第5章结构施工图

柱 编 号 柱 框 框 芯 类 架 支 型 柱 柱 柱 代 号 KZ KZZ XZ LZ QZ 序 号 xx xx xx xx xx
梁 上 柱 剪力墙上柱
截面尺寸为b×h，与轴线关系的几何参数代号 为b1、b2和h1、h2，且b=b1+b2，h=h1+h2。 例：φ 10@100/250,表示箍筋为Ⅰ级钢筋,直径为 10,加密区间距为100,非加密区间距为250。
楼层框架梁 屋面框架梁 框 支 梁 非框架梁 悬 挑 梁 井 字 梁
注: (xxA)为一端有悬挑,(xxB)为两端 有悬挑,悬挑不计入跨数。
（2）安装节点大样
下面为几种板与板、板与墙（梁）连接处设置锚固钢筋的安 装节点大样图例子。
安 装节点大样图例子（续）
2.现浇整体式楼层结构布置平面图
将房屋的钢筋混凝土板、次梁、主梁三 者经现场浇灌连成的一个整体,叫现浇整体式 房屋，如下图。 由现浇结构布置平面图及从中索引出的各 构件配筋详图(这里略)，组成完整的结构施 工图,这是传统的表示法。
线型要求：无论立面图或断面图，构件的 可见轮廓线一律用细实线表示；不可见 轮廓线画细虚线，有时也可不画；主钢 筋用粗实线表示；箍筋用中粗线表示； 断面图中被剖到的钢筋用小黑点表示。 立、剖面图上都不画材料符号，将混凝 土假设为透明体，主要看构件内钢筋的 布置。
钢筋明细表：在表中，要列出构件代号、 钢筋编号、简图、规格、长度、数量、 总长、总重等，以便钢筋的备料、加工 和编制预算。 预埋件详图：在钢筋混凝土构件制作中， 有时为了安装、运输的需要，在构件内 设置有各种预埋件，如吊环、钢板等， 需画出这些预埋件详图。 下面为普通钢筋混凝土梁、板、柱的 构件详图。
1）柱平法施工图的表示方法
柱平法施工图系在柱平面布置图上采用 “列表注写方式”或“截面注写方式”表达。 （1） 列表注写方式 在柱平面布置图上，分别在同一编号的柱 中选择一个（有时需要选择几个）截面标注几 何参数代号，并配以各种柱截面形状及其箍筋 类型图的方式来表达柱平法施工图。 柱编号及钢筋配置标注规定如下：
板 屋面板 空心板 槽形板 楼梯板 墙板
梁 L 框架 B WB 圈梁 QL 刚架 KB 过梁 GL 柱 CB 基础梁 JL 构造柱 TB 楼梯梁 TL 桩 QB 屋架 WJ 挡土墙
KL GJ Z GZ ZH DQ
T 雨蓬 YP 阳台 YT 预埋件 M 钢筋网 W 基础 J
梯
结构图中的图线规定
名 称 线 型 线 宽 粗 实 中 线 细 0.25b土构件详图主要由模板图、配筋图、钢筋 明细表和预埋件详图等组成。 模板图：其主要表示构件的形状、大小、预埋件及 预留孔洞的尺寸和位置，对较简单的构件，可不 必画出模板图。模板图用中粗实线绘制。 配筋图：也叫钢筋布置图，它主要表示构件内部各 种钢筋的形状、级别、数量和排放情况。一般用 构件的配筋立（平）面图及若干配筋断面图就可 清楚地表示构件中的钢筋配置情况了。
(1)钢筋混凝土梁
(1)钢筋混凝土梁（续）
(2)钢筋混凝土板
(3) 钢筋混凝土柱
4. 钢筋的简化表示
钢筋的简化表示方法（一）
钢筋的简化表示方法（一）（续）
钢筋的简化表示方法(二)
钢筋的简化表示(三)
5.4
结构布置平面图
结构布置平面图是表示房屋各层楼屋面承重 结构(如墙或柱、梁、板等)布置的图样。钢筋混 凝土结构按施工方法可分为预制装配式和现浇 整体式。
2） 梁平法施工图的表示方法
梁平法施工图系在梁平面布置图上采用 平面注写方式或截面注写方式表达。 （1） 平面注写方式 在梁平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配 筋具体数值的方式来表达梁平法施工图。 平面注写包括集中标注与原位标注，集中标 注表达梁的通用数值，原位标注表达梁的特 殊数值。当集中标注中的某项数值不适用于 某部位时，则将该项数值原位标注，施工时， 原位标注取值优先。
圈梁的设置：
为提高房屋的整体刚度及抗震能力， 在房屋中设置钢筋混凝土圈梁，通常， 圈梁沿墙体连通设置，并处于同一高度。 圈梁布置图常用粗实线按较小比例单独 画出，还应画出相应的断面详图，如下 图。
结构布置平面图中的剖、断面详图 编号顺序规定：
外墙按顺时针方向从左下角开始 编号；内横墙从左至右，从上至下编号； 内纵墙从上至下，从左至右编号，如下 图。
（2）截面注写方式 在分标准层绘制的柱平面布置图的柱截面上， 分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱 平法施工图。 例：KZ3 650×600 24 φ 22 φ 10@100/200 表示3号框架柱,柱截面尺寸为650×600，全部 纵筋有24根,Ⅱ级钢筋,直径为22,箍筋为Ⅰ级钢 筋,直径为10，加密区间距为100，非加密区间 距为200。
1.预制装配式楼层结构布置平面图
预制装配式：将在预制厂生产好了的构件运送到 施工现场进行连接安装的一种施工方法。
（1）结构布置平面图 用假想的剖切平面沿楼板上边水平切 开所得的水平剖面图，它表示该层的梁、 板及下一层的门和窗过梁、圈梁等构件 的布置情况。 比例：一般与建筑平面图相同。 轴线：应与建筑平面图完全一致。
第5章
结构施工图

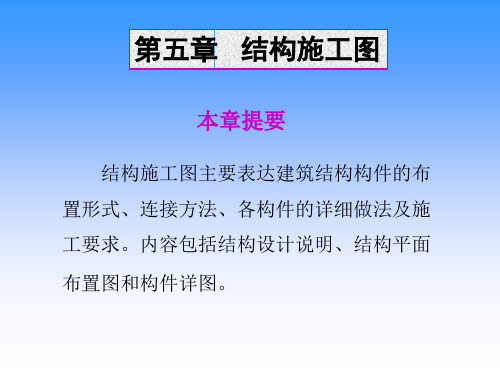

5.1 概述 5.2 基础施工图 5.3 钢筋混凝土构件详图 5.4 结构布置平面图 5.5 楼梯结构施工图
5.1 概述
建筑结构：由房屋中的主要承重构件相互联接构 成的一个整体,即房屋的承重结构系统,称为建筑 结构,简称结构。 结构构件：在承重结构系统中的各个杆件，称 为结构构件，简称构件。其所用材料一般有钢 筋混凝土、砖石、钢、木等。
(GB/T50105--2001)
一 般 用 途
b
螺栓、主钢筋线、结构平面图中的单线结构 构件线、钢木支撑及系杆线，图名下横线、 剖切线 结构平面图及详图中剖到或可见的墙身轮廓 线、基础轮廓线、钢、木结构轮廓线、箍筋 线、板钢筋线 可见的钢筋混凝土构件的轮廓线、尺寸线、 标注引出线，标高符号，索引符号 不可见的钢筋、螺栓线，结构平面图中的不 可见的单线结构构件线及钢、木支撑线 结构平面图中的不可见构件、墙身轮廓线及 钢、木构件轮廓线 基础平面图中的管沟轮廓线、不可见的钢筋 混凝土构件轮廓线 柱间支撑、垂直支撑、设备基础轴线图中的 中心线 定位轴线、对称线、中心线 预应力钢筋线 原有结构轮廓线 断开界线 断开界线
线型：可见的构件轮廓线画中粗实线，不 可见的构件轮廓线画中粗虚线。 常用构件代号：常用构件如板、过梁、楼 梯、阳台等多采用国家或各地制定的标 准图集，看图时应首先了解其图集规定 的构件代号的含意，然后再来看结构布 置平面图，这样，对构件的布置情况就 可完全了解了，如下例。
预应力混凝土空心板图集（四川省） 川03G306中对构件代号的规定
（a） 现浇整体 式楼盖示意图
（b）现浇整体 式楼盖平面图
3.混凝土结构施工图平面整体表示方法
建筑结构施工图平面整体设计方法，简称平 法。其制图规则适用于各种现浇结构的柱、剪力 墙、梁、楼面与屋面板等构件的结构施工图。 平法的表达形式是把结构构件的尺寸和配筋 等整体直接表达在各类构件的结构平面布置图上， 再与标准构造详图相配合，即构成一套新型完整 的结构施工图，改变了传统的将构件从结构平面 布置图中索引出来，再逐个绘制配筋详图的繁琐 方法。 下面为柱、梁、板的平面整体表示方法(简介)。
结构施工图一般包括以下几部分内容：
（1） 结构设计说明。 （2） 基础施工图。 （3） 各层结构布置平面图。 （4） 构件详图。 （5） 楼梯结构详图。 （6） 其他构造详图。
以下为使用较多的构件(代号)
常用构件代号(GB/T50105—2001)
名 称 代号 名 称 代号 名 称 代号 名 称 代号
例：素混凝土梁与钢筋混凝土梁的比较
2.钢筋
(1) 钢筋的分类：按其所起主要作用
可分为 受力钢筋：在构件中起主要受力作用 的钢筋。 箍筋：在构件中承受剪力或扭力，并 固定和约束纵向受力筋的钢筋。
架立筋：主要在梁中固定箍筋的位置，并与箍 筋、纵向受力筋共同组成钢筋骨架承受外力。 分布筋：主要用于板内固定受力筋和均匀传递 荷载的作用。 其他钢筋：根据构造或施工要求而配置的构造 钢筋，如拉结筋、吊筋等。
下面为普通梁、板、柱中的钢筋类型图。
（2）钢筋的种类和代号：见下表。
一般钢筋常用图例
序号 1 2 3 4 5 6 7 8 9 10 名 钢筋横断面 无弯钩的钢筋端部 带半圆形弯钩的钢筋端部 带直钩的钢筋端部 带丝扣的钢筋端部 无弯钩的钢筋搭接 带半圆弯钩的钢筋搭接 带直钩的钢筋搭接 花蓝螺丝钢筋接头 机械连接的钢筋接头 用文字说明机械连接的方 式(或冷挤压或锥螺纹等) 下图表示长、短钢筋投影重叠时， 短钢筋的端部用45°斜划线表示 称 图 例 说 明
基础断面详图主要表示基础的断面形状、大 小、材料、构造做法及标高等。 基础断面详图中，基础、墙或柱断面轮 廓线用中粗实线画出。 详图中还应标注出与基础平面图相对应 的定位轴线及断面编号。 详图中还应对图中没表示出的内容进行 文字说明，如地基允许的承载力；基础材料 的等级；防潮层的作法及对施工的要求等。
预应力 荷载等级
YKBX×××—×
空心板 W示屋面板,T示悬挑板 (楼面板无) 标志板宽(0.5m、0.6m、0.9m) 标志板长
钢筋混凝土单梁图集（四川省）川03G312中对构件代号的规定
单梁代号 可变荷载
L××××—×
跨度代号 负荷宽度
钢筋混凝土过梁（国家建筑标准设计图集） 03G322—1
荷载等级
基础（局部）平面图的表示与相应的详图表示
5.3 钢筋混凝土构件详图
1. 钢筋与混凝土
混凝土的组成：混凝土是由水泥、骨料 （砂、石子）、水按一定比例所组成。 混凝土的性能：抗压强度高，抗拉强度 低。 钢筋混凝土的组成：钢筋混凝土由钢筋 和混凝土两种材料所组成。
