东莞电抗器-上海昌日电抗器-电抗器厂家直供上海昌日电子科技有限公司专业生产变频器周边配套元件输入电抗器，输出电抗器，直流电抗器，低压补偿柜串联电抗器，高压补偿柜CKSC高压串联电抗器。
公司常规产品都有现货，公司与各个专线物流签订协议，保证安全快捷到达您手中。
电抗器厂家直销价格优惠！输入电抗器输入电器器英文名称Input AC reactor 变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射。
输出电抗器输出电抗器英文名称Output reactor ，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
直流电抗器直流电抗器英文名称 DC Reactors 直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数串联电抗器串联电抗器LV-Series Reactors 低压串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。
高压串联电抗器高压串联电抗器HV-Series Reactors 与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所东莞电抗器作用1-1，东莞电抗器-输入电抗器（Input AC reactor）作用■减少对电网的低次谐波污染，提高功率因数■限制变流器换相时电网侧的压降■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt■对并联变流器解耦，改善电源电压的波形■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命1-2东莞电抗器-输出电抗器（Output reactor ）作用1、降低工频暂态过电压，这是利用变频器专用出线电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
1-3东莞电抗器-直流电抗器-DC Reactors作用因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。
整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。

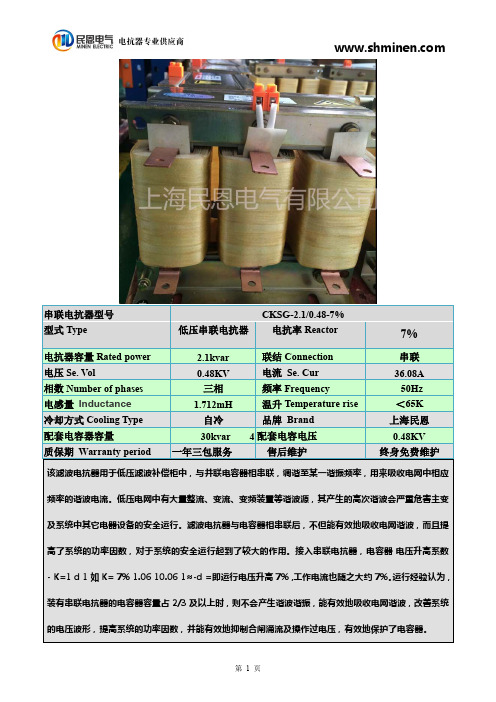

1-4，东莞电抗器-串联电抗器LV-Series Reactors作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器东莞电抗器-各类电抗器型号叁，举例说明CKSG-1.5/0.48-6详细说明CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区电抗器功能，CK代表串联电抗器，BK并联电抗器QK 启动电抗器S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。
,还有D 代表单相电抗器，用于补偿柜分补。
G: 代表冷却方式空气冷却C代表环氧浇筑系列1.5: 代表电抗器的容量，容量选择范围0.3-30KVAR，如果对电抗器容量不了解，可致电详询。
0.48:指的是电容器电压，这里的单位是KV，1KV以下的电压为低压，3-10KV以上的电抗器称高压电抗器，也有被称为高压电抗器。
6:指的是电抗率，常用的电抗率有5%，6%，7%，12%，14%东莞电抗器-昌日变频器电抗器型号（输入电抗器，输出电抗器）JXL-口A/口%电压降（V)额定电流(A)输入电抗器CXL-口A/口%电压降（V)额定电流(A)输出电抗器东莞电抗器-串联电抗器型号意义CK S G-1.5 /0.48 -6电抗率电容电压（KV）电抗器容量1.5（KVAR)干式冷却方式S代表三相D代表单相串联电抗器（Reactor)东莞电抗器-高压串联电抗器CKSC-48/10-6型号代表意义CK S C- 48/ 10-6额定电抗率系统额定电压10KV额定容量48KV AR环氧浇铸型三相串联电抗器东莞电抗器-举例CKSC-48/10-6型号说明CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能，这里的CK代表串联电抗器，BK并联电抗器QK 启动电抗器LK滤波电抗器XK代表限流电抗器S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。
,还有D代表单相电抗器，用于补偿柜分补。
C: 代表C代表环氧浇筑系列G代表干式绕制48: 代表电抗器的容量，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。
10:指的是电容器电压，这里的单位是KV，电压等级分为3KV，6KV，10KV，12KV电抗器称高压电抗器，也有被称为高压串联电抗器。
6:指的是电抗率6%，常用的电抗率有5%，6%，7%，12%，14%东莞电抗器-变频器输入电抗器性能与技术参数东莞电抗器-变频器输入，输出电抗器性能特点：铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
东莞电抗器-变频器输入，输出电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器东莞电抗器-串联电抗器性能参数1.串联电抗器可用于400V、660V系统。
2.串联电抗率的种类：1%、6%、7%，12%3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.串联电抗器耐温等级H级（180℃）以上。
东莞电抗器-串联电抗器结构特点1.该CKSG系列电抗器分为三相和单相两种，均为铁心干式。
2.东莞电抗器-串联电抗器铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙用环氧层压玻璃布板作间隔，保证电抗气隙在运行过程中不发生变化。
3.东莞电抗器-串联电抗器采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.东莞电抗器-串联电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.东莞电抗器-CKSG电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.CKSG串联电抗器外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该CKSG电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
东莞电抗器-高压串联电抗器性能与技术参数电抗器执行标准：JB5346-1998 串联电抗器标准GB10229-88 电抗器JB3837-2010 型号编制依据JB9644-1999 半导体电气传动用电抗1 系统电压6kV、10kV、10.5kV、11kV。
2 电抗率选择1%、4.5%、5%、6%、7%、12%、14%3 绝缘等级F级4 实验耐压42000V5 电抗器噪音电抗器噪声：≤45dB6 过载能力≤1.35倍下连续运行7 三相不平衡度电抗器相与相之间不平横度不大于±3%，8 电感量误差控制在+3%以内9 海拔高度不超过2000米。
10 运行环境温度-25℃～＋45℃，11 相对湿度相对湿度不超过90％。
12 周围环境无有害气体，无易燃易爆物品，良好的通风。
上海昌日我公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器，输出电抗器，直流电抗器。
补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
东莞电抗器-高压串联电抗器结构特点1 东莞电抗器-串联电抗器气隙不改变东莞电抗器其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。
气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。
2 东莞电抗器串联电抗器铁芯的端面处理铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
