人机工程学(第5版)第2章人体测量与数据应用
• ２.２.３标准差
• 由方差的计算公式可知，方差的量纲是测量值量纲的平方，为使其量 纲和均值相一致，则取其均方根差值，即标准差来说明测量值对均值 的波动情况。
• 所以，方差的平方根SＤ称为标准差。对于均值为x的n个样本测量值 ：x１，x２，…，xn，其标准差SＤ的一般计算式为：
上一页 下一页 返回
２.２ 人体测量中的主要统计函数
• 用上式计算方差，其效率不高，因为它要用数据作两次计算，即首先 用数据算出x，再用数据去算出S２。推荐一个在数学上与上式等价， 计算起来又比较有效的公式，即：
• 如果测量值xi全部靠近均值x，则优先选用这个等价的计算式来计算 方差。
上一页 下一页 返回
２.２ 人体测量中的主要统计函数
上一页 下一页 返回
２.１ 人体测量的基本知识
• ２.１.４人体测量的常用仪器
• 在人体尺寸参数的测量中，所采用的人体测量仪器有：人体测高仪、 人体测量用直脚规、人体测量用弯脚规、人体测量用三脚平行规、坐 高椅、量足仪、角度计、软卷尺以及医用磅秤等。我国对人体尺寸测 量专用仪器已制定了标准，而通用的人体测量仪器可采用一般的人体 测量的有关仪器。《人体测量仪器》（ＧＢ／Ｔ５７０４—２００８ ）是人体测量仪器的技术标准。
面。
上一页 下一页 返回
２.１ 人体测量的基本知识
• ３.测量方向 • ①在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。 • ②在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离
正中矢状面的方向称为外侧。 • ③在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位
的称为远位。 • ④对于上肢，将桡骨侧称为桡侧，将尺骨侧称为尺侧。 • ⑤对于下肢，将胫骨侧称为胫侧，将腓骨侧称为腓侧。
• 由方差的计算公式可知，方差的量纲是测量值量纲的平方，为使其量 纲和均值相一致，则取其均方根差值，即标准差来说明测量值对均值 的波动情况。
• 所以，方差的平方根SＤ称为标准差。对于均值为x的n个样本测量值 ：x１，x２，…，xn，其标准差SＤ的一般计算式为：
上一页 下一页 返回
２.２ 人体测量中的主要统计函数
• 用上式计算方差，其效率不高，因为它要用数据作两次计算，即首先 用数据算出x，再用数据去算出S２。推荐一个在数学上与上式等价， 计算起来又比较有效的公式，即：
• 如果测量值xi全部靠近均值x，则优先选用这个等价的计算式来计算 方差。
上一页 下一页 返回
２.２ 人体测量中的主要统计函数
上一页 下一页 返回
２.１ 人体测量的基本知识
• ２.１.４人体测量的常用仪器
• 在人体尺寸参数的测量中，所采用的人体测量仪器有：人体测高仪、 人体测量用直脚规、人体测量用弯脚规、人体测量用三脚平行规、坐 高椅、量足仪、角度计、软卷尺以及医用磅秤等。我国对人体尺寸测 量专用仪器已制定了标准，而通用的人体测量仪器可采用一般的人体 测量的有关仪器。《人体测量仪器》（ＧＢ／Ｔ５７０４—２００８ ）是人体测量仪器的技术标准。
面。
上一页 下一页 返回
２.１ 人体测量的基本知识
• ３.测量方向 • ①在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。 • ②在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离
正中矢状面的方向称为外侧。 • ③在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位
的称为远位。 • ④对于上肢，将桡骨侧称为桡侧，将尺骨侧称为尺侧。 • ⑤对于下肢，将胫骨侧称为胫侧，将腓骨侧称为腓侧。
人体测量技术的补充说明
2
2、人体测量数据的种类：
类型
静态尺寸 人体构造上的尺寸
动态尺寸
人体功能上的尺寸
（包括人在工作姿势下或
在某种操作活动状态下测
量的尺寸）
3
人体测量的基本术语
1、被测者姿势：
（1）立姿：
挺胸直立，头部以眼耳平面 定位，眼睛平视前方，肩部放 松，上肢自然下垂，手伸直， 手掌朝向体侧，手指轻贴大腿 侧面，自然伸直，左、右足后 跟并拢，前端分开，使两足大 致呈45角，体重均匀分布于两 足。
百分比对应的变换系数K
5%———1.645 10%———1.282 20%———0.842 25%———0.674 50%———0.000 75%———0.674 80%———0.842 90%———1.282
17
95%———1.645
例1设计适用于90%华北男性使用的产品，试问应按怎 样的身高范围设计该产品尺寸？
贵州、四川、云南。 15
各地区身高、体重的M、S值
身高: M=1693（1586）；S=56.6(51.8)
东北、华北区 体重: M=64（55）；S= 8.2(7.7)
身高: M=1684(1575); S=53.7(51.9)
西北区
体重: M=60(52); S=7.6(7.1)
东南区
身高:M=1686(1575); S=55.2(50.8) 体重:M=59(51); S=7.7(7.2)
用于90%的华北男性。 ❖ 讨论：平均值是作为设计的基本尺寸，而标准差是
作为设计的调整量的。
18
注意：例中被排除的10%的人，是10%的矮小 者还是高大者或者大小各排除5%即取中间值， 取决于排除后对使用者的影响和经济效果。
2、人体测量数据的种类：
类型
静态尺寸 人体构造上的尺寸
动态尺寸
人体功能上的尺寸
（包括人在工作姿势下或
在某种操作活动状态下测
量的尺寸）
3
人体测量的基本术语
1、被测者姿势：
（1）立姿：
挺胸直立，头部以眼耳平面 定位，眼睛平视前方，肩部放 松，上肢自然下垂，手伸直， 手掌朝向体侧，手指轻贴大腿 侧面，自然伸直，左、右足后 跟并拢，前端分开，使两足大 致呈45角，体重均匀分布于两 足。
百分比对应的变换系数K
5%———1.645 10%———1.282 20%———0.842 25%———0.674 50%———0.000 75%———0.674 80%———0.842 90%———1.282
17
95%———1.645
例1设计适用于90%华北男性使用的产品，试问应按怎 样的身高范围设计该产品尺寸？
贵州、四川、云南。 15
各地区身高、体重的M、S值
身高: M=1693（1586）；S=56.6(51.8)
东北、华北区 体重: M=64（55）；S= 8.2(7.7)
身高: M=1684(1575); S=53.7(51.9)
西北区
体重: M=60(52); S=7.6(7.1)
东南区
身高:M=1686(1575); S=55.2(50.8) 体重:M=59(51); S=7.7(7.2)
用于90%的华北男性。 ❖ 讨论：平均值是作为设计的基本尺寸，而标准差是
作为设计的调整量的。
18
注意：例中被排除的10%的人，是10%的矮小 者还是高大者或者大小各排除5%即取中间值， 取决于排除后对使用者的影响和经济效果。
人体尺寸
参数
以身高计算各部分尺寸
我国成年男女足底到膝盖的距离：
男=0.265 H， 女=0.261H
我国标准人的尺度：
男=170cm， 女=160cm
我国标准人的体重
男=62kg，
女=52kg
计算体积和表面积
1. 人体体积计算：
L=1.015W — 4.937 （W为人体体重kg）
2. 人体表面积计算：
环境艺术设计专业本科人体测量数据的应用11人体测量的主要仪器人体测量学是一门新兴的学科它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别用以研究人的形态特征从而为各种工业设计和工程设计提供人体测量数据

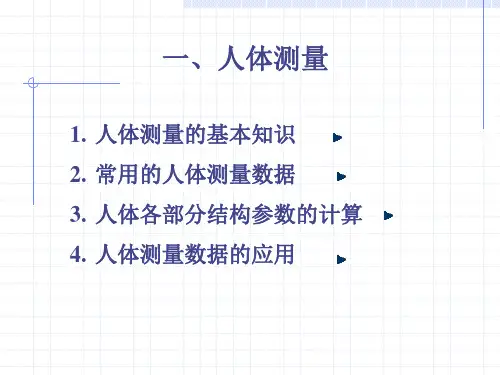

一、人体测量
1. 人体测量的基本知识 2. 常用的人体测量数据 3. 人体各部分结构参数的计算 4. 人体测量数据的应用
第5百分位数表示“小”身材。是指有5%的人群身材尺寸小
于此值，而有95％的人群身材尺寸大于此值；
第50百分位数表示“中”身材，是指大于和小于此值的 人群身材尺寸各为50％；
第95百分位数表示“大”身材，是指有95％的人群身材尺
寸小于此值，而有5％的人群身材尺寸大于此值。
如何求百分位数
当已知某项人体测量尺寸的均值为x，标准差为s， 需要求任一百分位的人体测量尺寸Pv(百分位数)时，
可用下式计算：
Pv = X +（s ╳ k）
当求1—50％之间的数据时，式中取“—”号：当求 50—99％之间的数据时，式中取“十”号。
式中K为变换系数，设计中常用的百分位与变换系 数K的关系见表
百分位 数
0.5 1.0 2.5
5 10 15 20
K
2.572 2.362 1.960 1.645 1.282 1.036 0.842
以身高计算各部分尺寸
我国成年男女足底到膝盖的距离：
男=0.265 H， 女=0.261H
我国标准人的尺度：
男=170cm， 女=160cm
我国标准人的体重
男=62kg，
女=52kg
计算体积和表面积
1. 人体体积计算：
L=1.015W — 4.937 （W为人体体重kg）
2. 人体表面积计算：
环境艺术设计专业本科人体测量数据的应用11人体测量的主要仪器人体测量学是一门新兴的学科它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别用以研究人的形态特征从而为各种工业设计和工程设计提供人体测量数据
一、人体测量
1. 人体测量的基本知识 2. 常用的人体测量数据 3. 人体各部分结构参数的计算 4. 人体测量数据的应用
第5百分位数表示“小”身材。是指有5%的人群身材尺寸小
于此值，而有95％的人群身材尺寸大于此值；
第50百分位数表示“中”身材，是指大于和小于此值的 人群身材尺寸各为50％；
第95百分位数表示“大”身材，是指有95％的人群身材尺
寸小于此值，而有5％的人群身材尺寸大于此值。
如何求百分位数
当已知某项人体测量尺寸的均值为x，标准差为s， 需要求任一百分位的人体测量尺寸Pv(百分位数)时，
可用下式计算：
Pv = X +（s ╳ k）
当求1—50％之间的数据时，式中取“—”号：当求 50—99％之间的数据时，式中取“十”号。
式中K为变换系数，设计中常用的百分位与变换系 数K的关系见表
百分位 数
0.5 1.0 2.5
5 10 15 20
K
2.572 2.362 1.960 1.645 1.282 1.036 0.842
人体测量的基本知识人体测量中的主要统计函数常用的人体测
人体测量用弯角规
它是用于不能直接以直尺测量的两点 问距离的测量,如测量肩宽、胸厚等部 位的尺寸.国标GB 5704．3—85是人 体测量用弯脚规的技术标准．此种弯 脚规适用于读数值为1mm,测量范围 为0—300mm的人体尺寸的测量.
人体测量中的主要统计函数
1. 均 值 2. 方 差 3. 标准差 4. 百分位数
该标准共提供了七个类共47项人体尺寸基础数据,标准 中所列出的数据,是代表从事工业生产的法定中国成年 人<男18—60岁,女18—55岁>人体尺寸,并按男、女性 别分开列表.
见课本P85
人体各部分结构参数的计算
对于设计中所需的人体数据,当无条件测量时,或宜接测 量有困难时,或者是为了简化人体测量的过程时,可根据 人体的身高、体重等基础测量数据,利用经验公式计算 出所需的其他各部分数据.
1. 以身高计算各部分尺寸
2. 由体重计算体积和表面积
3. 由体重、身高、体积计算生物力学 参数
以身高计算各部分尺寸
我国成年男女足底到膝盖的距离：
男=0.265 H, 女=0.261H
我国标准人的尺度：
男=170cm, 女=160cm
我国标准人的体重
男=62kg,
女=52kg
计算体积和表面积
1. 人体体积计算：
在上肢上, 将桡骨侧称 为桡侧,将 尺骨侧称为 尺侧
在下肢上, 将胫骨侧称 为胫侧,将 腓骨侧称为 腓侧
支撑面和衣着
立姿时站立的地面或平台以及坐姿时的 椅平面应是水平的,稳固的不可压缩的.
要求被测量者裸体或穿着尽量少的内衣 <例如只穿内裤和汗背心>测量,在后者情况 下,在测量胸围时,男性应撩起汗背心,女性应 松开胸罩后进行测量.
第二章 人体测量
第二章
人体测量
Anthropometry

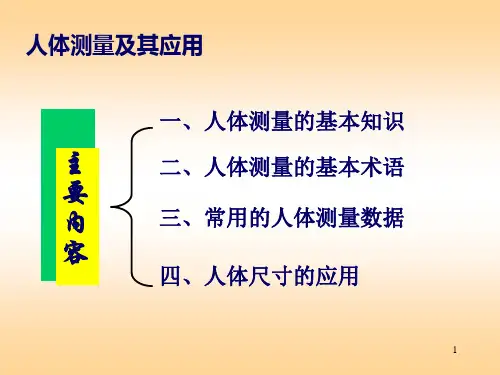

一、人体测量的基本知识
主 要 内 容
二、人体测量的基本术语
三、常用的人体测量数据 四、人体尺寸的应用
一、人体测量的基本知识
Foudamentals of Anthropometry
1、定义： 人体测量是指借助人体测量仪器，按照人体 测量方法,通过测量人体各部位尺寸包括人体各 部位尺寸、重量、体积、动作的幅度等，来确 定个体之间和群体之间在人体尺寸上的差别， 用以研究人的形态特征，从而为各种工业设计
注意：例中被排除的10%的人，是10%的矮小者还
是高大者或者大小各排除5%即取中间值，取决于
排除后对使用者的影响和经济效果。
• 当需要得到某项人体测量尺寸X1所处的 百分率P时，可按下列步骤及公式求得：Z= （X1-M）/S
• 然后根据Z值查表得小p的值，再按下列公式求 百分率P；
• 以下列例题说明：
贵州、四川、云南。
各地区身高、体重的M、S值
东北、华北区
西北区 东南区 华中区 华南区 西南区
身高: M=1693（1586）；S=56.6(51.8) 体重: M=64（55）；S= 8.2(7.7) 身高: M=1684(1575); S=53.7(51.9) 体重: M=60(52); S=7.6(7.1) 身高:M=1686(1575); S=55.2(50.8) 体重:M=59(51); S=7.7(7.2) 身高:M=1669(1560); S=56.3(50.7) 体重:M=57(50); S=6.9(6.8)
1%-50%之间的数值：X=M-（SDK） 50%-99%之间的数值： X=M+（SDK） M为标准值；S为标准差；K为百分比变换系数。
人体测量
Anthropometry
一、人体测量的基本知识
主 要 内 容
二、人体测量的基本术语
三、常用的人体测量数据 四、人体尺寸的应用
一、人体测量的基本知识
Foudamentals of Anthropometry
1、定义： 人体测量是指借助人体测量仪器，按照人体 测量方法,通过测量人体各部位尺寸包括人体各 部位尺寸、重量、体积、动作的幅度等，来确 定个体之间和群体之间在人体尺寸上的差别， 用以研究人的形态特征，从而为各种工业设计
注意：例中被排除的10%的人，是10%的矮小者还
是高大者或者大小各排除5%即取中间值，取决于
排除后对使用者的影响和经济效果。
• 当需要得到某项人体测量尺寸X1所处的 百分率P时，可按下列步骤及公式求得：Z= （X1-M）/S
• 然后根据Z值查表得小p的值，再按下列公式求 百分率P；
• 以下列例题说明：
贵州、四川、云南。
各地区身高、体重的M、S值
东北、华北区
西北区 东南区 华中区 华南区 西南区
身高: M=1693（1586）；S=56.6(51.8) 体重: M=64（55）；S= 8.2(7.7) 身高: M=1684(1575); S=53.7(51.9) 体重: M=60(52); S=7.6(7.1) 身高:M=1686(1575); S=55.2(50.8) 体重:M=59(51); S=7.7(7.2) 身高:M=1669(1560); S=56.3(50.7) 体重:M=57(50); S=6.9(6.8)
1%-50%之间的数值：X=M-（SDK） 50%-99%之间的数值： X=M+（SDK） M为标准值；S为标准差；K为百分比变换系数。
人体测量及形体参数
2、Ⅱ型产品尺寸设计（单限值设计） ⑴ ⅡA型产品尺寸设计（大尺寸设计） 只需要一个人体百分位数作为尺寸上限的设计。 ⑵ ⅡB型产品尺寸设计（小尺寸设计） 只需要一个人体百分位数作为尺寸下限的设计。
3、Ⅲ型产品尺寸设计（平均尺寸设计） 只需要第50百分位数作为设计尺寸。
2024/6/19
16
人体测量及形体参数
2024/6/19
2
人体测量及形体参数
二、基本术语
GB3975-83《人体测量术语》，GB5703-85《人体测量方法》
人体测量学——通过测量人体各部位尺寸来确定个体 之间和群体之间在人体尺寸上的差别，用以研究人的形态特 征，为各工业设计、工程设计提供人体数据。
人
形态测量
人体尺寸、体重体形、体积、表 面积等（本章内容）
人体测量及形体参数
第二章 人体测量及形体参数
§1 基本知识 §2 常用人体测量数据及其结构参数计算 §3 人体测量参数的应用
2024/6/19
0
人体测量及形体参数
§1 基本知识
一、产品设计与人体尺度的关系 二、基本术语 三、人体测量尺寸的分类 四、人体测量的主要方法和测量仪器 五、人体测量中的主要统计函数
由人体身高决定的尺寸——门、通道、舱口、床、 担架等——以第95百分位为依据；
由人体某部分尺寸决定的物体，如腿长决定的坐平 面高度——以第5百分位为依据；
可调尺寸——调节范围使第5百分位到第95百分位 间的所有人都可用；
以第5百分位或第95百分位为限值的物体——当此 界限外的人使用会危及安全健康、增加事故危险— —扩大到第1百分位或第99百分位——人与紧急制动 杆距离、紧急出口；
静态尺寸
(构造尺寸)
强调人与物间的物理距 离，用以设计工作区间 大小
3、Ⅲ型产品尺寸设计（平均尺寸设计） 只需要第50百分位数作为设计尺寸。
2024/6/19
16
人体测量及形体参数
2024/6/19
2
人体测量及形体参数
二、基本术语
GB3975-83《人体测量术语》，GB5703-85《人体测量方法》
人体测量学——通过测量人体各部位尺寸来确定个体 之间和群体之间在人体尺寸上的差别，用以研究人的形态特 征，为各工业设计、工程设计提供人体数据。
人
形态测量
人体尺寸、体重体形、体积、表 面积等（本章内容）
人体测量及形体参数
第二章 人体测量及形体参数
§1 基本知识 §2 常用人体测量数据及其结构参数计算 §3 人体测量参数的应用
2024/6/19
0
人体测量及形体参数
§1 基本知识
一、产品设计与人体尺度的关系 二、基本术语 三、人体测量尺寸的分类 四、人体测量的主要方法和测量仪器 五、人体测量中的主要统计函数
由人体身高决定的尺寸——门、通道、舱口、床、 担架等——以第95百分位为依据；
由人体某部分尺寸决定的物体，如腿长决定的坐平 面高度——以第5百分位为依据；
可调尺寸——调节范围使第5百分位到第95百分位 间的所有人都可用；
以第5百分位或第95百分位为限值的物体——当此 界限外的人使用会危及安全健康、增加事故危险— —扩大到第1百分位或第99百分位——人与紧急制动 杆距离、紧急出口；
静态尺寸
(构造尺寸)
强调人与物间的物理距 离，用以设计工作区间 大小
02人体测量与人体尺寸
• 指静态下的人体尺寸，它是 人处于一个固定、静止状态 下的标准测量尺寸，通过对 人体的多部位的不同测量： 如人的身高，手臂的长度， 腿的长度，内外膝关节的高 度，坐高等，去了解人的基 本结构尺寸，才会知道：为 什么衣柜的厚度通常在 600mm，坐椅在380～420mm 之间；鼠标为什么设计为圆 弧型；课桌高度是720mm等。
人体测量用直角规： 人体测量用直角规： 主要用来测量两点间的直线距离， 主要用来测量两点间的直线距离，特别适宜测 量距离较短的不规则部位的宽度或直径。如耳、 量距离较短的不规则部位的宽度或直径。如耳、脸、 手、足。
人体测量用弯角规
用于不能直接以直尺 测量的两点间距离的 测量，如测量肩宽、 测量，如测量肩宽、 胸厚等部位的尺寸。 胸厚等部位的尺寸。

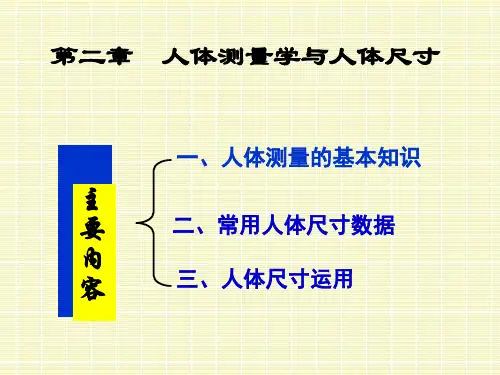

第二章 人体测量学与人体尺寸
主 要 内 容
一、人体测量的基本知识 二、常用人体尺寸数据 三、人体尺寸运用
一、人体测量的基本知识
（一）、定义： ）、定义： 定义
人体测量学是一门用测量方法研究人体的体 格特征的科学。 格特征的科学。它是通过测量人体各部位尺寸 来确定个体之间和群体之间在人体尺寸上的差 用以研究人的形态特征， 别，用以研究人的形态特征，从而为各种工业 设计和工程设计提供人体测量数据。 设计和工程设计提供人体测量数据。
• 通过身高和肩宽，我们就可推算、设计出其他物体的尺寸。 比如，我们知道了成人身高常在1700mm左右，而膝关节内 高在380～420mm之间。故坐椅均设计在这个尺寸内，我们 坐在上面时，双膝约成90度，当我们坐着，双手平放在桌 面上时，肘关节离地面约720mm。这样我们才会感到舒适 而不疲劳，桌椅过高或过低都会使人感到酸胀。
样 本
统计学中， 统计学中，把从总体取出的许多个体 的全部称为“样本” 的全部称为“样本”。各种人体尺寸手 册中的数据就是来自这些样本，因此， 册中的数据就是来自这些样本，因此， 设计人员必须了解样本的特点及其表达 的总体。 的总体。
人体测量用直角规： 人体测量用直角规： 主要用来测量两点间的直线距离， 主要用来测量两点间的直线距离，特别适宜测 量距离较短的不规则部位的宽度或直径。如耳、 量距离较短的不规则部位的宽度或直径。如耳、脸、 手、足。
人体测量用弯角规
用于不能直接以直尺 测量的两点间距离的 测量，如测量肩宽、 测量，如测量肩宽、 胸厚等部位的尺寸。 胸厚等部位的尺寸。
第二章 人体测量学与人体尺寸
主 要 内 容
一、人体测量的基本知识 二、常用人体尺寸数据 三、人体尺寸运用
一、人体测量的基本知识
（一）、定义： ）、定义： 定义
人体测量学是一门用测量方法研究人体的体 格特征的科学。 格特征的科学。它是通过测量人体各部位尺寸 来确定个体之间和群体之间在人体尺寸上的差 用以研究人的形态特征， 别，用以研究人的形态特征，从而为各种工业 设计和工程设计提供人体测量数据。 设计和工程设计提供人体测量数据。
• 通过身高和肩宽，我们就可推算、设计出其他物体的尺寸。 比如，我们知道了成人身高常在1700mm左右，而膝关节内 高在380～420mm之间。故坐椅均设计在这个尺寸内，我们 坐在上面时，双膝约成90度，当我们坐着，双手平放在桌 面上时，肘关节离地面约720mm。这样我们才会感到舒适 而不疲劳，桌椅过高或过低都会使人感到酸胀。
样 本
统计学中， 统计学中，把从总体取出的许多个体 的全部称为“样本” 的全部称为“样本”。各种人体尺寸手 册中的数据就是来自这些样本，因此， 册中的数据就是来自这些样本，因此， 设计人员必须了解样本的特点及其表达 的总体。 的总体。
第三章人体测量
5、时间
第三节 人体测量数据的处理 一、常用统计指标 1 n 1、均值： x xi n i 1
2、标准差：
1 2 2 sD xi n x n 1 i 1
n 1/ 2
3、百分位数（表3-1，表3-2） 二、人体测量尺寸的修正 三、人体测量数据的运用准则 四、设计程序
1710
1680
1667
地区:我国六大区域人体身高 (单位: mm)
东北、 华北 男子 女子 西北 东南 华中 华南 西南
1693 1586
1684 1575
1686 1575
1669 1560
1650 1549
1647 1546
年龄:身高随年龄的变化 (cm) 年龄(岁) 1-5 5-10 10-15 女性 +36 +28 +22 男性 +36 +27 +30
x
男 体重 /kg 女 64
x
60
x
59
x
57
x
56
x
55ห้องสมุดไป่ตู้
55
7.7
52
7.1
51
7.2
50
6.8
49
6.5
50
6.9
男 1693 身高 /mm 女 1586
56.6
1684
53.7
1686
55.2
1669
56.3
1650
57.1
1647
56.7
51.8
1575
51.9
1575
50.8
1560
50.7
（二）测量方法 测量时应在呼气与吸气的中间进行。其次序 为从头向下到脚；从身体的前面，经过侧面， 再到后面。测量时只许轻触测点，不可紧压 皮肤，以免影响测量的准确性。身体某些长 度的测量，既可用直接测量法，也可用间接 测量法——两种尺寸相加减。另外，测量项 目应根据实际需要确定，具体测量方法详见 GB/T 5703—1999《用于技术设计的人体 测量基础项目》的有关规定。
【人体工程学】第二章 人体测量及其应用
长春理工大学艺术设计系
人体工程学
2.1.2人体尺寸的项目
GB／T l0000 —1988中共列出7组、47项静态人体尺 寸数据，分别是：
人体主要尺寸6项 立姿人体尺寸6项 坐姿人体尺寸11项 人体水平尺寸l0项 人体头部尺寸7项 人体手部尺寸5项 人体足部尺寸2项
长春理工大学艺术设计系
人体工程学
2.3.3 年龄差异
注意：在采用人体尺寸时，必须判断对象适合那些年 龄组，要注意不同年龄组尺寸数据的差异。例如： 人体尺寸增长过程：男20岁、女18岁。（结束） 手的尺寸：男15岁、女13岁。（达到一定值） 脚的大小：男17岁、女15岁。（基本定型） 成 年 人：身高随年龄增长而收缩；体重、肩宽、 腹围、臀围、胸围却随年龄增长而增长。
长春理工大学艺术设计系
人体工程学
第二种方法：给出人体尺寸均值和标准差。这是 GB／T l0000 —1988描述人体尺寸分布状况的补充方法。
长春理工大学艺术设计系
2.2 常用人体尺寸数据摘录及简要介绍
2.2.1 人体主要尺寸
人体工程学
人体主要尺寸视图
长春理工大学艺术设计系
人体工程学
2.2.2 立姿人体尺寸和坐姿人体尺寸
百分位数是一种位置指标、一个界值，K百分位数PK将群
体或样本的全部观测值分为两部分，有K%的观测值等于和小 于它，有（100-K）%的观测值大于它，人体尺寸用百分位数 表示时，称为人体尺寸百分位数。
长春理工大学艺术设计系
人体工程学
每项人体尺寸都给出7个百分位数的数据，这7个百分 位数分别是：1、5、10、50、90、95和99百分位数。 用符号P1、P5、P10、P50、P90、P95、P99来分别表 示它们。 第5百分位数表示“小”身材。是指有5%的人群身材尺寸小 于此值，而有95％的人群身材尺寸大于此值； 第50百分位数表示“中”身材，是指大于和小于此值的 人群身材尺寸各为50％；
人体测量的基本知识人体测量中的主要统计函数常用的人体测-文档资料共56页文档
人体测量的基本知识人体测量中的主 要统计函数常用的人体测-文档资料
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
Байду номын сангаас
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
Байду номын сангаас
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
人体测量的基本知识人体测量中的主要统计函数常用的人体测-文档资料共56页文档
人体测量的基本知识人体测量中的主
要统计函数常用的人体测-文档资料 •
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•Байду номын сангаас
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
要统计函数常用的人体测-文档资料 •
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•Байду номын сангаас
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
人体有关参数的测量(精)
头部以眼耳平面定位，眼睛平视前方，左右大 腿大致平行，膝弯曲大致成直角，足平放在地 面上，手轻放在大腿上。
（一）人体测量的基本术语
• 2、测量基准面 • 人体基准面的定位是由三个互为垂直的轴（铅
垂轴、纵轴和横轴）来决定的。人体测量中设 定的轴线和基准面如图。 • 矢状面；正中矢状面； • 冠状面；水平面；
在人体尺寸测量中所采用的人体测量仪器有： 人体测高仪、人体测量用直脚规、人体测量用弯 脚规、人体测量用三脚平行规、坐高椅、量足仪、 角度计、软卷尺以及医用磅秤等。
• 人体测高仪 • 直脚规 • 弯脚规 • （参见图4-a 见图4-b 见图4-c）
(1) 人体测高仪:
主要用来测量身
图
高、坐高、立姿
4
1%-50%之间的数值：P=M-（SK） 50%-99%之间的数值：P=M+（SK）
M为标准值；S为标准差； K为百分比变换系数。
人体尺寸的区域划分
• 东北
黑龙江、吉林、辽宁、内蒙古
华北 区： 山东、北京、天津、河北；
甘肃、青海、陕西、山西、西藏、 西北区：
宁夏、河南、新疆；
• 东南区： 安徽、江苏、上海、浙江；
第二章 人体的人机学参数
内容
第一节 人体有关参数的测量 第二节 人体测量数据的应用
第一节 人体有关参数的测量
一、人体测量的基本知识 二、人体测量中的主要统计函数 三、人体尺寸数据的部分特性 四、人体参数的测量与计算 五、人体测量的数据处理
第一节 人体有关参数的测量
一、人体测量的基本知识
（一）人体测量的基本术语 • 1、被测者姿势 • 2、测量基准面 • 3、测量方向 • 4、支承面和着装 • 5、基本测点及测量项目 （二）人体尺寸测量用的主要仪器
（一）人体测量的基本术语
• 2、测量基准面 • 人体基准面的定位是由三个互为垂直的轴（铅
垂轴、纵轴和横轴）来决定的。人体测量中设 定的轴线和基准面如图。 • 矢状面；正中矢状面； • 冠状面；水平面；
在人体尺寸测量中所采用的人体测量仪器有： 人体测高仪、人体测量用直脚规、人体测量用弯 脚规、人体测量用三脚平行规、坐高椅、量足仪、 角度计、软卷尺以及医用磅秤等。
• 人体测高仪 • 直脚规 • 弯脚规 • （参见图4-a 见图4-b 见图4-c）
(1) 人体测高仪:
主要用来测量身
图
高、坐高、立姿
4
1%-50%之间的数值：P=M-（SK） 50%-99%之间的数值：P=M+（SK）
M为标准值；S为标准差； K为百分比变换系数。
人体尺寸的区域划分
• 东北
黑龙江、吉林、辽宁、内蒙古
华北 区： 山东、北京、天津、河北；
甘肃、青海、陕西、山西、西藏、 西北区：
宁夏、河南、新疆；
• 东南区： 安徽、江苏、上海、浙江；
第二章 人体的人机学参数
内容
第一节 人体有关参数的测量 第二节 人体测量数据的应用
第一节 人体有关参数的测量
一、人体测量的基本知识 二、人体测量中的主要统计函数 三、人体尺寸数据的部分特性 四、人体参数的测量与计算 五、人体测量的数据处理
第一节 人体有关参数的测量
一、人体测量的基本知识
（一）人体测量的基本术语 • 1、被测者姿势 • 2、测量基准面 • 3、测量方向 • 4、支承面和着装 • 5、基本测点及测量项目 （二）人体尺寸测量用的主要仪器
人体工程学3-人体测 量【建筑业资料】
在不涉及使用者健康和安全时，选用适当偏离极端百分位的第5百分位和第95百分
学
位作为界限值较为适宜，以便简化加工制作过程、降低生产成本。
具体原则：
人
a、由身高决定的产品，应以第99百分位数值为依据。即按大尺寸进行设计；
b、由人体某些部位的尺寸决定的物体，应以第5百分位数值为依据。即按小尺
体
寸进行设计；
人
被测者处于动作状态下所进行的人体尺寸测量；
体
重点是测量人在执行某种动作时的身体动态特征；（图1-3）
特点：在任何一种身体活动中，身体各个部位并不是独立完成的；
工
程
学
动态人体测量通常
是对手、上肢、下肢、
人
脚所及的范围以及各
关节能达到的距离和
体
能转动的角度进行测
量。（图1-4）
工
程
学
2 常用人体尺寸数据
a、直立姿势（立姿）
体
b、坐姿
1.2.2 人体测量的基本平面与轴
工
a、测量基准面：矢状面、正中矢状面、冠状面、水平 面、眼耳平面；（图1-1）
程
b、运动轴：矢状轴、额状轴、垂直轴；
学
c、测量方向：头侧端和足侧端、内侧和外侧、近位和
远位等。
人
d、测量项目：直立姿势、自然坐姿、躯干的尺寸、上肢尺寸、下肢尺寸、头部尺
工
c、模板的活动范围：
d、手的功能姿势：
程
学
5.2 人体模板的应用
人
坐姿侧视人体模板，用于辅助工程制图、辅
助设计、辅助演示或模拟测试。
体
人体模板用于工作系统的设计；（图1-18）
工
程
学
汽车室内人体模板演示：
人体测量数据
（五）坐椅设计的人机要求
一、座姿舒适性的概念 1、概述 人坐着时，大腿和上肢的重量必须由座面来支 撑，人的骨盆下面有两块小面积的圆骨能支持上身 的大部分体重。座面上的臀部压力分布应是在坐骨 结节处最大，并由此向外，压力逐步减少，直至与 座面前缘接触的大腿下部，此处压力最少。 坐骨下面的座面应近似水平，以使股骨不承受 过分的压迫，斗形的座面或座面过于松软会使股骨 趋于向上转动而受力，从而引起不舒适感。
地区与种族
注意点： 由于不同国家、不同地区、不同种
族的人体尺寸的差异，即使是同一国 家，不同地区的人体尺寸也有差异。 因此，在设计中考虑产品的多民族的 通用性。
职业
不同职业的人，在身体大小及比例 上也存在着差异。例如，一般体力劳 动者平均身体尺寸都比脑力劳动者稍 大些。
四、人体尺寸的应用
Application of Human Body Dimensions
(一）主要人体尺寸的应用原则之一
1、极限设计原则：主要内容包括设计的最大尺寸参考人体尺寸的低百分位；设计的 最小尺寸参考人体的高百分位。
2、可调原则：设计优先采用可调式结构。一般调节范围应从第5百分位到第95百分 位。
3、平均尺寸原则：设计中采用平均尺寸计算。（多数专家不主张按平均尺寸设计）
2、舒适座椅的探讨 舒适座椅可分下列各部分来探讨：
座椅的硬度及形状； 背垫的硬度及形状； 背垫与座垫的关系； 身体支撑的舒适度和座面的舒适度； 座椅的通气程度等。
二、座椅的设计原则
要把人的坐姿与座椅的样式和尺寸联系起来； 座椅的尺寸应适宜于就坐者的人体尺寸； 座椅要适于就坐者保持不同姿势的需要和调节坐姿的需要； 靠背的结构和形状要尽量减少就坐者背部和脊柱疲劳； 座椅上应配有适当质地的坐垫以改善臀部及背部的体压分布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坐 姿：
被测者挺胸坐在被调节到腓骨头高度的平面上。 头部以眼耳平面定位，眼睛平视前方。左、右大 腿大致平行，膝弯屈大致成直角，足平放在地面 上，手轻放在大腿上
测量基准面
A. 三 轴 B. 矢状面 C. 正中矢状面 D. 冠状面 E. 水平面 F. 眼耳平面
பைடு நூலகம்
？
眼耳平面
通过左、右耳 屏点及右眼眶 下点的水平面 称为眼耳平面 或法兰克福平 面。
S2=
1 n-1 [(x1- x)2+(x2-x)2+…+(xn-x)2 ]
∑ 1
= n-1
n （xi — x）2
i=1
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组数据的方 差S2
S2= 1 [（160—166 )2 +（158—166 )2 … 7—1 （170—166 )2 ]
均值
表示样本的测量数据集中地趋向某一个值，该值称 为平均值，简称均值。均值是描述测量数据位置特 征的值，可用来衡量一定条件下的测量水平和概括 池表现测量数据的集中情况。对于有n个样本的测 量值：x1，x2,...xn其均值为：
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组学生身 高的平均值：
人体测量用弯角规
它是用于不能直接以直尺测量的两点 问距离的测量，如测量肩宽、胸厚等 部位的尺寸。国标GB 5704．3—85 是人体测量用弯脚规的技术标准．此 种弯脚规适用于读数值为1mm，测 量范围为0—300mm的人体尺寸的测 量。
人体测量中的主要统计函数
1. 均 值 2. 方 差 3. 标准差 4. 百分位数
1600+1580+1650+1660+1750+1670+1700 平均值=
7
≈ 1658.6 mm
方差
描述测量数据在中心位置(均值)上波动程度差异的值叫 均方差，通常称为方差。方差表明样本的测量值是变量，
x n 既趋向均值而又在一定范围内波动。对于均值为 的 x x x s 个样本测量值： 1, 2,... n,其方差 2的定义为：
若将两支弯尺分别插入固定 尺座和活动尺座，与构成主尺杆 的第一、二节金属管配合使用时， 即构成圆杆弯脚规，可测量人体 各种宽度和厚度。
人体测量用直角规
国标GB 5704．2—85是人体测量用直脚规的技术标 准，此种直脚规适用于读数值为1mm和0.1mm，测 量范围为0—200mm和0—250 mm人体尺寸的测量。 直脚规根据有无游标读数分1型和2型两种类型
测量方向
A. 上方&下方 B. 内侧&外侧 C. 近位&远位 D. 桡侧&尺侧 E. 胫侧&腓侧
头侧端
足侧端
在人体上、下方向上，将上方称为头侧 端，将下方称为足侧端。
在人体左、右方向上，将靠近正中矢状面的 方向称为内侧，将远离正中矢状面的方向称 为外侧。
在四肢上．将靠近四 肢附着部位的称为近位， 将远离四肢附着部位的 称为远位。
无论何种姿势，身体都必须保持左右对 称，由于呼吸而使测量值有变化的测量项目 应在呼吸平静时进行测量。
测量值的读数精度
线性测量项目为1mm， 体重为o．5kg
基本测点及测量项目
在国标GB 3975—83中规定了人机工程学使用的有关
人体测量参数的测点及测量项目，其中包括：
头部测点16个和测量项目12项； 躯干和四肢部位的测点共22个，其测量项目共69项， 其中分为：立姿40项；坐姿22项，手和足部6项以及 体重1项。
人体测量的基本知识人体测量中的主 要统计函数常用的人体测
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
1. 人体测量的基本知识 2. 人体测量中的主要统计函数 3. 常用的人体测量数据 4. 人体各部分结构参数的计算 5. 人体测量数据的应用
人体测量的基本知识
1. 概 述 2. 人体测量的基本术语 3. 人体测量的主要仪器
概述
人体测量学是一门新兴的学科，它是通过 测量人体各部位尺寸来确定个体之间和群体 之间在人体尺寸上的差别，用以研究人的形 态特征，从而为各种工业设计和工程设计提 供人体测量数据。
人体测量的主要仪器
1. 人体测高仪 2. 人体测量用直角规 3. 人体测量用弯角规
人体测高仪
国标GB 5704．1—85是人体测 高仪的技术标准，该测高仪适用 于读数值为1mm；测量范因为 0一1996mm人体高度尺寸的测 量。标准中所规定的人体测高仪 由直尺1、固定尺座2、活动尺座 3、弯尺4、主尺扦5和底层6组 成，如图2—3所示。
= 33.1
标准差
方差的平方根S就是标准差
[ ∑ ] 1
n
1/2
S= n-1
（xi—x）2
i=1
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组数据的标 准差S
人体构造尺寸测量数据
人 体
（人体静态时各部的尺寸数据）
形
态
人体功能尺寸测量数据
测
量
（人体在某种运动状态下的各部尺寸数据）
数
据
人体生理参数测量
人体测量的基本术语
1. 被测者姿势 2. 测量基准面 3. 测量方向 4. 支撑面和衣着 5. 基本测点及测量项目
被测者姿势
立 姿：
被测者挺胸宜立，头部以眼耳平面定位，眼睛平 视前方，肩部放松，上肢自然下垂，手伸直，手 掌朝向体侧，手指轻贴大腿侧面，自然伸直腿部， 左、右足后跟并拢，前端分开，使两足大致呈 45。夹角，体重均匀分布于两足。
在上肢上， 将桡骨侧称 为桡侧，将 尺骨侧称为 尺侧
在下肢上， 将胫骨侧称 为胫侧，将 腓骨侧称为 腓侧
支撑面和衣着
立姿时站立的地面或平台以及坐姿时的 椅平面应是水平的，稳固的不可压缩的。
要求被测量者裸体或穿着尽量少的内衣 (例如只穿内裤和汗背心)测量，在后者情况 下，在测量胸围时，男性应撩起汗背心，女 性应松开胸罩后进行测量。
被测者挺胸坐在被调节到腓骨头高度的平面上。 头部以眼耳平面定位，眼睛平视前方。左、右大 腿大致平行，膝弯屈大致成直角，足平放在地面 上，手轻放在大腿上
测量基准面
A. 三 轴 B. 矢状面 C. 正中矢状面 D. 冠状面 E. 水平面 F. 眼耳平面
பைடு நூலகம்
？
眼耳平面
通过左、右耳 屏点及右眼眶 下点的水平面 称为眼耳平面 或法兰克福平 面。
S2=
1 n-1 [(x1- x)2+(x2-x)2+…+(xn-x)2 ]
∑ 1
= n-1
n （xi — x）2
i=1
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组数据的方 差S2
S2= 1 [（160—166 )2 +（158—166 )2 … 7—1 （170—166 )2 ]
均值
表示样本的测量数据集中地趋向某一个值，该值称 为平均值，简称均值。均值是描述测量数据位置特 征的值，可用来衡量一定条件下的测量水平和概括 池表现测量数据的集中情况。对于有n个样本的测 量值：x1，x2,...xn其均值为：
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组学生身 高的平均值：
人体测量用弯角规
它是用于不能直接以直尺测量的两点 问距离的测量，如测量肩宽、胸厚等 部位的尺寸。国标GB 5704．3—85 是人体测量用弯脚规的技术标准．此 种弯脚规适用于读数值为1mm，测 量范围为0—300mm的人体尺寸的测 量。
人体测量中的主要统计函数
1. 均 值 2. 方 差 3. 标准差 4. 百分位数
1600+1580+1650+1660+1750+1670+1700 平均值=
7
≈ 1658.6 mm
方差
描述测量数据在中心位置(均值)上波动程度差异的值叫 均方差，通常称为方差。方差表明样本的测量值是变量，
x n 既趋向均值而又在一定范围内波动。对于均值为 的 x x x s 个样本测量值： 1, 2,... n,其方差 2的定义为：
若将两支弯尺分别插入固定 尺座和活动尺座，与构成主尺杆 的第一、二节金属管配合使用时， 即构成圆杆弯脚规，可测量人体 各种宽度和厚度。
人体测量用直角规
国标GB 5704．2—85是人体测量用直脚规的技术标 准，此种直脚规适用于读数值为1mm和0.1mm，测 量范围为0—200mm和0—250 mm人体尺寸的测量。 直脚规根据有无游标读数分1型和2型两种类型
测量方向
A. 上方&下方 B. 内侧&外侧 C. 近位&远位 D. 桡侧&尺侧 E. 胫侧&腓侧
头侧端
足侧端
在人体上、下方向上，将上方称为头侧 端，将下方称为足侧端。
在人体左、右方向上，将靠近正中矢状面的 方向称为内侧，将远离正中矢状面的方向称 为外侧。
在四肢上．将靠近四 肢附着部位的称为近位， 将远离四肢附着部位的 称为远位。
无论何种姿势，身体都必须保持左右对 称，由于呼吸而使测量值有变化的测量项目 应在呼吸平静时进行测量。
测量值的读数精度
线性测量项目为1mm， 体重为o．5kg
基本测点及测量项目
在国标GB 3975—83中规定了人机工程学使用的有关
人体测量参数的测点及测量项目，其中包括：
头部测点16个和测量项目12项； 躯干和四肢部位的测点共22个，其测量项目共69项， 其中分为：立姿40项；坐姿22项，手和足部6项以及 体重1项。
人体测量的基本知识人体测量中的主 要统计函数常用的人体测
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
1. 人体测量的基本知识 2. 人体测量中的主要统计函数 3. 常用的人体测量数据 4. 人体各部分结构参数的计算 5. 人体测量数据的应用
人体测量的基本知识
1. 概 述 2. 人体测量的基本术语 3. 人体测量的主要仪器
概述
人体测量学是一门新兴的学科，它是通过 测量人体各部位尺寸来确定个体之间和群体 之间在人体尺寸上的差别，用以研究人的形 态特征，从而为各种工业设计和工程设计提 供人体测量数据。
人体测量的主要仪器
1. 人体测高仪 2. 人体测量用直角规 3. 人体测量用弯角规
人体测高仪
国标GB 5704．1—85是人体测 高仪的技术标准，该测高仪适用 于读数值为1mm；测量范因为 0一1996mm人体高度尺寸的测 量。标准中所规定的人体测高仪 由直尺1、固定尺座2、活动尺座 3、弯尺4、主尺扦5和底层6组 成，如图2—3所示。
= 33.1
标准差
方差的平方根S就是标准差
[ ∑ ] 1
n
1/2
S= n-1
（xi—x）2
i=1
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组数据的标 准差S
人体构造尺寸测量数据
人 体
（人体静态时各部的尺寸数据）
形
态
人体功能尺寸测量数据
测
量
（人体在某种运动状态下的各部尺寸数据）
数
据
人体生理参数测量
人体测量的基本术语
1. 被测者姿势 2. 测量基准面 3. 测量方向 4. 支撑面和衣着 5. 基本测点及测量项目
被测者姿势
立 姿：
被测者挺胸宜立，头部以眼耳平面定位，眼睛平 视前方，肩部放松，上肢自然下垂，手伸直，手 掌朝向体侧，手指轻贴大腿侧面，自然伸直腿部， 左、右足后跟并拢，前端分开，使两足大致呈 45。夹角，体重均匀分布于两足。
在上肢上， 将桡骨侧称 为桡侧，将 尺骨侧称为 尺侧
在下肢上， 将胫骨侧称 为胫侧，将 腓骨侧称为 腓侧
支撑面和衣着
立姿时站立的地面或平台以及坐姿时的 椅平面应是水平的，稳固的不可压缩的。
要求被测量者裸体或穿着尽量少的内衣 (例如只穿内裤和汗背心)测量，在后者情况 下，在测量胸围时，男性应撩起汗背心，女 性应松开胸罩后进行测量。
