电气设备倒闸操作及事故处理常用术语

一、倒闸操作的基本内容电气设备分为运行、备用（冷备用及热备用）、检修三种状态。

将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就叫倒闸操作。

倒闸操作必须执行操作票制和工作监护制。

倒闸操作分为：监护操作、单人操作和检修人员操作。

1.监护操作：由两人进行同一项的操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

(1）单人值班的变电站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。

(2）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。

二、倒闸操作的重要性倒闸操作是一项复杂而又重要的工作，倒闸操作的正确与否直接关系到运行人员、检修人员的人身安全及设备正常运行。

对于每一种类型的电气设备操作，都有一定的顺序原则，当违背操作顺序原则就会造成误操作，它将产生的不良后果：一是直接威胁运行，检修人员的人身安全；二是损坏电气设备。

如检修人员在一次设备活二次回路工作，运行人员未将二次回路活一次回路停电，检修人员将有触电危险。

设备送电前，值班人员如果漏拆接地线就合断路器送电，造成带地线合闸，不仅造成设备损坏，而且还会造成人员烧伤事故。

三、倒闸操作的技术原则倒闸操作的技术是为了保证电气设备安全和操作任务顺利完成而制定的，它是拟写操作票的内容、顺序和和执行倒闸操作任务的准则。

因此，值班人员在倒闸操作时，应遵守下列技术原则：1、应使用断路器拉、合开关。

2、断路器两侧隔离开关的拉合顺序为：停电时，应县拉开断路器，然后拉开线路两侧隔离开关，最后拉开线路母线侧隔离开关；送电时顺序相反。

3、厂用变电器送电操作：①对于分级绝缘的变压器停送电时，均应先合上变压器中性点倒闸，这样做主要是因为分级绝缘的变压器是按相电压设计的，绝缘较低，为防止操作过电压对变压器绝缘的威胁，变压器停送电操作过程中，均应将中性点隔离开关合上。

电力系统运行调度操作术语说明电力系统运行调度操作术语说明编术 语 含 义 1 设备停电 运行的电气设备，经闸刀隔离后使设备2 设备停役 在运行或备用中的设备经调度操作后，停止运行及备用，进行检修、试验或其他工作3 设备复役 设备检修完毕，具备运行条件，经调度4 设备试运行 检修后或新投产的设备投入系统运行进行必要的试验与检查，并随时可能停止运行。

5 开工时间检修工作负责人向有关工作许可人办好许可工作手续时，这个时间为开工时间。

6 完工时间检修工作负责人向有关工作许可人汇报检修工作结束的时间为完工时间。

7 持续停役时间从停役到复役的持续时间。

8 停役时间 锅炉从发出MFT 讯号的时间算起，汽机主汽门关闭时间算起，从主开关断开时算起。

线路、主变等电气设备从各端做好保安接地时算起。

9 复役时间锅炉从锅炉点火时间算起，汽机从冲转时间算起。

汽机指发电机主开关合上时。

线路、主变等电气设备指汇报工作结束时。

机组复役从发电机并网时间算起。

10 线路（或变压器）潮流指××线路（或×号主变××千伏侧）的电流、有功、无功。

有功、无功从母线送向设备的为正（写：P-jQ）。

反之设备送向母线的为负（写：-P+jQ）。

联络线、联络主变有正、负。

11 过负荷 线路、主变等电气设备的电流超过运行限额。

12 有功出力 指发电设备的有功出力（单位：千瓦）。

13 无功出力 指发电设备的无功出力（单位：千瓦）。

14 紧急备用 设备存在某些缺陷，只允许在紧急需要时，短时期运行，并经有关领导批准。

15 进相运行 发电机或调相机力率超前。

16 滞相运行 发电机或调相机力率滞后。

17 空载 变压器或线路在运行状态，但没有负荷。

18 过载 变压器或线路所载负荷已达到限额。

19 运行状态 是指设备的闸刀及开关都在合上位置，即将电源至受电端间的电路接通（包括辅助设备如压变、避雷器等）。

20 热备用状是指设备只靠开关断开，而闸刀仍在合态 上位置。

电气设备倒闸操作电气设备分为“运行”、“热备用”、“冷备用”、“检修”四种状态。

将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

通过操作刀闸、开关以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就叫倒闸操作。

运行状态：设备的刀闸及开关均在合入位置，设备带电运行，相应保护投入运行。

热备用状态：设备的刀闸在合入位置，开关在断开位置，相应保护投入运行。

冷备用状态：设备的刀闸及开关均在断开位置，相应保护退出运行（属省调、地调所辖的调度范围内保护，按省调、地调令执行）。

检修状态：设备的刀闸及开关均在断开位置，在有可能来电端挂好接地线，挂好安全标示牌，相应保护退出运行（属省调、地调所辖的调度范围内保护，按省调、地调令执行）运行状态：开关小车在“工作”位置，一次插件（动、静插头）已插好，开关在合闸位置。

热备用状态：开关小车在“工作”位置，一次插件（动、静插头）已插好，开关在分闸位置。

冷备用状态：开关小车在“试验”位置，一次插件（动、静插头）在断开位置，开关在分闸位置。

线路检修状态：开关小车在“试验”位置，一次插件（动、静插头）在断开位置，开关在分闸位置，线路侧地刀合入。

开关及线路检修状态：开关小车在“检修”位置（手车开关本体在开关柜外），开关在分闸位置，线路侧地刀合入。

倒闸操作是电气值班人员及电工日常最重要的工作之一。

一切正确的倒闸操作都是操作人员严格执行规章制度、充分发挥应有的技术水平、高度的责任心，三者完美结合的产物。

一、电气倒闸操作执行程序：1、接受操作预告：值长在接受操作预告时，应明确操作任务、范围、时间、安全措施及被操作设备的状态，并向发令人（省调或地调）复诵一遍，在得到其同意后生效。

根据操作预告或电气工作票的要求指定操作人和监护人。

2、填写操作票：由操作人从标准票库调出该份标准操作票，检查核对无误后签名。

如果该操作任务在标准票库中无对应的标准操作票，由操作人根据操作任务、运行日志、工作票内容，查对一次系统图，逐项清晰地填写操作票，核对无误后签名。

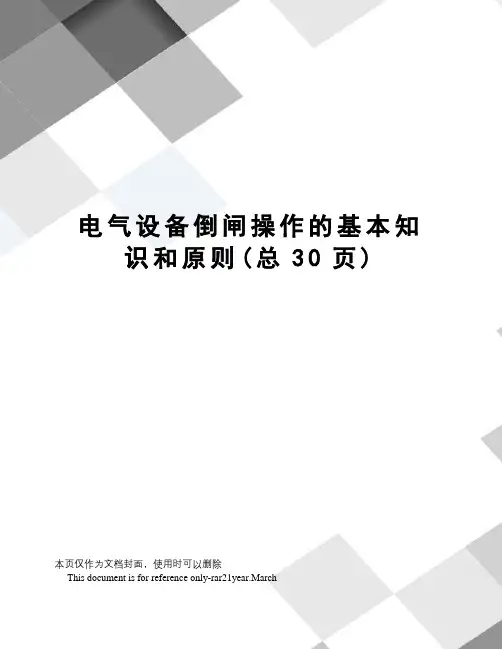

电气设备倒闸操作的基本知识和原则(总30页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电气设备倒闸操作的基本知识和原则一、什么是倒闸操作？倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行；热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态；冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置；检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。

二、倒闸操作有哪些主要内容？(1) 拉开或合上断路器和隔离开关；(2) 装设或拆除接地线(合上或拉开接地隔离开关)；(3) 投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值；(4) 安装或拆除控制回路或电压互感器回路的熔断器；(5) 改变有载调压的分接头、消弧线圈的分接头位置；(6) 所用电源切换；(7) 断路器改非自动等一些特殊的操作。

三、现场必须符合哪些条件才能进行倒闸操作？(1) 倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布；(2)现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色；(3) 要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图；(4) 除事故处理外的正常操作要有确切的调度命令和合格的操作票；(5) 要有统一确切的操作术语；(6) 要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。

四、倒闸操作的基本步骤有哪些？(1) 发布和接受操作任务；(2) 填写操作票；(3) 审查与核对操作票；(4) 操作执行命令的发布和接受；(5) 进行倒闸操作；(6) 汇报、盖章与记录。

五、倒闸操作中“五防”指的是什么？(1) 防止误拉、误合开关；(2) 防止带负荷拉、合隔离开关；(3) 防止带电挂接地线或合接地隔离开关；(4) 防止带接地线或接地隔离开关合闸；(5) 防止误入带电间隔。

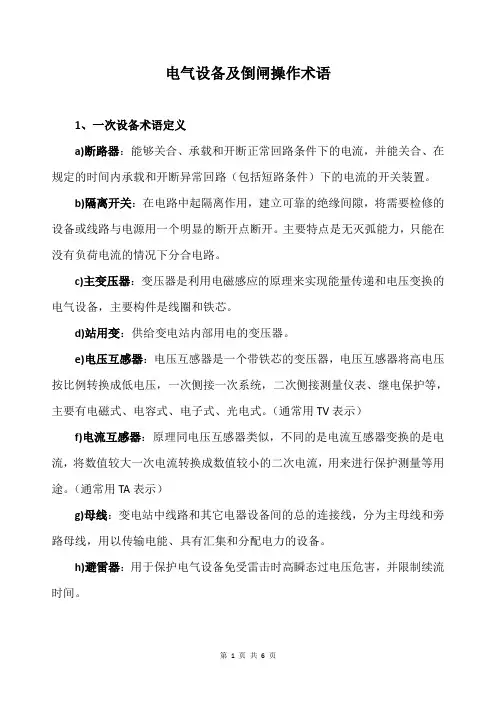

电气设备及倒闸操作术语1、一次设备术语定义a)断路器：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路（包括短路条件）下的电流的开关装置。

b)隔离开关：在电路中起隔离作用，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显的断开点断开。

主要特点是无灭弧能力，只能在没有负荷电流的情况下分合电路。

c)主变压器：变压器是利用电磁感应的原理来实现能量传递和电压变换的电气设备，主要构件是线圈和铁芯。

d)站用变：供给变电站内部用电的变压器。

e)电压互感器：电压互感器是一个带铁芯的变压器，电压互感器将高电压按比例转换成低电压，一次侧接一次系统，二次侧接测量仪表、继电保护等，主要有电磁式、电容式、电子式、光电式。

（通常用TV表示）f)电流互感器：原理同电压互感器类似，不同的是电流互感器变换的是电流，将数值较大一次电流转换成数值较小的二次电流，用来进行保护测量等用途。

（通常用TA表示）g)母线：变电站中线路和其它电器设备间的总的连接线，分为主母线和旁路母线，用以传输电能、具有汇集和分配电力的设备。

h)避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间。

i)避雷针的作用:当带大量电荷的云飞来时，避雷器尖端集中与云的异号电荷，放电电流主要通过避雷针流入大地，进而保护周围设备。

j)接地网的作用: 为了同时满足工作接地、保护接地和防雷接地的要求，在变电站中敷设统一的接地网，并在避雷器和避雷线下增设集中的接地装置。

主要作用是在设备有漏电情况下保证人身、设备安全，特别是在雷击情况下，通过接地网将大气过电压迅速导入大地。

2、二次设备术语定义a)二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

b)继电保护装置：继电保护装置是完成继电保护功能的核心，能反应于电网中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

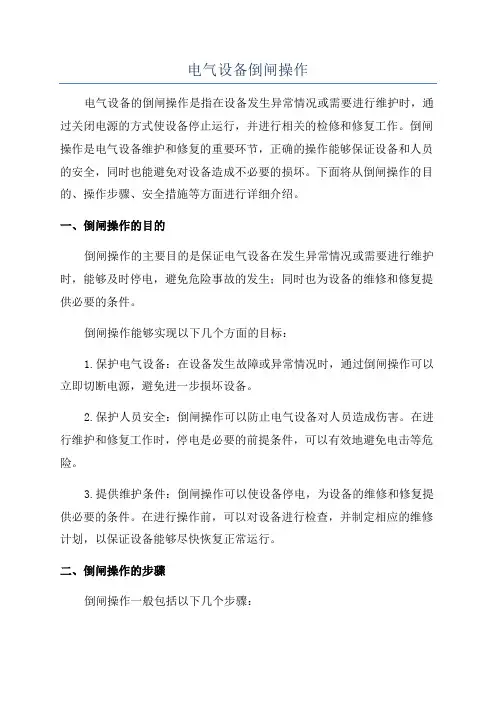

电气设备倒闸操作电气设备的倒闸操作是指在设备发生异常情况或需要进行维护时，通过关闭电源的方式使设备停止运行，并进行相关的检修和修复工作。

倒闸操作是电气设备维护和修复的重要环节，正确的操作能够保证设备和人员的安全，同时也能避免对设备造成不必要的损坏。

下面将从倒闸操作的目的、操作步骤、安全措施等方面进行详细介绍。

一、倒闸操作的目的倒闸操作的主要目的是保证电气设备在发生异常情况或需要进行维护时，能够及时停电，避免危险事故的发生；同时也为设备的维修和修复提供必要的条件。

倒闸操作能够实现以下几个方面的目标：1.保护电气设备：在设备发生故障或异常情况时，通过倒闸操作可以立即切断电源，避免进一步损坏设备。

2.保护人员安全：倒闸操作可以防止电气设备对人员造成伤害。

在进行维护和修复工作时，停电是必要的前提条件，可以有效地避免电击等危险。

3.提供维护条件：倒闸操作可以使设备停电，为设备的维修和修复提供必要的条件。

在进行操作前，可以对设备进行检查，并制定相应的维修计划，以保证设备能够尽快恢复正常运行。

二、倒闸操作的步骤倒闸操作一般包括以下几个步骤：1.检查设备状态：在进行倒闸操作之前，首先需要对设备进行全面检查，确保设备处于安全的状态。

要检查设备是否正常运行，有无异常声音和异常震动，以及设备是否形变、漏油等情况。

2.制定操作计划：根据设备的具体情况，制定相应的操作计划。

包括确定是否需要倒闸操作，倒闸的具体时间和方式，以及操作的安全措施等。

3.准备工具设备：根据操作计划，准备相应的工具设备。

如绝缘手套、安全帽、电气测试仪等。

在进行操作时，要佩戴好相应的防护用具，确保操作的安全性。

4.停电切断电源：根据操作计划，使用相应的工具切断电源，使设备停电。

在进行切断操作时，要注意操作的正确性和安全性，防止误操作造成危险。

5.进行维护和修复：在设备停电后，可以进行相应的维护和修复工作。

根据设备的具体情况，选择相应的维修方法和技术，进行相应的修复和更换。

电气设备及其倒闸操作
电气设备是指用于输电、配电以及控制电能的各种设备，如变压器、开关设备、断路器等。

倒闸操作是指对电力设备进行操作，使其从通电状态变为断电状态的过程。

在实际的电气设备运行和维护中，倒闸操作非常关键，而且需要严格遵循相关的操作规程和安全措施。

首先，进行倒闸操作前需要做好充足的准备工作。

首先需要查阅设备的操作手册和相关的技术资料，了解设备的具体工作原理和操作步骤。

同时，还需要检查设备的机械和电气连接是否完好无损，保证设备的正常运行。

在进行倒闸操作时，需要按照设备的操作步骤进行。

首先，需要打开设备的控制开关，使设备处于就绪状态。

然后，需要按照设备的操作手册操作，打开相应的开关，将电气设备从通电状态转变为断电状态。

在操作过程中，需要注意控制开关的位置和指示灯的状态，以确保操作的顺利进行。

在倒闸操作完成后，需要对设备进行检查和维护。

首先，需要关闭设备的控制开关，使设备停止运行。

然后，需要检查设备的运行指示灯和报警装置的状态，确保设备正常运行。

同时，还需要对设备的机械和电气连接进行检查，保证设备的正常运行。

总之，电气设备的倒闸操作是非常重要的，需要严格按照操作规程和安全措施进行。

在进行操作前需要做好充足的准备工作，并且在操作过程中需要注意设备的运行状态和指示灯的状态，以确保操作的顺利和安全进行。

最后，还需要对设备进行检查和维护，保证设备的正常运行。
