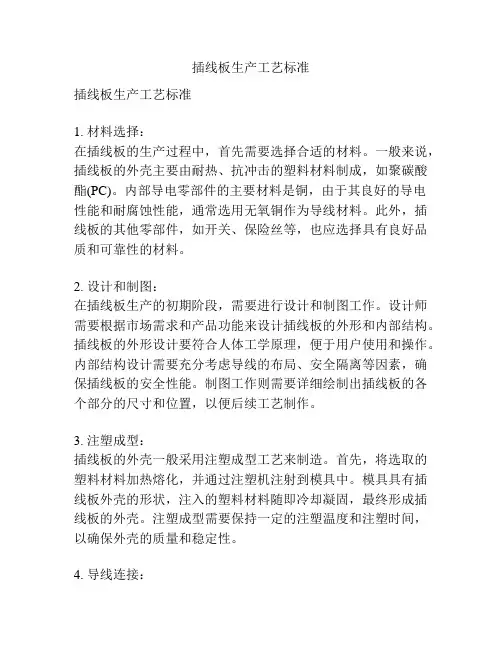

插线板生产工艺标准插线板生产工艺标准1. 材料选择:在插线板的生产过程中,首先需要选择合适的材料。
一般来说,插线板的外壳主要由耐热、抗冲击的塑料材料制成,如聚碳酸酯(PC)。
内部导电零部件的主要材料是铜,由于其良好的导电性能和耐腐蚀性能,通常选用无氧铜作为导线材料。
此外,插线板的其他零部件,如开关、保险丝等,也应选择具有良好品质和可靠性的材料。
2. 设计和制图:在插线板生产的初期阶段,需要进行设计和制图工作。
设计师需要根据市场需求和产品功能来设计插线板的外形和内部结构。
插线板的外形设计要符合人体工学原理,便于用户使用和操作。
内部结构设计需要充分考虑导线的布局、安全隔离等因素,确保插线板的安全性能。
制图工作则需要详细绘制出插线板的各个部分的尺寸和位置,以便后续工艺制作。
3. 注塑成型:插线板的外壳一般采用注塑成型工艺来制造。
首先,将选取的塑料材料加热熔化,并通过注塑机注射到模具中。
模具具有插线板外壳的形状,注入的塑料材料随即冷却凝固,最终形成插线板的外壳。
注塑成型需要保持一定的注塑温度和注塑时间,以确保外壳的质量和稳定性。
4. 导线连接:插线板的导线连接是插线板生产中十分重要的一步。
生产工人需要根据设计和制图的要求,将无氧铜导线连接到插线板内部的导线槽中。
导线连接需要确保导线与插线板接触良好,并采用适当的连接方式,如焊接或压接,以确保连接的稳定性和耐久性。
5. 配件安装:在插线板的生产过程中,还需要安装一些配件,如开关、保险丝等。
安装这些配件需要按照规定的位置和方式进行,以确保插线板的功能正常并符合标准要求。
6. 电器测试:最后,插线板的生产工艺还包括电器测试。
生产完成的插线板需要进行电气性能测试,以确保其符合相关的安全标准和性能要求。
测试项目包括电压耐受性测试、绝缘电阻测试、接地电阻测试等。
测试结果应记录并保存,以备审查和追溯。
综上所述,插线板生产工艺的标准要求包括材料的选择、设计和制图、注塑成型、导线连接、配件安装和电器测试等环节。

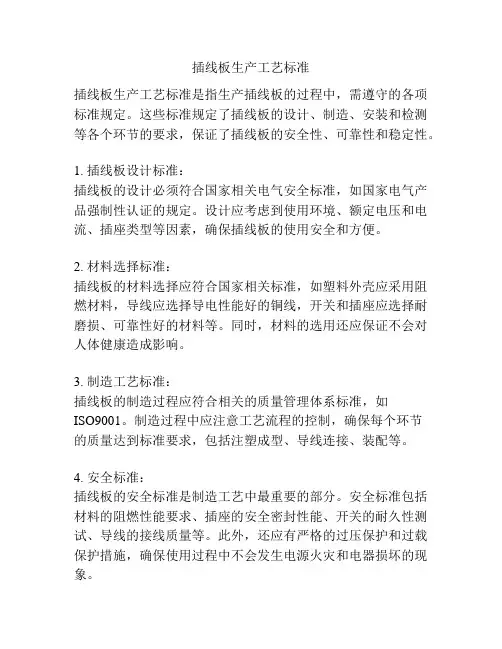

插线板生产工艺标准插线板生产工艺标准是指生产插线板的过程中,需遵守的各项标准规定。
这些标准规定了插线板的设计、制造、安装和检测等各个环节的要求,保证了插线板的安全性、可靠性和稳定性。
1. 插线板设计标准:插线板的设计必须符合国家相关电气安全标准,如国家电气产品强制性认证的规定。
设计应考虑到使用环境、额定电压和电流、插座类型等因素,确保插线板的使用安全和方便。
2. 材料选择标准:插线板的材料选择应符合国家相关标准,如塑料外壳应采用阻燃材料,导线应选择导电性能好的铜线,开关和插座应选择耐磨损、可靠性好的材料等。
同时,材料的选用还应保证不会对人体健康造成影响。
3. 制造工艺标准:插线板的制造过程应符合相关的质量管理体系标准,如ISO9001。
制造过程中应注意工艺流程的控制,确保每个环节的质量达到标准要求,包括注塑成型、导线连接、装配等。
4. 安全标准:插线板的安全标准是制造工艺中最重要的部分。
安全标准包括材料的阻燃性能要求、插座的安全密封性能、开关的耐久性测试、导线的接线质量等。
此外,还应有严格的过压保护和过载保护措施,确保使用过程中不会发生电源火灾和电器损坏的现象。
5. 检测标准:插线板的生产过程中应有严格的检测标准,包括原材料的检测以及成品的检测。
原材料的检测包括外壳材料的防火性能、导线的导电性能等。
成品的检测包括外观检查、插座的插拔力度测试、开关的使用寿命测试等,以确保每台插线板的质量达到标准要求。
6. 标识标准:插线板的标识标准是保证插线板的安全使用的重要环节。
标识标准包括插座上的额定电流、额定电压、生产日期、生产厂家等信息。
此外,在插线板的外包装上还应标明使用说明,包括正确使用方法、注意事项等。
综上所述,插线板生产工艺标准是保证插线板安全、可靠工作的重要指南。
插线板制造商应严格按照以上标准进行生产,确保每个环节都符合要求,为用户提供安全可靠的插线板产品。

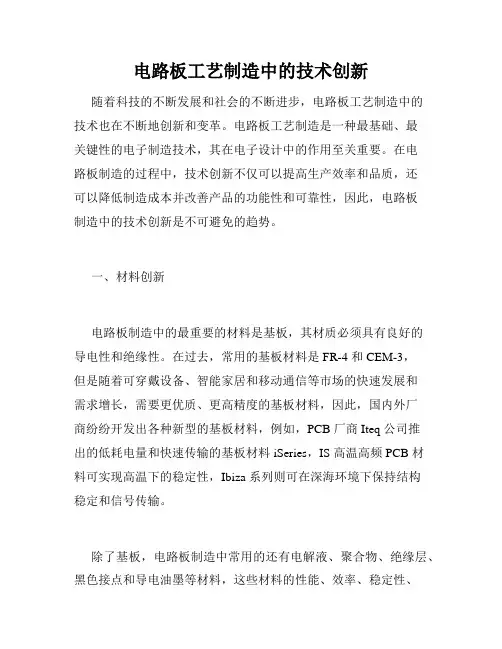

电路板工艺制造中的技术创新随着科技的不断发展和社会的不断进步,电路板工艺制造中的技术也在不断地创新和变革。
电路板工艺制造是一种最基础、最关键性的电子制造技术,其在电子设计中的作用至关重要。
在电路板制造的过程中,技术创新不仅可以提高生产效率和品质,还可以降低制造成本并改善产品的功能性和可靠性,因此,电路板制造中的技术创新是不可避免的趋势。
一、材料创新电路板制造中的最重要的材料是基板,其材质必须具有良好的导电性和绝缘性。
在过去,常用的基板材料是 FR-4 和 CEM-3,但是随着可穿戴设备、智能家居和移动通信等市场的快速发展和需求增长,需要更优质、更高精度的基板材料,因此,国内外厂商纷纷开发出各种新型的基板材料,例如,PCB 厂商 Iteq 公司推出的低耗电量和快速传输的基板材料 iSeries,IS 高温高频 PCB 材料可实现高温下的稳定性,Ibiza 系列则可在深海环境下保持结构稳定和信号传输。
除了基板,电路板制造中常用的还有电解液、聚合物、绝缘层、黑色接点和导电油墨等材料,这些材料的性能、效率、稳定性、电导率等方面的创新,也会为电路板制造的技术创新提供强有力的支撑。
二、工艺创新电路板制造过程中的关键工艺包括:印刷制板、电镀、掩膜挖除、钻孔、沉金、板间距校准、检查和测试等,工艺创新的目的是提高工艺的效率和稳定性,降低生产成本和产品的缺陷率,同时提高产品的可靠性和性能。
1. 印刷制板:通过印刷制板技术可以快速地制作出电路板的导线和电路图案,近年来,越来越多的厂商开始采用类似于 3D 打印的直接成型技术,从而可以在没有制作模板的情况下快速形成电路板结构,同时还可以降低成本。
2. 钻孔:钻孔是制作多层电路板时最重要的环节之一,钻孔精度和钻孔的速度直接影响到整个产品的质量和生产效率,而高精度钻孔机器的出现和发展,极大地提高了钻孔的质量和效率,从而实现了高制造效率和质量的保证。
3. 控制板间距:板间距是多层电路板中的一个重要的问题,特别是在高速信号传输和印刷机器电路板的制造中,可以通过控制板间距,实现产品的精度和高质量的制造。
插线板生产工艺标准插线板是一种用于连接电器设备的电源插座装置,它通常由外壳、导电端子、电源开关、跳闸器等组成。
为了确保插线板的质量、安全性和适用性,在插线板的生产过程中,需要遵循一些相关的工艺标准。
1. 材料选用标准:插线板的外壳通常由耐热性、耐磨性、耐污性好的工程塑料制成。
在生产过程中,需要严格遵循相关材料选用标准,确保所选用的材料符合国家和行业标准要求。
2. 结构设计标准:插线板的结构设计应满足以下要求:外壳应具备足够的强度和刚度,不易变形;导线的入口要设计合理,确保导线连接紧固可靠,不易松动;导线的长度要合适,不得超出或过短,避免不必要的拉力。
3. 零部件装配标准:在插线板的生产过程中,需要遵循零部件装配标准。
例如,导电端子的连接方式应确保电线接触表面积大、接触电阻小,同时需要保证紧固件的紧固力适宜,不易松动。
此外,电源开关和跳闸器的装配要符合相关性能标准,确保其可靠性和安全性。
4. 产品检测标准:插线板在生产完成后需要进行相关的产品检测,以确保其质量和安全性。
检测项目包括外观质量、绝缘电阻、耐电压、接触电阻、引脚直径等。
相关的检测标准应遵循国家和行业规定,确保产品符合标准要求。
5. 安全性标准:插线板是与电源直接相连的电器装置,因此安全性是其最重要的特性之一。
在生产过程中,需要遵循相关的安全性标准,确保产品在正常使用情况下不发生漏电、过热等安全问题。
此外,还需要严格遵守产品使用说明书,对于使用过程中的安全事项进行详细说明。
总之,插线板生产工艺标准涵盖了材料选用、结构设计、零部件装配、产品检测和安全性等方面。
遵循这些标准可以保证插线板的质量和安全性,满足用户的需求和期望。
对于插线板生产企业来说,建立和遵循这些标准是确保产品质量和品牌形象的重要保证。
电路板制作工艺嘿,朋友们!今天咱来聊聊电路板制作工艺,这可真是个有趣又神奇的事儿啊!你想想看,那小小的电路板,就像一个微型的城市,上面有着各种各样的“道路”和“建筑”。
这些“道路”就是电路线,它们把各种电子元件连接起来,让它们能协同工作。
要制作一块电路板,首先得有个设计图,就像建房子得有个蓝图一样。
你得想好每个元件放在哪儿,电路怎么走,这可得好好琢磨琢磨,不然弄错了可就麻烦啦!然后呢,就是准备材料啦。
电路板的基板就像是城市的地基,得结实可靠。
还有那些电子元件,就像城市里的居民,各有各的作用。
接下来就是制作的过程啦!这就像是一场精细的手术,得小心翼翼的。
先把电路用特殊的方法印在基板上,这一步可不能马虎,要是印歪了或者不清晰,那可就完蛋了。
然后把电子元件一个一个地焊接上去,这可需要一双巧手和足够的耐心。
就像给房子装修一样,每个细节都要处理好。
你说要是焊接得不好,那不就跟房子漏雨一样糟糕嘛!在焊接的时候,可得注意温度和时间,别把元件给烫坏了。
这就好比炒菜,火候掌握不好,菜就炒糊啦!而且焊接的时候还会有烟雾啥的,就跟做饭有油烟一样,可得注意通风哦。
等所有元件都焊接好了,还得检查检查,看看有没有短路啊、断路啊之类的问题。
这就像是给城市做个全面体检,确保一切都正常运行。
电路板制作工艺虽然不简单,但只要你用心去做,就一定能做出一块漂亮又好用的电路板。
它就像是你的一个小作品,看着它一点点成型,那种成就感简直爆棚啊!你想想,当你自己制作的电路板成功运行起来,发出那些奇妙的声音和光芒,你会不会觉得特别自豪?就好像你亲手建造了一座迷你的科技城堡!所以啊,朋友们,别害怕尝试电路板制作工艺,大胆去干吧!说不定你就是下一个电子制作大师呢!就这么干,准没错!。
接插件性能分析及制作工艺接插件也叫连接器。
在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。
国内也称作接头和插座插座,一般是指电接插件。
即连接两个有源器件的器件,传输电流或信号。
接插件的性能1.机械性能就连接功能而言,插拔力是重要地机械性能。
插拔力分为插入力和拔出力(拔出力亦称分离力),两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定,这表明,从使用角度来看,插入力要小(从而有低插入力 LIF 和无插入力 ZIF 的结构),而分离力若太小,则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性(durability)指标,在国标GB5095 中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环,以在规定的插拔循环后连接器能否正常完成其连接功能(如接触电阻值)作为评判依据。
连接器的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列尺寸精度(对准度)有关。
连接器的主要电气性能包括接触电阻、2.电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标,其数量级为数百兆欧至数千兆欧不等。
③抗电强度或称耐电压、介质耐压,是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
④其它电气性能。
电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,一般在 100MHz~10GHz 频率范围内测试。
对射频同轴连接器而言,还有特性阻抗、插入损耗、反射系数、电压驻波比(VSWR)等电气指标。
由于数字技术的发展,为了连接和传输高速数字脉冲信号,出现了一类新型的连接器即高速信号连接器,相应地,在电气性能方面,除特性阻抗外,还出现了一些新的电气指标,如串扰(crosstalk),传输延迟(delay)、时滞(skew)等。

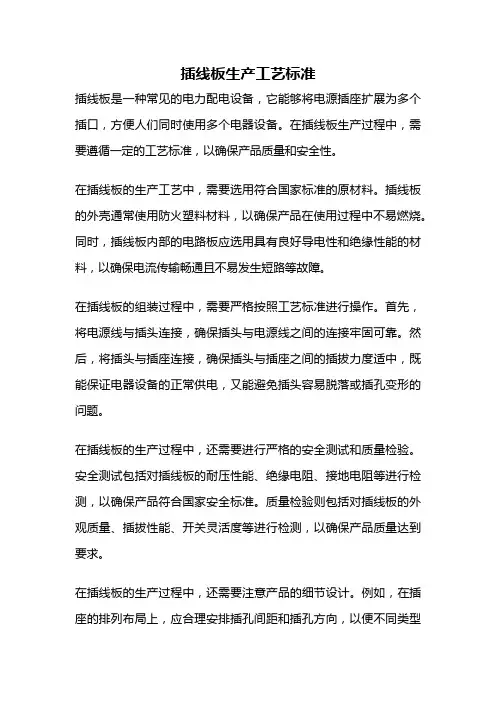

插线板生产工艺标准插线板是一种常见的电力配电设备,它能够将电源插座扩展为多个插口,方便人们同时使用多个电器设备。
在插线板生产过程中,需要遵循一定的工艺标准,以确保产品质量和安全性。
在插线板的生产工艺中,需要选用符合国家标准的原材料。
插线板的外壳通常使用防火塑料材料,以确保产品在使用过程中不易燃烧。
同时,插线板内部的电路板应选用具有良好导电性和绝缘性能的材料,以确保电流传输畅通且不易发生短路等故障。
在插线板的组装过程中,需要严格按照工艺标准进行操作。
首先,将电源线与插头连接,确保插头与电源线之间的连接牢固可靠。
然后,将插头与插座连接,确保插头与插座之间的插拔力度适中,既能保证电器设备的正常供电,又能避免插头容易脱落或插孔变形的问题。
在插线板的生产过程中,还需要进行严格的安全测试和质量检验。
安全测试包括对插线板的耐压性能、绝缘电阻、接地电阻等进行检测,以确保产品符合国家安全标准。
质量检验则包括对插线板的外观质量、插拔性能、开关灵活度等进行检测,以确保产品质量达到要求。
在插线板的生产过程中,还需要注意产品的细节设计。
例如,在插座的排列布局上,应合理安排插孔间距和插孔方向,以便不同类型的电器设备能够插拔自如。
同时,在插线板的外壳上,应标注清晰的电压等级、产品型号和生产厂家等信息,方便用户正确使用和辨识产品。
在插线板生产工艺中,还需要严格遵守相关的安全标准和法律法规。
例如,插线板应符合国家强制性产品认证要求,如CCC认证等。
同时,在产品包装上应标注警示标志和使用说明,以提醒用户正确使用插线板,避免电器事故的发生。
插线板的生产工艺标准对于确保产品质量和安全性至关重要。
在生产过程中,需要选用合格的原材料,严格按照工艺标准进行组装,进行安全测试和质量检验,注重细节设计,并遵守相关的安全标准和法律法规。
只有这样,才能生产出质量可靠、安全可靠的插线板产品,满足人们对电力配电的需求。

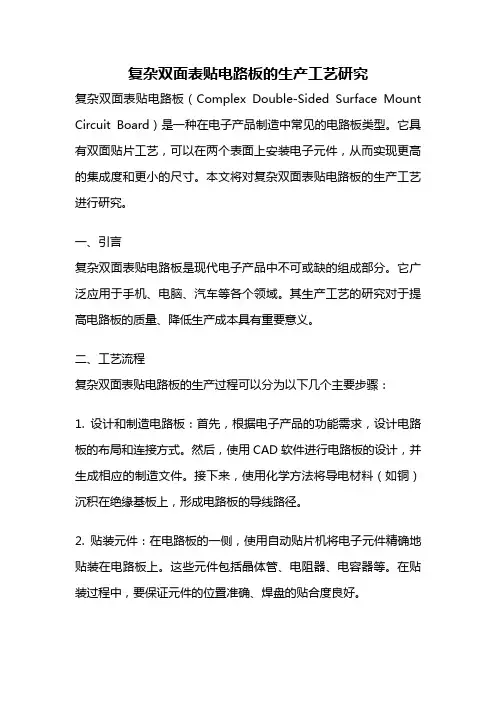

复杂双面表贴电路板的生产工艺研究复杂双面表贴电路板(Complex Double-Sided Surface Mount Circuit Board)是一种在电子产品制造中常见的电路板类型。
它具有双面贴片工艺,可以在两个表面上安装电子元件,从而实现更高的集成度和更小的尺寸。
本文将对复杂双面表贴电路板的生产工艺进行研究。
一、引言复杂双面表贴电路板是现代电子产品中不可或缺的组成部分。
它广泛应用于手机、电脑、汽车等各个领域。
其生产工艺的研究对于提高电路板的质量、降低生产成本具有重要意义。
二、工艺流程复杂双面表贴电路板的生产过程可以分为以下几个主要步骤:1. 设计和制造电路板:首先,根据电子产品的功能需求,设计电路板的布局和连接方式。
然后,使用CAD软件进行电路板的设计,并生成相应的制造文件。
接下来,使用化学方法将导电材料(如铜)沉积在绝缘基板上,形成电路板的导线路径。
2. 贴装元件:在电路板的一侧,使用自动贴片机将电子元件精确地贴装在电路板上。
这些元件包括晶体管、电阻器、电容器等。
在贴装过程中,要保证元件的位置准确、焊盘的贴合度良好。
3. 焊接元件:通过回流焊接技术,将贴装好的元件焊接到电路板上。
回流焊接是一种通过加热焊料,使其熔化并与焊盘连接的方法。
焊接质量的好坏直接影响到电路板的可靠性和稳定性。
4. 进行第二面元件贴装和焊接:完成第一面元件的贴装和焊接后,将电路板翻转,再次进行元件的贴装和焊接。
这样,就完成了复杂双面表贴电路板的制作。
5. 进行测试和调试:生产完成后,需要对电路板进行测试和调试,以确保其功能正常。
测试包括电气测试、功能测试等。
对于一些特殊要求的电路板,还需要进行温度和湿度等环境测试。
三、关键技术和挑战在复杂双面表贴电路板的生产过程中,存在一些关键技术和挑战,包括以下几个方面:1. 元件的精确贴装:由于电路板尺寸小、元件密度高,因此需要使用高精度的贴片机,确保元件的位置准确、焊盘的贴合度良好。
板卡工艺总结摘要本文主要对板卡的工艺进行总结和分析。
首先介绍了板卡的定义和作用,然后从原理设计、材料选择、加工工艺、电路布局、焊接工艺以及测试和质量控制等方面进行了详细讨论。
通过对板卡工艺的总结与分析,可以帮助读者更好地理解和应用相关知识。
1. 引言1.1 板卡定义板卡,即电子线路板,是现代电子设备中的重要组成部分。
它通常由绝缘材料上覆盖有一层或多层薄导电层而成,用于支撑和连接元器件,构成电子设备的电路结构。
1.2 板卡作用板卡在电子设备中承担着连接各种元器件、传输电信号和电力、实现电路功能的重要作用。
它的设计和制造工艺直接影响着设备的性能和稳定性。
2. 板卡工艺2.1 原理设计板卡的原理设计是制造过程中的关键环节。
在进行原理设计时,需要满足电路功能需求和性能指标,同时兼顾材料成本和制造工艺的可行性。
2.2 材料选择板卡材料的选择对于电路性能和可靠性至关重要。
常用的板卡材料包括玻璃纤维布覆铜板(FR-4)、聚四氟乙烯(PTFE)板、陶瓷板等。
不同的材料具有不同的导电性、耐热性、机械强度等特性,需要根据实际需求进行选择。
2.3 加工工艺板卡加工工艺包括印制电路板(PCB)的制备、钻孔、覆铜、线路成型、焊盘处理等环节。
这些加工工艺直接影响着板卡质量和性能。
2.4 电路布局电路布局在板卡设计中起到关键作用。
合理的电路布局能够提高电路的抗干扰能力和信号传输效果,减少电磁辐射和干扰。
2.5 焊接工艺焊接是将元器件与板卡连接的重要工艺。
常用的焊接方式包括手工焊接、波峰焊接和热风焊接等。
合适的焊接工艺能够确保焊点的质量和可靠性。
2.6 测试和质量控制在板卡制造过程中,需要进行严格的测试和质量控制,以确保产品的合格率和稳定性。
常用的测试手段包括X射线检测、高温老化测试、电气测试等。
3. 结论板卡工艺在电子设备制造中起到至关重要的作用。
在进行板卡设计和制造过程中,需要充分考虑原理设计、材料选择、加工工艺、电路布局、焊接工艺以及测试和质量控制等方面的要求。

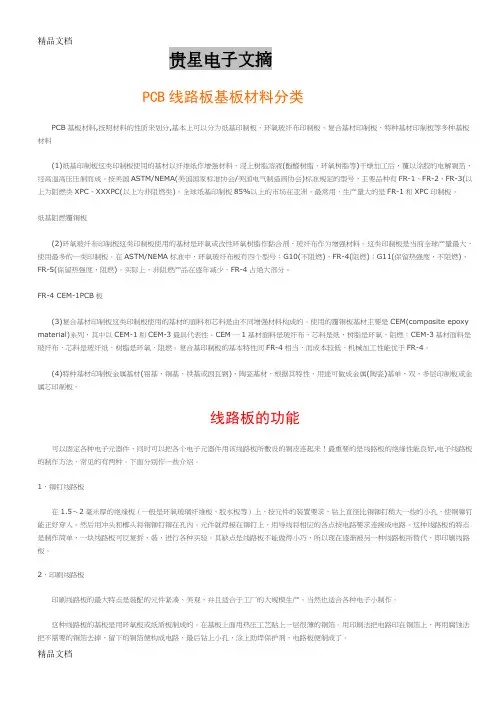

PCB线路板基板材料分类PCB基板材料,按照材料的性质来划分,基本上可以分为纸基印制板、环氧玻纤布印制板、复合基材印制板、特种基材印制板等多种基板材料(1)纸基印制板这类印制板使用的基材以纤维纸作增强材料,浸上树脂溶液(酚醛树脂、环氧树脂等)干燥加工后,覆以涂胶的电解铜箔,经高温高压压制而成。
按美国ASTM/NEMA(美国国家标准协会/美国电气制造商协会)标准规定的型号,主要品种有FR-1、FR-2、FR-3(以上为阻燃类XPC、XXXPC(以上为非阻燃类)。
全球纸基印制板85%以上的市场在亚洲。
最常用、生产量大的是FR-1和XPC印制板。
纸基阻燃覆铜板(2)环氧玻纤布印制板这类印制板使用的基材是环氧或改性环氧树脂作黏合剂,玻纤布作为增强材料。
这类印制板是当前全球产量最大,使用最多的一类印制板。
在ASTM/NEMA标准中,环氧玻纤布板有四个型号:G10(不阻燃),FR-4(阻燃);G11(保留热强度,不阻燃),FR-5(保留热强度,阻燃)。
实际上,非阻燃产品在逐年减少,FR-4占绝大部分。
FR-4 CEM-1PCB板(3)复合基材印制板这类印制板使用的基材的面料和芯料是由不同增强材料构成的。
使用的覆铜板基材主要是CEM(composite epoxy material)系列,其中以CEM-1和CEM-3最具代表性。
CEM一1基材面料是玻纤布,芯料是纸,树脂是环氧,阻燃;CEM-3基材面料是玻纤布,芯料是玻纤纸,树脂是环氧,阻燃。
复合基印制板的基本特性同FR-4相当,而成本较低,机械加工性能优于FR-4。
(4)特种基材印制板金属基材(铝基、铜基、铁基或因瓦钢)、陶瓷基材,根据其特性、用途可做成金属(陶瓷)基单、双、多层印制板或金属芯印制板。
线路板的功能可以固定各种电子元器件,同时可以把各个电子元器件用该线路板所敷设的铜皮连起来!最重要的是线路板的绝缘性能良好,电子线路板的制作方法,常见的有两种。
下面分别作一些介绍。
电路板的制作工艺引言电路板是电子设备中不可或缺的一部分,它承载着各种电子元器件,起到了连接和传输电子信号的重要作用。
电路板的制作工艺关系到产品的质量和性能,因此在电子产业中具有重要地位。
本文将介绍电路板的制作工艺,包括设计、制版、制作、组装和测试等环节,以及一些常用工艺技术。
设计电路板的设计是制作过程的第一步,它决定了电路板的功能和布局。
设计师使用电路设计软件,如Altium Designer、Eagle等,绘制电路原理图和布局图,确定所需元器件的数量和型号。
根据电路设计图,设计师还需要确定电路板的层数、尺寸和孔径等参数。
制版制版是将设计好的电路板图转化为物理铜板的过程。
首先,设计师需要生成Gerber文件,Gerber文件是电路板制版的标准格式,其中包含了板层信息、元器件布局和排列信息等。
然后,通过使用制版软件,将Gerber文件转化为制版机器可以识别的数控机器指令,将电路图纸上的线路、孔径等信息传输给铣床或曝光机。
制作制作是将制版后的铜板加工成成品电路板的过程。
首先,将制版机器生成的数控机器指令输入到机器中,进行铣削。
铣削的目的是将铜层区域和非导电层区域分离,形成电路板的图案和孔洞。
然后,通过丝网印刷或喷墨印刷方式,在制作好的电路板上涂覆覆铜油,使导电层的线路和孔洞变得封闭和平滑。
最后,进行酸蚀和蚀刻等化学处理,将多余的铜铺层去除,得到最终的电路板。
组装组装是将电子元器件焊接到电路板上的过程。
首先,将电子元器件按照设计图的要求,进行排列和定位。
然后,使用焊接设备,将元器件接触面与电路板的焊盘相连接,形成电气和机械连接。
焊接方式包括手工焊接、波峰焊接和热风烙铁焊接等多种方式。
焊接完成后,对电路板进行清洗,以去除表面残留的焊接剂和污染物。
测试测试是制作工艺的最后一步,通过测试可以验证电路板的功能和性能是否符合设计要求。
在测试过程中,可以使用特定的测试设备和测试程序,对电路板进行各种类型的测试,例如电气测试、信号测试和温度测试等。
电路板设计与制造工艺的优化研究一、引言电路板是电子产品的核心组成部分,决定了产品的性能和品质。
因此,电路板的设计与制造工艺的优化研究具有极为重要的意义。
二、电路板设计的优化1.器件布局器件布局是电路板设计的基础,影响电路板的信号传输、抗干扰能力等性能。
在设计电路板时,应尽量避免器件之间交叉布局,以减少串扰和互相干扰的影响,同时也要避免器件布局过于密集,以利于后期维护。
2.电路板层次设计电路板设计中,层次设计是大规模电路板的有效方法。
通过合理地划分电路板的功能区域,建立标准的接口,优化电路板的信号传输和电路板布线,从而提高电路板的性能,最终实现电路板设计的优化。
3.仿真模拟通过使用仿真软件对电路是否符合设计要求进行仿真模拟,可以有效地发现电路设计中存在的问题和不完善之处,减少开发过程中的出错率,并大大缩短产品设计周期。
三、电路板制造工艺的优化1.工艺参数的优化在电路板制造过程中,应通过优化工艺参数,提高电路板制造的精度和质量。
盲孔、细线宽、BGA等技术的采用,能够有效提高电路板的布线密度和信号传输速度。
2.制造流程的优化制造流程的优化,能够有效地减少制造过程中的浪费,同时也能够提高制造效率,缩短制造周期。
通过制定一套完整的制造流程,实现电路板制造质量和效率的双重提升。
3.设备的更新换代电路板制造流程中,设备的更新换代对制造工艺的改进具有重要的影响。
对于一些旧设备,可以通过调整和更新升级来进一步提高其制造效率和质量。
对于一些先进设备,应及时引进,以应对不断变化的市场需求。
四、总结电路板设计和制造工艺的优化研究是电子行业开展创新研发工作的重要方向。
通过优化电路板设计布局,提高电路板信号传输速度和精度,提高电路板制造流程的效率和质量,为产品提供更优质的品质和更高的可靠性,也为提高电子行业的发展水平和竞争力做出了重要的贡献。
第七章印制线路板的结构设计及制造工艺在组装工艺技术方面,印制电路板PCB(printed circuit boards)产品已经走过三个阶段,即通孔插装用PCB、表面安装用PCB和芯片封装用PCB。
7.1印制电路板结构设计的一般原则元器件布局与布线原则,对印制板上的元器件布局也基本适用。
但印制板又有其自身特点,如印制导线都是平面布置,单面印制板上导线不能相互交叉;铜箔的抗剥离强度较低,接点不易多次焊接;不宜采用一点接地等。
因此印制板上元器件布局与布线又有其自身特点。
7.1.1印制电路板的结构布局设计1.印制电路板的热设计由于印制电路板基材耐温能力和导热系数都比较低,铜箔的抗剥离强度随工作温度的升高而下降。
印制电路板的工作温度一般不能超过85℃。
2.印制电路板的减振缓冲设计印制电路板是电子产品中电路元件和器件的支撑件,它提供电路元件和器件之间的电气连接。
为提高印制板的抗振、抗冲击性能,板上的负荷应合理分布以免产生过大的应力。
3.印制电路板的抗电磁干扰设计7. 印制电路板的板面设计元器件应按电原理图顺序成直线排列,力求紧凑以缩短印制导线长度,并得到均匀的组装密度。
在保证电性能要求的前提下,元器件应平行或垂直于板面,并和主要板边平行或垂直。
在板面上分布均匀整齐。
一般不得将元件重叠安放,如果确实需要重叠,应采用结构件加以固定。
通常元器件布置在印制板的一面。
此种布置便于加工、安装和维修。
对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
机内调节,应放在印制板上便于调节的地方;机外调节,其位置与调节旋钮要在机箱上。
元件的标记或型号应朝向便于观察的一面。
7.1.2印制电路板上的元器件布线的一般原则1.电源线设计根据印制线路板电流的大小,尽量加粗电源线宽度,减少环路电阻。
同时使电源线、地线的走向和数据传递的方向一致,这样有助于增强抗噪声能力。
2. 地线设计⑴公共地线应布置在板的最边缘,便于印制板安装在机架上,也便于与机架(地)相连。
柔性电路板的结构、工艺及设计作者:李学民1、背景:随着越来越多的手机采用翻盖结构,柔性电路板也随之越来越多的被采用。
按照基材和铜铂的结合方式划分,柔性电路板可分为两种:有胶柔性板和无胶柔性板。
其中无胶柔性板的价格比有胶的柔性板要高得多,但是它的柔韧性、铜箔和基材的结合力、焊盘的平面度等参数也比有胶柔性板要好。
所以它一般只用于那些要求很高的场合,如:COF(CHIP ON FLEX,柔性板上贴装裸露芯片,对焊盘平面度要求很高)等。
由于其价格太高,目前在市场上应用的绝大部分柔性板还是有胶的柔性板。
下面我们要介绍和讨论的也是有胶的柔性板。
由于柔性板主要用于需要弯折的场合,若设计或工艺不合理,容易产生微裂纹,开焊等缺陷。
下面就是关于柔性电路板的结构及其在设计、工艺上的特殊要求2、柔性板的结构:按照导电铜箔的层数划分,分为单层板、双层板、多层板、双面板等,其结构分别如下:单层板的结构:层号描述材料典型厚度1 保护膜聚酰亚胺(PLOYMIDE)13um,26um2 透明胶环氧树脂或聚乙烯13um,26um3 导电层铜箔 18um,35um,70um4 透明胶环氧树脂或聚乙烯13um,26um5 基材聚酰亚胺(PLOYMIDE)13um,26um,50um6 焊盘镀层金、锡或焊锡这种结构的柔性板是最简单结构的柔性板。
通常基材+透明胶+铜箔是一套买来的原材料,保护膜+透明胶是另一种买来的原材料。
首先,铜箔要进行刻蚀等工艺处理来得到需要的电路,保护膜要进行钻孔以露出相应的焊盘。
清洗之后再用滚压法把两者结合起来。
然后再在露出的焊盘部分电镀金或锡等进行保护。
这样,大板就做好了。
一般还要冲压成相应形状的小电路板。
也有不用保护膜而直接在铜箔上印阻焊层的,这样成本会低一些但电路板的机械强度会变差。
除非强度要求不高但价格需要尽量低的场合,最好是应用贴保护膜的方法。
双层板的结构:层号描述材料典型厚度1 保护膜聚酰亚胺(PLOYMIDE)13um,26um2 透明胶环氧树脂或聚乙烯13um,26um3 导电层铜箔 18um,35um,70um4 透明胶环氧树脂或聚乙烯13um,26um5 基材聚酰亚胺(PLOYMIDE)13um,26um,50um6 焊盘镀层金、锡或焊锡7过孔电镀铜当电路的线路太复杂、单层板无法部线或需要铜箔以进行接地屏蔽时,就需要选 用双层板甚至多层板。
课题第4章印制电路板的结构设计及制造工艺4.1印制电路板结构设计的一般原则授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1.知道印制电路板的结构布局设计原理。
2.掌握印制电路板的元器件布线的一般原则。
3.了解印制导线的尺寸和图形。
4.了解印制电路板设计步骤和方法。
能力目标培养学生的综合思维能力,并为以后学习奠定认知基础。
情感目标培养学生严谨的科学态度、良好的职业道德素养和学习印制电路板知识的浓厚兴趣。
教法启发性讲解法教材分析重点印制电路板的结构布局难点印制电路板的元器件布线的一般原则教具单面和双面印制电路板多块,簧片式插头与插座,针孔式插头与插座板书设计第4章印制电路板的结构设计及制造工艺4.1印制电路板结构设计的一般原则§4.1.1印制电路板结构布局设计一、印制电路板的热设计二、印制电路板的缓冲设计三、印制电路板大的减震缓冲设计四、印制电路板的板面设计§4.1.2印制电路板的元器件布线的一般原则一、电源线设计二、地线设计三、信号线设计教学过程教学环节教学内容教学调控时间分配本章简介引入本章将向您介绍印制电路板的结构设计及制造工艺,具体阐述印制电路板的自身结构特点以及与其他电路板的不同。
印制电路板不同于?电路板有其自身的特点,因此在印制电路板上元器件布局和布线有其自身特点。
教师提问,同学回答。
导入新课,调动学生的学习积极性。
3分钟1分钟教学环节教学内容教学调控时间分配新授课4.1印制电路板结构设计的一般原则§4.1.1印制电路板的结构布局设计一、印制电路板的热设计由于印制电路板基材耐热能力和导热能力较低应及时降温。
降温的方法是采用对流散热,自然通风,强迫风冷。
散热主要方法:均匀分布热负载,元器件装散热器,板与元器件间设置带状导热条,局部或全部风冷。
二、印制电路板的减震缓冲设计板上的负荷应合理分布以免产生过大的应力。
对于大而重的元器件考虑降低重心或加金属构件固定;对于较大的电路板,应加强其机械强度。
