三相异步电动机的结构与其作用

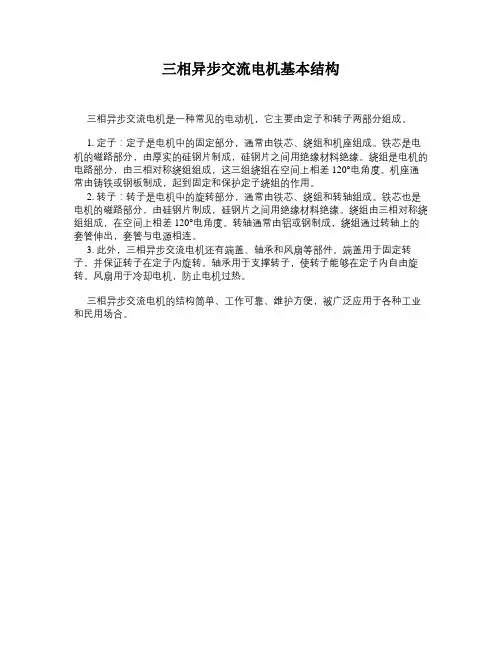

三相异步交流电机基本结构
三相异步交流电机是一种常见的电动机，它主要由定子和转子两部分组成。

1. 定子：定子是电机中的固定部分，通常由铁芯、绕组和机座组成。

铁芯是电机的磁路部分，由厚实的硅钢片制成，硅钢片之间用绝缘材料绝缘。

绕组是电机的电路部分，由三相对称绕组组成，这三组绕组在空间上相差120°电角度。

机座通常由铸铁或钢板制成，起到固定和保护定子绕组的作用。

2. 转子：转子是电机中的旋转部分，通常由铁芯、绕组和转轴组成。

铁芯也是电机的磁路部分，由硅钢片制成，硅钢片之间用绝缘材料绝缘。

绕组由三相对称绕组组成，在空间上相差120°电角度。

转轴通常由铝或钢制成，绕组通过转轴上的套管伸出，套管与电源相连。

3. 此外，三相异步交流电机还有端盖、轴承和风扇等部件。

端盖用于固定转子，并保证转子在定子内旋转。

轴承用于支撑转子，使转子能够在定子内自由旋转。

风扇用于冷却电机，防止电机过热。

三相异步交流电机的结构简单、工作可靠、维护方便，被广泛应用于各种工业和民用场合。

三相异步电动机的结构和工作原理教案三相异步电动机是一种常见的电动机类型，广泛应用于工业和民用领域。

本教案将介绍三相异步电动机的结构和工作原理。

一、结构三相异步电动机主要由定子、转子、末端盖和轴承等部分组成。

1. 定子：定子是电动机的静止部分，通常由铁芯和绕组构成。

铁芯有一个圆柱形的铁心，其表面绕有三个同心的线圈，称为定子绕组。

定子绕组通常由电极绕制而成，一般采用纵向排列。

2. 转子：转子是电动机的旋转部分，通常由铁芯和导体构成。

转子铁芯是一种具有凸出的“鳍片”的圆柱形铁心，用于支撑导体。

导体有时被称为“浅槽”，其走向平行于转子轴线，被包裹在转子铁芯内。

3. 末端盖：末端盖是电动机的机械支撑部分，包括轴承，以支撑转子。

轴承和末端盖通常由金属铸造而成。

4. 轴承：轴承是末端盖中的机械部分，用于支撑和定位转子的轴。

常见的轴承类型包括球轴承和滚筒轴承等。

二、工作原理三相异步电动机的工作原理基于磁场的相互作用。

当交流电被施加到定子绕组时，电流流过绕组，产生一个旋转磁场。

这个旋转磁场旋转于定子绕组的内部，而不直接作用于转子。

转子是由导体制成的，导体内的电子可以被电流激励，使得它们以磁场的作用形成一个感应电流。

在相对运动的磁场的作用下，感应电流在导体内产生相对运动和电场，从而产生一个相对运动力的作用。

因为定子磁场和转子导体的相对运动，转子体验到一种旋转场，它被称为感应电机。

旋转的场在转子导体中产生感应电流，因此转子呈现一个离心力，并且沿着定子磁场的方向进行旋转。

三相异步电动机的旋转速度由定子电气频率和电气极数决定。

它们与电动机的诸如负载和输入电压等因素也有关系。

在标准工艺中，三相异步电动机的最大转速为1750-1800转/分。

三、总结三相异步电动机是一种广泛应用于工业和民用领域的电动机类型。

它们的结构和工作原理关键是定子和转子之间的电场和磁场相互作用，这使得转子能够沿着定子磁场方向进行旋转。

理解这些基本原理对于维护和操作三相异步电动机至关重要。

三相异步电动机的结构及工作原理一、结构1.定子：定子是三相异步电动机的固定部分，由一组三相绕组和铁心组成。

定子绕组是由若干个线圈组成的，线圈中通以三相交流电流。

定子线圈的排列方式有很多种，常见的是星形和三角形。

2.转子：转子是三相异步电动机的旋转部分，它位于定子内部，可以自由转动。

转子一般由铸铁、硅钢片等材料制成，其外部有凸起的鳍片，用于散热。

3.末端盖：末端盖是封闭定子和转子的部件，它使电机的内部结构不受外界的干扰，并起到保护电机的作用。

4.风机：风机是将冷却气流引入电机内部，冷却电机的部件。

通常位于转子的轴上。

5.轴承：轴承用于支撑转子的转动，并减小摩擦损失。

6.绝缘材料：为了防止电机出现电击、漏电或短路等安全问题，电机内使用绝缘材料，如绝缘胶带、绝缘漆等。

二、工作原理1.感应定律：当三相异步电动机的定子绕组中通以三相交流电流时，根据感应定律，定子的磁场会随电流产生变化，从而在定子和转子之间产生感应电磁场。

2.洛伦兹力定律：当有导电体在磁场中运动时，会受到洛伦兹力的作用。

在三相异步电动机中，转子在感应电磁场的作用下，会受到洛伦兹力的作用，使转子旋转起来。

1.启动：当三相异步电动机启动时，通过外部电源施加的电压使定子绕组通以三相交流电流。

由于定子通电，产生的磁场会引起转子中的感应电磁场，从而使转子受到洛伦兹力的作用，开始旋转。

2.运行：当转子开始旋转后，根据转子和定子之间的磁场耦合作用，磁场的变化会引起定子绕组中感应电流的变化。

这些感应电流会产生一个与定子的磁场相反的磁场，从而与转子的磁场相互作用。

3.差动效应：由于定子和转子的磁场相互作用，铁心中会有幅度不断变化的磁场，这种现象称为差动效应。

差动效应使得电动机的输出速度和负载之间能够保持相对稳定的差异。

4.调速：三相异步电动机的转速取决于输入的电压频率和负载的阻力。

通过改变输入的电压频率和负荷的阻力，可以实现对三相异步电动机的调速。

总结：三相异步电动机的结构复杂，但工作原理相对简单。

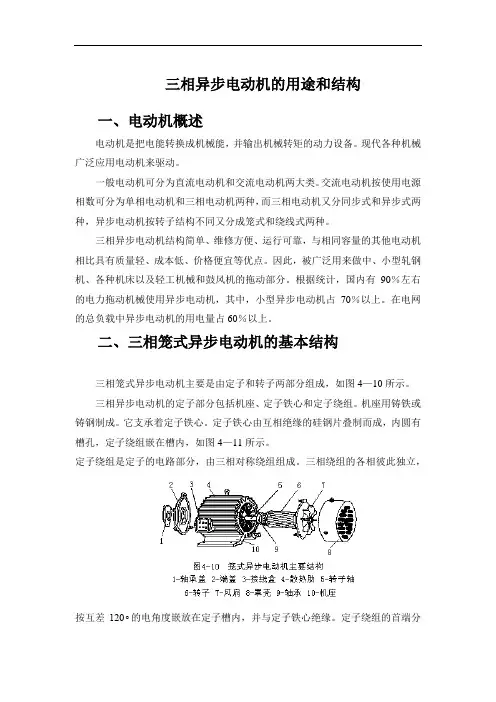

三相异步电动机的用途和结构一、电动机概述电动机是把电能转换成机械能，并输出机械转矩的动力设备。

现代各种机械广泛应用电动机来驱动。

一般电动机可分为直流电动机和交流电动机两大类。

交流电动机按使用电源相数可分为单相电动机和三相电动机两种，而三相电动机又分同步式和异步式两种，异步电动机按转子结构不同又分成笼式和绕线式两种。

三相异步电动机结构简单、维修方便、运行可靠，与相同容量的其他电动机相比具有质量轻、成本低、价格便宜等优点。

因此，被广泛用来做中、小型轧钢机、各种机床以及轻工机械和鼓风机的拖动部分。

根据统计，国内有90％左右的电力拖动机械使用异步电动机，其中，小型异步电动机占70％以上。

在电网的总负载中异步电动机的用电量占60％以上。

二、三相笼式异步电动机的基本结构三相笼式异步电动机主要是由定子和转子两部分组成，如图4—10所示。

三相异步电动机的定子部分包括机座、定子铁心和定子绕组。

机座用铸铁或铸钢制成。

它支承着定子铁心。

定子铁心由互相绝缘的硅钢片叠制而成，内圆有槽孔，定子绕组嵌在槽内，如图4—11所示。

定子绕组是定子的电路部分，由三相对称绕组组成。

三相绕组的各相彼此独立，按互差120°的电角度嵌放在定子槽内，并与定子铁心绝缘。

定子绕组的首端分别用U1，V1，W1表示，而绕组的末端分别用U2，V2，W2表示。

转子由转子铁心、转子绕组和转轴等部分组成。

转子铁心是由外圆有槽孔的硅钢片叠制而成，槽内放置铜条(或铸铝)。

铁心两端分别用导电的端环将槽内的铜条连接起来，形成短接回路；如果去掉转子铁心，转子的结构与笼子相似，如图4—12所示。

绕线式异步电动机只是转子结构不同，它的转子是由绕组组成的，与定子绕组一样也是三相的。

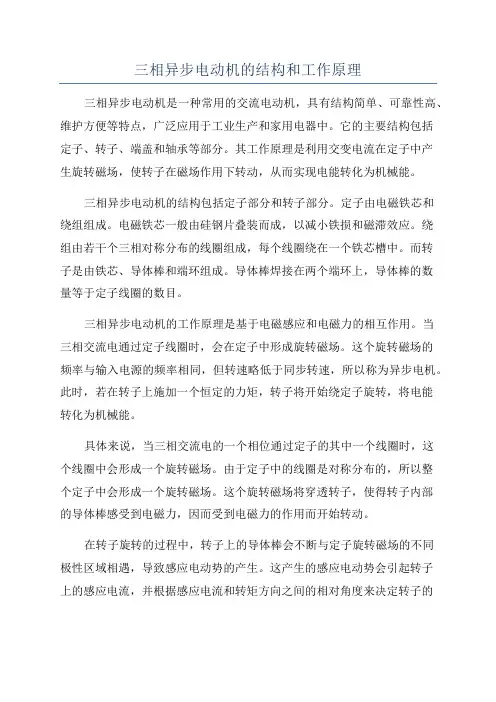

三相异步电动机的结构和工作原理三相异步电动机是一种常用的交流电动机，具有结构简单、可靠性高、维护方便等特点，广泛应用于工业生产和家用电器中。

它的主要结构包括定子、转子、端盖和轴承等部分。

其工作原理是利用交变电流在定子中产生旋转磁场，使转子在磁场作用下转动，从而实现电能转化为机械能。

三相异步电动机的结构包括定子部分和转子部分。

定子由电磁铁芯和绕组组成。

电磁铁芯一般由硅钢片叠装而成，以减小铁损和磁滞效应。

绕组由若干个三相对称分布的线圈组成，每个线圈绕在一个铁芯槽中。

而转子是由铁芯、导体棒和端环组成。

导体棒焊接在两个端环上，导体棒的数量等于定子线圈的数目。

三相异步电动机的工作原理是基于电磁感应和电磁力的相互作用。

当三相交流电通过定子线圈时，会在定子中形成旋转磁场。

这个旋转磁场的频率与输入电源的频率相同，但转速略低于同步转速，所以称为异步电机。

此时，若在转子上施加一个恒定的力矩，转子将开始绕定子旋转，将电能转化为机械能。

具体来说，当三相交流电的一个相位通过定子的其中一个线圈时，这个线圈中会形成一个旋转磁场。

由于定子中的线圈是对称分布的，所以整个定子中会形成一个旋转磁场。

这个旋转磁场将穿透转子，使得转子内部的导体棒感受到电磁力，因而受到电磁力的作用而开始转动。

在转子旋转的过程中，转子上的导体棒会不断与定子旋转磁场的不同极性区域相遇，导致感应电动势的产生。

这产生的感应电动势会引起转子上的感应电流，并根据感应电流和转矩方向之间的相对角度来决定转子的转向。

当感应电流通过转子的导体棒时，又会产生一个磁场，与定子磁场相互作用，产生一个转矩，这个转矩将推动转子继续转动。

需要注意的是，由于转子的旋转磁场相对于定子的旋转磁场略慢，所以差值产生了转矩。

这个转矩试图将转子的转速拉近到同步转速，这个转矩被称为载荷转矩。

异步电动机的转速是根据负载和输入电源的频率来决定的，当负载增加时，转速会下降，当负载减小时，转速会提高。

总结起来，三相异步电动机的结构由定子和转子组成，利用交变电流在定子中产生旋转磁场，使转子在磁场作用下转动，实现了电能到机械能的转换。

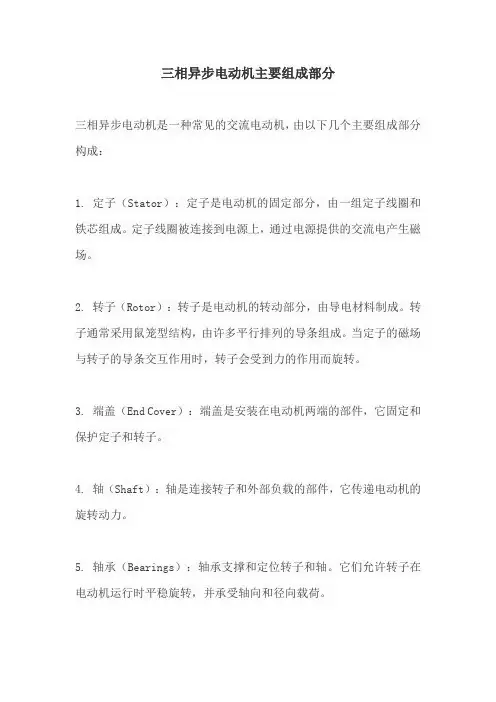

三相异步电动机主要组成部分
三相异步电动机是一种常见的交流电动机，由以下几个主要组成部分构成：
1. 定子（Stator）：定子是电动机的固定部分，由一组定子线圈和铁芯组成。

定子线圈被连接到电源上，通过电源提供的交流电产生磁场。

2. 转子（Rotor）：转子是电动机的转动部分，由导电材料制成。

转子通常采用鼠笼型结构，由许多平行排列的导条组成。

当定子的磁场与转子的导条交互作用时，转子会受到力的作用而旋转。

3. 端盖（End Cover）：端盖是安装在电动机两端的部件，它固定和保护定子和转子。

4. 轴（Shaft）：轴是连接转子和外部负载的部件，它传递电动机的旋转动力。

5. 轴承（Bearings）：轴承支撑和定位转子和轴。

它们允许转子在电动机运行时平稳旋转，并承受轴向和径向载荷。

6. 冷却系统（Cooling System）：三相异步电动机通常需要冷却系统来保持工作温度在合理范围内。

冷却系统可以采用风冷或液冷方式，以确保电动机正常运行。

除了以上主要组成部分，三相异步电动机还可能包括起动器、绝缘材料、连接器、外壳等其他辅助部件，以满足不同应用和操作需求。

这些组成部分共同协作，使得三相异步电动机能够将电能转化为机械能，并提供动力驱动各种机械设备和系统。

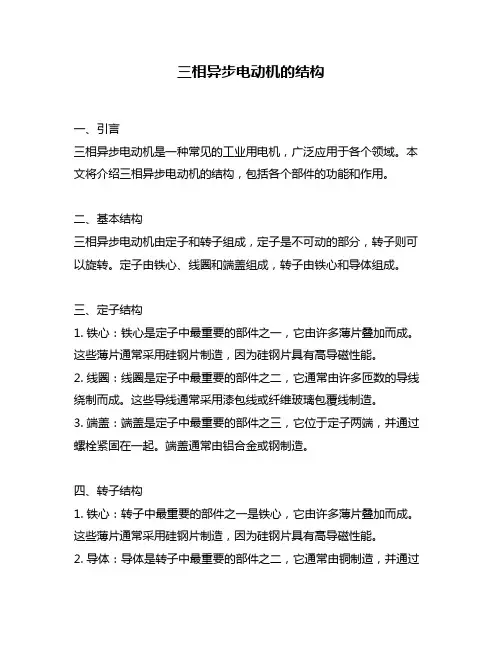

三相异步电动机的结构一、引言三相异步电动机是一种常见的工业用电机，广泛应用于各个领域。

本文将介绍三相异步电动机的结构，包括各个部件的功能和作用。

二、基本结构三相异步电动机由定子和转子组成，定子是不可动的部分，转子则可以旋转。

定子由铁心、线圈和端盖组成，转子由铁心和导体组成。

三、定子结构1. 铁心：铁心是定子中最重要的部件之一，它由许多薄片叠加而成。

这些薄片通常采用硅钢片制造，因为硅钢片具有高导磁性能。

2. 线圈：线圈是定子中最重要的部件之二，它通常由许多匝数的导线绕制而成。

这些导线通常采用漆包线或纤维玻璃包覆线制造。

3. 端盖：端盖是定子中最重要的部件之三，它位于定子两端，并通过螺栓紧固在一起。

端盖通常由铝合金或钢制造。

四、转子结构1. 铁心：转子中最重要的部件之一是铁心，它由许多薄片叠加而成。

这些薄片通常采用硅钢片制造，因为硅钢片具有高导磁性能。

2. 导体：导体是转子中最重要的部件之二，它通常由铜制造，并通过槽口固定在铁心上。

导体的形状和数量会影响电机的性能和效率。

五、其他部件1. 轴承：轴承是电机的支撑部件，它可以使转子旋转时保持平衡。

轴承通常由滚珠轴承或滑动轴承制造。

2. 风扇：风扇是电机的散热设备，它可以将电机内部产生的热量散发出去。

风扇通常由塑料或金属制造。

3. 端盖：端盖是电机的封闭装置，它可以保护电机内部不受外界影响。

端盖通常由铝合金或钢制造。

六、工作原理三相异步电动机的工作原理基于旋转磁场理论。

当三相交流电源加到定子上时，会在定子中产生一个旋转磁场。

这个旋转磁场会传递到转子中，使得转子也开始旋转。

七、总结三相异步电动机是一种常见的工业用电机，它由定子和转子组成。

定子由铁心、线圈和端盖组成，转子由铁心和导体组成。

除此之外，电机还包括轴承、风扇和端盖等其他部件。

三相异步电动机的工作原理基于旋转磁场理论。

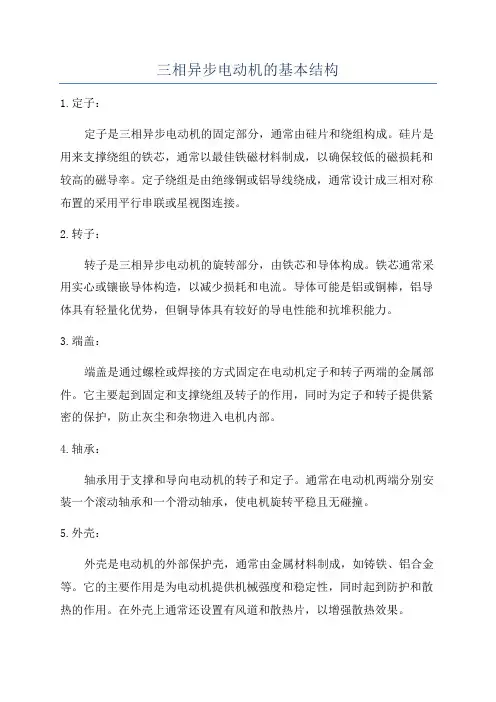

三相异步电动机的基本结构
1.定子：
定子是三相异步电动机的固定部分，通常由硅片和绕组构成。

硅片是用来支撑绕组的铁芯，通常以最佳铁磁材料制成，以确保较低的磁损耗和较高的磁导率。

定子绕组是由绝缘铜或铝导线绕成，通常设计成三相对称布置的采用平行串联或星视图连接。

2.转子：
转子是三相异步电动机的旋转部分，由铁芯和导体构成。

铁芯通常采用实心或镶嵌导体构造，以减少损耗和电流。

导体可能是铝或铜棒，铝导体具有轻量化优势，但铜导体具有较好的导电性能和抗堆积能力。

3.端盖：
端盖是通过螺栓或焊接的方式固定在电动机定子和转子两端的金属部件。

它主要起到固定和支撑绕组及转子的作用，同时为定子和转子提供紧密的保护，防止灰尘和杂物进入电机内部。

4.轴承：
轴承用于支撑和导向电动机的转子和定子。

通常在电动机两端分别安装一个滚动轴承和一个滑动轴承，使电机旋转平稳且无碰撞。

5.外壳：
外壳是电动机的外部保护壳，通常由金属材料制成，如铸铁、铝合金等。

它的主要作用是为电动机提供机械强度和稳定性，同时起到防护和散热的作用。

在外壳上通常还设置有风道和散热片，以增强散热效果。

除了上述基本结构之外，三相异步电动机还常常配备一些附属设备，例如电缓启动器、刹车器、边线装置等，以满足不同的使用要求。

综上所述，三相异步电动机的基本结构包括定子、转子、端盖、轴承和外壳等部分。

这些部件相互配合，以实现电动机的转动。

不同的部件在保证电机正常运行的同时，也为电机提供保护和散热等功能。

三相异步电动机的用途和结构一、三相异步电动机的用途1.工业生产：三相异步电动机广泛应用于许多工业生产领域，如机械制造、矿山、石化、冶金、纺织、造纸、水泥等行业。

在这些行业中，三相异步电动机通常用于驱动各种设备和机械，如风机、水泵、压缩机、输送带、破碎机、切割机等。

它们能够提供稳定可靠的动力，保证生产过程的正常运行。

2.交通运输：三相异步电动机也被广泛应用于交通运输行业。

例如，电动火车通常使用三相异步电动机作为驱动器，提供动力。

此外，地铁、电车、电动车、电动船等交通工具也常常使用三相异步电动机。

3.家用电器：三相异步电动机也用于一些家用电器中。

例如，家用抽油烟机、洗衣机、洗碗机、冰箱、空调等都含有三相异步电动机。

这些电动机能够提供稳定可靠的动力，使家用电器正常运行。

4.风力发电：在风力发电系统中，三相异步电动机被用作发电机。

风力发电机组通过风力驱动，将机械能转换为电能，供应给电力网络。

5.农业：三相异步电动机也在农业领域得到广泛应用。

在农田灌溉、风机通风、农机驱动等方面，它们能够提供稳定的动力，提高农业生产的效率。

二、三相异步电动机的结构1.定子：定子是由一片片铁心叠装而成的。

铁心上安装有绕组，通过定子线圈和供电网之间的电磁感应，产生磁场。

定子上的绕组通常是三相的，每相绕组相互平衡对称，通过三相交流电供电。

2.转子：转子是由铁心制成，通常呈杯状。

转子上的铁心由许多肋骨组成，肋骨之间留有空隙。

转子中有导体条，这些导体条被固定在肋骨间，与定子的磁场相互作用，产生感应电流。

导体条通常由铝制成，以减少转子的重量。

以上便是三相异步电动机的结构和用途的介绍。

三相异步电动机作为一种非常重要的电动机类型，其广泛的应用领域和结构特点使其成为现代工业和社会生活中不可或缺的一部分。

列出三相异步电动机的主要组成部分和各部分的作用
三相异步电动机的主要组成部分包括定子、转子、端盖、轴、轴承和外壳。

1. 定子：定子是电动机的固定部分，由绕组（定子绕组）与铁心构成。

定子绕组通常由三相对称的铜线绕成，用于产生旋转磁场。

2. 转子：转子是电动机的旋转部分，由铁心和导体构成。

转子中的导体（通常是铜导条或铝导条）与定子绕组的磁场相互作用，产生电磁感应力从而产生转矩。

3. 端盖：端盖是电动机的封闭部分，用于固定定子和转子以及保护内部部件。

4. 轴：轴是连接转子和外部负载的零件，它将转动力传递到外部负载。

5. 轴承：轴承用于支撑转子轴，减少摩擦和磨损，保证电动机的正常运转。

6. 外壳：电动机的外壳起到保护内部部件的作用，同时防止外部物体进入电机内部。

这些部件的作用是相互协作，通过旋转磁场在定子和转子之间产生电磁感应力，从而使转子旋转，并将电能转化为机械能。

这样，三相异步电动机可以实现驱动各种工业设备和机械。
