PPP_pap单向认证

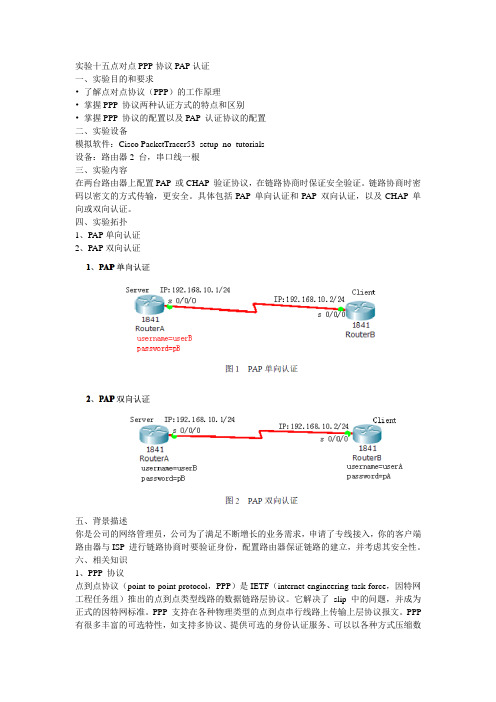

实验十五点对点PPP协议PAP认证一、实验目的和要求•了解点对点协议（PPP）的工作原理•掌握PPP 协议两种认证方式的特点和区别•掌握PPP 协议的配置以及PAP 认证协议的配置二、实验设备模拟软件：Cisco PacketTracer53_setup_no_tutorials设备：路由器2 台，串口线一根三、实验内容在两台路由器上配置PAP 或CHAP 验证协议，在链路协商时保证安全验证。

链路协商时密码以密文的方式传输，更安全。

具体包括PAP 单向认证和PAP 双向认证，以及CHAP 单向或双向认证。

四、实验拓扑1、PAP单向认证2、PAP双向认证五、背景描述你是公司的网络管理员，公司为了满足不断增长的业务需求，申请了专线接入，你的客户端路由器与ISP 进行链路协商时要验证身份，配置路由器保证链路的建立，并考虑其安全性。

六、相关知识1、PPP 协议点到点协议（point to point protocol，PPP）是IETF（internet engineering task force，因特网工程任务组）推出的点到点类型线路的数据链路层协议。

它解决了slip 中的问题，并成为正式的因特网标准。

PPP 支持在各种物理类型的点到点串行线路上传输上层协议报文。

PPP 有很多丰富的可选特性，如支持多协议、提供可选的身份认证服务、可以以各种方式压缩数据、支持动态地址协商、支持多链路捆绑等等。

这些丰富的选项增强了PPP 的功能。

同时，不论是异步拨号线路还是路由器之间的同步链路均可使用。

因此，应用十分广泛。

PPP 提供了两种可选的身份认证方法：口令验证协议PAP（password authentication protocol，PAP）和质询握手协议（challenge handshake authentication protocol，chap）。

如果双方协商达成一致，也可以不使用任何身份认证方法。

2、PAP 验证原理PAP 是一个简单的、实用的身份验证协议。

PPP的CHAP认证和PAP认证Chap 和pap 认证有很多种，有单项的，有双向的。

单项chap认证。

(R1作为服务器端)R1(config)#interface s4/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#encapsulation ppp \\封装PPP协议R1(config-if)#ppp authentication chap \\开启认证，认证方式为chap认证R1(config-if)#exitR1(config)#username R2 password 0 123456 \\创建用户R2 ，用于识别认证客户端R2(config)#interface s4/0R2(config-if)#ip address 192.168.1.2 255.255.255.0R2(config-if)#encapsulation ppp \\封装PPP协议R2(config-if)#exitR2(config)#username R1 password 0 123456 \\创建用户R1，用于识别想服务器端单项pap 认证。

（R1作为服务器端）R1(config)#interface s4/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#encapsulation ppp \\封装PPP协议R1(config-if)#ppp authentication pap \\开启认证，认证方式为pap (服务器断开启)R1(config-if)#exitR1(config)#username R2 password 0 123456 \\创建的用户为客户端的主机名R2(config)#interface s4/0R2(config-if)#ip address 192.168.1.2 255.255.255.0R2(config-if)#encapsulation pppR2(config-if)#ppp pap sent-username R2 password 0 123456 \\定义客户端所要发送的用户名和密码，一般是发送跟自己主机名一样的的用户。

4.1 广域网协议封装与PPP的PAP认证【项目情境】假设你是公司的网络管理员，公司为了满足不断增长的业务需求，申请了专线接入，当客户端路由器与ISP进行链路协商时，需要验证身份，以保证链路的安全性。

也是对ISP进行正常的交费与后续合作的重要保证。

要求链路协商时以明文的方式进行传输。

【项目目的】1.掌握广域网链路的多种封装形式。

2.掌握ppp协议的封装与PAP验证配置。

3.掌握PAP配置的测试方法、观察和记录测试结果。

4.了解PAP以明文方式，通过两次握手，完成验证的过程。

【相关设备】路由器两台、V.35线缆一对。

【项目拓扑】【项目任务】1.如上图搭建网络环境，并对两个路由器关闭电源，分别扩展一个同异步高速串口模块(WIC-2T)。

两个路由器之间使用V.35的同步线缆连接，RouterA的S0/1口连接的是DCE端，RouterB的S0/1口连接的是DTE端。

配置RouterA和RouterB的S0/1口地址。

在RouterA的S0/1口上配置同步时钟为64000。

2.在两个路由器的连接专线上封装广域网协议PPP，并查看端口的显示信息，测试两个路由器之间的联连性。

(封装的广域网协议还有：HDLC、X.25、Frame-relay、ATM，双方封装的协议必须相同，否则不通)3.在两个路由器的连接专线上建立PPP协议的PAP认证，RouterA 为被验证方，RouterB为验证方(即密码验证协议，双方通过两次握手，完成验证过程)，并测试两个路由器之间的联连性(明文方式进行密码验证，通过PPP的LCP层链路建立成功，两个路由器才可互通)。

先通过show running-config来查看配置。

4.在RouterB上启用debug命令验证配置，需要把S0/1进行一次shutdown再开启，观察和感受链路的建立和认证过程。

5.最后把配置以及ping的结果截图打包，以“学号姓名”为文件名，提交作业。

6.使用锐捷设备（2、3人一组）完成上面的步骤（端口见如下拓扑图）【实验命令】1.在两个路由器的连接专线上封装广域网协议PPPRouterA(config)#interface serial 0/1RouterA(config-if)#encapsulation pppRouterB(config)#interface serial 0/1RouterB(config-if)#encapsulation ppp2.查看封装端口的显示信息RouterA#show interfaces serial 0/13.在两个路由器的连接专线上建立PPP协议的PAP认证RouterA(config)#interface serial 0/1RouterA(config-if)#ppp pap sent-username RouterA password 0 123RouterB(config)#username RouterA password 0 123RouterB(config)#interface serial 0/1RouterB(config-if)#ppp authentication pap4.在RouterB上启用debug命令RouterB#debug ppp authenticationRouterB#debug ppp negotiation5.把RouterB 的S0/1进行一次shutdown再开启，观察和感受链路的建立和认证过程。

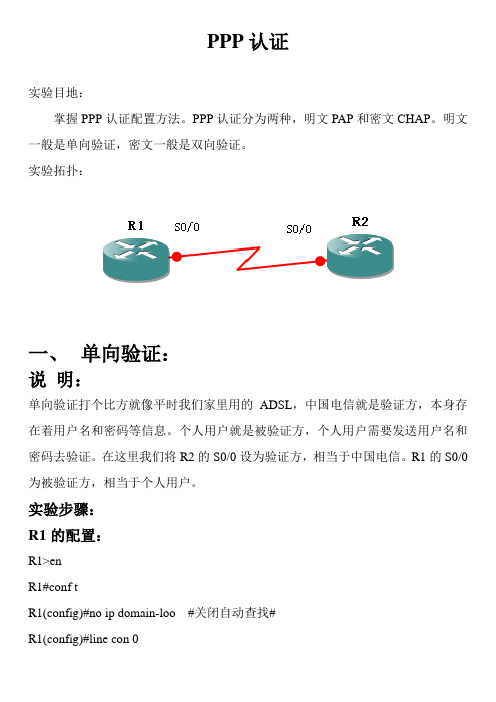

PPP认证实验目地：掌握PPP认证配置方法。

PPP认证分为两种，明文PAP和密文CHAP。

明文一般是单向验证，密文一般是双向验证。

实验拓扑：一、单向验证：说明：单向验证打个比方就像平时我们家里用的ADSL，中国电信就是验证方，本身存在着用户名和密码等信息。

个人用户就是被验证方，个人用户需要发送用户名和密码去验证。

在这里我们将R2的S0/0设为验证方，相当于中国电信。

R1的S0/0为被验证方，相当于个人用户。

实验步骤：R1的配置：R1>enR1#conf tR1(config)#no ip domain-loo #关闭自动查找#R1(config)#line con 0R1(config-line)#exec-t 0 0 #设置不超进#R1(config-line)#logg syn #同步路由器信息#R1(config-line)#exitR1(config)#int ser 0/0R1(config-if)#ip add 12.1.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#encapsulation ppp #配置接口的封装类型为PPP#R1(config-if)#ppp pap sent-username R1 password ccnp #发送用户名和密码#R2的配置：R2>enR2#conf tR2(config)#no ip domain-looR2(config)#line con 0R2(config-line)#exec-t 0 0R2(config-line)#logg synR2(config-line)#exitR2(config)#username R1 password ccnp #设置用户名和密码，用户名为被验证方的hostname。

就是上面的R1。

#R2(config)#int ser 0/0R2(config-if)#ip add 12.1.1.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shR2(config-if)#encapsulation ppp #配置接口的封装类型为PPP#R2(config-if)#ppp authentication pap #开启PPP验证方式PAP#验证：R1(config-if)#do ping 12.1.1.2 #在R1上Ping R2，是通的# Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.1.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 4/36/84 ms R2(config)#exitR2#ping 12.1.1.1 #在R2上Ping R1，是通的#Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.1.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 12/41/92 ms R2#R1(config-if)#do sh int ser 0/0Serial0/0 is up, line protocol is upHardware is GT96K SerialInternet address is 12.1.1.1/24MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation PPP, LCP OpenOpen: IPCP, CDPCP, loopback not setKeepalive set (10 sec)CRC checking enabledLast input 00:00:42, output 00:00:00, output hang neverLast clearing of "show interface" counters 00:15:34Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: weighted fairOutput queue: 0/1000/64/0 (size/max total/threshold/drops) Conversations 0/1/256 (active/max active/max total)Reserved Conversations 0/0 (allocated/max allocated)Available Bandwidth 1158 kilobits/sec5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec179 packets input, 7525 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort187 packets output, 7332 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsDCD=up DSR=up DTR=up RTS=up CTS=upR2(config)#do sh int ser 0/0Serial0/0 is up, line protocol is upHardware is GT96K SerialInternet address is 12.1.1.2/24MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255 Encapsulation PPP, LCP OpenOpen: IPCP, CDPCP, loopback not set这里可以看出Keepalive set (10 sec)CRC checking enabledLast input 00:00:38, output 00:00:03, output hang neverLast clearing of "show interface" counters 00:25:43Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: weighted fairOutput queue: 0/1000/64/0 (size/max total/threshold/drops) Conversations 0/1/256 (active/max active/max total)Reserved Conversations 0/0 (allocated/max allocated)Available Bandwidth 1158 kilobits/sec5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec219 packets input, 8452 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort212 packets output, 8965 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsDCD=up DSR=up DTR=up RTS=up CTS=up。

配置PPP单向PAP认证协议案例PPP协议是数据链路层常用的协议，学习计算机网络的初学者，可以通过配置PPP协议练习使用路由器的配置命令，学会在不同的命令模式之间切换，不断提高自己的网络操作技能。

本案例的练习的知识内容包括：1、学习思科路由器常用命令及命令模式的切换；2、学习如何PacketTracer模拟器中如何配置简单的PPP协议网络；3、学会测试配置PPP协议以后网络的运行情况，学习PPP协议的认证过程。

首先，我们复习一下以前学习的内容，出于对网络安全的考虑，各个厂家的路由器的命令模式一般有5种：第一种为用户模式：开机上电后路由器首先进入的是用户模式，提示符一般是“router>”的提示；第二种为特权模式：要从用户模式到特权模式，输入enable提示符表现为“router#”；第三种为全局模式：从特权模式切换到全局配置模式，需要在“router#”后面，输入conft （备注：该命令的全称为configterminal）；此时命令行的提示符表现为“router（config）#”；第四种为端口模式：从全局配置模式切换到接口模式，需要在“router（config）#”下，输入需要配置的接口：intfacef0/1（注：f表示fastEthernet）,提示符表现为“router（config-if）#”第五种为其他模式：包括从特权模式进入VLAN、从全局模式进入路由配置和线路访问接口等等，从全局模式到路由配置模式，输入：routerrip(表示配置rip协议)，命令提示符为“router(config-router)#”如果从当前的模式退回，多次输入：exit，可以逐层退回到用户模式。

也可以输入：end，可以从权限高的级别退回到特权模式，end命令的使用可以方便我们运行ping命令 show命令的使用。

下图就是各个命令模式切换的示意图。

学习PPP-PAP认证协议的配置：PPP支持两种授权协议:PAP和CHAP.(PAP , Password Authentication Protocol)密码协议通过两次握手，一种建立点到点链路的简单方法。

福建工程学院国脉信息学院实验指导书实验一抓PPP(PAP/CHAP)包及协议分析基础一、实验目的1、掌握抓包软件Wireshark的应用2、掌握交换机路由器仿真环境中抓包工具的应用3、掌握抓PPP包并能进行分析4、理解PAP、CHAP协议原理二、实验环境Internet协议分析仿真实验平台（Dynamips、SecureCRT等）三、实验任务1、Wireshark在Windows中的安装与应用2、Dynamips的安装与应用2、路由器串口间的PPP包并进行分析3、通过抓获的数据包分析PAP、CHAP协议的原理四、实验步骤1、Wireshark在Windows中的安装与应用打开wireshark-win32-1..4.9中文版，进行安装。

点击“next”，进行下一步。

点击“I Agree”,进行下一步。

点击“next”，进行下一步。

点击“Install”,进行安装。

点击“next”，进行下一步。

完成安装，运行程序。

3、Dynamips的安装与应用点击dynamic安装包，进入安装界面。

点击next，进入下一步。

同意安装协议，点击I Agree 进入下一步。

使用默认安装名Dynagen，点击instal选项进行安装。

安装已完成，点击Finish完成安装。

安装完成后可以在桌面上看到以下程序。

4.添加硬件1）打开“控制面板”，双击：添加硬件点击next，进入下一步。

点击next，进入下一步。

选择“添加新的硬件设备”，点击“下一步”。

选择手动安装，点击“下一步”。

选择“网络适配器”进行安装，点击“下一步”点击“完成”，添加硬件成功。

打开本地连接2，先“停用”，再“启用”以记事本方式打开1）.将路由器的运行目录定位：按上图的标记1,2在D:\创建文件夹sikeVlab；在文件夹sikeVlab中创建两个文件夹temp，IOS；在文件夹temp中创建文件夹PPP；2）.把放进文件夹PPP中。

打开Network device list，将“3”部分替代为下面内容。

认证协议介绍一PPP：点对点协议（PPP：Point to Point Protocol）PPP（点到点协议）是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。

这种链路提供全双工操作，并按照顺序传递数据包。

设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。

点对点协议（PPP）为在点对点连接上传输多协议数据包提供了一个标准方法。

PPP 最初设计是为两个对等节点之间的IP 流量传输提供一种封装协议。

在TCP-IP 协议集中它是一种用来同步调制连接的数据链路层协议（OSI 模式中的第二层），替代了原来非标准的第二层协议，即SLIP。

除了IP 以外PPP 还可以携带其它协议，包括DECnet和Novell的Internet 网包交换（IPX）。

（1）PPP具有动态分配IP地址的能力，允许在连接时刻协商IP地址；（2）PPP支持多种网络协议，比如TCP/IP、NetBEUI、NWLINK等；（3）PPP具有错误检测以及纠错能力，支持数据压缩；（4）PPP具有身份验证功能。

值（A=FFH，C=03H）；协议域（两个字节）取0021H表示IP分组，取8021H表示网络控制数据，取C021H表示链路控制数据；帧校验域（FCS）也为两个字节，它用于对信息域的校验。

若信息域中出现7EH，则转换为（7DH，5EH）两个字符。

当信息域出现7DH时，则转换为（7DH，5DH）。

当信息流中出现ASCII码的控制字符（即小于20H），即在该字符前加入一个7DH字符。

封装：一种封装多协议数据报的方法。

PPP 封装提供了不同网络层协议同时在同一链路传输的多路复用技术。

PPP 封装精心设计，能保持对大多数常用硬件的兼容性，克服了SLIP不足之处的一种多用途、点到点协议，它提供的WAN数据链接封装服务类似于LAN所提供的封闭服务。

所以，PPP不仅仅提供帧定界，而且提供协议标识和位级完整性检查服务。

PPP实验报告学号 _________ 学生姓名_____ 实验时间____________________课程名称：网络管理与维护辅导教师：【实验名称】点到点协议PPP配置实验【实验任务】任务1：配置PPP协议的PAP认证实验任务2：配置PPP协议的CHAP单向认证实验任务1：配置PPP协议的PAP认证实验【实验目的】掌握在路由器serial接口上PPP封装以及实现PAP验证的配置方法，理解PAP验证的一般过程。

【实验设备和连接】实验设备和连接如下图所示，通过V.35连接线把两台锐捷R1762路由器的Serial接口连接起来，路由器分别命名为R1、R2。

图1PPP的PAP认证实验【实验分组】每四名同学为一组，其中每两人一小组，每小组各自独立完成实验。

【实验内容】步骤1：路由器基本配置：包括配置设备名、接口地址、启用接口；R1的配置如下：Router> enablePassword:Router# config terminalRouter (config)# hostname R1 ！设备名为R1R1(config)# interface serial 1/2 ！进入S1/2接口模式R1(config-if)# ip address 172.16.10.1 255.255.255.0 ！配置S1/2接口IP地址R1(config-if)# no shutdown ！启用S1/2接口R1(config-if)# clock rate 64000 ！设置时钟（DCE）R2的配置如下：Router> enablePassword:Router# config terminalRouter (config)# hostname R2 ！设备名为R2R2(config)# interface serial 1/2 ！进入S1/2接口模式R2(config-if)# ip address 172.16.10.2 255.255.255.0 ！配置S1/2接口IP地址R2(config-if)# no shutdown ！启用S1/2接口配置完成后，使用ping命令做连通验证（R1上执行ping 172.16.10.2，第一次ping）。

任务9 PAP认证一、【技术原理】密码认证协议（PAP），是 PPP 协议集中的一种链路控制协议，主要是通过使用 2 次握手提供一种对等结点的建立认证的简单方法，这是建立在初始链路确定的基础上的。

完成链路建立阶段之后，对等结点持续重复发送 ID/ 密码给验证者，直至认证得到响应或连接终止。

二、【任务描述】1、为路由器指定唯一主机名。

2、列出认证路由器时所使用的远端主机名称和口令。

3、WAN接口上完成PPP协议的封装。

4、R1为服务端，R2为客户端,客户端主动想服务端发出认证请求，密码设置为CCNA。

三、【任务实现】1、规划拓扑结构2、配置过程：1）配置R1的服务段设置Router(config)#hostname R1注：配置唯一主机名。

R1(config)#username R password ccna注：列出本地用户名和口令列表。

R1(config)#interface serial 0R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#encapsulation ppp注：启动PPP封装协议。

默认情况下是HDLC进行封装。

R1(config-if)#ppp authentication papR1(config-if)#no shutdown注：设置成服务器端并启用了PAP身份验证协议。

2）配置Jinace2的客户端配置Router(config)#hostname R2R2(config)#interface serial 0R2(config-if)#ip address 192.168.12.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#encapsulation pppR2(config-if)#no shutdown问题分析：这时如果不设置被验证方所要放送的用户名和列表，将会不停的报错显示如下：00:13:02: %LINK-3-UPDOWN: Interface Serial0, changed state to up00:13:10: %LINK-3-UPDOWN: Interface Serial0, changed state to down00:13:20: %LINK-3-UPDOWN: Interface Serial0, changed state to up00:13:27: %LINK-3-UPDOWN: Interface Serial0, changed state to down3）client端发送用户名和密码R2(config-if)#ppp pap sent-username adsf password asdf注：设置被验证方发送的用户名。
