火力发电厂主厂房吊车梁结构设计论文

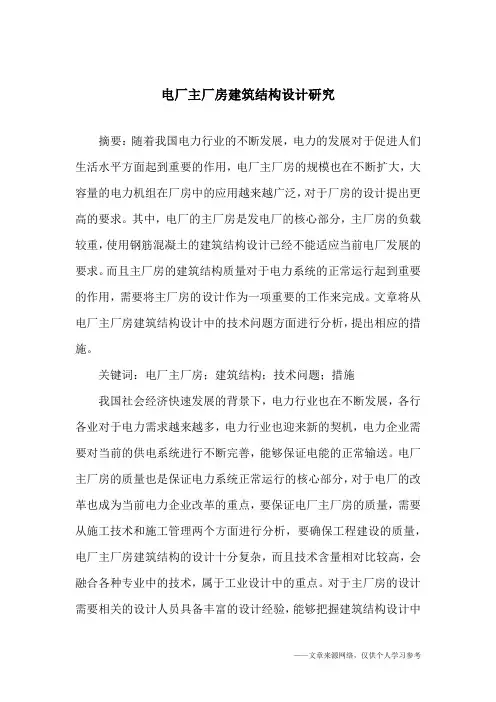

电厂主厂房建筑结构设计研究摘要：随着我国电力行业的不断发展，电力的发展对于促进人们生活水平方面起到重要的作用，电厂主厂房的规模也在不断扩大，大容量的电力机组在厂房中的应用越来越广泛，对于厂房的设计提出更高的要求。

其中，电厂的主厂房是发电厂的核心部分，主厂房的负载较重，使用钢筋混凝土的建筑结构设计已经不能适应当前电厂发展的要求。

而且主厂房的建筑结构质量对于电力系统的正常运行起到重要的作用，需要将主厂房的设计作为一项重要的工作来完成。

文章将从电厂主厂房建筑结构设计中的技术问题方面进行分析，提出相应的措施。

关键词：电厂主厂房；建筑结构；技术问题；措施我国社会经济快速发展的背景下，电力行业也在不断发展，各行各业对于电力需求越来越多，电力行业也迎来新的契机，电力企业需要对当前的供电系统进行不断完善，能够保证电能的正常输送。

电厂主厂房的质量也是保证电力系统正常运行的核心部分，对于电厂的改革也成为当前电力企业改革的重点，要保证电厂主厂房的质量，需要从施工技术和施工管理两个方面进行分析，要确保工程建设的质量，电厂主厂房建筑结构的设计十分复杂，而且技术含量相对比较高，会融合各种专业中的技术，属于工业设计中的重点。

对于主厂房的设计需要相关的设计人员具备丰富的设计经验，能够把握建筑结构设计中的重要技术。

1电厂主厂房的结构形式我国电厂主厂房的布局逐渐形成固定的框架结构，主厂房中的布置结构建筑体积比较大，空间的利用率相对比较小，而且结构设计需要根据实际情况进行分布，进行科学合理的结构布置。

（1）主厂房的支撑结构，大型发电厂的布置一般都会选择钢框架加上支撑结构，在发生地震时，能够较好地协调钢框架和支撑受力性能，具有良好的抗震性能和较大的抗侧刚度；如果厂房中各种设备布置过于集中也会造成很多的问题，需要将各种设备的布置做好分配，能够起到保护厂房的效果，也能够满足抗震设计的要求。

（2）厂房截面结构，当厂房的结构过于复杂时，也会增加厂房结构的地震反应，在钢结构的支撑下，减少支撑的面积，能够增加厂房钢结构的刚度，有效保护厂房，厂房钢结构面积会受到很多因素的影响，厂房的结构设计需要考虑到厂房的支撑面积，保证厂房整体的稳定。

某火力发电厂主厂房结构设计分析[内容摘要]：本文对某火力发电厂2×600MW机组主厂房结构做了设计分析，在此基础上提出了主厂房设计应注意的问题。

关键词：火力发电厂；主厂房；结构设计一、主厂房布置汽机房跨度为30.00m，共15个柱距，柱间距为10m，两台机组间设一道伸缩缝，双柱插入距为1.5m，纵向长度151.5m。

汽机房共分三层(0.00m、6.90m、13.70m)，屋架梁底标高为28.00m，吊车轨顶标高为25.40m。

汽机房设置三层毗屋，横向跨度6.0m、柱间距10m、纵向长度为30m×2。

侧煤仓间横向跨度15m，纵向共8个柱距，磨煤机处柱间距为10.00m，磨煤机检修场地柱间距为8.80m，头部转运站柱间距为10.70m，纵向总长度为79.50m。

煤仓间共分三层，0.00m层布置磨煤机, 13.70m为给煤机层，36.20m为皮带层,屋面顶标高为41.00m(头部转运站屋面49.00m)。

汽机房和锅炉、煤仓间之间设置炉前平台，间距7m，主要布置电控、化学、暖通房间；锅炉煤仓间之间设置炉侧平台，间距9.25m ，其中30.7m露天布置除氧器，其余主要为管道支吊层。

集控楼单独布置于汽机房固定端；锅炉电子设备间布置在锅炉本体的运转层内；等离子点火装置室、凝泵变频室布置在锅炉本体0米。

二、主厂房结构1．主体结构型式汽机房、煤仓间、锅炉均为独立的结构单元：汽机房横向为框、排架，纵向为框架结构；煤仓间纵、横向均为框架结构；炉架采用钢结构，由锅炉厂设计、供货。

2．结构单元之间的连接炉前、炉侧平台均采用滑动铰接。

铰接固定端设在汽机房或煤仓间的柱牛腿上，滑动端设在锅炉炉架柱的牛腿上。

固、扩建端山墙柱顶与汽机房屋面钢梁铰接，柱脚与汽机加热器平台钢筋混凝土柱刚接，屋面相应位置处设通长钢次梁兼刚性系杆以传递水平力。

加热器平台与A、B列柱铰接连接，和汽机房成为同一结构单元。

汽机基座为独立的结构体系，汽动给水泵采用隔振基础支撑在加热器平台大梁上。

火力发电厂主厂房结构设计与分析当前，随着社会经济的不断发展以及我国电力产业结构的调整，火力发电厂的装机容量也在不断的增大。

在火力发电厂中主厂房结构的设计对于发电工艺以及工程的效益等有着直接的影响。

所以，加强主厂房的结构设计有显得非常重要。

标签：火力发电厂主厂房结构设计1工程概况某电厂装机容量为2×300MW燃煤直接空冷机组，场地面积约为550×350m2。

主要设计技术数据：基本风压：0.52kN/m2，地面粗糙度：B类，场地土类别：Ⅰ类（主厂房区域），抗震基本设防烈度：地震动峰值加速度为0.05g，对应的抗震设防烈度为6度，地震分组第三组，特征周期为0.45s。

2结构布置与选型2.1平面与竖向布置主厂房应按照工艺流程进行平面布置和竖向布置。

（1）平面布置：主厂房采用汽机间、除氧煤仓间、锅炉间三列式布置方式。

主厂房为三炉两机，预留一炉一机，总长138.4m，汽轮发电机单机容量25MW，锅炉容量300t/h。

横向跨度分别为：汽机间24m，除氧煤仓间13.5m，锅炉间36m。

（2）竖向布置分别为：汽机间8.00m层为汽机运转层，包括汽机基座、加热器平台、出线小室、检修平台等。

汽机间内有一台50t桥式吊车，用于汽轮机的安装与检修，桥吊轨顶标高17.500m，汽机间屋架下弦标高20.800m。

（3）除氧煤仓间管道层标高4.500m，机炉控制室、电子设备间标高8.000m，除氧间运转层15.000m、煤仓间皮带层27.000m，屋面标高31.500m。

（4）锅炉间为非封闭式建筑，包括锅炉钢架和运转层，运转层平台标高8.000。

2.2结构布置与选型（1）结构布置的原则。

①主厂房的平面布置，力求简单、规则、平直、整齐合理、受力明确、质量和刚度均匀对称。

质量大的跨间不宜布置在结构单元的边缘，质量大的设备宜设置在距刚度中心较近的部位。

如根据煤斗的位置布置框架时，应使煤斗尽量布置在框架正中，少做较长的悬臂结构，并不宜在悬臂结构上布置重设备。

吊车梁的设计范文吊车梁是一种用于起重和搬运货物的重要机械设备，广泛应用于建筑工地、港口、物流仓库等行业。

其设计需要考虑到起重能力、安全性、稳定性以及适用环境等方面的因素。

以下将详细介绍吊车梁的设计要点和注意事项。

首先，吊车梁的设计需要考虑到所需起重能力。

根据具体应用场景和需求，确定吊车梁的起重能力，包括最大承载能力和起重高度。

这将决定吊车梁的结构形式、材料选择和加强措施等。

同时，还要考虑到运输和安装等方面的因素，以便确保吊车梁能够满足实际使用要求。

其次，吊车梁的设计需要注意安全性。

吊车梁在起重和搬运货物时面临着一定的安全风险，设计时需要采取相应的措施来减少潜在的安全隐患。

例如，结构设计上要合理布置吊机的运动部件和管线，避免交叉干扰和碰撞；加强吊车梁的稳定性，确保其在起重过程中不会发生倾倒等意外情况；合理选择安装位置和避免使用超载或过载等情况。

另外，吊车梁的设计还需要考虑到稳定性。

吊车梁在起重时会产生一定的摇摆和振动，因此需要设计结构以增强吊车梁的稳定性。

例如，在梁的两端加装平衡装置，使吊车梁能够保持平衡；在地面上设置牢固的基础，以增加吊车梁的稳定性；采用合理的支撑构造，以减少吊车梁的摇晃和振动。

此外，吊车梁的设计还要考虑到适用环境。

吊车梁常常需要在复杂的环境中工作，如高温、低温、潮湿等恶劣的条件下。

因此，在设计过程中需要选择适用于这些环境的材料，如耐腐蚀、耐高温、耐磨损等特殊材料。

同时，还要考虑到环境因素对吊车梁操作和维护的影响，合理安排检修孔和维修通道，方便操作和维护人员进行维修和保养工作。

最后，吊车梁的设计还需要考虑到轻量化和节能环保的要求。

近年来，随着对节能环保的要求越来越高，吊车梁的设计也越来越注重轻量化和减少能耗。

例如，采用高强度、轻量化的材料来减轻吊车梁自身的重量，提高其起重能力；采用高效能的电机和液压系统，减少能耗和排放。

综上所述，吊车梁的设计需要全面考虑起重能力、安全性、稳定性、适用环境以及节能环保等方面的因素。
