电子信息系统防雷设计

电子信息设备防雷技术电子信息设备防雷技术是一种用于防护电子设备免受雷击的技术。

随着电子技术的发展，人们对电子设备的依赖越来越大，这就使得电子设备防雷技术的重要性日益突出。

作为一名电子工程师，需要了解和掌握电子信息设备防雷技术的知识，以保护电子设备不受雷击的影响。

在雷电活动日益频繁的今天，电子设备遭受雷击成为一种常见情况。

雷电的威力极大，其能造成的损失更是不可预测。

因此，为了有效地保护电子设备免受雷击，需要采取一些技术和方法，其中包括不同的设备级别的防雷保护方案。

第一种防雷方案是采用“外护栏接地法”。

这种防雷方案主要是将电子设备安装在防雷网中，并将防雷网接地，以保护设备不受雷击的影响。

这种方案适用于电子设备的工作环境较恶劣，存在更高雷击频率的情况。

第二种防雷方案是采用“内部保护技术”。

这种防雷方案主要通过构建防雷电路的方式，将电子设备内部的各种保护电路连接起来，实现对设备内部电路的保护。

这种方案适用于电子设备的工作环境较为稳定，雷击频率较低的情况。

第三种防雷方案是采用“合理的设备保护结构”。

这种防雷方案是将电子设备的保护设计集成到设备的结构之中，从而达到对设备的全面保护。

这种方案适用于对电子设备保护要求较高的特殊场合，如军事、航空等领域的应用。

除了以上防雷方案之外，还有一些其他的防雷技术和方法，可以进一步提高电子设备的防雷能力。

例如，设计良好的接地系统、采用电源减压和隔离技术、利用避雷针等，都可以有效地保护电子设备免受雷击的影响。

然而，电子设备的防雷问题不仅仅是技术问题，还包括设备的使用与维护。

在使用电子设备时，需要注意避免在雷电天气下使用。

在维护电子设备时，需要定期巡检，发现设备上的故障问题及时维修，避免雷击造成的电压冲击损坏设备。

总之，电子信息设备防雷技术是电子工程师需要了解和掌握的重要技术之一。

采用适当的防雷技术和方法，可以保护电子设备免受雷击的影响。

同时，从设备的使用与维护方面加强注意，也是防止雷击损坏设备的重要措施。

建筑物电子信息系统防雷技术规范一.防雷与接地(一). 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

3 配电线路设备的耐冲击过电压额定值应符合表5.4.1-1 规定。

电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1 和图5.4.1-2 所示。

4 在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

7 用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2 的规定。

(二).信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZO B）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。

建筑物电子信息系统防雷技术规范近年来，随着电子信息技术的发展，建筑物中的电子设备及其配套的电子信息系统的使用越来越广泛。

由于电子设备的特殊性，它们更容易受到自然环境的影响，尤其是雷电。

雷电可以对建筑物中的电子设备造成严重破坏和甚至灾难。

因此，为了保护建筑物中的电子设备和电子信息系统，就必须采取有效的防雷技术措施。

为此，我国针对建筑物电子信息系统防雷技术，制定了《建筑物电子信息系统防雷技术规范》（以下简称《规范》），以确保建筑物电子信息系统的安全和可靠。

《规范》规定了建筑物电子信息系统防雷工程的设计、施工、管理、检测、验收等内容，以及防雷技术的应用规范和技术要求。

首先，《规范》提出了建筑物电子信息系统防雷工程的设计原则，不仅要充分考虑到不同地区的时空特点，还要分析建筑物电子信息系统的特点、工作状态及使用条件，及时采取适当的技术措施，以降低其受到雷电的潜在影响。

其次，《规范》分为雷击和未雷击，分别提出了正确的防雷技术措施。

在建筑物电子信息系统中，应采用导雷网屏蔽、隔雷针和电源静电保护装置等多种防雷技术，以减少雷击对建筑物电子信息系统的破坏。

此外，建筑物电子信息系统中还应安装专业防雷检测设备，定期检查和维护，确保其有效性。

除了需要采取物理性技术措施防止雷电灾害外，《规范》还对雷电防护设计中采用的技术和管理措施进行了全面和细致的要求，包括防雷工程施工、管理和继承维护等技术要求。

如果不遵守这些规定，可能会在建筑物电子信息系统施工过程中出现安全隐患，从而产生严重的损失和损害。

遵守《建筑物电子信息系统防雷技术规范》，是保护建筑物电子信息系统安全、稳定运行的必要前提。

技术人员在安装和使用建筑物中的电子设备和电子信息系统时，应加强日常检查，按规定要求安装和使用合格的防雷设备，以确保建筑物电子信息系统的安全。

业主也应建立一套完善的管理制度，对使用建筑物电子信息系统的技术人员进行培训，以确保该设施能够安全可靠地使用。

建筑物电子信息系统防雷技术规范一、引言建筑物电子信息系统是指为了满足建筑物内电子设备运行需要而建设的系统，包括通信系统、网络系统、安防系统等。

随着科技的发展，电子信息系统在建筑物中的应用越来越广泛。

然而，雷电对建筑物电子信息系统的安全造成了严重的威胁。

为了确保建筑物电子信息系统的正常运行和使用，制定本防雷技术规范，旨在规定建筑物电子信息系统防雷的必要技术要求和防雷措施。

二、技术要求1. 防雷设施建设：建筑物电子信息系统的防雷设施应根据建筑物的实际情况进行合理设计。

包括建筑物外接闪电等防雷器、接地装置以及预防雷电波通过线路进入建筑物的措施。

2. 天线避雷器：对于通信系统、无线网络系统等使用天线的电子信息系统，应安装天线避雷器。

天线避雷器具备快速反应速度和高能量吸收能力，能有效保护建筑物内的电子设备。

3. 建筑物接地系统：建筑物的接地系统是防雷的基础。

接地装置应符合国家相关标准要求，并与建筑物的金属结构、设备设施等可导电部分连接良好，确保防雷措施的有效性。

4. 防雷保护装置：对于建筑物内重要的电子设备，应设置防雷保护装置，如防雷电源、防雷插座等。

防雷保护装置能够及时将雷电流引入地下，保护电子设备的安全运行。

5. 建筑物导线布线：建筑物内的导线布线应合理规划，避免在高雷电活动频繁区域设置。

导线应选择符合防雷要求的特殊材料，以提高其防雷性能。

同时，导线的连接点应进行可靠的接地，保证设备与设备之间的互联能够正常运行。

三、防雷措施1. 选择合适的建筑物位置：在选址阶段，应避开雷击频繁和雷电活动强度较高的地区，选择相对安全的建筑物位置，减少雷电对建筑物电子信息系统的威胁。

2. 定期进行防雷设施维护和检查：防雷设施应定期进行检查和维护，确保其正常运行。

特别是雷电接地装置，应及时清除导电部分的积灰和杂物，保持良好的接地效果。

3. 安装避雷带：对于高层建筑物，应安装避雷带。

避雷带能将雷电引入地下，避免雷电对建筑物电子信息系统造成直接威胁，提高系统的安全性。

建筑物电子信息系统防雷技术规范This manuscript was revised by JIEK MA on December 15th, 2012.建筑物电子信息系统防雷技术规范一.防雷与接地(一). 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。

2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。

4 在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。

5 浪涌保护器连接导线应平直，其长度不宜大于。

当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。

(二).信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。

电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1 架空天线必须置于直击雷防护区（LPZO）内。

2 天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。

建筑物电子信息系统防雷技术规范建筑物电子信息系统防雷技术规范一、前言建筑物电子信息系统的重要性越来越受到人们的重视，而防雷技术则是保障其稳定运行的关键。

本文旨在阐述建筑物电子信息系统防雷技术规范，提高建筑物电子信息系统的安全性和可靠性。

二、建筑物电子信息系统建筑物电子信息系统是指包括通信、数据、广播、监控、安防、电视、音响、电脑、网络等各种形式的音视频、数据或信号传输系统。

建筑物电子信息系统的故障不仅会影响生产、经济和安全，还可能造成重大损失。

三、建筑物防雷基础知识雷电是一种强烈的大气静电放电现象，其电磁干扰对建筑物电子信息系统产生很大的影响，甚至可能烧毁电子设备，因此需要特别加以防护。

建筑物的防雷可以从以下几个方面入手：1.建筑物主体结构的防雷：通过设置避雷针或吸收装置等，将雷击电流引导到地下，达到防雷的效果。

2.电子设备的防雷：可采用输入滤波器、绝缘放电管、静电保护、避雷器等设备，提高设备的抗雷击性能。

3.接地的防雷：即将设备的接地接口连接到可靠接地端子上，以达到防雷的效果。

四、建筑物电子信息系统防雷技术规范1.设备选择：在选购设备时，要特别关注其抗雷击性能，选择较为可靠的厂家和组件。

2.接地系统：接地系统是防雷的基础，必须采用合适的接地装置和方式，并保持接地电阻的合理范围。

3.设备布局：设备应该远离铁质结构、高压电线和磁场强烈的设备，以减少电磁干扰和雷击风险。

4.防雷保护措施：在电子设备前应设置专用的避雷器或者终端之类的装置，以防止雷击直接掉在设备上。

5.电缆系统防雷：电缆传输系统中常常受到雷击干扰，应对电缆进行正确的绝缘和屏蔽。

6.设备散热要求：在高温环境下的设备更容易受到雷击干扰，应当加强散热，以降低设备工作温度。

7.定期检测：要定期检测建筑物电子信息系统的防雷情况，及时对存在的隐患进行处理，确保系统的稳定运行。

五、结论建筑物电子信息系统防雷技术规范旨在提高建筑物电子信息系统的安全性和可靠性。

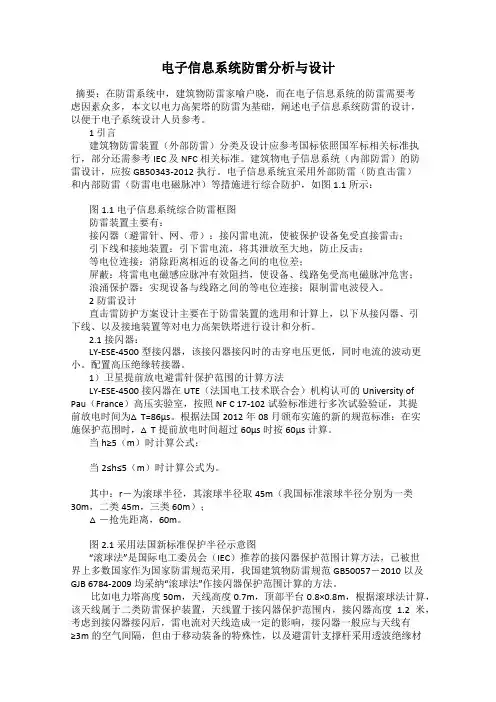

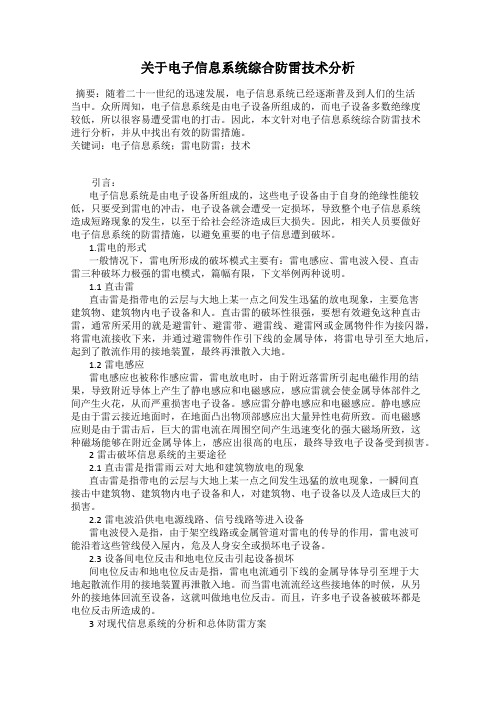

关于电子信息系统综合防雷技术分析摘要：随着二十一世纪的迅速发展，电子信息系统已经逐渐普及到人们的生活当中。

众所周知，电子信息系统是由电子设备所组成的，而电子设备多数绝缘度较低，所以很容易遭受雷电的打击。

因此，本文针对电子信息系统综合防雷技术进行分析，并从中找出有效的防雷措施。

关键词：电子信息系统；雷电防雷；技术引言：电子信息系统是由电子设备所组成的，这些电子设备由于自身的绝缘性能较低，只要受到雷电的冲击，电子设备就会遭受一定损坏，导致整个电子信息系统造成短路现象的发生，以至于给社会经济造成巨大损失。

因此，相关人员要做好电子信息系统的防雷措施，以避免重要的电子信息遭到破坏。

1.雷电的形式一般情况下，雷电所形成的破坏模式主要有：雷电感应、雷电波入侵、直击雷三种破坏力极强的雷电模式，篇幅有限，下文举例两种说明。

1.1直击雷直击雷是指带电的云层与大地上某一点之间发生迅猛的放电现象，主要危害建筑物、建筑物内电子设备和人。

直击雷的破坏性很强，要想有效避免这种直击雷，通常所采用的就是避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过避雷物件作引下线的金属导体，将雷电导引至大地后，起到了散流作用的接地装置，最终再泄散入大地。

1.2雷电感应雷电感应也被称作感应雷，雷电放电时，由于附近落雷所引起电磁作用的结果，导致附近导体上产生了静电感应和电磁感应，感应雷就会使金属导体部件之间产生火花，从而严重损害电子设备。

感应雷分静电感应和电磁感应。

静电感应是由于雷云接近地面时，在地面凸出物顶部感应出大量异性电荷所致。

而电磁感应则是由于雷击后，巨大的雷电流在周围空间产生迅速变化的强大磁场所致，这种磁场能够在附近金属导体上，感应出很高的电压，最终导致电子设备受到损害。

2雷击破坏信息系统的主要途径2.1直击雷是指雷雨云对大地和建筑物放电的现象直击雷是指带电的云层与大地上某一点之间发生迅猛的放电现象，一瞬间直接击中建筑物、建筑物内电子设备和人，对建筑物、电子设备以及人造成巨大的损害。

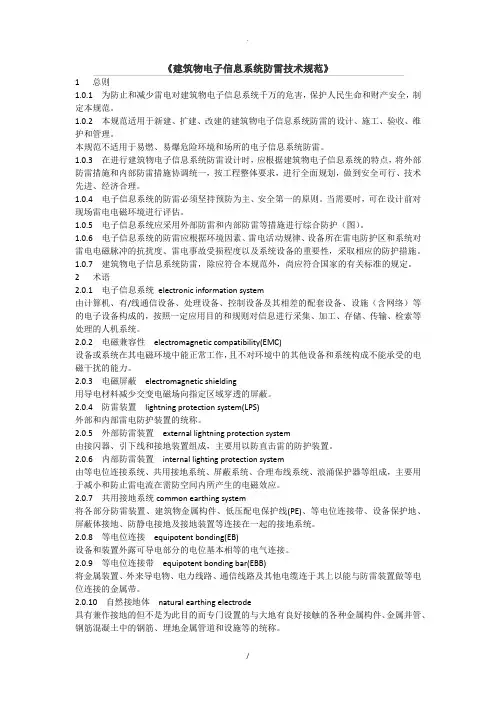

《建筑物电子信息系统防雷技术规范》1 总则1.0.1 为防止和减少雷电对建筑物电子信息系统千万的危害，保护人民生命和财产安全，制定本规范。

1.0.2 本规范适用于新建、扩建、改建的建筑物电子信息系统防雷的设计、施工、验收、维护和管理。

本规范不适用于易燃、易爆危险环境和场所的电子信息系统防雷。

1.0.3 在进行建筑物电子信息系统防雷设计时，应根据建筑物电子信息系统的特点，将外部防雷措施和内部防雷措施协调统一，按工程整体要求，进行全面规划，做到安全可行、技术先进、经济合理。

1.0.4 电子信息系统的防雷必须坚持预防为主、安全第一的原则。

当需要时，可在设计前对现场雷电电磁环境进行评估。

1.0.5 电子信息系统应采用外部防雷和内部防雷等措施进行综合防护（图）。

1.0.6 电子信息系统的防雷应根据环境因素、雷电活动规律、设备所在雷电防护区和系统对雷电电磁脉冲的抗扰度、雷电事故受损程度以及系统设备的重要性，采取相应的防护措施。

1.0.7 建筑物电子信息系统防雷，除应符合本规范外，尚应符合国家的有关标准的规定。

2 术语2.0.1 电子信息系统electronic information system由计算机、有/线通信设备、处理设备、控制设备及其相差的配套设备、设施（含网络）等的电子设备构成的，按照一定应用目的和规则对信息进行采集、加工、存储、传输、检索等处理的人机系统。

2.0.2 电磁兼容性electromagnetic compatibility(EMC)设备或系统在其电磁环境中能正常工作，且不对环境中的其他设备和系统构成不能承受的电磁干扰的能力。

2.0.3 电磁屏蔽electromagnetic shielding用导电材料减少交变电磁场向指定区域穿透的屏蔽。

2.0.4 防雷装置lightning protection system(LPS)外部和内部雷电防护装置的统称。

2.0.5 外部防雷装置external lightning protection system由接闪器、引下线和接地装置组成，主要用以防直击雷的防护装置。
