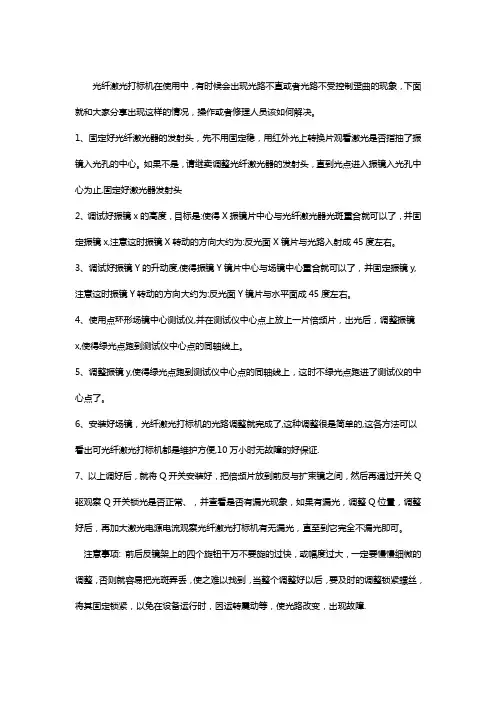

光纤激光打标机在使用中,有时候会出现光路不直或者光路不受控制歪曲的现象,下面就和大家分享出现这样的情况,操作或者修理人员该如何解决。
1、固定好光纤激光器的发射头,先不用固定稳,用红外光上转换片观看激光是否指抽了振镜入光孔的中心。
如果不是,请继卖调整光纤激光器的发射头,直到光点进入振镜入光孔中心为止,固定好激光器发射头2、调试好振镜x的高度,目标是:使得X振镜片中心与光纤激光器光斑重合就可以了,并固定振镜x,注意这时振镜X转动的方向大约为:反光面X镜片与光路入射成45度左右。
3、调试好振镜Y的升动度,使得振镜Y镜片中心与场镜中心重合就可以了,并固定振镜y,注意这时振镜Y转动的方向大约为:反光面Y镜片与水平面成45度左右。
4、使用点环形场镜中心测试仪,并在测试仪中心点上放上一片倍频片,出光后,调整振镜x,使得绿光点跑到测试仪中心点的同轴线上。
5、调整振镜y,使得绿光点跑到测试仪中心点的同轴线上,这时不绿光点跑进了测试仪的中心点了。
6、安装好场镜,光纤激光打标机的光路调整就完成了,这种调整很是简单的,这各方法可以看出可光纤激光打标机都是维护方便,10万小时无故障的好保证.7、以上调好后,就将Q开关安装好,把倍频片放到前反与扩束镜之间,然后再通过开关Q 驱观察Q开关锁光是否正常、,并查看是否有漏光现象,如果有漏光,调整Q位置,调整好后,再加大激光电源电流观察光纤激光打标机有无漏光,直至到它完全不漏光即可。
注意事项: 前后反镜架上的四个旋钮千万不要旋的过快,或幅度过大,一定要慢慢细微的调整,否则就容易把光斑弄丢,使之难以找到,当整个调整好以后,要及时的调整锁紧螺丝,将其固定锁紧,以免在设备运行时,因运转震动等,使光路改变,出现故障.扩展资料:激光打标机红光预览位置与打标位置有偏差怎么解决?光纤激光打标机可以在各类金属表面标刻图案、品牌logo及文字。
并且标记效果相当精细,所以被广泛应用于各类产品的标识。
客户在使用激光打标机过程中也会经常遇到各种各样的问题。

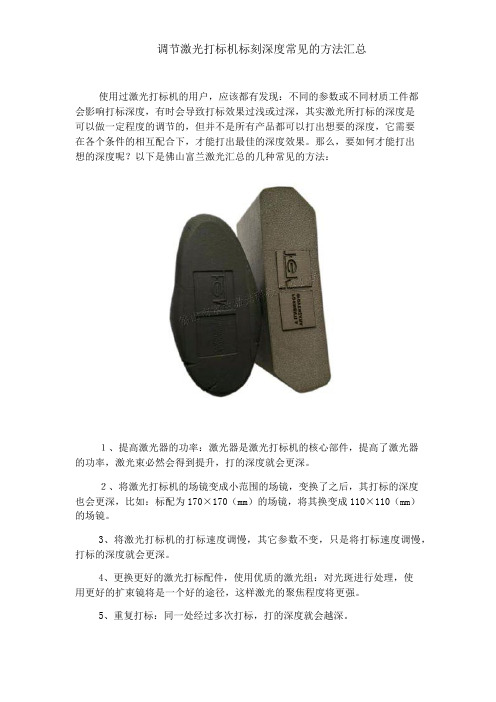

调节激光打标机标刻深度常见的方法汇总使用过激光打标机的用户,应该都有发现:不同的参数或不同材质工件都会影响打标深度,有时会导致打标效果过浅或过深,其实激光所打标的深度是可以做一定程度的调节的,但并不是所有产品都可以打出想要的深度,它需要在各个条件的相互配合下,才能打出最佳的深度效果。
那么,要如何才能打出想的深度呢?以下是佛山富兰激光汇总的几种常见的方法:1、提高激光器的功率:激光器是激光打标机的核心部件,提高了激光器的功率,激光束必然会得到提升,打的深度就会更深。
2、将激光打标机的场镜变成小范围的场镜,变换了之后,其打标的深度也会更深,比如:标配为170×170(mm)的场镜,将其换变成110×110(mm)的场镜。
3、将激光打标机的打标速度调慢,其它参数不变,只是将打标速度调慢,打标的深度就会更深。
4、更换更好的激光打标配件,使用优质的激光组:对光斑进行处理,使用更好的扩束镜将是一个好的途径,这样激光的聚焦程度将更强。
5、重复打标:同一处经过多次打标,打的深度就会越深。
如果您需要打标深度较深的话,推荐您选购佛山富兰激光的激光深雕机:雕刻精度高,稳定性好,可用于五金制品、精密器械、模具钢、普通金属及合金(铁、铜、铝、镁、锌等所有金属)等材质深雕及精雕,可无限范围深雕,特别适用于大面积范围雕刻,以及各种复杂图形的深雕刻加工。
佛山富兰激光在此温馨提示您:在购买激光打标机时,一定要先了解自己的产品,是打什么样的工件,有什么特点与要求,要有长远打算,比如,现在打的工件深度要求较浅,但以后有可能打深的标记,所以我们购机时要以打最深的配置采购。
因为打深标记的激光设备可以通过设置相关参数打出浅标记,而打浅标记的激光设备,是调置不出打深标记的,只能更换配件提高性能,到时成本自然就提高了。
激光机光路调节最简单方法激光机光路调节是一项非常重要的工作,在激光加工和激光切割过程中,光路调节的准确性直接影响到加工质量和效率。
光路调节通常需要专业技术人员进行,但在一些简单的情况下,操作人员也可以通过一些简单的方法进行光路调节。
本文将介绍一些关于激光机光路调节的最简单方法,希望能够帮助到需要的读者。
进行光路调节之前,需要了解一些激光光路的基本知识。
激光光路通常包括激光发生器、聚焦镜头、准直镜头和反射镜等部件。
光路调节的目的是确保激光束能够经过这些部件后保持稳定,且能够准确地聚焦在加工件上。
在进行光路调节时,需要注意的是要避免直接将激光束照射到眼睛或皮肤上,避免造成伤害。
对于激光机光路调节最简单的方法之一就是使用激光对准器。
激光对准器通常包括一个激光发生器和一个可调节的支架,通过调节支架的高度和角度,可以使激光束准确地对准加工件。
在使用激光对准器时,需要将其放置在一个平整、稳定的台面上,然后调节支架使激光发生器的光束垂直照射到加工件上。
通过观察激光束在加工件表面的位置,可以调节支架的高度和角度,直到激光束能够准确地对准加工件的加工位置。
对于激光机光路调节的简单方法之一是使用透镜调节。
透镜是激光光路中非常重要的部件,可以对激光束进行聚焦和准直。
在进行光路调节时,可以通过调节透镜的位置和角度,来确保激光束的聚焦效果。
一般来说,透镜的调节通常需要在专业技术人员的指导下进行,但是对于一些简单的情况,操作人员也可以通过一些简单的方法进行透镜调节。
可以使用一个标准的标尺或尺子来测量透镜的位置,然后通过调节螺丝来微调透镜的位置,直到满足要求的聚焦效果。
还可以通过检查光路中的反射镜来进行光路调节。
反射镜在激光光路中起着非常重要的作用,可以改变激光束的传播方向。
在进行光路调节时,可以通过调节反射镜的位置和角度,来确保激光束的传播方向符合要求。
一般来说,反射镜的调节也需要在专业技术人员的指导下进行,但是一些简单的调节工作,例如调节反射镜的角度和位置,是可以由操作人员自行完成的。
激光机光路调节最简单方法
激光器的光路调节是为了使激光光束在传输过程中保持稳定和聚焦。
下面介绍一种简单的方法来进行激光器的光路调节:
1. 准备工作:确保你已经安装好激光器,并且激光器已经调整至合适的功率和模式。
同时,确认工作区域的安全。
2. 对准输出光束:使用一个光学元件(如反射镜)来对准激光器的输出光束。
将光学元件放置在激光器的输出口,然后调整它的位置,使得光束能够垂直地射出,并且无明显的偏移或倾斜。
3. 聚焦光束:使用一个透镜将激光光束聚焦到所需的位置。
透镜可以调整激光束的直径和聚焦点的位置。
通过移动透镜的位置或者旋转透镜,调整光束的焦点位置使其达到最佳聚焦效果。
4. 碰撞检查:检查激光光束是否与其他元件发生碰撞或阻挡。
确保光束的路径没有被任何障碍物挡住,以确保激光能够正常传输。
5. 稳定性调节:对于需要长时间运行的激光系统,可以使用稳定器来调整光路的稳定性。
例如,使用稳定的支架或固定装置来确保光学元件和透镜的位置不会发生变化。
需要注意的是,在进行激光器光路调节时,务必遵守安全操作规程,戴上适当的防护眼镜,并根据具体的激光器类型和制造商指南进行操作。
如果不确定如何进行调节,建议咨询专业的激光技术人员或供应商的技术支持。
激光打标机常见故障问题及调节方法常见问题:1.激光打标机使用一段时间以后,激光器激光输出功率下降的原因:①激光谐振腔是否变化:微调前后谐振腔镜片,使输出光斑最好;②全反及输出膜片是否有污损现象;③激光打标机激光棒表面由于温差形成结露现象;2.激光打标机激光输出功率正常,但激光光束不能起到标刻作用:①光路系统调整是否准确;②声光开关是否能够起到开关作用;3.激光打标机不能达到预期的打标深度的原因:①激光输出功率是否达到要求;②声光开关关断功率是否满足要求;③光路调整是否准确;④工件表面是否在焦平面上;光路调节方法:1.按正常开机顺序开机,注意必须将冷水机打开,并等待冷水机实时温度与设定温度一致时才能进行下一步操作。
2.拆卸激光打标机防护罩,注意不能擦碰;按正常关机方法关闭激光器和Q开关电源。
3.用调光倍频片或白纸观察此时红光输出及反馈情况,以红光指示器屏有最圆最亮光斑为宜。
若红光光斑有多个,依次调节红光指示器至扩束镜各调节螺母,至达到要求为止。
4.打开激光电源,调节电流至14~15A范围,最好不要超过15A 为宜,用调光倍频片在激光器前观察激光输出是否为最圆最亮光斑。
5.将倍频片放置在扩束镜后观察有无激光输出。
若无,缓慢调节各调节螺母,按顺序依次调节至有最亮最圆光斑为止。
6.将电流缓慢下调,观察倍频片光斑强弱,依次调节调节螺母至光斑最圆最亮。
7.重复第6步操作,至少4~6次,得到最圆最亮光斑,此时电流应为10A以下为宜,最好不要超过12A。
8.将倍频片放置在工作台上,此时工作台应为焦点位置(大概距离为22~22.5cm),观察激光光斑强弱,也可稍微加大电流微调调节螺母,至得到最强光斑为止。
注意此步骤为微调。
9.打开Q开关,进行试刻,(试刻参数为正常打标参数即可)若光强达到要求,调节到此完毕。
10.安装防护罩。
打标机日常操作及维护要点:1.打标机打标参数,电流不能超过20A,以免激光灼伤各个镜片。
2.打标机工作前必须将冷水机打开并等待冷水机实时温度与设定温度一致,相差不能超过0.5℃。
激光打标机是一种不大也不小的机械设备,它的操作也简单,在各行行业受到广大的喜爱。
很多的企业或个人用户的激光打标机都不是用专业的操作人员,更多的是自己公司的员工,经过几天培训就好了的。
这样的在很多时候就会懵,例如:激光打标机深度的调节。
1、将激光打标机的场镜变成小范围的场镜,变换了之后,其打标的深度也会更深,比如目前的半导体激光打标机都能通配110的场镜,变成了50的场镜,其总的激光能量及刻字深度将达到之前约有2倍的效果;2、将激光打标机的功率加大,这是一种最为直接的调节方法;3、将激光打标机的打标速度调慢,同样的功率,同样的其他参数下,只是修改打标时的速度,打标的深度当然会深一点了;4、将激光打标机的激光模式变得更好的话,其打标深度也有一定的提升,比如半导体激光打标机的话,加上小孔,增加制冷精度,调好激光模式出光,使得激光最大,最圆,最亮;5、更换进口的场镜也能将打标的刻字深度变得更深。
比如半导体激光打码机使用德国的镜头,CO2的镜头则使用美国二六的匀头,都能上升一定的深度;6、更换激光器,换成功率更的的地种激光器,直接将激光打码机的刻字深度提升;7、更换更好的激光打标配件,比如半导体机激光打标机的话,使用进口的Q开关,其打标深度会更好。
首先:提高激光器的功率,提高激光功率能直接提高激光打标的深度,但是提高功率的前提是要确保激光电源,激光冷水机,激光镜片等也要与之相配套,其相关配件的性能要耐住功率提高后的效能,所以有时需要临时更换配件,但是成本会有所增加,工作量或技术性的要求有怕增加。
其次:优化激光光束质量,需要更换稳定的激光泵浦源,激光全反镜和输出镜等,特别是其内部的激光物质,晶体等,这样有利于提高激光光束质量从而提高的打标的力度与深度。
然后:从激光后续的光斑处理上来说,使用优质的激光组,可以达到事半功倍的效果。
比如来说,使用优质的扩束镜,使得光斑经其扩束后得好一个类似于高斯光束的完美光斑。
使用优质的F-∝场镜,使得通过的激光有更好的光焦点力度,更佳的光斑。
手把手教你激光打标机如何调焦
激光打标机是科技发展进步的产物,在产品包装打码中运用广泛。
激光打标机主要运用聚焦系统将激光的聚集作用在物体表面进行标记,但在工作时因为加工工件的厚薄、高度不一,我们常常需要调整镜头的高度,调整焦距,下面我司给您介绍如何调整焦距:焦距是根据场镜大小焦距距离高度不一样,常规方法是:
1、设置参数:速率800~1000m/s,功率60~80%,频率用20kHz,填充一般用弓形,填充密度0.04mm(也可以不填充,照片位图不能填充);
2、其次开启选择打标、连续打标,并放一张薄金属名片在需要雕刻的物体上,并开启红光,确定位置;
3、开启雕刻,并同时旋转调节打标高度的轮滑(如图所示),边雕刻边调整焦距,待光最强,并且标刻的滋滋声最大时,确定为正焦焦距。
以上为常规的手动调整焦距方法,如下次更换了打标场镜,或者不一样高度的产品时,需要重新调整焦距,否则影响激光标记效果。
随着我司不断地创新和发展,我司的激光设备拥有“红光辅助对焦”以及自动上下调焦两种方法。
红光辅助对焦采用两个红光点重合的方法调焦,通过手动摇动调节杆调整镜头距离,其中一个红光点随着镜头距离变化,直到与另一个红光点重合的位置为正焦。
自动上下调焦可被用于弧度较大的圆形产品使用,例如:透明咖啡壶打标刻度,我司的成功案例,可在标刻时自动上下移动光路打标,实现高低跨度较大的产品移动打标。
调节好焦距后就可以正常工作了。
来源:。

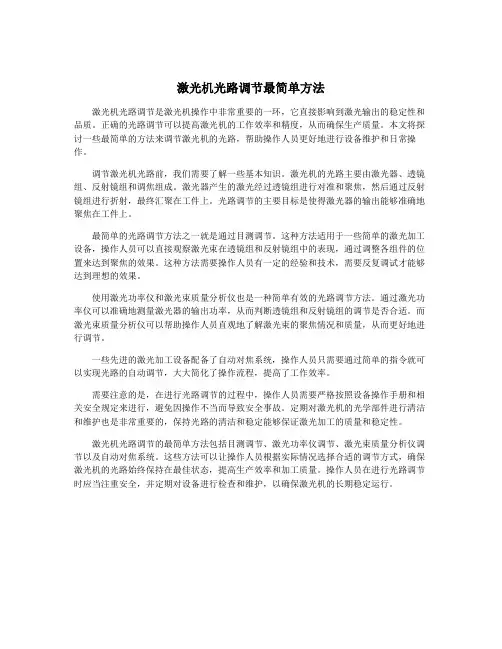

激光机光路调节最简单方法激光机光路调节是激光机操作中非常重要的一环,它直接影响到激光输出的稳定性和品质。
正确的光路调节可以提高激光机的工作效率和精度,从而确保生产质量。
本文将探讨一些最简单的方法来调节激光机的光路,帮助操作人员更好地进行设备维护和日常操作。
调节激光机光路前,我们需要了解一些基本知识。
激光机的光路主要由激光器、透镜组、反射镜组和调焦组成。
激光器产生的激光经过透镜组进行对准和聚焦,然后通过反射镜组进行折射,最终汇聚在工件上。
光路调节的主要目标是使得激光器的输出能够准确地聚焦在工件上。
最简单的光路调节方法之一就是通过目测调节。
这种方法适用于一些简单的激光加工设备,操作人员可以直接观察激光束在透镜组和反射镜组中的表现,通过调整各组件的位置来达到聚焦的效果。
这种方法需要操作人员有一定的经验和技术,需要反复调试才能够达到理想的效果。
使用激光功率仪和激光束质量分析仪也是一种简单有效的光路调节方法。
通过激光功率仪可以准确地测量激光器的输出功率,从而判断透镜组和反射镜组的调节是否合适。
而激光束质量分析仪可以帮助操作人员直观地了解激光束的聚焦情况和质量,从而更好地进行调节。
一些先进的激光加工设备配备了自动对焦系统,操作人员只需要通过简单的指令就可以实现光路的自动调节,大大简化了操作流程,提高了工作效率。
需要注意的是,在进行光路调节的过程中,操作人员需要严格按照设备操作手册和相关安全规定来进行,避免因操作不当而导致安全事故。
定期对激光机的光学部件进行清洁和维护也是非常重要的,保持光路的清洁和稳定能够保证激光加工的质量和稳定性。
激光机光路调节的最简单方法包括目测调节、激光功率仪调节、激光束质量分析仪调节以及自动对焦系统。
这些方法可以让操作人员根据实际情况选择合适的调节方式,确保激光机的光路始终保持在最佳状态,提高生产效率和加工质量。
操作人员在进行光路调节时应当注重安全,并定期对设备进行检查和维护,以确保激光机的长期稳定运行。

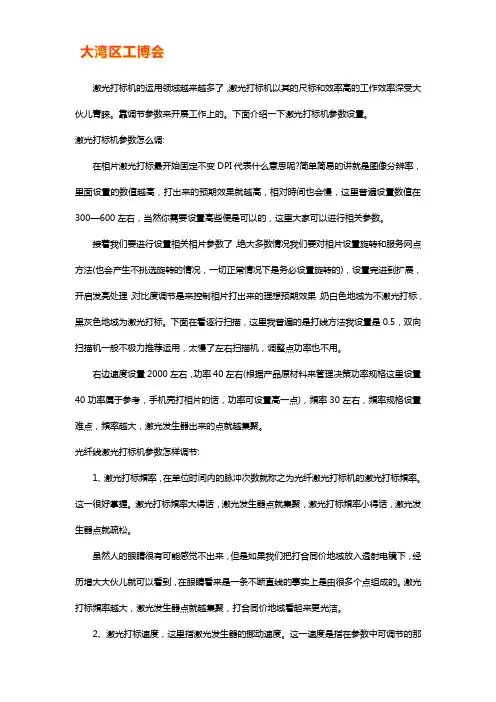

激光打标机的运用领域越来越多了,激光打标机以其的尺标和效率高的工作效率深受大伙儿青睐。
靠调节参数来开展工作上的。

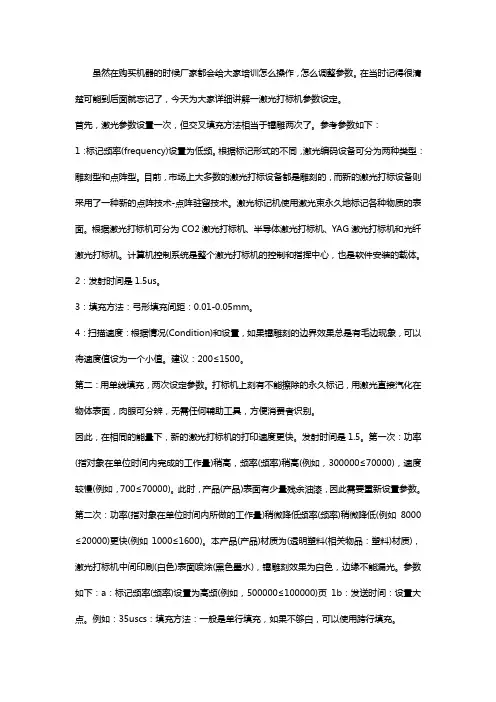

下面介绍一下激光打标机参数设置。
激光打标机参数怎么调:在相片激光打标最开始固定不变DPI代表什么意思呢?简单简易的讲就是图像分辨率,里面设置的数值越高,打出来的预期效果就越高,相对時间也会慢,这里普遍设置数值在300—600左右,当然你需要设置高些便是可以的,这里大家可以进行相关参数。
接着我们要进行设置相关相片参数了,绝大多数情况我们要对相片设置旋转和服务网点方法(也会产生不挑选旋转的情况,一切正常情况下是务必设置旋转的),设置完进到扩展,开启发亮处理,对比度调节是来控制相片打出来的理想预期效果,奶白色地域为不激光打标,黑灰色地域为激光打标。
下面在看逐行扫描,这里我普遍的是打线方法我设置是0.5,双向扫描机一般不极力推荐运用,太慢了左右扫描机,调整点功率也不用。
右边速度设置2000左右,功率40左右(根据产品原材料来管理决策功率规格这里设置40功率属于参考,手机壳打相片的话,功率可设置高一点),頻率30左右,頻率规格设置难点,頻率越大,激光发生器出来的点就越集聚。
光纤线激光打标机参数怎样调节:1、激光打标頻率,在单位时间内的脉冲次数就称之为光纤激光打标机的激光打标頻率。
这一很好掌握。
激光打标頻率大得话,激光发生器点就集聚,激光打标頻率小得话,激光发生器点就疏松。
虽然人的眼睛很有可能感觉不出来,但是如果我们把打合同价地域放入透射电镜下,经历增大大伙儿就可以看到,在眼睛看来是一条不断直线的事实上是由很多个点组成的。
激光打标頻率越大,激光发生器点就越集聚,打合同价地域看起来更光洁。
2、激光打标速度,这里指激光发生器的挪动速度。
这一速度是指在参数中可调节的那一个速度,而不是指激光打标一个产品的整体速度。
因为整体的激光打标速度不仅受速度参数的调节,还遭到激光打标深层次,激光打标占地面积等的因素伤害。

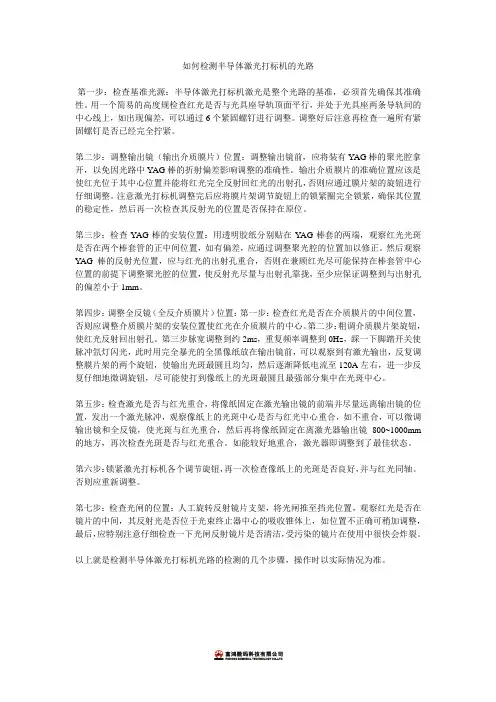

如何检测半导体激光打标机的光路第一步:检查基准光源:半导体激光打标机激光是整个光路的基准,必须首先确保其准确性。
用一个简易的高度规检查红光是否与光具座导轨顶面平行,并处于光具座两条导轨间的中心线上,如出现偏差,可以通过6个紧固螺钉进行调整。
调整好后注意再检查一遍所有紧固螺钉是否已经完全拧紧。
第二步:调整输出镜(输出介质膜片)位置:调整输出镜前,应将装有YAG棒的聚光腔拿开,以免因光路中YAG棒的折射偏差影响调整的准确性。
输出介质膜片的准确位置应该是使红光位于其中心位置并能将红光完全反射回红光的出射孔,否则应通过膜片架的旋钮进行仔细调整。
注意激光打标机调整完后应将膜片架调节旋钮上的锁紧圈完全锁紧,确保其位置的稳定性,然后再一次检查其反射光的位置是否保持在原位。
第三步:检查YAG棒的安装位置:用透明胶纸分别贴在YAG棒套的两端,观察红光光斑是否在两个棒套管的正中间位置,如有偏差,应通过调整聚光腔的位置加以修正。
然后观察YAG棒的反射光位置,应与红光的出射孔重合,否则在兼顾红光尽可能保持在棒套管中心位置的前提下调整聚光腔的位置,使反射光尽量与出射孔靠拢,至少应保证调整到与出射孔的偏差小于1mm。
第四步:调整全反镜(全反介质膜片)位置:第一步:检查红光是否在介质膜片的中间位置,否则应调整介质膜片架的安装位置使红光在介质膜片的中心。
第二步:粗调介质膜片架旋钮,使红光反射回出射孔。
第三步脉宽调整到约2ms,重复频率调整到0Hz,踩一下脚踏开关使脉冲氙灯闪光,此时用完全暴光的全黑像纸放在输出镜前,可以观察到有激光输出,反复调整膜片架的两个旋钮,使输出光斑最圆且均匀,然后逐渐降低电流至120A左右,进一步反复仔细地微调旋钮,尽可能使打到像纸上的光斑最圆且最强部分集中在光斑中心。
第五步:检查激光是否与红光重合,将像纸固定在激光输出镜的前端并尽量远离输出镜的位置,发出一个激光脉冲,观察像纸上的光斑中心是否与红光中心重合,如不重合,可以微调输出镜和全反镜,使光斑与红光重合,然后再将像纸固定在离激光器输出镜800~1000mm 的地方,再次检查光斑是否与红光重合。
半导体激光打标机的调光方法
在安装一台半导体激光打标机或者是在今后维修调节光路的过程中,调光方法将是非常重要的一个过程.一个好的调光方法将会有事半功倍的效果.下面新华鹏将来详细的说明半导体激光打标机的调光方法.
1,校准红光:在光具座上使得红光与整个光具座的中轴线同轴,并指向打标头的井子.最简单的方法是使红光镜架在远处时调节左右偏二个旋纽,而在近处则调节红光镜架的左右上下二个旋纽即可,如此反复即可.最后固定红光在远处.
2,校准输出镜,使得输出镜反射回来的红光回到红光的输出点为准.最后固定输出镜镜架.
3,校准激光模块,使用纸张等庶住输出镜的反射红光对校准激光模块的影响,使得红光经过模块二端的中心,并微调至模块YAG棒二端反射点的中心位置回到红光发射点上,一般来说质量优秀的晶体棒,其二个端面是平行度好上点的,二个反射点距离是很近的.最后固定激光模块.
4,校准输出镜,方法同第二步.
5,接通水路及电路控制部分后,可以调试出激光,一般来说,只要调节好上述的几个步骤,一般电流调到12A左右就会有激光输出的了.。
