第一部分 基础理论培训 第一部分 基础理论
无线局域网
无线局域网络(Wireless Local Area Networks； WLAN)是相当便利的数 据传输系统，它利用射频的技术，取 代旧式碍手碍脚的双绞铜线所构成的 局域网络，使得无线局域网络能利用 简单的存取架构让用户透过它，达到 “信息随身化、便利走天下”的理想 境界。
➢ 无线局域网是固定局域网的一种延伸。 ➢ 没有线缆限制的网络连接。 ➢ 对用户来说是完全透明的，与有线局域网一样。
802.11n与802.11g区别
1、 802.11n可以将WLAN的传输速率由目前802.11a及802.11g提供的 54Mbps、108Mbps，提供到300Mbps甚至高达600Mbps。提高了无 线传输质量，也使传输速率得到极大提升。 在覆盖范围方面，802.11n采用智能天线技术，通过多组独立天线组成 的天线阵列，可以动态调整波束，保证让WLAN用户接收到稳定的信 号，并可以减少其它信号的干扰，使WLAN移动性极大提高。 在兼容性方面，802.11n采用了一种软件无线电技术，它是一个完全可 编程的硬件平台，使得不同系统的基站和终端都可以通过这一平台的 不同软件实现互通和兼容。 2、802.11g标准描述的速率为54Mbps，此为物理层传输速率，而实 际可获得的吞吐量为20-24Mbps。 输出功率为100mW（毫瓦）的802.11b/g产品覆盖距离理论值为 100m，实际覆盖距离更依赖于现实环境。

WLAN建设和维护基础知识培训概要

WLAN建设和维护基础知识培训概要

2. AP发出二层广播的发现请求报文试
图联系一个无线交换机
3. 接收到发现请求报文的无线交换机 会检查该AP是否有接入本机的权限， 如果有则回应发现响应
4. AP从无线交换机下载最新软件版 本、配置
1、获取IP地址 2、发送二层广播发现请求 3、无线交换机发现响应 4、版本、配置下载 5、用户数据传递
SA＝STA MAC DA＝PC MAC VLAN＝VLAN1 SIP＝1.0.0.1 DIP＝1.0.0.2
SA＝STA MAC DA＝PC MAC SIP＝1.0.0.1 DIP＝1.0.0.2
WLAN基础知识
STA2->STA1的数据转发 STA2
AP2
无线交换机
AP1
STA1
无线交换机 IP:3.0.0.1
集团认证：随e行WLAN
省内认证：校园WLAN
杭州WLAN建设介绍——浙江移动WLAN规划
CMNET省干节点 （地市中心）
M20
M120
城域网核心层兼城域 网出口（地市中心）
cisco7609 AC
NE80 AC
BAS
城域网汇聚 层（县节点）
县汇聚
县汇聚
县汇聚
AP AP
AP AP
热点1
热点2
小AC AP AP 校园楼1
11g射频功率最大500mW 11a射频功率最大100mW
WLAN产品介绍
WX系列无线控制器
无线控制器WX6103
无线控制器WX5002
AP WA2110
WLAN产品介绍
WX6103简介
WX6103无线控制器可管理AP最多至640，与WX5002定位于中小企业不同，它适 于中大型企业或者城域网部署。

中国移动WLAN培训资料

中国移动WLAN培训资料

六、业务使用方式：
1、公众WLAN接入 点CMCC
2、我省认证页面 加入网络白名单 管理，可以不认 证登录直接访问 公司对外网站
六、业务使用方式：
六、业务使用方式：
BOSS受理方式
BOSS受理说明： WLAN业务分为公众WLAN和高校WLAN，
公众WLAN和高校WLAN是彼此独立的2个业 务。公众WLAN可以在CMCC热点使用，不 能在CMCC-EDU热点使用。高校WLAN可以 在CMCC-EDU热点使用，不能在CMCC热点 使用。
❖ 1、高校WLAN业务 ❖ 高校WLAN业务面向中国移动高校用户开放，
用户通过接入CMCC-EDU标识的WLAN网络，采 用“手机号码+密码”认证方式使用该业务。
三、业务分类：
❖ 2、公众WLAN业务 ❖ 公众WLAN业务面向中国移动手机用户开放，
用户通过接入CMCC标识的WLAN网络，采用 “手机号码+密码”认证方式使用该业务。
特点
❖ 3、全国漫游：业务开通后，非高校用户可在全国中国移动WLAN网络 覆盖区域漫游使用。
❖ 4、Wlan业务不局限于中国移动用户使用，所有用户只要申请购买预 付费卡之后都能使用WLAN业务。（测试阶段）
❖ 5、套餐多样：提供公众WLAN业务和预付费WLAN业务两种业务形态， 每种业务形态又提供多种计费方式套餐，满足不同用户个性化需求。 同时，支持公众WLAN业务多种套餐在线办理。
❖ WLAN标准资费面向中国移动手机用户推广，同一个号码每自然月限40GB流量。采用时长 计费，标准资费为0.05元/分钟，不足一分钟按一分钟计。
❖ （2）按月包时长套餐资费

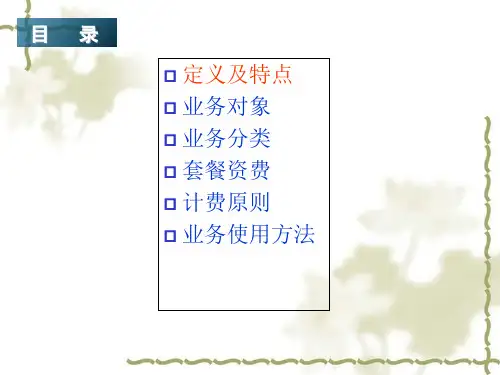

目录
定义及特点 业务对象 业务分类 套餐资费 计费原则 业务使用方法

精编WLAN培训之业务篇资料

精编WLAN培训之业务篇资料
- 18 -
4.10 客户端的要求
PC端要求
• PC客户端支持“帐号+密码” 认证方式。
• 用户可在PC客户端软件预先设 置帐号和密码，可以点击相关 连接按钮直接自动连接认证。
Text in here 手机端要求
• 要求WLAN手机能接入WLAN 网络，支持“帐号+密码”认证 方式。
• WLAN手机中的浏览器需能支 持Cookie功能。
省间漫游
省间漫游是指在网内非归属省漫 游，其漫游方式与蜂窝网用户漫游 方式相似。
国际漫游
1.可以提供在其他国家或地区的主要 城市热点（即漫游地），通过WLAN 方式接入到互联网的服务； 2.为其他国家或地区的WLAN国际漫 游用户，提供通过中国移动WLAN网 络，接入互联网的服务。
- 14 -
4.6 个性化认证页面
短信方式：短信办理：本机发送“KTWLAN”至10086申请WLAN功能，回复
短信中告知客户WLAN登录密码。
KTWLAN
小常识
发送
10086
回复
密码重置：发送“CZWLANMM”至10086”进 行密码重置即可。
修改WLAN登录密码：发送“XGWLANMM（空 格 进） 行原 密密 码码 修（ 改- 3空1 -格）新密码”至“10086”
- 29 -
目录
13 2 3 4 53 6 7
WLAN 楖念 WLAN业务分类 WLAN业务开放范围 WLAN业务特征 WLAN业务流程 WLAN 业务使用 WLAN 常见问题
6.1 WLAN功能开通
营业厅方式：客户持有效证件（身份证或驾 驶证等有效证件），到中国移动营业厅或 校园营业厅前台办理WLAN业务开通手续。
认证密码

中国移动WLAN培训资料PPT(32张)

中国移动WLAN培训资料PPT(32张)

备注
每月500 元封顶， 每月限 40GB流量
说明：WLAN校园优惠套餐面向中国移动高校客户推广。可在中国移动有CMCC_EDU网络覆盖的范 围内使用。用户在使用CMCC_EDU网络时，必须选择高校资费套餐，不提供标准资费、公众WLAN 业务资费和预付费卡资费。
四、套餐资费：
2、公众WLAN业务资费
0.05元/分钟
同一个号码 每月500元封 顶，每月限 40GB流量
目录
定义及特点 业务对象 业务分类 套餐资费 计费原则 业务使用方法
五、计费原则：
1、资费套餐生效/失效时间及资费有效期 （1）按月包时长资费套餐、校园优惠套餐均是本月申请，立即生效；
本月变更、退订，下月生效。标准资费用户，业务取消立即生效。 （2）WLAN预付费卡资费套餐从第一次登录认证成功时开始计时，到所
三、业务分类：
根据目标用户群和业务开通方式的不同，中国移动WLAN业务 分为高校WLAN业务、公众WLAN业务和预付费WLAN业务。
1、高校WLAN业务 高校WLAN业务面向中国移动高校用户开放，用户通过接入
CMCC-EDU标识的WLAN网络，采用“手机号码+密码”认证方 式使用该业务。
目录
定义及特点 业务对象 业务分类 套餐资费 计费原则 业务使用方法
二、业务对象：
全球通用户； 动感地带用户； 预付费卡用户； 国际漫游来访用户； 神州行用户
目录
定义及特点 业务对象 业务分类 套餐资费 计费原则 业务使用方法
六、业务使用方式：
（1）业务开通 公众WLAN业务：用户编写短信“KTWLAN”(大小写均可) 发
送至10086，即可完成WLAN业务开通。开通成功后用户可接 收到开通成功的短信回复，回复信息中包含静态密码。 高校WLAN业务：用户编写短信“KTEDUX”(大小写均可，X代 表套餐包含时长) 发送至10086，即可完成高校WLAN业务开 通和套餐订购。开通成功后用户可接收到开通成功的短信回 复，回复信息中包含静态密码。

《WLAN技术培训》课件

《WLAN技术培训》课件

参考资料
• WLAN技术介绍文献 • WLAN技术应用案例 • WLAN技术研究报告
WLAN技术提供无线网络连接， 支持智能家居、娱乐系统和家 庭办公等应用。
政府机构中的应用
WLAN技术在政府机构中用于无 线通信、移动办公和应急通信 等领域。
WLAN技术的未来
研究方向
当前WLAN技术的研究重点包括 5G网络集成、更高速的无线传输 和更安全的通信。
趋势
未来WLAN技术将朝着更智能、 更便捷和更稳定的方向发展。
发展前景
WLAN技术将在各个领域继续广 泛应用，推动无线通信技术的发 展。
术适用于办公环境、家庭网络和
公共场所等需要无线连接的场景。
3
优劣势比较
WLAN技术具有灵活性和便利性，但也存 在安全风险和传输距离的限制。
发展方向
未来WLAN技术将更加智能、高效和安全， 满足用户对无线通信的不断需求。
WLAN技术的安全性
1 安全漏洞
2 安全保障方法
WLAN技术存在数据泄露、身份验证漏洞等安 全风险，需要采取保障措施。
通过加密技术、访问控制和网络监控等手段， 提升WLAN技术的安全性。
WLAN技术的应用
生产中的应用
WLAN技术在生产环境中用于无 线传感器网络、实时跟踪和远 程监测等应用。
家庭生活中的应用
WLAN技术具有灵活性、可移动性和高度的便利性，为用户提供随时随地的无线连接。
WLAN技术的实现
1
体系结构
WLAN技术的体系结构由无线接入点、无线网关和无线终端设备组成，实现无线通信。
2
传输介质
WLAN技术使用无线电波作为传输介质，通过无线信号进行数据传输。
3

中国移动wlan技术基础培训 共43页

中国移动wlan技术基础培训 共43页

无线网络分类
WPAN
WLAN
WMAN
2.4GHz ISM免费频段 低功耗、低成本 短距离通信(10米) 低速传输(723Kbps) 点到点及点到多点组网 连接便携及固定设备
2.4/5.8GHz ISM免费频段 高传输速率（600Mbps） 中近距离通信（100-300米） 动态速率调整 支持MESH组网 支持慢速移动
2－66G 频段
2-11GHz应用于非视距传输 10-66GHz应用于视距传输
较高传输速率
802.16-2019最大速率74Mbps 802.16e最大下载速率6Mbps
远距离通信
802.16-2019传输距离7-10km 802.16e传输距离3-5km
支持车速移动(802.16e)
802.11协议的发展进程
WLAN技术基础培训
北京傲天动联技术有限公司
培训目标
了解WLAN基本概念 掌握WLAN的基础知识 了解WLAN的基本工作原理 了解WLAN产品形态及其基本应用
培训内容
WLAN概述 WLAN入门知识 WLAN网络模式 WLAN工作原理 WLAN设备形态及应用
引入
无线局域网是计算机网络与无线通信技术相结合的产物。它利 用射频（RF）技术，取能。无线网络所需的基础设施不需再埋 在地下或隐藏在墙里，并且可以随需移动或变化。
标准发布时间 合法频宽
频率范围
非重叠信道 调制技术
物理发送速率 兼容性
802.11 2019、7 83.5MHz
2.4002.483GHz
3 FHSS/DSSS
1, 2
N/A
802.11b 2019、9
802.11a 2019、9
802.11g 2019、7

最全最好的WLAN培训材料

最全最好的WLAN培训材料

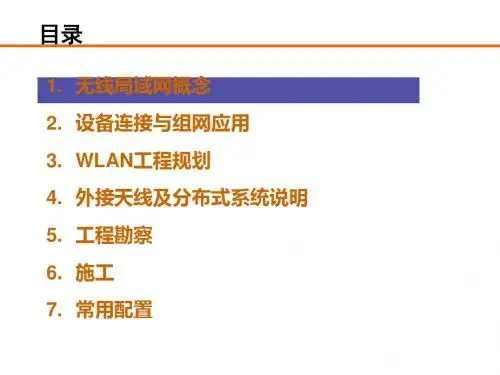

目录
1. 无线局域网概念 2. 设备连接与组网应用 3. WLAN工程规划 4. 外接天线及分布式系统说明 5. 工程勘察 6. 施工 7. 常用配置
-1-
Wi-Fi技术突出的优势
■其一，无线电波的覆盖范围广，Wi-Fi的半径则可达100-200米。 ■其二，进入该领域的门槛比较低。厂商只要在机场、车站、咖啡店、 图书馆等人员较密集的地方设置“热点”，并通过高速线路将因特 网接入上述场所。这样，由于“热点”所发射出的电波可以达到距 接入点半径数十米至100米的地方，用户只要将支持无线LAN的笔记 本电脑或PDA或者有WIFI功能的手机拿到该区域内，即可高速接入 因特网。也就是说，运营商不用耗费资金来进行网络布线接入，从 而节省了大量的成本。
- 32 -
测试软件的使用
点击菜单栏中的“Device”，在下拉菜单中选择您所使用的无线网卡。
- 33 -
测试软件的使用
在左边的菜单栏中，分别有“Channel”、“SSIDs”和“Filters”三个菜单 栏，“Channel”中列出了周围所有AP工作的信道；“SSIDs”中列出了 周围AP的SSID名称。根据SSID名称和MAC地址查找目标AP。
2.417 2.427 2.437 2.447 2.457 2.467
5
10
4
9
14
3
8
13
2
7
12
1
6
11
2.412 2.422 2.432 2.442 2.452 2.462 2.472 2.484
依照IEEE 802.11b/g无线局域网的国际规范和国家无线电管理委员会的标 准，无线局域网的无线设备的工作频段为：2400-2483.5MHz。工作频率 带宽为83.5MHz，划分为14个子频道，实际使用为1-13频道，每个子频道 带宽为22MHz。 。

WLAN基础培训初课件

WLAN基础培训初课件
1. 经验总结：交换机软件故障在恢复交换面出厂设置后再 重新正确配置交换后，基本上可能确定故障原因。
经验总结：目前使用的“胖”AP设备均会存在端口运行 一段时间内，由于长时间运行端口数据拥塞引起周期性 封死现象，需要断电重启临时解决，如出现此类故障频 繁则需要更换AP设备。
WLAN基础培训初
AP类故障
故障名称：AP硬件故障 故障现象：覆盖区域没有无线信号覆盖，无法正常上线。 处理过程：一般检查AP设备即可，发现AP可以登入管理 页面，但是没有射频信号输出，重启复位AP软件设置重 新配置还是无法解决，说明AP硬件出现故障，需要更换 AP设备解决。
WLAN基础培训初
交换机类故障
故障名称：交换机端口故障 故障现象：用E1转换器做传输的热点，AC从公网ping不通。 处理过程：首先到现场检查AC，AC的端口状态正常，能正常分配 地址，于是把电脑直接接E1，地址设成AC的WAN口地址，从电脑 上ping AC的网关，发现不通，怀疑是传输故障，传输部门挂表测 试后显示传输链路正常，于是怀疑是wlan中心接入交换机对应该热 点的端口故障，更换一个端口后恢复正常，AC从公网可以ping通 了。 经验总结：交换机端口故障一般比较难发现，经过无线跟有线测试 之后才能发现问题，一般发现交换机下无法正常获取IP地址上线， 先通过有线连接交换机进行测试，看交换机有没问题，如交换机运 行正常，还需特别主意交换机某些端口故障，会引起组网内链路不 通，影响正常的网络运营。
胖AP：具备一定的认证、被网管等功能的 AP（一般家庭用的无线路由器都是胖AP） 瘦AP：仅提供WLAN无线接入，无其它任 何功能的AP，故需配合无线控制器（AC或 无线交换机）接入网络。（如亚运场馆用 的AP）。
WLAN基础培训初

中国移动WLAN基础培训20101011版

中国移动WLAN基础培训20101011版


我们常说的“WLAN”指的就是符合802.11系列协议的无线局域网技术
WLAN网络结构
各热点AP通过接入网与 位于各市公司核心机房的 AC设备连接； 各市公司WLAN通过 CMNET连接到位于集团/ 省公司的Radius服务器、 Portal服务器，实现认证、 计费等功能 WLAN维护内容 以AC网元节点为界 包括AC、热点交换 机、AP及STA
首先怀疑Portal Server发生故障，登陆Portal Server后发现工作正常，

有其它AC用户认证成功的log不断产生，排除Portal故障可能。
然后怀疑此AC到Portal的网络链接存在问题，但接入此AC的终端可以
ping通Portal Server 218.200.244.88，表明网络没有问题。
802.11g

802.11是整个协议体系的基础。
802.11a、802.11b等协议是对原802.11协议的增补与修改，并不是独立的文档。
这些增补的协议可分为两类
针对物理层的扩充：802.11a 、802.11b 、802.11g 、802.11n
针对MAC功能的扩充：802.11e 、802.11f 、802.11i 、802.11h等
802.11n标准进展
802.11
802.11b
2009年9月13日IEEE投票批准 802.11n正式形成标准！
802.11a/g
802.11n

802.11b
802.11g
802.11a
802.11n
802.11n
要点：
蓝牙、无绳电话以及微波炉会对WLAN造成干扰。
1
6
11
802.11b 802.11g 802.11g

wlan培训资料（基础普及篇）

wlan培训资料（基础普及篇）

wlan培训资料（基础普及篇）WLAN<无线局域网）介绍<基础普及篇）无线局域网作为一种新的宽带数据网接入技术，使宽带数据网接入手段更加完善。

从未来发展看，WLAN将与传统的ADSL和LAN 接入方式一起在宽带数据网接入层形成三足鼎立的局面<铜缆、光纤和无线接入）。

上述三种接入方式与PON一起构成完整的网络，使“让网络无处不在、让沟通随心所欲”这个许多人的梦想和希望变成了现实。

b5E2RGbCAP第一章 WLAN基础知识第一节 WLAN介绍在无线局域网的部署中，主要以室内分布系统覆盖、室外及热点覆盖为主，同时在特殊场合下辅以无线桥接于AP结合的方式覆盖，来完成无线局域网布局。

p1EanqFDPw1、WLAN的发展前景随着Internet的日益普及和移动终端<包括笔记本电脑、WiFi 手机、PDA）的广泛使用，人们对无线IP接入的需求迅速增长，而WLAN网络因其应用灵活、安装简便、建设周期短以及不受地理应用环境限制等优势，得到了越来越多的关注和应用。

无线局域网也随着其技术的成熟而在接入部分占有一席之地。

DXDiTa9E3d2、WLAN技术发展演进⑴、802.11x演进⑵、带宽更宽：802.11b速率达到11Mbps，802.11a/g速率达到54Mbps，802.11r达到300Mbps，802.11n可达600Mbps<采用MIMO技术，09年9月份定稿）。

RTCrpUDGiT⑶、更广覆盖范围：从802.11a/g的100m到802.11n的500~1000m。

⑷、更强的障碍物穿透能力：可以使用于多堵墙壁的商务住宅、复杂房间结构的写字楼等环境中。

3、WLAN的定位⑴、WLAN 定位为无线局域网技术，提供慢速移动和游牧状态宽带接入，目前AP多支持802.11b/802.11g。

5PCzVD7HxA⑵、弥补固定网络的移动性不足，移动网络的宽带性不足，作为固定和移动网络数据业务的补充。

WLAN培训资料(完整版) PPT

WLAN培训资料(完整版) PPT

LMDS
CDMA、
2.5-3G
22-54Mbps
10-384Kbps
新标准802.11n的出现极大的扩展了无线网络的速度，能达到500Mbps以上，同时扩展了 覆盖的范围，解决了最后一公里接入的问题，扩展了WLAN的性能同时为WMAN的快速发展 奠定了基础。
WLAN基本概念
基本术语
▪ WIFI--Wireless Fidelity
▪ BSA--Basic Service Area（基本服务区域）
▪ 一个单独的接入点（AP）所覆盖的区域叫做基本服务区域
▪ SSID--Service Set Identifier（服务集标识）
▪ SSID是用来在逻辑上分辨两个不同的无线网络
▪ BSSID --Basic Service Set Identifier
接入点之间支持802.11分布式系统功能提供必要的交换信息 ▪ 802.11i：MAC层安全性增强规范； ▪ 802.11h：动态频道选择和发射功率控制。 ▪ 802.11n：下一代无线新标准，该标准将WLAN的传输速度增加至上
百兆 ▪ 802.11e：MAC层增强-服务质量保证(Qos) ▪ 802.11s：支持MESH网状网络的协议
SSID = Myhouse
SSID = Ourhouse
Wlan基本概念
Extensive Service Set(ESS)
ESSID = Ourcompany
WLAN基本概念
漫游
▪ STA可以在属于同一个ESS的AP接入点接入 ▪ STA可以在Wireless网络中任意移动 ▪ 保证已有的业务不中断，用户的标识（IP地址）不改变
▪ 中国无线网络产品国标中安全机制的标准，包括无线局域网鉴别（ WAI）和保密基础结构（WPI）两部分

WLAN室外覆盖技术培训

WLAN室外覆盖技术培训
antenna antenna
Building C
中心主站点使用一全向天线，远端站点通过和主站 点无线连接（非其他远端站点），所有站点中的LAN 可以看作整体，但是远端站点之间的通信必须先发 送到主站点，然后前传到目的远端站点；中心主站 点和其他所有远端站点都需要维持视距 中国移动通信集团公司
室外无线覆盖
中国移动通信集团公司
独立高层或边缘楼宇覆盖策略
10~15m 撑杆
天
角 线
上 度
， 倾
覆
8层 5~ 盖
天线 角度 下倾 ，覆 盖1
高度： 3~5层的 标准楼 高
~4 层
高度： 10~20m 范围 30~150m范 围
， 上倾 线 1~4层 天 盖 覆
25～100m范 围
摩天大楼
采用和左侧 大楼覆盖相 同的方案， 覆盖大楼右 侧。在楼内 盲区地区， 使用室内 AP进行优化
中国移动通信集团公司
点对点桥接பைடு நூலகம்
Building A Building B
antenna
Bridge Ethernet
0 to 25Km
Bridge
大楼中的以太网可以看作一个整体，无线网桥 就如一根电缆方便地连接两栋大楼
中国移动通信集团公司
点对多点桥接
Ethernet
Building Abridge Building B
这是一种同时兼顾室内、室外 的方案。考虑天线安装的高度 远小于建筑物本身的高度，当 只考虑对室内的覆盖时，天线 安装于室外向室内照射。１、 可根据实际应用的条件，天线 可以伸出楼顶的边沿向下辐射； ２、或者架设于地面向上辐射， 采用定向天线。３、或者天线 放置在周围距离30~100m的高 楼上，采用定向天线，实现天 线侧的室内覆盖。４、对于室 内难以覆盖的盲区，可以借助 前述的室内覆盖方法进行补充 覆盖

中国移动WLAN建设解决方案培训材料

中国移动WLAN建设解决方案培训材料
8 or 12
54 24 低 较好
OFDM 802.11a
2003.6
2.4－2.4835GHz
3 54 24① 高 好 CCK/OFDM 802.11b/g
802.11速率发展就是调制方式、编码方式和MAC协议的发展
IEEE 802.11n
2009.9 定稿
2.4－2.4835GHz 5.150－5.850GHz
同时支持802.11i和WAPI 集中控制，控制策略容量大
防盗 时间短,无震荡 时间短,无震荡 效果好,漫游隧道简单
支持 结合定位服务器后效果更好
与有线QOS结合能力较强
胖AP vs. 瘦AP
瘦AP（Fit AP）组网优势：
» 灵活的组网方式和优秀的扩展性 。 » 智能的RF管理功能，自动部署和故障恢复 。 » 强大的漫游功能支持 。 » 负载均衡。 » 无线终端定位，快速定位故障点和入侵检测。 » 强大的接入和安全策略控制。 » QoS支持——优化WiFi语音及关键应用 » 集中的网络管理 。
标准号
IEEE 802.11b
IEEE 802.11a
IEEE 802.11g
标准发布时间
1999.9
工作频率范围 2.4－2.4835GHz
非重叠信道数
最高速率（Mbps） 实际吞吐量 （Mbps） 受干扰机率
环境适应性
调制方式
兼容性
3 11 6 高 差 CCK/DSSS 802.11b
1999.9 5.150－5.350GHz 5.475－5.725GHz 5.725－5.850GHz
» 传统的WLAN网络一般以覆盖区内原来的有线局 域网为基础，再配以无线接入点、网桥、无线适 配器、AAA服务器等设备组成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
<100M
30.9 Mbps
5.9 Mbps
24.4 Mbps
24.4 Mbps
与11g产品可互通 与11b/g不能互通 与11b产品可互通
学习改变命运,知 识创造未来
中国移动WLAN培训资料
各个国家授权使用的频段
Channel Freq (GHz) US/Can Europe Japan
1
2.412
中国移动WLAN培训资料
802.11MAC层工作原理 ——Scanning
l 802.11MAC 使用Scanning功能来完成Discovery à 寻找和加入一个网络 à 当STA漫游时寻找一个新的AP
l Passive Scanning 通过侦听AP定期发送的Beacon帧来发现网络。
l Active Scanning 在每个信道上发送Probe request报文，从Probe
WLAN已经成为宽带接入的有效手段之一，使用WLAN的区域 及其承载的业务愈来愈多。为了更好地构建理想中的无线网络 ，我们需要了解无线网络的技术体系、熟悉构建无线网络的设 备的功能。
学习改变命运,知 识创造未来
中国移动WLAN培训资料
课程目标
学习完本课程，您应该能够：
了解WLAN基础知识 了解802.11协议族标准 了解主流WLAN设备及天线 了解WLAN典型部署
中国移动WLAN培训资料
FAT AP设备功能
l
学习改变命运,知 识创造未来
天线 802.11a/b/g
加密 802.1x认证,802.11e QoS
网管、二层漫游, 安全
中国移动WLAN培训资料
FAT AP设备的典型组网
家庭或soho网络的组网模式：
AP
ADSL Modem
WAN
PC
STAs
企业网络的组网模式：
802.11协议族成员 WLAN网络基本概念 WLAN网络接入访问机制 WLAN网络接入漫游
学习改变命运,知 识创造未来
中国移动WLAN培训资料
IEEE 802.11无线局域网工作组
PHY
MAC
802.11(1/2 Mbps) 802.11b(5.5/11 Mbps)
802.11g(54 Mbps) 802.11a(54 Mbps) 802.11n(300 Mbps)
x
2
2.417
x
3
2.422
x
4
2.42
x
7
2.442
x
8
2.447
x
9
2.452
x
10
2.457
x
11
2.462
x
12
2.467
13
2.472
14
2.484
x x x x x x x x x x x x x
x
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11b/g工作频段划分图
物的阻挡。 l 以室外作为主要应用环境的无线网桥一般在设计时都会考虑适应一些
恶劣的应用环境。
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11无线网桥——视距问题
l 视距问题
点对点无线网传输必须保证两点可视。造成不可视的原因包括地球曲 率、地理特征如山脉、建筑物和树木等。远距离通信时，还必须考虑 地球曲率的影响，当两人相距9km时，将不能相视，无线信号也无法 传输
企业核心网
以太交换机
AP1
……
APn
学习改变命运,知 识创造未来
STAs
中国移动WLAN培训资料
802.11无线网桥
l 无线网桥是一种采用无线技术进行网络互连的特殊功能的AP。 l 无线网桥根据传输距离的不同可分为工作组网桥和长距专业网桥。 l 为了防止信号大幅度衰减，网桥组网时两个网桥之间通常不能有障碍
无线交换机和FIT AP因此应运而生
学习改变命运,知 识创造未来
中国移动WLAN培训资料
无线交换机和FIT AP的功能
802.11g June 2003 83.5MHz
频率范围
2.400-2.483GHz 2.400-2.483GHz
5.150-5.350GHz 5.725-5.850GHz
2.400-2.483GHz
非重叠信道 调制技术
物理发送速率
无线覆盖范围 理论上的最大UDP吞吐量
(1500 byte) 理论上的TCP/IP吞吐量
STA
STA
SSID：Service Set ID 服务集识别码
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11网络的基本元素 —— BSS
BSS1 AP
STA1
STA2 STA3
BSS2 AP
STA5
STA4 STA6
Stations (STA)：任何的无线终端设备。 AP （Access Point）：一种特殊的STA BSS：Basic Service Set
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11 组网模式 —— Ad hoc
学习改变命运,知 识创造未来
STA STA
STA
STA STA
中国移动WLAN培训资料
802.11组网模式 —— 多个BSS
AP STA
STA
学习改变命运,知 识创造未来
STA AP
STA
以太网
中国移动WLAN培训资料
中国移动WLAN培训资料
目录
WLAN基础知识 802.11协议简析 WLAN设备 WLAN的典型部署
学习改变命运,知 识创造未来
中国移动WLAN培训资料
WLAN设备
什么是FAT（胖） AP 什么是无线网桥 什么是无线交换机和FIT（瘦） AP 天线工作原理及参数介绍
学习改变命运,知 识创造未来
response中获取BSS的基本信息。
学习改变命运,知 识创造未来
中国移动WLAN培训资料
什么是漫游
STA可以在属于同一个SSID的AP接入点接入； STA可以在Wireless网络中任意移动； 保证已有的业务不中断，用户的标识（IP地址）不改变。
学习改变命运,知 识创造未来
ESS AP
移动
STA
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11MAC层工作原理 —— 用户接入管理过程
STA
AP
Discovery选择AP (采用侦听Beacon帧或发送Probe帧)
1 Authentication
2
Association 3
和建立Association关系的AP收发数据 4
学习改变命运,知 识创造未来
l 解决视距问题和Fresnel区问题可以通过以下办法：（1）选择高性能 天线，可以解决“部分不可视”问题；（2）提升天线的高度；（3）清 除Fresnel区内的障碍物，如砍掉树木；（4）选择一台良好的中继设 备。
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11无线网桥的典型组网
有线网络互连
中国移动WLAN培训资料
无线让网络使用更自由
凡是自由空间均可连接网络，不受限于线缆和端口位置。
办公大楼
候机大厅
学习改变命运,知 识创造未来
渡假山庄
商务酒店
中国移动WLAN培训资料
无线让网络建设更经济，通信更便利
终端与交换设备之间省去布线，有效降低布线成本。 适用于特殊地理环境下的网络架设，如隧道、港口码头、高速公路。
(1500 byte) 兼容性
3 FHSS/DSSS
1, 2 N/A 1.7 Mbps
1.6 Mbps N/A
3 CCK/ DSSS 1,2,5.5, 11
100M 7.1 Mbps
12 OFDM 6, 9, 12, 18, 24, 36, 48, 54 50M
30.9 Mbps
3 CCK/OFDM 6, 9, 12, 18, 24, 36, 48, 54
学习改变命运,知 识创造未来
中国移动WLAN培训资料
目录
WLAN基础知识 802.11协议简析 WLAN设备 WLAN典型部署
学习改变命运,知 识创造未来
中国移动WLAN培训资料
WLAN基础知识
为什么要使用WLAN网络 什么是WLAN WLAN技术的发展进程
学习改变命运,知 识创造未来
AP
中国移动WLAN培训资料
无线客户端的漫游
客户端的漫游更多的是取决于客户端驱动程序算法，RSSI、SNR 、上一次接入终端等因素都会带来影响，当然，最主要的因素还是 从一台AP到另一台AP的信号强度变化。
学习改变命运,知 识创造未来
中国移动WLAN培训资料
Intel网卡的漫游主动性
学习改变命运,知 识创造未来
学习改变命运,知 识创造未来
中国移动WLAN培训资料
WLAN产品对人体的电磁辐射是安全的
很多的研究已经证明，WLAN产品可以在家庭及商业中使用， 对人体来说是安全。
典型的WLAN产品，如AP（Access Point，接入点），输出功 率为100mw，对于网卡来说，通常只有10mw至50mw。相比较 来说，手机的发射功率在通话时可以超过1W，而无线对讲机甚 至可以达到5 W。
l 802.11 l 802.11b l 802.11a l 802.11g
学习改变命运,知 识创造未来
中国移动WLAN培训资料
802.11协议的发展进程
标准发布时间 合法频宽
802.11 July 1997 83.5MHz
802.11b Sept 1999 83.5MHz
