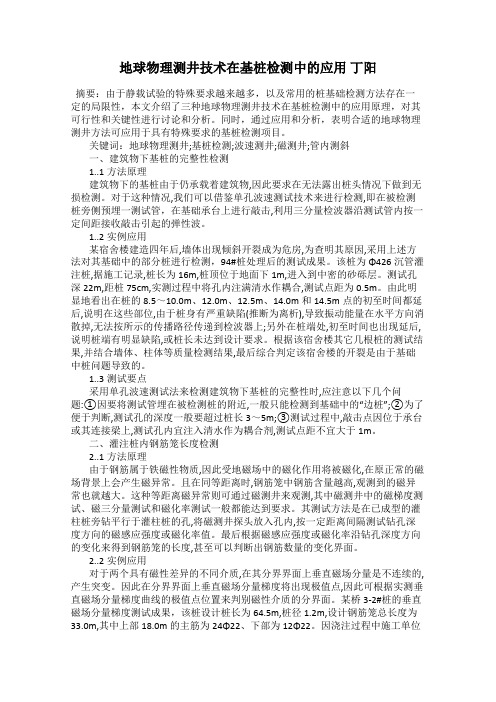

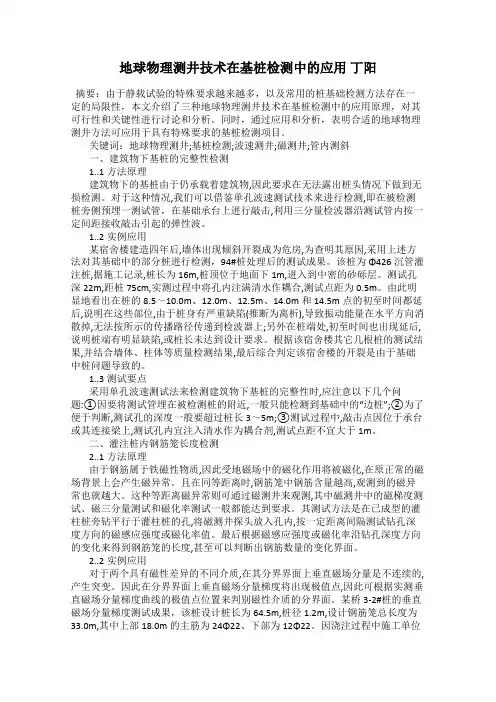

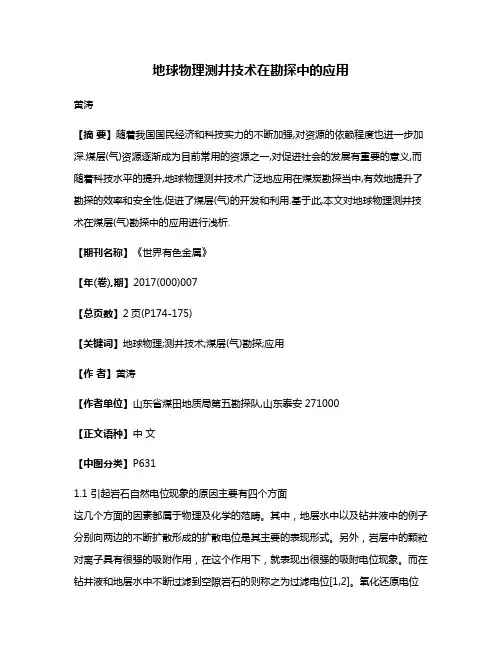

地球物理测井技术在勘探中的应用黄涛【摘要】随着我国国民经济和科技实力的不断加强,对资源的依赖程度也进一步加深.煤层(气)资源逐渐成为目前常用的资源之一,对促进社会的发展有重要的意义,而随着科技水平的提升,地球物理测井技术广泛地应用在煤炭勘探当中,有效地提升了勘探的效率和安全性,促进了煤层(气)的开发和利用.基于此,本文对地球物理测井技术在煤层(气)勘探中的应用进行浅析.【期刊名称】《世界有色金属》【年(卷),期】2017(000)007【总页数】2页(P174-175)【关键词】地球物理;测井技术;煤层(气)勘探;应用【作者】黄涛【作者单位】山东省煤田地质局第五勘探队,山东泰安271000【正文语种】中文【中图分类】P6311.1 引起岩石自然电位现象的原因主要有四个方面这几个方面的因素都属于物理及化学的范畴。
其中,地层水中以及钻井液中的例子分别向两边的不断扩散形成的扩散电位是其主要的表现形式。
另外,岩层中的颗粒对离子具有很强的吸附作用,在这个作用下,就表现出很强的吸附电位现象。
而在钻井液和地层水中不断过滤到空隙岩石的则称之为过滤电位[1,2]。
氧化还原电位主要表现在岩石与周围其他介质的接触中。
通常情况下,电位的具体在情况是以岩石及其周围的具体环境而定的,并且根据岩石性质等的变化为不断改变的。
而在煤层的勘探过程中,我们可以依据岩石电位原理实现对煤层具体环境的分析,从而达到勘探的目的。
由于岩石与周围环境的接触会产生一定的电位现象,电位测井的技术可以通过这个原理详细低分析岩层中煤的存在状况。
首先我们可以根据电位的勘查确定岩层中的渗透层,这是由于在渗透层中电位的曲线曲线会因为电位现象的产生而出现一定的异常,在岩层中,沉积岩表现出来的电位性质通过离子的扩散和吸附作用实现的,这种表现可以帮助人们更快低确定渗透层的具体位置,实现勘查的初步目的。
其次就是对煤层的具体划分。
由于煤层性质的特殊性,其所在岩层的电位会出现明显的异常,尤其是无烟煤层和高变质的煤烟,会表现出迥异于普通岩层的表现,帮助人们更快更准确低确定煤层的位置及其具体属性。

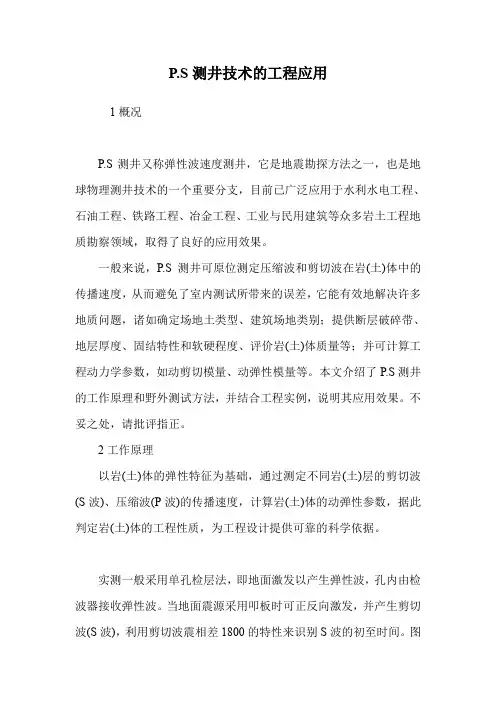

P.S测井技术的工程应用1概况P.S测井又称弹性波速度测井,它是地震勘探方法之一,也是地球物理测井技术的一个重要分支,目前已广泛应用于水利水电工程、石油工程、铁路工程、冶金工程、工业与民用建筑等众多岩土工程地质勘察领域,取得了良好的应用效果。
一般来说,P.S测井可原位测定压缩波和剪切波在岩(土)体中的传播速度,从而避免了室内测试所带来的误差,它能有效地解决许多地质问题,诸如确定场地土类型、建筑场地类别;提供断层破碎带、地层厚度、固结特性和软硬程度、评价岩(土)体质量等;并可计算工程动力学参数,如动剪切模量、动弹性模量等。
本文介绍了P.S测井的工作原理和野外测试方法,并结合工程实例,说明其应用效果。
不妥之处,请批评指正。
2工作原理以岩(土)体的弹性特征为基础,通过测定不同岩(土)层的剪切波(S波)、压缩波(P波)的传播速度,计算岩(土)体的动弹性参数,据此判定岩(土)体的工程性质,为工程设计提供可靠的科学依据。
实测一般采用单孔检层法,即地面激发以产生弹性波,孔内由检波器接收弹性波。
当地面震源采用叩板时可正反向激发,并产生剪切波(S波),利用剪切波震相差1800的特性来识别S波的初至时间。
图1为正反向激发时由地震仪记录的实测波形图。
实测通常由震源和记录仪器组成,震源设置一般距孔口2~4m,平放一块压重物的木板,测试孔应位于木板长轴的中垂线上,使木板与地面紧密接触。
木板长2.5~3.0m,宽0.3~0.4m,厚0.06~0.10m,上压约500~1000kg的重物。
当分别水平敲击木板两端时,产生弹性波(此时以S波为主)。
记录仪器由井中三分量检波器和工程地震仪构成,三分量检波器放置井中某一深度,接收由震源产生的弹性波信号,并通过连接电缆输送给地震仪,再由地震仪记录并存储以备后期数据处理之用,图2为单孔检层法测试示意图。
单孔检层法测试弹性波时,由于震源板离孔口尚有一定距离,所以计算测段内地层波速时需将弹性波的非纵测线旅行时校正为纵测线旅行时,计算公式如下:式中:t’—纵测线旅行时(s);t—非纵测线旅行时(s);h—测点孔深(m);x—震源板距孔口的距离(m)。
《地球物理测井》上机实验报告书学院:能源学院班级:10061023班姓名:祝方宸学号:1006092326一、实验的目的及意义通过本次上机实验,使学生对测井解释软件Ciflog有初步理解和认识,掌握测井资料综合处理与解释的一般流程,了解利用测井解释软件进行测井资料处理的一般方法,通过对实际测井资料的处理,使学生对测井的基本方法、原理以及解释应用有更深入的认识。
二、实验原理A.ciflog1.ciflog介绍CIFLog是国家油气重大专项首先确立研发的十大关键装备之一,而且是其中唯一的大型软件装备。
CIFLog创出多项世界第一:首个基于Java-NetBeans前沿计算机技术建立的三代测井处理解释系统;首个可同时在Windows、Linux和Unix三大操作系统下高效运行的大型测井软件;首个系统提供火山岩、碳酸盐岩、低阻碎屑岩和水淹层等复杂储层评价方法,并将全系列裸眼测井评价与套后测井评价集成为一体的软件。
该软件能提供包括元素俘获能谱在内的所有高端测井资料的处理,对全部国产高端成像测井装备处理解释提供支持。
项目组遵循“边开发、边应用”原则,CIFLog先后在大庆、辽河等国内主力油田及中国石油大学、北京大学、同济大学等十余所高校安装1100多套,形成了年处理上万井次的规模。
据CIFLog开发项目组组长、中石油勘探开发研究院测井所所长李宁介绍,测井回答的基本问题就是储层在哪、储层中是油还是水、是否工业油流。
此前,从第一代只能在工作机上运行的测井软件,到第二代可以在微机上运行的测井软件,相关高端产品一直被斯伦贝谢、哈里波顿、阿特拉斯等少数几家跨国公司垄断。
中石油上世纪90年代开发出第一代测井软件,并在其13家油田公司及中石化、中海油得到成功应用。
而此次推出的CIFLog,是直接从第一代跨越到第三代。
2. ciflog使用方法CIFLog平台主要由六部分组成 数据操作部分:包括数据格式的转换 导入和导出 、数据拷贝、数据管理 为下一步的资料解释与处理提供基础数据。
一、课程设计目的(1)培养理论联系实际的能力。
通过一口实例测井资料的人工解释,训练综合运用所学的基础理论知识,巩固九种测井曲线,掌握九种测井曲线的特点及其应用。
提高分析和解决实际问题的能力,从而使基础理论知识得到巩固,加深和系统化。
(2)学习掌握实际生产中测井资料综合解释的一般过程和方法。
能根据测井曲线识别常见的岩性、识别明显的油层、气层和水层。
能学会手工分层,并计算各储层孔隙度、饱和度的方法。
二、课程设计内容-手工(人工)解释(1)收集熟悉资料;(2)识别并划分岩性和渗透层;(3)分层取值;(4)储层参数计算;(5)综合判断油水层(6)编写课程设计报告三、步骤和方法(1)收集熟悉资料三道测井曲线分别为:岩性3条:GR,SP ,CAL电阻率3条:ILD、ILM,LL8孔隙度3条:CNL,DEN ,DT第一道主要为反映岩性的测井曲线道,包括:自然伽马测井曲线——曲线符号为 GR, 单位为API;自然电位测井曲线——曲线符号为 SP,单位为 mv;井径测井曲线——曲线符号为CAL, 单位为in或cm。
第二道为反映含油性的测井曲线道,包括:深感应测井曲线——曲线符号为 ILD, 单位为欧姆;中感应测井曲线——曲线符号为 ILM, 单位为欧姆;八侧向测井曲线——曲线符号为 LL8, 单位为欧姆。
电阻率测井曲线通常采用对数刻度。
第三道为反映孔隙度的测井曲线道,包括:声波测井曲线——曲线符号为 AC,单位为 us/ft;补偿中子测井曲线——曲线符号为 CNL;密度测井曲线——曲线符号为 DEN, 单位为 g/㎝3。
(2)识别并划分岩性和渗透层1.CAL(井径测井)曲线划分储层原理:泥岩和某些松散岩层常常由于钻井时泥浆的浸泡和冲刷造成井壁坍塌,使实际井径大于钻头直径,出现扩井;渗透性砂岩层,常常由于泥浆滤液向岩层中渗透,在井壁上形成泥饼,使实际井径小于钻头直径,出现缩井;而在致密岩层处,井径一般变化不大,实际井径接近钻头直径。
地球物理测井在柿庄普查报告中的具体应用
0 前言
地球物理测井是用专门的测井仪器测量钻井剖面的各种地球物
理参数,并对这些参数进行分析和处理,用于地层特征分析、确定油气层(目的层)的一门科学。
目前地球物理测井在野外测井项目中常用的测井方法一般有电性测井、放射性测井、声测井、核测井等。
本次勘探共施工钻孔11个,测井实测米为11777.35m,占钻探进尺的99.44%。
所有钻孔按设计要求均进行了测斜、井径、声波测井,并在4个钻孔进行了井温测量。
1 测井参数
本区测井参数采样具体要求有:伽玛伽玛(密度)、自然伽玛、电阻率、自然电位、井斜、井径等参数进行全孔测量。
采样间隔:全孔0.05/米,提升速度:煤系地层6米/分钟,非煤系地层9-12米/分钟。
按照测井规范要求煤系地层测量比例为1:200,评级煤层(厚度大于0.50m)进1:50测量,非煤系地层进行1:500比例尺的测量。
测井参数方法见表1。
2 测井资料的处理过程
数字测井资料处理按照(数据输入-预处理-解释―计算-成果输出)这一流程进行处理。
处理流程图见图1。
3 煤、岩层定性、定厚解释依据
井场只对评级煤层作定厚解释,以伽玛伽玛、三侧向电阻率、自
然伽玛曲线为主,以各自的解释原则进行解释,取各参数解释结果的平均值为煤层的成果。
本区煤层在测井曲线上的反映为高伽玛伽玛(低密度)、低自然伽玛、高阻-中高阻反映。
根据以往测井经验,可采煤层伽玛伽玛曲线以曲线幅值的2/5点分层,不可采煤层以曲线幅值的1/2点分层;自然伽玛曲线以曲线幅值的1/2点分层;电阻率曲线以拐点分层;声波曲线以曲线幅值的4/5点分层。
本区砂岩随其粒度、密度的不同而变化明显示,一般为低伽玛伽玛(高密度),较低自然伽玛、中高阻反映。
泥岩为低伽玛伽玛(较低密度)、高自然伽玛、低阻反映;粉砂岩、砂质泥岩介于砂岩与泥岩之间。
岩层的定厚解释,伽玛伽玛、自然伽玛曲线以曲线幅值的1/2点分层,三侧向及电阻率曲线以拐点分层。
4 煤、岩层地球物理特征
4.1 煤层地球特理特征
4.1.1 主要煤层地球特理特征
本区的主要可采煤层有3层煤层,15层煤层煤层。
3号煤层:位于山西组下部。
距k8砂岩30-45m,层位稳定,煤层平均厚度为5.65m,下部一层夹矸(煤层中包含的一层非煤物质)。
顶板多为泥岩或砂质泥岩,物性特征较明显,视电阻率、三侧向电阻率曲线均为高幅值反映,密度曲线呈箱状,自然伽玛为低幅值反映,均具有渗透性差、隔水性良好的特征。
详见3号煤层测井曲线特征图2。
15号煤层:位于太原组下部。
层位稳定,煤层平均厚度为2.55m,上部一层夹矸(煤层中包含的一层非煤物质)。
顶板、底板多为泥岩或砂质泥岩,高阻明显,低自然伽玛,矩形低密度反映,夹矸反映明显,均具有渗透性差、隔水性良好的特征。
详见15号煤层测井曲线特征图3。
4.1.2 各煤层对比
本区的含煤地层为石炭、—、二叠系含煤地层,煤层主要分布于山西组和太原组,含煤地层总厚度为147.72-196.98m,平均
151.59m。
在本地段内共含煤层16层,煤层总厚为11.86-17.97m,平均13.56m,含煤系数为8.94%。
可采煤层平均厚9.94m,可采含煤系数6.55%。
详见煤系地层测井曲线对比图4。
本溪组含煤1-2层,极不稳定,未发现有可采煤层。
1)山西组(p1s)
地层厚度为43.48-60.43m,平均47.22m。
含煤3层,自上而下可编号为1、2、3,煤层总厚为5.26-7.50m,平均厚度6.56m,含煤系数为13.89%。
其中位于本组下部的3号煤层全区稳定可采,其余煤层均为极不稳定不可采煤层,不具工业开采价值。
1号煤层:位于k8砂岩下平均2.42m处,一般直接与k8砂岩接触,极不稳定。
2号煤层:下距3号煤层11.11-25.49m,覆于k砂岩之上,极不稳定。
3号煤层:位于山西组的下部,上距k8砂岩平均31.59m,下距k7砂岩平均7.71m,煤层厚度平均6.03m,以厚度大,层位稳定为特征,纯煤厚度平均为5.86m。
厚度变异系数12.1%,属全区稳定可采煤层。
含泥岩及炭质泥岩夹石0-1层,厚度为0.10-0.50m。
2)太原组(c3t)
地层总厚度为104.24-136.55m,平均104.37m。
含煤12层,自上而下编号的有5、7、8-1、8-2、9、10、11、12、13、14、15、16号,煤层总厚5.87-10.47m,平均8.03m,含煤系数为7.69%。
位于本组下段的15号煤层,全区稳定可采,其余煤层均为不可采煤层,无工业开采价值。
5号煤层:位于k6燧石灰岩之下。
上距3号煤层5.00-23.42m,层位较稳定。
7号煤层:伏于k5石灰岩之下,一般0.38m。
层位不稳定。
8-1号、8-2号煤层:位于k5石灰岩下5.20-21.34m,层位较稳定。
9号煤层:位于 k5号煤层下15.07-37.58m;顶板常有一薄层泥质灰岩,局部为泥岩、砂质泥岩及砂岩;底板为一套较粗的正粒序陆相砂岩,大部分底部含砾,层位较稳定。
10号煤层:伏于k4石灰岩之上,平均0.46m。
11号、12号煤层:伏于k4石灰岩之下,较稳定。
13号煤层:位于k3石灰岩之下,平均0.42m,层位稳定。
15号煤层:位于太原组的顶部。
距k2石灰岩平均2.76m。
上距3
号煤层84m-124m。
煤层厚平均4.30m,局部有分叉现象,含泥岩、炭质泥岩夹石一般为1-2层,属结构简单--较简单煤层。
上部的k2石灰岩厚度大且稳定,为良好的对比标志。
16号煤层:位于太原组一段15号煤层的下部,平均13.01m,层位不稳定。
4.2 岩层地球特理特征
本区内石灰岩为特高阻、高密度、低伽玛反映。
砂岩随粒度不同而变化明显,一般为中高阻、高密度、较低伽玛反映。
粉砂岩及砂质泥岩介于砂岩与泥岩之间。
泥岩为低阻、较低密度、高伽玛反映。
本溪组的铝质泥岩,其伽玛值异常突出,一般达3.15pa/kg。
因此把这些特征明显的岩层定义为标志层,作为后期判定岩层的依据。
表2中介绍了本区一些标志层的物理性质。
【参考文献】
[1]gb/t17766-1999 固体矿产资源/储量分类[s].
[2]dz/t0215-2002 煤、泥炭地质勘查规范[s].
[3]矿产地球物理测井[m].成都理工大学出版社,2007,7. [责任编辑:王静]。
