机械制图试卷二及答案

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

机械制图试题二及答案一、在指定位置补全角接触球轴承通用画法、特征画法、规定画法中所缺线条（15分）二、补画平键联接的A—A断面图。

(15分)三、补画直齿圆柱齿轮啮合视图中所缺的线。

(15分)四、读图示零件图，完成下列内容（共30分：）1、视图表示：主视图的选择符合原则；两处平键联接的轴槽用图表达。

2、填写标题栏：零件名称：传动轴；材料：45钢；比例：1：1 其它内容：自行编写，但不能为空。

3、编写技术要求：调质处理；未注倒角C2。

4、将键槽深的极限偏差-0.2、0标注在图样上正确的位置。

5、解释轴颈尺寸φ45k6的含义：φ45 ；K ；6 。

6、在图中用指引线标出长、宽、高三个方向尺寸标注的主基准。

7、根据尺寸分类，尺寸5和36分别是键槽的尺寸和尺寸。

8、在视图上相应位置用形位公差代号标注下列形位公差：（1）两轴颈（φ45k6的轴段）的圆柱度公差值为0．004mm；（2）轴头（φ50的轴段）对两轴颈公共轴线（公共基准，需标注基准代号）的同轴度为0.012mm。

9、标注表面粗糙度：两处轴颈Ra=0.8μm，其余Ra=12.5μm。

五、读图示螺柱联接的装配图，回答下列问题。

（25分）1.图中所示的螺纹联接件有：、、。

2.螺纹联接件所用的画图方法是。

3.图中有关装配图的画法有：接触面画条线；非接触面画条线；相邻零件的剖面线方向相；当剖切面剖过标准件时，标准件按画；螺纹终止线应画在被联接件上表面之。

4.螺柱长度L≥，并查相关标准取值。

5.在图示画法的基础上，不画和的倒角的投影的画法称为简化画法。

6.在指定位置补画出该螺柱联接的俯视图。

第五题图试题一答案及评分标准一、25分评分标准：1．正确画出形体的三视图各得5分，共15分。

2．正确标注尺寸得10分（尺寸值以所量值为准）。

3．错漏处酌情扣分。

答案：二、25分评分标准1、正确画出形体的三视图各得5分，共15分。

2、正确标注尺寸得10分（尺寸值以测得值为准）。

《机械制图》试卷题 号 一二三四总 分 复 核 得 分一、填空：（每空1分，共10分）1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。

3．空间两点成为重影点的条件是 ___ 。

4．当图形不能充分表达平面时，可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。

3．如图所示，图形正确的左视图是（ ）4．关于图示尺寸φ20的哪种说法是正确的？（ ）学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名_____________…………..………….…. 装 ………………………..… 订 ……………………… 线 …………………….……………A ．公差为0B ．公差为0.14C ．偏差为±0.07D ．公差为0.075．哪种符号表示表面可用任意方法获得？（ ）三、补图题：（40分）1．已知主、俯视图，画第三视图。

（5分） 2．根据组合体的两个视图，补画第三视图。

（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。

（10分） 4．指出下列螺纹画法中的错误，并将正确的画在指定位置。

(10分) 5．在指定位置画出剖面图(键槽深为3mm)。

(10分)四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。

（共12分）１．主视图是____________剖视图，用于表达_________及__________的内部结构。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

（10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。

(14分，每题7分)1.2。

四、在指定位置将主视图画成剖视图。

(12分)五、补画视图中的缺线.（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.(8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列.九、读零件图，并回答问题。

（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6。

说明符号的含义.答:1。

主视图采用了全剖,左视图采用了局部剖,俯视图，B-B、C-C断面图及D—D局部剖视图。

2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号,7为公差等级. 4。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5.左视图外形略6。

前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm。

;后者表示，是由不去除材料的方法获得的零件表面。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分）1。

2。

四、在指定位置将主视图画成剖视图。

（12分)五、补画视图中的缺线.(12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分）七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

机械制图试卷及答案一、选择题（共10题，每题2分，共20分）1.下列哪项不是机械制图的主要内容？ A. 零件和组装图 B. 工艺方案 C. 安装图 D. 工艺流程图答案：B2.下列哪个是机械制图的常用符号？ A. ♦B. ○ C. ⊕ D. ▲答案：B3.在机械制图中，P表示的是什么含义？ A. 零件 B. 尺寸 C. 参数 D. 支撑面答案：C4.下图中哪个符号表示圆的位置？（图略）答案：B5.以下哪种视图表示了一个物体的外形和尺寸？ A. 平面视图 B. 侧视图 C. 正视图 D. 俯视图6.机械制图常用的投影方法有几种？ A. 2种 B. 3种 C. 4种 D. 5种答案：B7.下列哪种图形是指示物体的纵截面？ A. 线剖视图 B. 部分剖视图 C. 通剖剖视图 D. 面剖视图答案：B8.在机械制图中，下列哪种线型表示隐藏线？ A. 实线B. 虚线C. 点线D. 长短划线答案：B9.在机械制图中，下列哪个符号表示螺纹孔？A. ⌗ B. ⌘ C. ┐ D. ⚙答案：A10.下列哪种线型用于表示轴，中心线和对称线？ A. 实线 B. 虚线 C. 点线 D. 长短划线二、填空题（共5题，每题4分，共20分）1.在制图中，______是用于表示工艺流程或工作序列的图形。

答案：工艺流程图2.机械制图中的尺寸标注是表示零件的______。

答案：尺寸3.规定圆的直径和孔的直径的符号是______。

答案：⌀4.在机械制图中，同一视图上的尺寸应按照一定的______布置。

答案：规则5.毛坯标注的符号是______。

答案：Ⓛ三、解答题（共2题，每题30分，共60分）1.请简述机械制图的作用和意义。

答：机械制图是机械工程师设计和制造产品所必须掌握的重要技能。

它的作用和意义主要体现在以下几个方面：•有效传达设计意图：机械制图通过视图、符号、尺寸等方式，准确地传达产品设计意图，使得各工艺人员、制造人员和使用人员可以理解和执行。

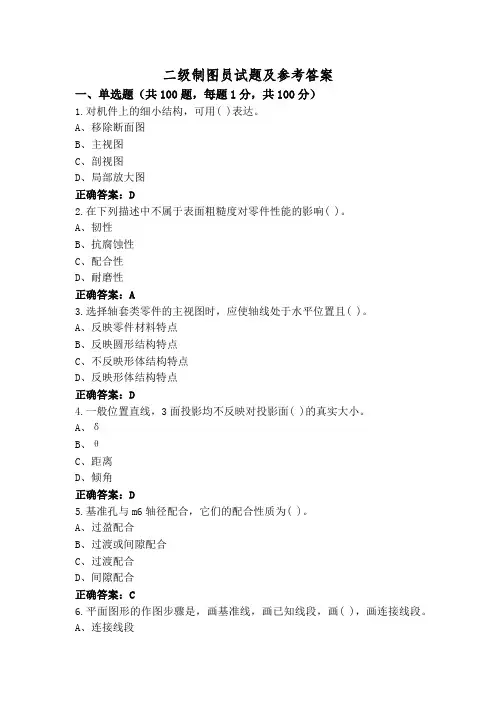

二级制图员试题及参考答案一、单选题（共100题，每题1分，共100分）1.对机件上的细小结构，可用( )表达。

A、移除断面图B、主视图C、剖视图D、局部放大图正确答案：D2.在下列描述中不属于表面粗糙度对零件性能的影响( )。

A、韧性B、抗腐蚀性C、配合性D、耐磨性正确答案：A3.选择轴套类零件的主视图时，应使轴线处于水平位置且( )。

A、反映零件材料特点B、反映圆形结构特点C、不反映形体结构特点D、反映形体结构特点正确答案：D4.一般位置直线，3面投影均不反映对投影面( )的真实大小。

A、δB、θC、距离D、倾角正确答案：D5.基准孔与m6轴径配合，它们的配合性质为( )。

A、过盈配合B、过渡或间隙配合C、过渡配合D、间隙配合正确答案：C6.平面图形的作图步骤是，画基准线，画已知线段，画( )，画连接线段。

A、连接线段B、中间线段C、非连接线段D、未知线段正确答案：B7.一般位置平面同时倾斜于( )投影面。

A、一个B、二个C、三个D、四个正确答案：C8.直线的投影变换中，一般位置线变换为投影面( )时，新投影轴的设立原则是新投影轴平行直线的投影。

A、平行线B、侧平线C、倾斜线D、垂直线正确答案：D9.局部视图是( )的基本视图。

A、某个面B、不完整C、某一方向D、完整正确答案：B10.图样中标注锥度时，其锥度符号应配置在( )。

A、引出线上B、基准线或引出线上C、轴线上D、基准线上正确答案：D11.在创建块时，在块定义对话框中必须确定的要素为：( )A、块名、基点、对象、属性B、块名、基点、属性C、基点、对象、属性D、块名、基点、对象正确答案：D12.在( )中，有1个轴间角均取97°10ˊ。

A、正等轴测图B、正等轴测图C、正三等轴测图D、正二等轴测图正确答案：D13.常见的( )传动形式有用于两平行轴之间传动的圆柱齿轮、用于两相交轴之间传动的圆锥齿轮和用于两交错轴之间传动的蜗杆蜗轮三种。

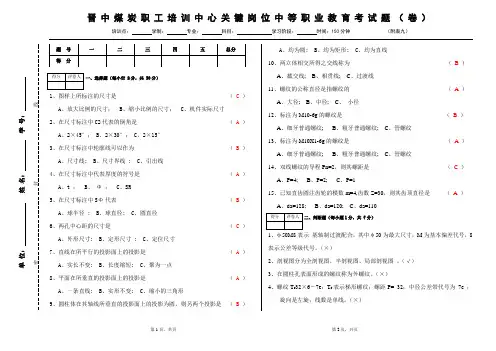

单 位： 姓 名： 学 号：密封线晋中煤炭职工培训中心关键岗位中等职业教育考试题（卷）培训点： 学制： 专业： 科目： 学习阶段： 时间：150分钟 （附表九）第1页，共页 第2页，共页得分评卷人 一、选择题（每小空 2分，共 30分）1、图样上所标注的尺寸是 （ C ） A 、放大比例的尺寸； B 、缩小比例的尺寸； C 、机件实际尺寸2、在尺寸标注中C2代表的倒角是 （ A ）A 、2×45°；B 、2×30°；C 、2×15°3、在尺寸标注中轮廓线可以作为 （ B ）A 、尺寸线;B 、尺寸界线 ;C 、引出线4、在尺寸标注中代表厚度的符号是 （ A ）A 、t ；B 、 Φ ；C 、SR5、在尺寸标注中S Φ代表 （ B ）A 、球半径 ;B 、球直径;C 、圆直径6、两孔中心距的尺寸是 （ C ） A 、外形尺寸; B 、定形尺寸 ; C 、定位尺寸7、直线在所平行的投影面上的投影是 （ A ）A 、实长不变;B 、长度缩短;C 、聚为一点8、平面在所垂直的投影面上的投影是 （ A ） A 、一条直线; B 、实形不变; C 、缩小的三角形9、圆柱体在其轴线所垂直的投影面上的投影为圆，则另两个投影是 （ B ）A 、均为圆;B 、均为矩形;C 、均为直线10、两立体相交所得之交线称为 （ B ） A 、截交线; B 、相贯线; C 、过渡线11、螺纹的公称直径是指螺纹的 （ A ） A 、大径; B 、中径; C 、 小径12、标注为M10-6g 的螺纹是 （ B ）A 、细牙普通螺纹;B 、粗牙普通螺纹;C 、管螺纹13、标注为M10X1-6g 的螺纹是 （ A ）A 、细牙普通螺纹;B 、粗牙普通螺纹;C 、管螺纹14、双线螺纹的导程Pn=2，则其螺距是 （ C ）A 、P=4;B 、P=2;C 、P=115、已知直齿圆注齿轮的模数m=4,齿数Z=30，则其齿顶直径是 （ A ）A 、da=128;B 、da=120;C 、da=110得分评卷人 二、判断题（每小题1分，共 7分）1、φ50M8表示 基轴制过渡配合，其中φ50为最大尺寸，M 为基本偏差代号，8表示公差等级代号。

徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XY HY W二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

机械制图考试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图?5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

?答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖(B)半剖(C) 局部剖(D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
