【智能路由器】ndpi深度报文分析源码框架

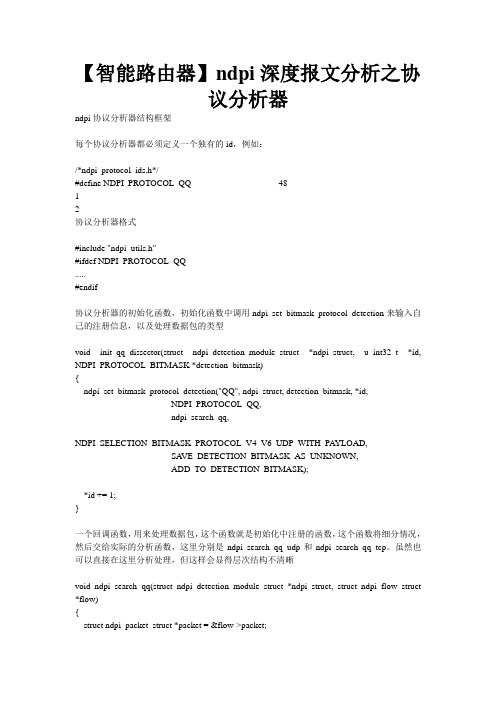

【智能路由器】ndpi深度报文分析之协议分析器ndpi协议分析器结构框架每个协议分析器都必须定义一个独有的id，例如：/*ndpi_protocol_ids.h*/#define NDPI_PROTOCOL_QQ 4812协议分析器格式#include "ndpi_utils.h"#ifdef NDPI_PROTOCOL_QQ.....#endif协议分析器的初始化函数，初始化函数中调用ndpi_set_bitmask_protocol_detection来输入自己的注册信息，以及处理数据包的类型void init_qq_dissector(struct ndpi_detection_module_struct *ndpi_struct, u_int32_t *id, NDPI_PROTOCOL_BITMASK *detection_bitmask){ndpi_set_bitmask_protocol_detection("QQ", ndpi_struct, detection_bitmask, *id,NDPI_PROTOCOL_QQ,ndpi_search_qq,NDPI_SELECTION_BITMASK_PROTOCOL_V4_V6_UDP_WITH_PAYLOAD,SA VE_DETECTION_BITMASK_AS_UNKNOWN,ADD_TO_DETECTION_BITMASK);*id += 1;}一个回调函数，用来处理数据包，这个函数就是初始化中注册的函数，这个函数将细分情况，然后交给实际的分析函数，这里分别是ndpi_search_qq_udp和ndpi_search_qq_tcp。

虽然也可以直接在这里分析处理，但这样会显得层次结构不清晰void ndpi_search_qq(struct ndpi_detection_module_struct *ndpi_struct, struct ndpi_flow_struct *flow){struct ndpi_packet_struct *packet = &flow->packet;if (packet->udp != NULL && flow->detected_protocol_stack[0] != NDPI_PROTOCOL_QQ) ndpi_search_qq_udp(ndpi_struct, flow);if (packet->tcp != NULL && flow->detected_protocol_stack[0] != NDPI_PROTOCOL_QQ) ndpi_search_qq_tcp(ndpi_struct, flow);}协议分析器的框架就到此为止，然后将初始化函数添加到ndpi_main.c文件的ndpi_init_protocol_defaults函数中，像这样：static void ndpi_init_protocol_defaults(struct ndpi_detection_module_struct *ndpi_mod) {int i;ndpi_port_range ports_a[MAX_DEFAULT_PORTS], ports_b[MAX_DEFAULT_PORTS];u_int16_t no_master[2] = { NDPI_PROTOCOL_NO_MASTER_PROTO, NDPI_PROTOCOL_NO_MASTER_PROTO },custom_master[2];/* Reset all settings */memset(ndpi_mod->proto_defaults, 0, sizeof(ndpi_mod->proto_defaults));//......ndpi_set_proto_defaults(ndpi_mod, NDPI_PROTOCOL_FUN, NDPI_PROTOCOL_QQ,no_master,no_master, "QQ",ndpi_build_default_ports(ports_a, 0, 0, 0, 0, 0) /* TCP */,ndpi_build_default_ports(ports_b, 0, 0, 0, 0, 0) /* UDP */);//......}宏定义NDPI_PROTOCOL_LONG_STRING和NDPI_PROTOCOL_SHORT_STRING中添加协议名称字符串。

摘要互联网的成功发展给人民生活带来巨大变化，它的影响已经渗透到社会的各个方面，并产生了巨大的经济效益和社会效益。

但随着互联网应用的发展，基于IPv4的互联网在实际应用中越来越暴露出其不足之处。

这些问题已经成为制约互联网发展的重要障碍，于是IPv6技术应运而生。

近年来，IPv6在世界围得到了广泛的关注和研究。

下一代路由协议中针对用于IPv6的路由信息协议(RIPng)和开放最短路径优先( OSPFv3 )协议的研究与实验已成为IPv6协议栈研究的重要组成部分。

本文在深刻理解路由协议理论知识的基础上，对基于下一代网络协议IPv6 的RIPng ( 路由信息协议 )和OSPFv3( 开放最短路径优先 )路由选择协议的基本工作原理、报文格式等进行了具体介绍和分析,并采用Cisco Packet Tracer 模拟路由器实现RIPng和OSPFv3协议的多协议配置。

关键词: 路由器 IPv6 OSPFv3 RIPngAbstractThe Internet's success to the people's life development produce huge changes, its influence has penetrated into every aspect of society, and has produced great economic benefits and social benefit. But as the Internet application development, based on the Internet in the practical application of IPv4 in more and more exposed its disadvantages. These problems have become the important obstacle of restricting the Internet development, so IPv6 technology arises at the historic moment.In recent years, IPv6 worldwide received extensive attention and research. The next generation of routing protocol to IPv6 used for the routing information protocol (RIPng) and open shortest path first (OSPFv3) agreement with the experimental study of IPv6 protocol stack has become an integral part of the study of.This article, in the profound understanding routing protocol theory knowledge, on the basis of next generation network protocol based on the RIPng IPv6 (routing information protocol) and OSPFv3 (open shortest path is preferred) routing protocol's basic working principle, message format etc are introduced and analyzed in this paper, and the Cisco Packet Tracersimulation RIPng routers and OSPFv3 protocol .KEYWORDS：router IPv6 OSPFv3 RIPng目录第一章绪论1第二章路由协议现状分析1一、RIPng现状分析1（一）RIPng简介1（二）RIPng的报文格式比较分析3（三）RIPv1、RIPv2和RIPng的比较4（四）RIPng存在的问题与改进方向6（五）RIPng的发展趋势6二、OSPF V3现状分析7（一）OSPFv3简介7（二）OSPFv3与OSPFv2的报文类型比较分析8（三）OSPFv3与OSPFv2的LSA 类型比较分析8 第三章基于IPV6的多路由协议网络设计9一、Packet Tracer软件简介9二、使用多种路由协议的原因10三、IP V6多路由协议配置10（一）技术原理10（二）网络拓扑图11（三）IP配置表12（四）基本配置12（五）路由重发布配置19（六）用show ipv6 route命令测试20参考文献26致27路由协议配置与分析第一章绪论随着互联网在社会生活各个领域的广泛应用和商业化的深入发展，现有的网络基础设施和网络服务已经难以满足和支持大规模的网络应用，如交互式远程实时教学、远程医疗(手术)、协同工作、科研、数字化图书馆、虚拟实验室等。

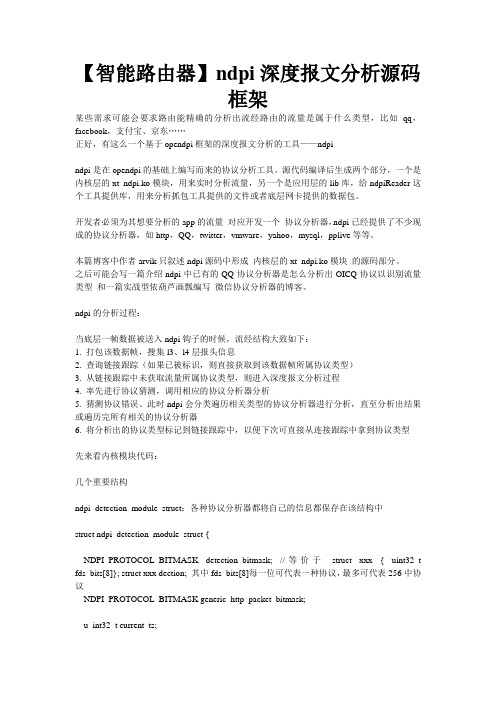

【智能路由器】ndpi深度报文分析源码框架某些需求可能会要求路由能精确的分析出流经路由的流量是属于什么类型，比如qq，facebook，支付宝、京东……正好，有这么一个基于opendpi框架的深度报文分析的工具——ndpindpi是在opendpi的基础上编写而来的协议分析工具。

源代码编译后生成两个部分，一个是内核层的xt_ndpi.ko模块，用来实时分析流量，另一个是应用层的lib库，给ndpiReader这个工具提供库，用来分析抓包工具提供的文件或者底层网卡提供的数据包。

开发者必须为其想要分析的app的流量对应开发一个协议分析器，ndpi已经提供了不少现成的协议分析器，如http，QQ，twitter，vmware，yahoo，mysql，pplive等等。

本篇博客中作者arvik只叙述ndpi源码中形成内核层的xt_ndpi.ko模块的源码部分。

之后可能会写一篇介绍ndpi中已有的QQ协议分析器是怎么分析出OICQ协议以识别流量类型和一篇实战型依葫芦画瓢编写微信协议分析器的博客。

ndpi的分析过程：当底层一帧数据被送入ndpi钩子的时候，流经结构大致如下：1. 打包该数据帧，搜集l3、l4层报头信息2. 查询链接跟踪（如果已被标识，则直接获取到该数据帧所属协议类型）3. 从链接跟踪中未获取流量所属协议类型，则进入深度报文分析过程4. 率先进行协议猜测，调用相应的协议分析器分析5. 猜测协议错误、此时ndpi会分类遍历相关类型的协议分析器进行分析，直至分析出结果或遍历完所有相关的协议分析器6. 将分析出的协议类型标记到链接跟踪中，以便下次可直接从连接跟踪中拿到协议类型先来看内核模块代码：几个重要结构ndpi_detection_module_struct：各种协议分析器都将自己的信息都保存在该结构中struct ndpi_detection_module_struct {NDPI_PROTOCOL_BITMASK detection_bitmask; //等价于struct xxx { uint32_t fds_bits[8]}; struct xxx dection; 其中fds_bits[8]每一位可代表一种协议，最多可代表256中协议NDPI_PROTOCOL_BITMASK generic_http_packet_bitmask;u_int32_t current_ts;u_int32_t ticks_per_second;#ifdef NDPI_ENABLE_DEBUG_MESSAGESvoid *user_data;#endif/* 各种类型回调函数数组，每个协议都会对应一个回调函数*/struct ndpi_call_function_struct callback_buffer[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int32_t callback_buffer_size;struct ndpi_call_function_struct callback_buffer_tcp_no_payload[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int32_t callback_buffer_size_tcp_no_payload;struct ndpi_call_function_struct callback_buffer_tcp_payload[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int32_t callback_buffer_size_tcp_payload;struct ndpi_call_function_struct callback_buffer_udp[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int32_t callback_buffer_size_udp;struct ndpi_call_function_struct callback_buffer_non_tcp_udp[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int32_t callback_buffer_size_non_tcp_udp;ndpi_default_ports_tree_node_t *tcpRoot, *udpRoot;#ifdef NDPI_ENABLE_DEBUG_MESSAGES/* 调试信息相关回调*/ndpi_debug_function_ptr ndpi_debug_printf;const char *ndpi_debug_print_file;const char *ndpi_debug_print_function;u_int32_t ndpi_debug_print_line;#endif/* misc parameters */u_int32_t tcp_max_retransmission_window_size;u_int32_t directconnect_connection_ip_tick_timeout;/* 注册子协议处理函数数组*/struct ndpi_subprotocol_conf_structsubprotocol_conf[NDPI_MAX_SUPPORTED_PROTOCOLS + 1];u_int ndpi_num_supported_protocols;u_int ndpi_num_custom_protocols;/* 用于HTTP/DNS/HTTPS host 匹配*/ndpi_automa host_automa, /* Used for DNS/HTTPS */content_automa, /* Used for HTTP subprotocol_detection */subprotocol_automa, /* Used for HTTP subprotocol_detection */bigrams_automa, impossible_bigrams_automa; /* TOR *//* IP-based protocol detection */void *protocols_ptree;//部分协议的私有参数/* irc parameters */u_int32_t irc_timeout;/* gnutella parameters */u_int32_t gnutella_timeout;/* battlefield parameters */u_int32_t battlefield_timeout;/* thunder parameters */u_int32_t thunder_timeout;/* SoulSeek parameters */u_int32_t soulseek_connection_ip_tick_timeout;/* rtsp parameters */u_int32_t rtsp_connection_timeout;/* tvants parameters */u_int32_t tvants_connection_timeout;/* rstp */u_int32_t orb_rstp_ts_timeout;/* yahoo */u_int8_t yahoo_detect_http_connections;u_int32_t yahoo_lan_video_timeout;u_int32_t zattoo_connection_timeout;u_int32_t jabber_stun_timeout;u_int32_t jabber_file_transfer_timeout;#ifdef NDPI_ENABLE_DEBUG_MESSAGES#define NDPI_IP_STRING_SIZE 40char ip_string[NDPI_IP_STRING_SIZE];#endifu_int8_t ip_version_limit;#ifdef NDPI_PROTOCOL_BITTORRENTstruct hash_ip4p_table *bt_ht;#ifdef NDPI_DETECTION_SUPPORT_IPV6struct hash_ip4p_table *bt6_ht;#endif#ifdef BT_ANNOUNCEstruct bt_announce *bt_ann;int bt_ann_len;#endif#endif//默认协议结构体数组ndpi_proto_defaults_tproto_defaults[NDPI_MAX_SUPPORTED_PROTOCOLS+NDPI_MAX_NUM_CUSTOM_PRO TOCOLS];//分别是http、dns和网络方向探测允许标识位u_int8_t http_dont_dissect_response:1, dns_dissect_response:1,direction_detect_disable:1; /* disable internal detection of packet direction */};ndpi_flow_struct：携带一系列数据包组成的数据流信息，协议分析已经完成的部分信息都会保存在流中，当然也会保存部分协议分析器分析的私有数据信息struct ndpi_flow_struct {u_int16_t detected_protocol_stack[NDPI_PROTOCOL_HISTORY_SIZE];#ifndef WIN32__attribute__ ((__packed__))#endifu_int16_t protocol_stack_info;/* init parameter, internal used to set up timestamp,... */u_int16_t guessed_protocol_id, guessed_host_protocol_id;u_int8_t protocol_id_already_guessed:1, host_already_guessed:1, init_finished:1, setup_packet_direction:1, packet_direction:1;/*if ndpi_struct->direction_detect_disable == 1tcp sequence number connection tracking*/u_int32_t next_tcp_seq_nr[2];/*the tcp / udp / other l4 value unionused to reduce the number of bytes for tcp or udp protocol states */union {struct ndpi_flow_tcp_struct tcp;struct ndpi_flow_udp_struct udp;} l4;/*Pointer to src or dstthat identifies theserver of this connection*/struct ndpi_id_struct *server_id;/* HTTP host or DNS query */u_char host_server_name[192];/* Via HTTP User-Agent */u_char detected_os[32];/* Via HTTP X-Forwarded-For */u_char nat_ip[24];/* Bittorrent hash */u_char bittorent_hash[20];/*This structure below will not not stay inside the protosstructure below as HTTP is used by many subprotocolssuch as FaceBook, Google... so it is hard to knowwhen to use it or not. Thus we leave it outside for thetime being.*/struct {ndpi_http_method method;char *url, *content_type;} http;union {/* the only fields useful for nDPI and ntopng */struct {u_int8_t num_queries, num_answers, reply_code;u_int16_t query_type, query_class, rsp_type;} dns;struct {u_int8_t request_code;u_int8_t version;} ntp;struct {char client_certificate[48], server_certificate[48];} ssl;} protos;/*** ALL protocol specific 64 bit variables here ***//* protocols which have marked a connection as this connection cannot be protocol XXX, multiple u_int64_t */NDPI_PROTOCOL_BITMASK excluded_protocol_bitmask;u_int8_t num_stun_udp_pkts;#ifdef NDPI_PROTOCOL_REDISu_int8_t redis_s2d_first_char, redis_d2s_first_char;#endifu_int16_t packet_counter; // can be 0 - 65000u_int16_t packet_direction_counter[2];u_int16_t byte_counter[2];#ifdef NDPI_PROTOCOL_BITTORRENTu_int8_t bittorrent_stage; // can be 0 - 255#endif#ifdef NDPI_PROTOCOL_DIRECTCONNECTu_int32_t directconnect_stage:2; // 0 - 1#endif#ifdef NDPI_PROTOCOL_SIP#ifdef NDPI_PROTOCOL_YAHOOu_int32_t sip_yahoo_voice:1;#endif#endif#ifdef NDPI_PROTOCOL_HTTPu_int32_t http_detected:1;#endif#ifdef NDPI_PROTOCOL_RTSPu_int32_t rtsprdt_stage:2;u_int32_t rtsp_control_flow:1;#endif#ifdef NDPI_PROTOCOL_YAHOOu_int32_t yahoo_detection_finished:2;#endif#ifdef NDPI_PROTOCOL_ZATTOOu_int32_t zattoo_stage:3;#endif#ifdef NDPI_PROTOCOL_QQu_int32_t qq_stage:3;#endif#ifdef NDPI_PROTOCOL_THUNDERu_int32_t thunder_stage:2; // 0 - 3#endif#ifdef NDPI_PROTOCOL_OSCARu_int32_t oscar_ssl_voice_stage:3;u_int32_t oscar_video_voice:1;#endif#ifdef NDPI_PROTOCOL_FLORENSIAu_int32_t florensia_stage:1;#endif#ifdef NDPI_PROTOCOL_SOCKSu_int32_t socks5_stage:2; // 0 - 3u_int32_t socks4_stage:2; // 0 - 3#endif#ifdef NDPI_PROTOCOL_EDONKEYu_int32_t edonkey_stage:2; // 0 - 3 #endif#ifdef NDPI_PROTOCOL_FTP_CONTROLu_int32_t ftp_control_stage:2;#endif#ifdef NDPI_PROTOCOL_RTMPu_int32_t rtmp_stage:2;#endif#ifdef NDPI_PROTOCOL_PANDOu_int32_t pando_stage:3;#endif#ifdef NDPI_PROTOCOL_STEAMu_int32_t steam_stage:3;u_int32_t steam_stage1:3; // 0 - 4u_int32_t steam_stage2:2; // 0 - 2u_int32_t steam_stage3:2; // 0 - 2#endif#ifdef NDPI_PROTOCOL_PPLIVEu_int32_t pplive_stage1:3; // 0 - 6u_int32_t pplive_stage2:2; // 0 - 2u_int32_t pplive_stage3:2; // 0 - 2#endif#ifdef NDPI_PROTOCOL_STARCRAFTu_int32_t starcraft_udp_stage : 3; // 0-7#endif/* internal structures to save functions calls */struct ndpi_packet_struct packet;struct ndpi_flow_struct *flow;struct ndpi_id_struct *src;struct ndpi_id_struct *dst;};初始化ndpi的初始化在ndpi_init_detection_module()函数中，该函数申请好一个ndpi_detection_module_struct结构的空间后，初始化了一些协议的私有参数后就交给ndpi_init_protocol_defaults了。

03114121516232431NDP 协议通用报文格式NDP 报文格式说明1.前一个首部的下一个首部字段值为582.每个分组的消息主体有各种字段组成。

可能包含很多选项字段特别说明：1.邻居发现分组的传播限制在单条链路内部。

这是通过为所有的邻居发现分组使用跳数限制值255来强制的。

由于来自链外街道的邻居发现分组的跳数限制小于255，所以，接收节点可以通过检测跳数限制字段来拒绝这种分组通用选项格式TLV邻居发现选项类型及格式报文类型 可能的选项路由器请求报文 源链路层地址路由器广告报文 源链路层地址、MTU 、前缀信息、路由信息邻居请求报文 源链路层地址邻居广告报文 目标链路层地址重定向报文 目标链路层地址和重定向首部源链路层地址选项目标链路层地址选项前缀信息选项2331MTU 选项2331路由信息选项233103114121516232431路由器请求报文格式03114121516232431路由器广告报文格式03114121516232431扩展的路由器广告报文格式03114121516232431邻居请求报文格式03114121516232431邻居广告报文格式03114121516232431重定向报文格式路由器请求报文说明1.作为NDP 分组，跳数限制为2552.源地址为分配给发送口的地址（不一定是LLA ）或::，目的地址为ff02::23.发送端知道自己的链路层地址，就会在报文中包含源链路层地址选项4.如果源ip 是::，RS 中一定不能有源链路层地址选项。

5.接收端必须悄悄的忽略哪些不认识的和其他认识的选项，就是不产生任何ICMPv6错误报文，并继续对报文处理路由器通告报文说明1.作为NDP 分组，跳数限制为2552.源地址为LLA ，目的地址为ff02::1或RS 源端的单播地址3.主动发送和响应RS 发送。

当前跳数限制：要放入所有输出分组的IPv6首部的跳数限制字段的默认值。

OpenDPI-1.3.0源代码分析：1.OpenDPI_demo中的main函数：该main函数主要由七个子函数组成，他们分别为：1.1parseOptions：处理给定的参数，比如运行时指定的：-f ./http.pcap，分析参数是否正确。

该函数不是非常重要，但如果我们改写程序时想要程序能有新的功能，可以在这里添加类似开关的代码，如定义一些宏。

1.2setupDetection：非常重要的初始化函数，其会的初始化整个程序的最重要的数据结构：ipoque_struct，所有协议的回调函数都是在这里进行绑定的，下面两个函数会的进行重点分析：除了初始化ipoque_struct外，还会的给几个全局变量分配内存，这些全局变量包括：osdpi_ids：所有id对应的变量，每个id用来连接一个IP与一个表示该IP的IDosdpi_flows：所有flow对应的变量，每个flows用来连接一个flow与一个表示该flow 的KEYprotocol_counter,protocol_counter_bytes：与协议相关的计数器，类型为数组1.3openPcapFile：常规的打开pcap文件1.4runPcapLoop：处理pcap的主循环，这个程序的灵魂，其会的最终通过回调函数来调用各个协议的分析函数。

1.5closePcapFile：常规的关闭pcap文件1.6printResults：输出统计结果的数据，请注意观察下面的两个循环：你会发现最终我们的结果存在与prot_long_str,protocol_counter,protocol_counter_bytes以及osdpi_flows这几个全局变量中，所以这几个变量我们在分析的时候需要着重分析。

这些全局变量的初始化详见1.21.7terminateDetection：处理程序的善后工作，比如free掉我们在1.2里建立的那几个全局变量。

换句话说，如果我们在程序运行中间使用了ctrl+c中断了程序，那么就会造成内存泄漏。
