机器人视觉伺服系统

基于图像的机器人视觉伺服系统基于图像的机器人视觉伺服系统对工作在未知环境中的机器人，在其位置控制和运动控制中引入视觉反馈信息是一种很有吸引力的解决方案。

利用视觉传感器得到的图像作为反馈信息，构造机器人的位置和运动闭环控制，即视觉伺服[1]。

本文主要研究手部摄像机视觉机器人的控制问题，采用基于图像的直接视觉伺服。

它的控制算法不需要求解逆像问题以及机器人运动学，同时它的结构不依赖于机器人惯量以及科里奥利矩阵。

机器人视觉伺服系统的物理结构机器人视觉伺服系统的结构可分为摄像机固定和手部摄像机两种。

在摄像机位置固定的机器人系统中，有多个摄像机安装在机器人周围的环境中，可同时获得机器人和周围环境的图像，这种方法的目标是控制机器人末端执行器的运动直至触碰到期望目标。

而手部摄像机机器人的摄像机安装在机器人手部，只能获取机器人周围环境的信息，这种方法的目标是控制机器人的运动，使运动或静止的目标在摄像机图像平面上到达期望位置。

摄像机固定的安装方式可获得固定的图像分辨率，并同时获得机器人和机器人周围环境的信息，便于将视觉系统集成到控制中。

但在机器人运动过程中，可能发生图像特征遮盖现象，观察灵活性差。

而手部摄像机方式具有较大的工作范围，不存在图像特征遮盖问题。

同时，随着手爪接近目标物体，可获得较高的图像分辨率，从而提高图像精度。

本文建立的机器人系统采用较低的运动速率，避免了因摄像机运动引起的图像的模糊，同时能够保证目标处于摄像机视场范围内，故采用手部摄像机的安装方式[2]。

视觉伺服的方式根据反馈信号表达方式，分为基于位置的视觉伺服和基于图像的视觉伺服。

基于位置的视觉伺服其反馈信号在三维任务空间中以直角坐标形式定义。

基本原理是通过对图像特征的抽取，并结合已知的目标几何模型及摄像机模型，在三维笛卡尔坐标系中对目标位姿进行估计，然后以机械手当前位姿与目标位姿之差作为视觉控制器的输入，进行轨迹规划并计算出控制量，驱动机械手向目标运动，最终实现定位、抓取功能。

机器人视觉伺服系统综述摘要：对机器人视觉伺服系统进行阐述，介绍了机器人视觉伺服系统的概念、发展历程以及研究背景；并从不同的角度对机器人视觉伺服系统进行了分类。

最后介绍了该领域的研究现状、所取得的成就，以及今后的发展趋势。

关键词：机器人；视觉伺服；综述Survey of robot visual servoing systemAbstract:: In this paper,the survey of robot visual servoing system are introduced.The paper reviews the concept and history background of robot visual servoing system.This article also classify the robot visual servo system from different aspects. Finally, it introduce the research status quo, achievements and future trends in the field.Key words:robot, visual servoing, summary1．引言随着先进科学技术的不断发展，机器人已经在生产和生活中起到了越来越重要的作用，因次人们不断对机器人技术提出更高的要求。

为了使机器人能够完成更加复杂的工作，适应更加复杂的环境，机器人不仅需要更加完善的控制统，还需要能够更多的感知环境的变化。

而影响其发展的一个重要原因就是机器人缺少像人一样的感知能力，在人们为机器人添加各种外部传感器的过程中，机器人视觉以其信息大、信息完整成为最重要的机器人感知功能[1]。

机器人的视觉伺服系统是机器人的视觉和机器人控制的相结合的复杂系统。

其内容包括了图像的采集与处理、运动学和动力学、自动控制理论及其系统数据实时分析等领域于一体的新兴交叉学科。

机器人视觉伺服系统2014-2-18 15:28:29 浏览：112目前，在全世界的制造业中，工业机器人已经在生产中起到了越来越重要的作用。

为了使机器人能够胜任更复杂的工作，机器人不但要有更好的控制系统，还需要更多地感知环境的变化。

其中机器人视觉以其信息量大、信息完整成为最重要的机器人感知功能。

机器人视觉伺服系统是机器视觉和机器人控制的有机结合，是一个非线性、强耦合的复杂系统，其内容涉及图象处理、机器人运动学和动力学、控制理论等研究领域。

随着摄像设备性能价格比和计算机信息处理速度的提高，以及有关理论的日益完善，视觉伺服已具备实际应用的技术条件，相关的技术问题也成为当前研究的热点。

本文对机器人视觉伺服技术进行了综述，介绍了机器人视觉伺服系统的概念及发展历程和分类，重点介绍了基于位置的视觉伺服系统和基于图像的视觉伺服系统。

对机器人视觉所涉及的前沿问题做了概括，并指出了目前研究中所存在的问题及今后发展方向。

机器人视觉伺服系统视觉伺服的定义：人类对于外部的信息获取大部分是通过眼睛获得的，千百年来人类一直梦想着能够制造出智能机器，这种智能机器首先具有人眼的功能，可以对外部世界进行认识和理解。

人脑中有很多组织参与了视觉信息的处理，因而能够轻易的处理许多视觉问题，可是视觉认知作为一个过程，人类却知道的很少，从而造成了对智能机器的梦想一直难以实现。

随着照相机技术的发展和计算机技术的出现，具有视觉功能的智能机器开始被人类制造出来，逐步形成了机器视觉学科和产业。

所谓机器视觉，美国制造工程师协会(sme society of manufacturing engineers)机器视觉分会和美国机器人工业协会(ria robotic industries association) 的自动化视觉分会给出的定义是：“机器视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人运动的装置。

视觉伺服综述一、视觉伺服定义：视觉伺服是利用视觉信息控制机械手末端执行器与目标物体之间的相对位姿(pose：position and orientation)，或者是利用一组从图像中提取的特征来控制机械手末端执行器与该组特征之间的相对位姿。

根据利用图像信息的不同，可以将视觉伺服分为基于位置的视觉伺服、基于图像的视觉伺服和2.5D视觉伺服。

如果将视觉伺服控制应用到移动机器人，例如自治车辆、自治飞行器和自治潜水器，那么就是利用视觉信息或者一组从图像中提出的特征信息来控制机器人与目标物体之间的相对位姿。

因此，可以认为视觉伺服控制是一门多学科交叉的研究领域，它涉及许多学科，主要包括：数字图像处理、数字信号处理、实时系统、控制理论、运动学、动力学、计算机视觉和机器人学等。

到了80年代末、90年代初，关于视觉伺服的论文数量明显增加，这得益于个人计算机处理能力的提高以及摄像机技术的发展。

因为在个人计算机性能提高之前，研究视觉伺服需要专用的、价格昂贵的采用流水线技术的像素处理设备，因此，当个人计算机性能大幅度提高以后，越来越多的学者加入到视觉伺服控制研究领域，大大地提高了视觉伺服控制研究方面的论文数量。

针对视觉伺服的应用，各国学者也提出了很多的应用原型，例如：从传送带上抓取零件、零件装配、机器人遥操作、导弹跟踪图像系统、水果采摘、汽车无人驾驶和飞机降落等。

二、视觉伺服系统的组成一个典型的工业机器视觉应用系统包括光源、光学系统、图像捕捉系统、图像数字化模块、数字图像处理模块、智能判断决策模块和机械控制执行模块。

系统首先采用CCD摄像机或其它图像拍摄装置将目标转换成图像信号，然后转变成数字化信号传送给专用的图像处理系统，根据像素分布、亮度和颜色等信息，进行各种运算来抽取目标的特征，根据预设的容许度和其他条件输出判断结果。

三、视觉伺服控制的研究内容典型的视觉伺服控制任务通常有：①定位问题(positioning)，即通过视觉信息控制机械手末端执行器对准目标物体，也就是控制机械手末端执行器运动到理想位姿。

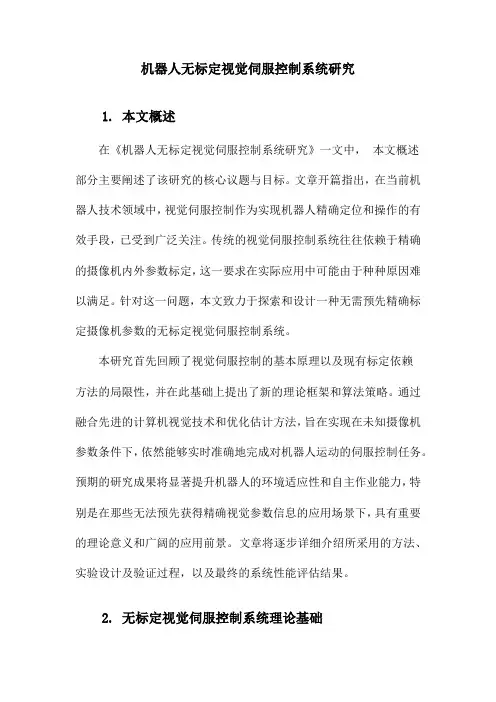

机器人无标定视觉伺服控制系统研究1. 本文概述在《机器人无标定视觉伺服控制系统研究》一文中，本文概述部分主要阐述了该研究的核心议题与目标。

文章开篇指出，在当前机器人技术领域中，视觉伺服控制作为实现机器人精确定位和操作的有效手段，已受到广泛关注。

传统的视觉伺服控制系统往往依赖于精确的摄像机内外参数标定，这一要求在实际应用中可能由于种种原因难以满足。

针对这一问题，本文致力于探索和设计一种无需预先精确标定摄像机参数的无标定视觉伺服控制系统。

本研究首先回顾了视觉伺服控制的基本原理以及现有标定依赖方法的局限性，并在此基础上提出了新的理论框架和算法策略。

通过融合先进的计算机视觉技术和优化估计方法，旨在实现在未知摄像机参数条件下，依然能够实时准确地完成对机器人运动的伺服控制任务。

预期的研究成果将显著提升机器人的环境适应性和自主作业能力，特别是在那些无法预先获得精确视觉参数信息的应用场景下，具有重要的理论意义和广阔的应用前景。

文章将逐步详细介绍所采用的方法、实验设计及验证过程，以及最终的系统性能评估结果。

2. 无标定视觉伺服控制系统理论基础视觉伺服控制的基本原理：解释视觉伺服控制的基本概念，包括图像处理、特征提取、视觉反馈等。

无标定视觉伺服控制的特点：阐述无标定视觉伺服控制系统与传统视觉伺服系统的区别，强调其无需预先知道摄像机参数的优势。

数学模型与算法：介绍无标定视觉伺服控制系统的数学模型，包括摄像机模型、机器人运动学模型等，并讨论相关的控制算法。

系统稳定性分析：分析无标定视觉伺服控制系统的稳定性，探讨影响系统稳定性的因素。

实验与仿真：简要介绍无标定视觉伺服控制系统的实验验证和仿真研究，强调其在实际应用中的有效性。

我将根据这个大纲生成具体的文本内容。

由于生成的内容会非常详细，可能需要一定时间来完成。

请稍等片刻。

在《机器人无标定视觉伺服控制系统研究》文章的“无标定视觉伺服控制系统理论基础”部分，我们将深入探讨无标定视觉伺服控制的基本原理和关键理论。

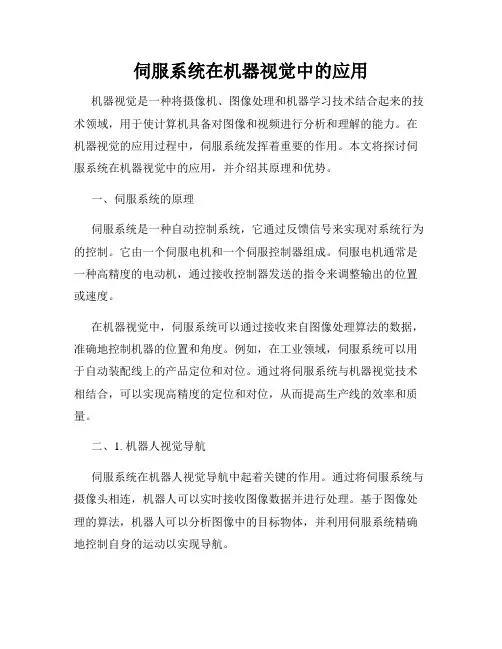

伺服系统在机器视觉中的应用机器视觉是一种将摄像机、图像处理和机器学习技术结合起来的技术领域，用于使计算机具备对图像和视频进行分析和理解的能力。

在机器视觉的应用过程中，伺服系统发挥着重要的作用。

本文将探讨伺服系统在机器视觉中的应用，并介绍其原理和优势。

一、伺服系统的原理伺服系统是一种自动控制系统，它通过反馈信号来实现对系统行为的控制。

它由一个伺服电机和一个伺服控制器组成。

伺服电机通常是一种高精度的电动机，通过接收控制器发送的指令来调整输出的位置或速度。

在机器视觉中，伺服系统可以通过接收来自图像处理算法的数据，准确地控制机器的位置和角度。

例如，在工业领域，伺服系统可以用于自动装配线上的产品定位和对位。

通过将伺服系统与机器视觉技术相结合，可以实现高精度的定位和对位，从而提高生产线的效率和质量。

二、1. 机器人视觉导航伺服系统在机器人视觉导航中起着关键的作用。

通过将伺服系统与摄像头相连，机器人可以实时接收图像数据并进行处理。

基于图像处理的算法，机器人可以分析图像中的目标物体，并利用伺服系统精确地控制自身的运动以实现导航。

在工业领域，机器人视觉导航广泛应用于自动化生产线，可以帮助机器人完成复杂的装配任务。

在军事领域，机器人视觉导航可以用于危险环境下的侦查和救援任务。

通过伺服系统的精确控制，机器人可以在复杂的环境中进行准确定位和路径规划。

2. 视觉测量与检测伺服系统在机器视觉的测量与检测中也扮演着重要的角色。

通过对图像数据的处理，可以利用伺服系统实现对目标物体尺寸、角度和位置等参数的测量和检测。

这对于自动化生产线中的质量控制和产品检验非常关键。

例如，在半导体行业中，伺服系统可以与机器视觉技术相结合，测量半导体芯片上的特定缺陷和线宽。

通过伺服系统的精确运动控制，可以实现高精度的测量，提高半导体产品的质量和可靠性。

3. 跟踪和捕捉伺服系统在机器视觉中还可以用于目标的跟踪和捕捉。

通过实时接收图像数据，并结合伺服系统的控制，机器可以追踪移动目标并进行捕捉。

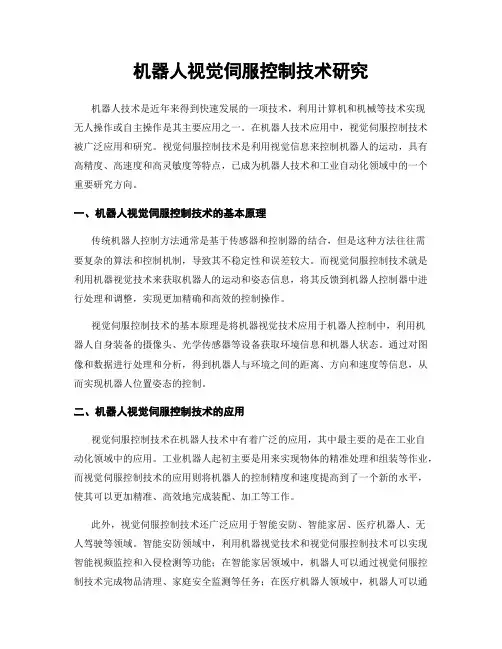

机器人视觉伺服控制技术研究机器人技术是近年来得到快速发展的一项技术，利用计算机和机械等技术实现无人操作或自主操作是其主要应用之一。

在机器人技术应用中，视觉伺服控制技术被广泛应用和研究。

视觉伺服控制技术是利用视觉信息来控制机器人的运动，具有高精度、高速度和高灵敏度等特点，已成为机器人技术和工业自动化领域中的一个重要研究方向。

一、机器人视觉伺服控制技术的基本原理传统机器人控制方法通常是基于传感器和控制器的结合，但是这种方法往往需要复杂的算法和控制机制，导致其不稳定性和误差较大。

而视觉伺服控制技术就是利用机器视觉技术来获取机器人的运动和姿态信息，将其反馈到机器人控制器中进行处理和调整，实现更加精确和高效的控制操作。

视觉伺服控制技术的基本原理是将机器视觉技术应用于机器人控制中，利用机器人自身装备的摄像头、光学传感器等设备获取环境信息和机器人状态。

通过对图像和数据进行处理和分析，得到机器人与环境之间的距离、方向和速度等信息，从而实现机器人位置姿态的控制。

二、机器人视觉伺服控制技术的应用视觉伺服控制技术在机器人技术中有着广泛的应用，其中最主要的是在工业自动化领域中的应用。

工业机器人起初主要是用来实现物体的精准处理和组装等作业，而视觉伺服控制技术的应用则将机器人的控制精度和速度提高到了一个新的水平，使其可以更加精准、高效地完成装配、加工等工作。

此外，视觉伺服控制技术还广泛应用于智能安防、智能家居、医疗机器人、无人驾驶等领域。

智能安防领域中，利用机器视觉技术和视觉伺服控制技术可以实现智能视频监控和入侵检测等功能；在智能家居领域中，机器人可以通过视觉伺服控制技术完成物品清理、家庭安全监测等任务；在医疗机器人领域中，机器人可以通过视觉识别技术和视觉伺服控制技术实现手术、治疗等工作；在无人驾驶领域中，机器人可以通过视觉伺服控制技术获得道路和交通信息，实现车辆的自动操作。

三、机器人视觉伺服控制技术的发展趋势随着技术的不断发展和应用场景的不断扩大，机器人视觉伺服控制技术也在不断升级和改进。

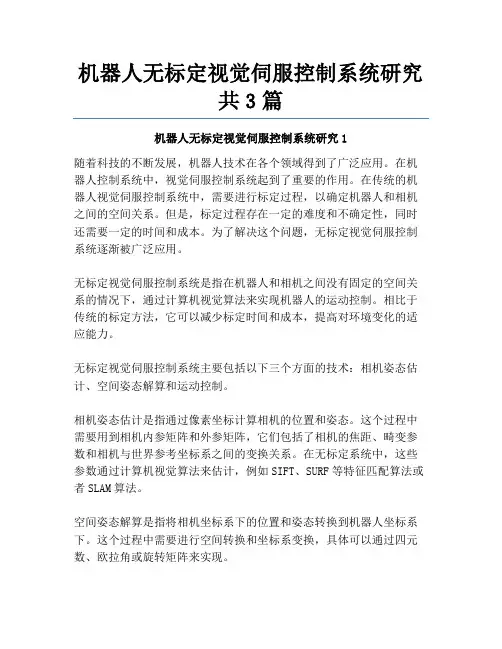

机器人无标定视觉伺服控制系统研究共3篇机器人无标定视觉伺服控制系统研究1随着科技的不断发展，机器人技术在各个领域得到了广泛应用。

在机器人控制系统中，视觉伺服控制系统起到了重要的作用。

在传统的机器人视觉伺服控制系统中，需要进行标定过程，以确定机器人和相机之间的空间关系。

但是，标定过程存在一定的难度和不确定性，同时还需要一定的时间和成本。

为了解决这个问题，无标定视觉伺服控制系统逐渐被广泛应用。

无标定视觉伺服控制系统是指在机器人和相机之间没有固定的空间关系的情况下，通过计算机视觉算法来实现机器人的运动控制。

相比于传统的标定方法，它可以减少标定时间和成本，提高对环境变化的适应能力。

无标定视觉伺服控制系统主要包括以下三个方面的技术：相机姿态估计、空间姿态解算和运动控制。

相机姿态估计是指通过像素坐标计算相机的位置和姿态。

这个过程中需要用到相机内参矩阵和外参矩阵，它们包括了相机的焦距、畸变参数和相机与世界参考坐标系之间的变换关系。

在无标定系统中，这些参数通过计算机视觉算法来估计，例如SIFT、SURF等特征匹配算法或者SLAM算法。

空间姿态解算是指将相机坐标系下的位置和姿态转换到机器人坐标系下。

这个过程中需要进行空间转换和坐标系变换，具体可以通过四元数、欧拉角或旋转矩阵来实现。

运动控制是指根据机器人姿态和速度，通过控制器来实现机器人的运动。

在无标定视觉伺服控制系统中，运动控制需要结合相机姿态估计和空间姿态解算来实现，确保机器人的运动和相机的拍摄一致。

总的来说，无标定视觉伺服控制系统的优点在于它可以实现快速标定和灵活控制，同时具有一定的适应环境变化的能力。

但是，它的缺点在于精度和稳定性无法与传统标定方法相比，同时需要更加复杂的计算算法和硬件设备。

因此，根据具体的应用场景和需求，需要选择合适的视觉伺服控制系统。

机器人无标定视觉伺服控制系统研究2机器人无标定视觉伺服控制系统研究机器人在现代制造业中扮演着越来越重要的角色，而机器人的视觉伺服控制系统是提高机器人性能以及实现工业自动化的关键技术之一。

基于图像的智能机器人视觉伺服系统一、本文概述随着科技的不断发展，机器人技术已经成为了现代工业、医疗、军事等领域不可或缺的一部分。

在机器人的众多应用中，视觉伺服系统发挥着至关重要的作用。

基于图像的智能机器人视觉伺服系统，利用图像处理技术和控制算法，使机器人能够准确识别、定位并跟踪目标对象，实现高效、精确的自动化操作。

本文将对基于图像的智能机器人视觉伺服系统进行深入研究，分析其工作原理、技术特点以及应用领域，并探讨其未来的发展趋势和挑战。

本文将介绍基于图像的智能机器人视觉伺服系统的基本概念和工作原理。

我们将详细阐述如何通过图像采集设备获取目标对象的图像信息，并利用图像处理技术提取出目标对象的特征信息。

然后，我们将介绍如何利用这些特征信息设计合适的控制算法，使机器人能够准确识别、定位并跟踪目标对象。

本文将分析基于图像的智能机器人视觉伺服系统的技术特点。

我们将探讨其与传统视觉伺服系统的区别和优势，并详细分析其在不同应用场景下的性能表现。

同时，我们还将介绍一些典型的基于图像的智能机器人视觉伺服系统实例，以便读者更好地理解和掌握相关技术。

本文将展望基于图像的智能机器人视觉伺服系统的未来发展趋势和挑战。

我们将分析当前技术存在的问题和瓶颈，并探讨如何通过技术创新和研发来解决这些问题。

我们还将预测未来该领域的发展趋势和应用前景，为相关研究和应用提供参考和借鉴。

通过本文的阐述和分析，我们希望能够为读者提供一个全面、深入的视角，帮助读者更好地理解和掌握基于图像的智能机器人视觉伺服系统的相关技术和应用。

二、基于图像的智能机器人视觉伺服系统基本原理基于图像的智能机器人视觉伺服系统是一种结合了图像处理、机器人技术和控制理论的高级机器人控制系统。

其基本原理可以概括为以下几个方面：图像获取与处理：通过安装在机器人上的摄像头获取环境的实时图像。

这些图像随后经过一系列图像处理算法，如滤波、增强、分割和特征提取等，以提取出对机器人运动控制有用的信息。

机器人视觉伺服系统的控制结构1 前言对机器人视觉伺服系统的研究是机器人领域中的重要内容之一，其研究成果可直接用于机器人手—眼系统、移动机器人的自动避障及对周围环境的自适应、轨线跟踪等问题中。

通常所说的机器视觉是指：自动获取并分析图像，以得到一组可对景物描述的数据或控制某种动作的数据。

而视觉伺服则不同于机器视觉，它利用机器视觉的原理对图像进行自动获取与分析，以实现对机器人的某项控制为目的。

正是由于系统以实现某种控制为目的，所以视觉伺服系统中的图像处理过程必须快速准确。

视觉伺服系统采用视觉反馈环形成闭环，在视觉反馈环中抽取某种图像特征。

图像特征可以是点、曲线、图像上的某一区域等，比如，它可以是点在图像平面的坐标位置，或投影面的形心及其惯量的高次幂。

2 视觉伺服系统的分类视觉伺服的控制策略主要基于以下两个问题：1）是否采用分层控制结构？即机器人是否需要闭环关节控制器？进一步说，就是系统的视觉反馈是为机器人的关节控制闭环提供输入量，还是由视觉控制器直接控制机器人各关节。

2）误差输入量是以机器人所在空间的三维坐标表示，还是以图像特征？按控制策略2）区分，视觉伺服系统分为两类：基于位置的控制系统（position－based control，又称3D视觉伺服，3Dvisualservoing），基于图像的控制系统（image－base control，或称2D视觉伺服，2Dvisualservoing）。

由于基于位置和基于图像的视觉伺服各有其优缺点，于是近年有学者综合上述两类视觉伺服系统的优点，设计出2-1/2D视觉伺服系统。

按控制策略1）区分，视觉伺服系统可分为动态观察—移动系统和直接视觉伺服。

前者采用机器人关节反馈内环稳定机械臂，由图像处理模块计算出摄像机应具有的速度或位置增量，反馈至机器人关节控制器；后者则由图像处理模块直接计算机械壁各关节运动的控制量。

3 视觉伺服系统的控制结构3.1 基于位置的视觉伺服控制结构在基于位置的控制系统中，输入量以三维笛卡尔坐标表示（又称3D伺服控制），多数基于位置的视觉伺服系统采用一具有5～6个自由度的机械臂作为摄像机的运动载体。

本文将从伺服控制系统的分类和一些常见问题来分析介绍：一、分类目前，机器人视觉伺服控制系统有以下几种分类方式：（1）按照摄像机的数目的不同，可分为单目视觉伺服系统、双目视觉伺服系统以及多目视觉伺服系统。

单目视觉系统只能得到二维平面图像，无法直接得到目标的深度信息;多目视觉伺服系统可以获取目标多方向的图像，得到的信息丰富，但图像的信息处理量大，且摄像机越多越难以保证系统的稳定性。

当前的视觉伺服系统主要采用双目视觉。

按照摄像机放置位置的不同，可以分为手眼系统（eye in hand）和固定摄像机系统（eye to hand或stand alone）在理论上手眼系统能够实现精确控制，但对系统的标定误差和机器人运动误差敏感;固定摄像机系统对机器人的运动学误差不敏感，但同等情况下得到的目标位姿信息的精度不如手眼系统，所以控制精度相对也低。

（2）按照机器人的空间位置或图像特征，视觉伺服系统分为基于位置的视觉伺服系统和基于图像的视觉伺服系统在基于位置的视觉伺服系统中，对图像进行处理后计算出目标相对于摄像机和机器人的位姿，所以这就要求对摄像机、目标和机器人的模型进行校准，校准精度影响控制精度，这是这种方法的难点。

控制时将需要变化的位姿转化成机器人关节转动的角度，由关节控制器来控制机器人关节转动。

在基于图像的视觉伺服系统中，控制误差信息来自于目标图像特征与期望图像特征之间的差异。

对于这种控制方法，关键的问题是如何建立反映图像差异变化与机器手位姿速度变化之间关系的图像雅可比矩阵；另外一个问题是，图像是二维的，计算图像雅可比矩阵需要估计目标深度（三维信息），而深度估计一直是计算机视觉中的难点。

雅可比矩阵的计算方法有公式推导法、标定法、估计方法以及学习方法等，前者可以根据模型推导或标定得到，后者可以在线估计，学习方法主要利用神经网络方法。

按照采用闭环关节控制器的机器人，视觉伺服系统分为动态观察-移动系统和直接视觉伺服前者采用机器人关节反馈内环稳定机械臂，由图像处理模块计算出摄像机应具有的速度或位置增量，反馈至机器人关节控制器；后者则由图像处理模块直接计算机器人手臂各关节运动的控制量。
