信息安全技术之防火墙实验报告目录一、实验概述 (2)1. 实验目的 (2)2. 实验背景 (3)3. 实验要求 (4)二、实验环境搭建 (5)1. 实验硬件环境 (6)1.1 设备配置与连接 (6)1.2 设备选型及原因 (7)2. 实验软件环境 (8)2.1 系统软件安装与配置 (9)2.2 防火墙软件安装与配置 (10)三、防火墙配置与实现 (12)1. 防火墙策略制定 (12)1.1 访问控制策略 (13)1.2 数据加密策略 (15)1.3 安全审计策略 (16)2. 防火墙具体配置步骤 (17)2.1 配置前准备工作 (18)2.2 配置过程详述 (19)2.3 配置结果验证 (21)四、实验结果与分析 (22)1. 实验结果展示 (23)1.1 防火墙运行日志分析 (24)1.2 网络安全状况分析 (25)2. 结果分析 (27)2.1 防火墙效果分析 (28)2.2 网络安全风险评估与应对方案讨论 (29)五、实验总结与展望 (30)一、实验概述随着信息技术的迅猛发展，网络安全问题日益凸显其重要性。
作为保障网络安全的重要手段之一，防火墙技术广泛应用于各类网络环境中，用以保护内部网络免受外部网络的攻击和威胁。
本次实验旨在通过搭建实验环境，深入理解和掌握防火墙的基本原理、配置方法以及其在实际应用中的重要作用。
在本次实验中，我们将模拟一个企业内部网络环境，并设置相应的防火墙设备。
通过搭建这一实验环境，我们将能够模拟真实的网络安全场景，从而更好地理解防火墙在保障网络安全方面的作用和价值。
通过实验操作，我们将更加深入地掌握防火墙的基本配置方法和步骤，为今后的网络安全工作打下坚实的基础。
通过本次实验，我们还将学习到如何针对不同的网络威胁和攻击类型，合理配置和使用防火墙，以保障网络系统的安全性和稳定性。
这对于提高我们的网络安全意识和技能水平具有重要意义。
1. 实验目的本次实验旨在通过实际操作，深入理解防火墙的工作原理、配置方法及其在网络安全防护中的关键作用。
防火墙实验报告防火墙是网络安全的重要组成部分，在计算机网络中扮演着重要的角色。
本实验旨在通过使用防火墙来提高网络安全性，实现网络安全管理以及攻击检测和预防的功能。
本报告将介绍我们在实验中的实现和结果。
实验环境和条件：实验使用的系统环境为Ubuntu 18.04 LTS，我们使用了iptables来搭建防火墙。
实验过程使用的工具包括netcat、nmap和wireshark等，我们还使用了云端服务器和本地虚拟机作为实验环境的架设。
实验操作步骤：我们首先修改了iptables的默认策略，将所有的INPUT、FORWARD、OUTPUT三个链的默认策略都设置为DROP。
这样，所有的数据包将被默认丢弃，只有经过规则匹配的数据包才会被成功转发。
接着，我们针对不同的应用程序和服务，定义了不同的规则，实现了特定端口的开放与封闭。
此外，我们还添加了一些基础的防火墙规则，例如阻止一些不安全的网络协议、禁止外部主机进行ping测试等操作。
在配置完防火墙规则后，我们就可以开始进行攻击测试了。
我们使用了nmap等工具进行端口扫描，使用netcat模拟攻击等方式对防火墙进行了实际测试。
实验结果：通过我们的测试和实验结果，我们证实了iptables防火墙的功能准确性和稳定性。
防火墙成功地过滤了不符合规则的数据包，保护了受保护的网络。
我们还通过nmap扫描等测试对攻击行为进行了模拟，结果表明规则已正确地被应用，攻击未能通过防火墙。
结论：本次实验通过防火墙的安装和配置，学会了使用iptables等工具搭建防火墙，使网络安全更加健壮。
我们还在安装过程中掌握了显示和设置规则的方法。
通过测试，我们证明了防火墙的有效性和稳定性。
在今后的网络安全管理中，防火墙仍然是一项有效的措施，将继续得到广泛应用。

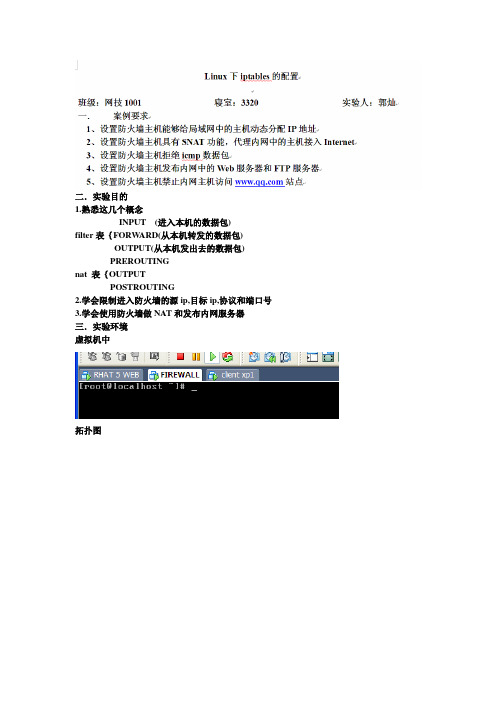

二．实验目的1.熟悉这几个概念INPUT (进入本机的数据包)filter表｛FORW ARD(从本机转发的数据包)OUTPUT(从本机发出去的数据包)PREROUTINGnat 表｛OUTPUTPOSTROUTING2.学会限制进入防火墙的源ip,目标ip,协议和端口号3.学会使用防火墙做NAT和发布内网服务器三．实验环境虚拟机中拓扑图FIREW ALL主机作IPTABLES防火墙和DHCP服务器RHAT5 WEB主机作WEB服务器和FTP服务器Client xp1作客户端四．实验过程1.查看防火墙两块网卡的配置2.开启路由功能Vi /etc/rc.d/rc.local3.修改DHCP的配置文件，所分配的地址和eth1是一个网段的切记这点4.在防火墙上做NAT，命令Iptables –t nat -A POSTROUTING –s 192.168.11.0/24 –j SNAT –to-source 192.168.10.205.组织一切经过防火墙的ipmp包6.发布内外服务器五．检测1.客户机是否可以自动获取ip2.测试是可以上网3.测试是否可以ping防火墙和4.直接访问服务器的ftp和web5.通过访问防火墙的外部ip 192.168.10.20来访问服务器的web和ftpftp有问题，可能是APACHE拒绝192.168.10.20这个IP我们设置一下vsftp的访问权限编辑vi /etc/hosts.allow保存，重启httpd服务，咱们再次在客户端上访问还是弹错，小菜郁闷了，在检查一下，果然，web服务器的/etc/hosts.allow又填写错误，大家以后要多加小心，不要像我这么大意，耽误几分钟时间会少赚多少钱！。
企业防火墙实验报告实验目的本次实验旨在通过搭建企业防火墙，并模拟外部攻击来评估防火墙的性能和安全性。
实验环境- 操作系统：Ubuntu 18.04- 防火墙软件：iptables- 实验设备：- 一台服务器作为企业防火墙- 一台笔记本电脑作为攻击者- 一台笔记本电脑作为内部员工机器实验步骤1. 搭建企业防火墙首先，我们在一台服务器上安装并配置iptables防火墙软件。
通过在终端中输入相应的命令，我们可以设置防火墙的规则，以控制进出网络的数据流。
2. 配置内部网络我们将一台笔记本电脑作为内部员工机器，将其连接到企业防火墙的内部网络。
通过分配一个内部的IP地址，并将其配置为默认网关，我们可以模拟出企业内部网络的场景。
3. 模拟攻击使用另一台笔记本电脑作为攻击者，将其连接到企业防火墙的外部网络。
我们可以发送不同类型的攻击请求，例如DDoS攻击、端口扫描等，来测试企业防火墙的安全性和性能。
4. 监控和调试在模拟攻击过程中，我们需要实时监控防火墙的行为。
查看日志文件和使用网络流量分析工具，可以帮助我们定位防火墙规则中的问题，并进行必要的调试与优化。
实验结果与分析通过实验，我们发现企业防火墙在过滤外部流量方面表现出色。
无论是针对特定端口的攻击还是大规模的DDoS攻击，防火墙都能够及时识别并阻止恶意请求，确保企业内部网络的安全性。
另外，我们也注意到防火墙的配置和规则设置对其性能有着重要的影响。
合理设置防火墙规则，可以减少误判和阻拦合法请求的情况，提高整个网络的通信效率。
在实验过程中，我们发现防火墙的日志记录功能对于定位和排查问题非常有帮助。
通过查阅日志文件，我们可以追踪攻击者的IP地址、攻击类型以及阻断的数据包数量，帮助我们更好地了解网络的安全状况，并及时做出相应的调整。
实验总结通过本次实验，我们深入了解了企业防火墙的工作原理和配置方法。
防火墙是企业网络安全的重要组成部分，其作用不仅仅是阻挡外部攻击，还能保护企业内部敏感信息的安全。

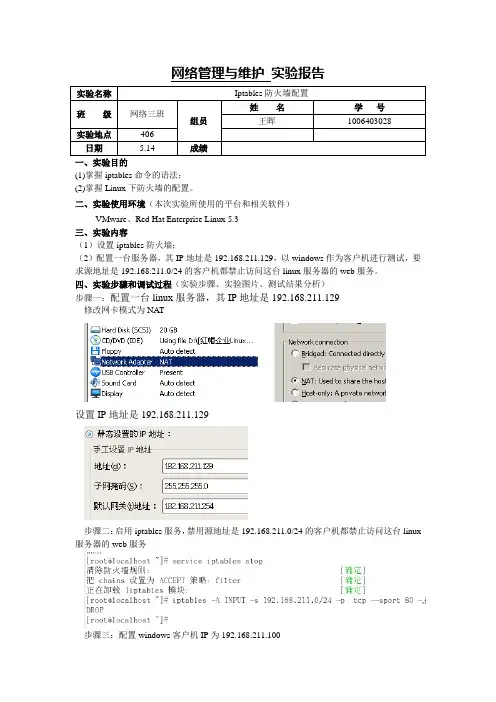

网络管理与维护实验报告实验名称Iptables防火墙配置
班级网络三班
组员姓名学号王晖1006403028
实验地点406
日期 5.14 成绩
一、实验目的
(1)掌握iptables命令的语法；
(2)掌握Linux下防火墙的配置。
二、实验使用环境（本次实验所使用的平台和相关软件）
VMware、Red Hat Enterprise Linux 5.3
三、实验内容
（1）设置iptables防火墙；
（2）配置一台服务器，其IP地址是192.168.211.129，以windows作为客户机进行测试，要求源地址是192.168.211.0/24的客户机都禁止访问这台linux服务器的web服务。
四、实验步骤和调试过程（实验步骤、实验图片、测试结果分析）
步骤一：配置一台linux服务器，其IP地址是192.168.211.129
修改网卡模式为NAT
设置IP地址是192.168.211.129
步骤二：启用iptables服务，禁用源地址是192.168.211.0/24的客户机都禁止访问这台linux 服务器的web服务
步骤三：配置windows客户机IP为192.168.211.100
步骤四：测试
在客户机用ping测试能否访问主机
显示可以ping通主机
在客户机IE浏览器访问192.168.211.129主机
显示不能访问
五、实验小结（实验中遇到的问题及解决过程、实验中产生的错误及原因分析、实验体会和收获）
实验时通过百度查资料完成的。

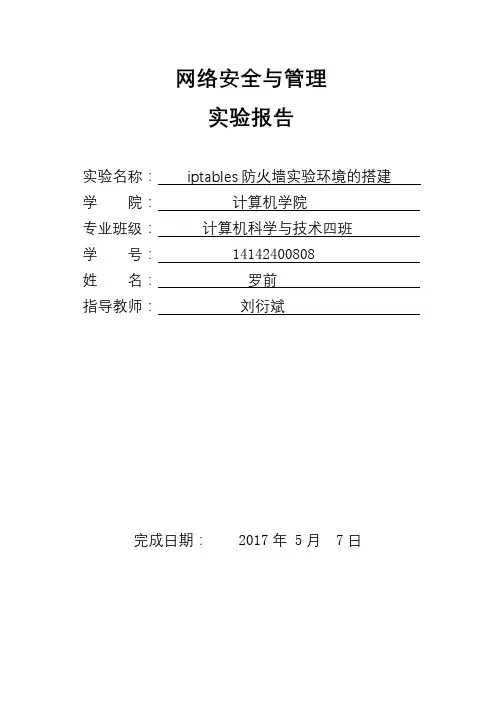

网络安全与管理实验报告实验名称：iptables防火墙实验环境的搭建学院：计算机学院专业班级：计算机科学与技术四班学号：14142400808姓名：罗前指导教师：刘衍斌完成日期： 2017年 5月 7日一．实验目的：完成iptables防火墙环境的搭建，为后面学习iptables规则做准备实验使用环境：VMware，RedHatlinux，四台客户机（window操作系统）二．实验原理：1.Iptables工作机理：netfilter/iptables（简称为iptables）组成Linux平台下的包过滤防火墙，与大多数的Linux软件一样，这个包过滤防火墙是免费的，它可以代替昂贵的商业防火墙解决方案，完成封包过滤、封包重定向和网络地址转换（NAT）等功能。
规则（rules）其实就是网络管理员预定义的条件，规则一般的定义为“如果数据包头符合这样的条件，就这样处理这个数据包”。
规则存储在内核空间的信息包过滤表中，这些规则分别指定了源地址、目的地址、传输协议（如TCP、UDP、ICMP）和服务类型（如HTTP、FTP和SMTP）等。
当数据包与规则匹配时。
iptables就根据规则所定义的方法来处理这些数据包，如放行（accept）、拒绝（reject）和丢弃（drop）等。
配置防火墙的主要工作就是添加、修改和删除这些规则。
三．实验内容：安装好虚拟机，配置安装好的RadHatLinux，修改网卡模式为NAT模式，按照下图拓扑图配置，iptables假设在Linux路由器上对整个网络进行安全防护，Linux作为独立的防火墙系统，处于外网和局域网之间，由于防火墙架设在路由器上面，因此可以对进入局域网的所有数据包进行过滤处理，同时也可以对局域网内主机进行访问限制。
1．实验拓扑图如下：2. 客户机IP配置主机IP地址功用Fire2 192.168.2.2，192.168.1.112 控制整个网段的数据报文的流入流出及过滤DNS 192.168.2.3 提供DNS服务FTP 192.168.2.5 提供FTP服务Web 192.168.2.4 提供web服务除了fire主机其他主机都关闭iptablesWin xp的IP地址配置：Fire2 Fire1192.168.1.0/24主机均设置静态的IP地址即可。
防火墙实验报告防火墙实验报告一、引言防火墙是网络安全的重要组成部分，它能够保护网络免受潜在的威胁。
本实验旨在通过搭建一个简单的防火墙实验环境，探究防火墙的工作原理和功能。
二、实验目的1. 了解防火墙的基本原理和工作方式；2. 学习配置和管理防火墙规则；3. 掌握防火墙的常见功能和应用。
三、实验环境1. 操作系统：Ubuntu 20.04 LTS；2. 软件：iptables、Wireshark。
四、实验步骤1. 搭建实验网络环境：使用VirtualBox创建两个虚拟机，一个作为内部网络，一个作为外部网络；2. 安装并配置iptables：在内部网络虚拟机上安装iptables，并设置规则，允许特定的网络流量通过；3. 进行网络通信测试：使用Wireshark监控网络流量，在内部网络虚拟机上尝试与外部网络虚拟机进行通信，观察防火墙的过滤效果；4. 分析和总结：根据实验结果，总结防火墙的功能和作用。
五、实验结果与分析通过配置iptables规则，我们成功地实现了防火墙的过滤功能。
在测试过程中，我们发现防火墙可以根据源IP地址、目标IP地址、端口号等信息对网络流量进行过滤和控制。
通过设置不同的规则，我们可以允许或禁止特定的网络连接。
在实验中，我们还观察到了防火墙对网络性能的影响。
当防火墙规则较为复杂或网络流量较大时，防火墙可能会对网络延迟和吞吐量产生一定影响。
因此，在实际应用中，需要权衡安全性和性能之间的平衡。
六、实验心得通过本次实验，我们对防火墙的工作原理和功能有了更深入的了解。
防火墙作为网络安全的重要组成部分，能够有效地保护网络免受潜在的威胁。
在实际应用中，我们需要根据具体需求和风险评估来配置和管理防火墙规则，以实现最佳的安全性和性能。
此外，我们还学习到了使用Wireshark等工具进行网络流量分析的方法。
通过观察和分析网络流量，我们可以更好地理解防火墙的过滤效果和网络通信的细节。
总结起来，防火墙是网络安全的重要保障，它能够帮助我们防范各种网络威胁。

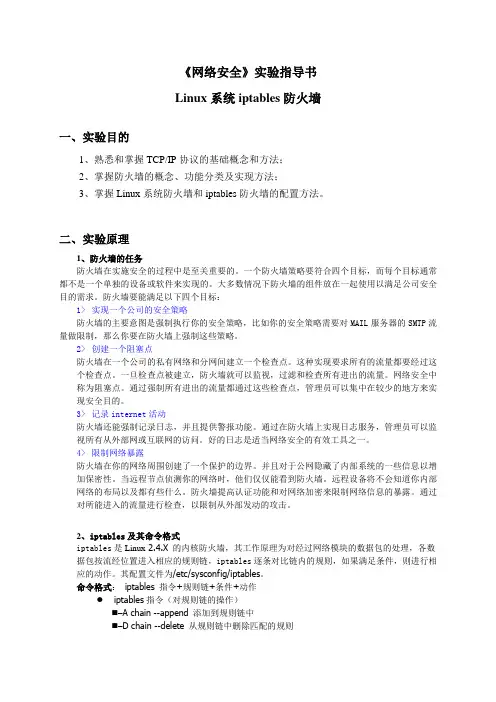

《网络安全》实验指导书Linux系统iptables防火墙一、实验目的1、熟悉和掌握TCP/IP协议的基础概念和方法；2、掌握防火墙的概念、功能分类及实现方法；3、掌握Linux系统防火墙和iptables防火墙的配置方法。
二、实验原理1、防火墙的任务防火墙在实施安全的过程中是至关重要的。
一个防火墙策略要符合四个目标，而每个目标通常都不是一个单独的设备或软件来实现的。
大多数情况下防火墙的组件放在一起使用以满足公司安全目的需求。
防火墙要能满足以下四个目标：1>实现一个公司的安全策略防火墙的主要意图是强制执行你的安全策略，比如你的安全策略需要对MAIL服务器的SMTP流量做限制，那么你要在防火墙上强制这些策略。
2>创建一个阻塞点防火墙在一个公司的私有网络和分网间建立一个检查点。
这种实现要求所有的流量都要经过这个检查点。
一旦检查点被建立，防火墙就可以监视，过滤和检查所有进出的流量。
网络安全中称为阻塞点。
通过强制所有进出的流量都通过这些检查点，管理员可以集中在较少的地方来实现安全目的。
3>记录internet活动防火墙还能强制记录日志，并且提供警报功能。
通过在防火墙上实现日志服务，管理员可以监视所有从外部网或互联网的访问。
好的日志是适当网络安全的有效工具之一。
4>限制网络暴露防火墙在你的网络周围创建了一个保护的边界。
并且对于公网隐藏了内部系统的一些信息以增加保密性。
当远程节点侦测你的网络时，他们仅仅能看到防火墙。
远程设备将不会知道你内部网络的布局以及都有些什么。
防火墙提高认证功能和对网络加密来限制网络信息的暴露。
通过对所能进入的流量进行检查，以限制从外部发动的攻击。
2、iptables及其命令格式iptables是Linux 2.4.X 的内核防火墙，其工作原理为对经过网络模块的数据包的处理，各数据包按流经位置进入相应的规则链，iptables逐条对比链内的规则，如果满足条件，则进行相应的动作。
防火墙实验报告防火墙实验报告一、引言防火墙是网络安全的重要组成部分，它可以帮助保护网络免受恶意攻击和未经授权的访问。
本实验旨在通过搭建防火墙实验环境，了解防火墙的原理和功能，并对其进行实际应用和测试。
二、实验环境搭建1. 硬件设备：一台运行Linux操作系统的服务器、一台运行Windows操作系统的客户机。
2. 软件工具：iptables（Linux防火墙软件）、Wireshark（网络抓包工具）。
三、实验步骤1. 配置网络环境：将服务器和客户机连接到同一个局域网中，确保它们能够相互通信。
2. 搭建防火墙：在服务器上安装iptables，并根据需求配置规则，如允许特定IP地址的访问、禁止某些端口的访问等。
3. 客户机测试：在客户机上尝试访问服务器上的服务，观察防火墙是否起作用，是否能够成功访问。
4. 抓包分析：使用Wireshark对服务器和客户机之间的通信进行抓包，分析防火墙的过滤规则是否生效，是否有异常流量等。
四、实验结果与分析1. 防火墙配置：根据实验需求，我们配置了以下规则：- 允许特定IP地址的访问：只允许来自局域网内部的主机访问服务器，其他IP地址的访问将被阻止。
- 禁止某些端口的访问：禁止外部主机访问服务器的FTP服务和Telnet服务，只允许SSH访问。
2. 客户机测试：我们在客户机上尝试通过FTP和Telnet访问服务器，结果发现无法连接，符合我们的预期。
而通过SSH访问服务器时，成功连接并登录，说明防火墙配置生效。
3. 抓包分析：使用Wireshark对服务器和客户机之间的通信进行抓包，发现被阻止的FTP和Telnet连接请求被防火墙过滤掉，而SSH连接请求成功通过。
同时，我们还发现了一些未经授权的访问尝试，但由于防火墙的存在，这些攻击都被阻止了。
五、实验总结通过本次实验，我们深入了解了防火墙的原理和功能，并通过实际应用和测试验证了其有效性。
防火墙作为网络安全的重要组成部分，可以帮助我们保护网络免受恶意攻击和未经授权的访问。
iptables防火墙架构实验报告
班级：10网工三班学生姓名：谢昊天学号：1215134046
实验目的和要求：
1、熟悉和掌握TCP/IP协议的基础概念和方法；
2、掌握防火墙的概念、功能分类及实现方法；
3、掌握Linux系统防火墙和基于iptables的防火墙的配置方法。
4、参考课本课本P201,图9-2,完整实现SNAT的功能。
实验内容与分析设计：
防火墙在实施安全的过程中是至关重要的。
一个防火墙策略要符合四个目标，而每个目标通常都不是一个单独的设备或软件来实现的。
大多数情况下防火墙的组件放在一起使用以满足公司安全目的需求。
防火墙要能满足以下四个目标：
1> 实现一个公司的安全策略
防火墙的主要意图是强制执行你的安全策略，比如你的安全策略需要对MAIL服务器的SMTP流量做限制，那么你要在防火墙上强制这些策略。
2> 创建一个阻塞点
防火墙在一个公司的私有网络和分网间建立一个检查点。
这种实现要求所有的流量都要经过这个检查点。
一旦检查点被建立，防火墙就可以监视，过滤和检查所有进出的流量。
网络安全中称为阻塞点。
通过强制所有进出的流量都通过这些检查点，管理员可以集中在较少的地方来实现安全目的。
3> 记录internet活动
防火墙还能强制记录日志，并且提供警报功能。
通过在防火墙上实现日志服务，管理员可以监视所有从外部网或互联网的访问。
好的日志是适当网络安全的有效工具之一。
4> 限制网络暴露
防火墙在你的网络周围创建了一个保护的边界。
并且对于公网隐藏了内部系统的一些信息以增加保密性。
当远程节点侦测你的网络时，他们仅仅能看到防火墙。
远程设备将不会知道你内部网络的布局以及都有些什么。
防火墙提高认证功能和对网络加密来限制网络信息的暴露。
通过对所能进入的流量进行检查，以限制从外部发动的攻击。
实验详细步骤：
iptables 基本命令使用链的基本操作
1）清除预设表filter中所有规则链中的规则。
# iptables -F
2）清除预设表filter中使用者自定链中的规则。
#iptables -X
#iptables –Z
.防火墙上初始化
#service iptables stop
#iptables -F
#iptables -t nat -F
#iptables -X
#iptables -t nat -X
#iptables -Z
#iptables -t nat -Z
#iptables -P INPUT DRO
#iptables -P OUTPUT DROP
#iptables -P FORWARD DROP
#iptables -t nat -P POSTROUTING DROP
#service iptables start
2、设置链的默认策略。
首先允许所有的包
然后再禁止有危险的包通过放火墙。
指令：
#iptables -P INPUT ACCEPT
#iptables -P OUTPUT ACCEPT
#iptables -P FORWARD ACCEPT
3、列出表/链中的所有规则。
默认只列出filter表。
4、向链中添加规则。
下面的语句用于开放网络接口：
#iptables -A INPUT -i lo -j ACCEPT
#iptables -A OUTPUT -o lo -j ACCEPT
#iptables -A INPUT -i eth0 -j ACEPT
#iptables -A OUTPUT -o eth1 -j ACCEPT
#iptables -A FORWARD -i eth1 -j ACCEPT
#iptables -A FORWARD -0 eth1 -j ACCEPT
5、使用者自定义链。
#iptables -N custom#iptables -A custom -s 0/0 -d 0/0 -p icmp -j DROP#iptables -A INPUT -s 0/0 -d 0/0 -j
DROP
二.Iptables的配置，一个是防止公网的入侵，一个是让内网的兄弟们上网。
在没配IPTABLES之前，只有本机能上网。
1.Rh8.0的“系统设置”中有个“安全级别”，它主要是针对本机来说的，不能用它来配置iptables。
打开“安全级别”，把它配成“无防火墙”级别。
2.为了配置、测试方便，可以先用“KWrite”编个“脚本”，采用“复制”、“粘
贴”方式，把全部语句一次性粘贴到“终端”里执行。
这样修改测试都很方便。
3.打开“其他”—“辅助设施”中的“KWrite”，添加相关代码（其中，eth0、eth1分别是外、内网卡）：
三.使用iptables配置NAT
想法:
用广域网IP替换xx.xx.xx.xx
用局域网IP替换yy.yy.yy.yy
(比如: 192.168.0.0/16, 172.16.0.0/12, 10.0.0.0/8)
WAN = eth0 有一个外网ip地址xx.xx.xx.xx
LAN = eth1 有一个内网ip地址yy.yy.yy.yy/ 255.255.0.0
过程:
1. 添加2块网卡到Linux系统.
2. 确认网卡是否正确安装:
ls /etc/sysconfig/network-scripts/ifcfg-eth* | wc -l
结果输出应为”2″
3. 配置eth0, 使用外网ip地址(基于ip的外部网络或互连网)
4. 配置eth1, 使用局域网地址(内部网络)
5. 配置主机(可选)
cat /etc/hosts
127.0.0.1 nat localhost.localdomain localhost
6. 配置网关
7. 配置DNS
8. 使用IP Tables配置NAT
9. 测试
四.利用iptables实现SNAT服务
步骤如下：
1.分别为pc1、pc2、server配置IP。
pc1的网卡配置
pc2的网卡配置
server的双网卡配置
2.编写脚本snat.sh，其内容如下;
#!/bin/sh
modprobe ip_nat_ftp
iptables –F
iptables –t nat –F
iptables –P PORWARD ACCEPT
iptables –A FORWORD –i eth1 –d 192.168.1.0/24 –p tcp –syn –j DROP
iptables –t nat –A POSTROUTING –s 192.168.1.0/24 –o eth1 –j SNAT --to-source 218.28.21.100
3.设置脚本snat.sh具有可执行权限，使配置生效。
[root@local ~］#chmod 755 snat.sh
[root@local ~］#./snat.sh
3.测试SNAT的功能。
我们用ping命令来测试结果。
实验结果：
iptables的包过滤（使用ping ,telnet服务,web服务测试）配置ip地址
Iptables端的ip配置
Client的ip配置测试网络
Ping的测试
Tlnet的测试
Web的测试
编辑iptables的脚本，并执行脚本
编辑脚本
Ping的策略添加
Telnet的策略添加
Web的策略添加测试iptables有包过滤的功能
Ping的测试
Telent的测试
Web 的测试
（二）nat地址转换（私有转换为公有）
1.ip的配置
Iptables端的ip配置
Internet_clicent的ip配置
2.测试网站
3.编辑iptables的脚本，并执行
私有地址转换公有地址的策略4.测试
访问网站测试
client抓包测试
Internet_client抓包测试（三）发布web服务
1.测试web_server
2.编辑iptables的脚本，并执行
3.测试
（四）多个ip转换为ip一个ip
1.编辑iptables的脚本，并执行
单个设置的策略
集体设置的策略
2.client登录测试
Client抓包测试3.web_server登录测试
internet_client抓包测试（比较）
Client访问时抓包
疑难小结：
通过本次试验，了解了iptables防火墙架构部署与配置的一些基础知识，学习到了iptables防火墙架构相关的服务器操作。
学习到了设置iptables防火墙架构的相关内容，在实验过程中，通过学习我知道了iptables其实是工作在用户态的，netfilter才是真正起到防火墙的作用的，它工作在内核态，iptables只是工作在用户和netfilter之间的一个接口，通过它来调用netfilter。
从而更加深刻的理解iptables防火墙架构相关的特点。
同时，在实验过程中，回顾书本上的理论知识，巩固了我的知识。
