雨水管道的设计计算
地面种类
ψ
各种屋面、混凝土和沥青路面
0.90
大块石铺砌路面和沥青表面处理的碎石路面
0.60
级配碎石路面
0.45
干砌砖石和碎石路面
0.40
非铺砌地面
0.30
公园或绿地
0.15
1.2 雨水管道的设计
尽量利用池塘、 河浜受纳地面径 流，最大限度地 减少雨水管道的 设置。
利用地形， 就近排放 地面水体， 降低造价。
平坦地区:为避免干沟埋深过 大，增加造价，干沟应设在流域 的中部，以减少两侧支沟长度。
陡坡地区:为避免因沟道坡度太陡， 设跌水窨井等特殊构筑物，使干沟与 等高线斜交，以适当减少干沟坡度。
雨水沟系常沿道路铺设， 设在道路中线的一侧，与道路 相平行，尽量在快车道以外。
雨水口的设置位置，要 配合道路边沟，在道路交叉 口处，雨水不应漫过路面。
设计降雨历时：以排水面积中最远的一点到集水 点的雨水流行时间作为设计降雨历时。
t t1 t2
t2
l 60 v
(min)
式中： t——设计降雨历时（排水面积的集水时间），min；
t1——地面积水时间，min； t2——在管道中流行的时间，min； l——集中点上游各沟段的长度，m；
v——相应各管段的设计流速，m/s。
步骤5：根据各管段的假定流速，算出集流时间t，比流量q0， 设计流量qv，而后从水力学算图上选定管径D与坡度I，并确定相 应的流速v，当所确定的流速v与假定流速有出入时，再调假定 流速并进行重新计算，最终使假定流速与确定的流速两者一致
步骤6：计算各管底高程，并填入表格
雨水管道平面图的绘制
规划阶段
雨水管道水力学设计的准则
管道按满流设计，明沟应留超高，不小于0.2m。 最小设计流速为0.75m/s，明沟为0.4 m/s。 管道可不考虑最大流速，明沟的最大流速按下页表采用。 最小管径300mm，最小坡度0.003；雨水口连接管管径 200mm，最小坡度0.01。 雨水沟道流速公式。 管段衔接一般用管顶平接，当条件不利时也可用管底平接。 最小覆土厚度，在车行道下时，一般不小于0.7m，基础应 设在冰冻线以下。 在直线管段上窨井的最大间距见下表。
雨水管道的设计与计算
Hit——暴雨强度(mm/min)——某一段时间内的降雨总量（——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积100%mnqF ——雨水设计流量（L/s ）；——径流系数，其数值小于1）；))s ha 。
： 1167(1lg )()nA c P qt b/s ha ）； ——地方参数，根据统计方法计算确定，本设计中暴雨强度0.7583027.3(10.655lg )(19)p qt (2-5)雨水流量主要参数及其确定依据a) 径流系数Ψ降落在地面上的雨水，一部分被植物和地面的洼地截流，一部分渗入土壤，余下的一部分沿地面流入雨水灌渠，这部分进入雨水灌渠的雨水量称作径流量。
径流量与降雨量的比值称径流系数Ψ，其值常小于1。
径流系数的值与汇水面积的地面覆盖情况、地面坡度、地貌、建筑密度的分布、路面铺砌等情况相关。
由于影响因素很多，精确求它的值是相当困难的，因此我们采用经验数值确定。
该区域大部分地区为沥青路面，有部分地区为公园及绿地，综合径流系数为0.6。
b) 重现期P暴雨强度随着重现期的不同而不同。
在雨水管渠设计中，若选用较高的设计重现期，计算所得设计暴雨强度大，相应的雨水设计流量大，管渠的断面相应大。
这对防止地面积水是有利的，安全性高，但经济上则因管渠设计断面的增大而增加了工程造价；若选用较低的设计重现期，管渠断面的相应减小，这样虽然可以降低工程造价，但可能会经常发生排水不畅、地面积水而影响交通，甚至给城市人民的生活及工业生产造成危害。
雨水管渠设计重现期的选用，应根据回水面积的地区建设性质（广场、干道、厂区、居住区）、地形特点、汇水面积和气象特点等因素确定，一般选用0.5～3a ，对于重要干道，立交道路的重要部分，重要地区或短期积水即能引起较严重的地区，宜采用较高的设计重现期，一般选用2～5a ，并应和道路设计协调[9]。
对于特别重要的地区可酌情增加，而且在同一排水系统中也可采用同一设计重现期或不同的设计重现期。
雨水管渠系统的设计和计算
4．确定各排水流域的平均径流系数值 5．确定设计重现期P、地面集水时间t1 6．求单位面积径流量q0 7．列表进行雨水干管的设计流量和水力计算， 8．绘制雨水管道平面图及纵剖面图。
5 雨水管渠设计计算举例
定线 划分管段并编号 划分汇水面积 计算径流系数ψ=0.5 确定P=1a、t1=10min 确定起点埋深h=1.30m 确定暴雨强度公式，算q0 计算
I=0.0028 V=1.02
例2 已知：n＝0.013，Q＝400L/s，该管段地面坡度为i＝ 0.002 求：D、v、i
v=1.4 I=0.004 D=600
v=1.0 I=0.0018 D=700
例3 已知：n＝0.013，Q＝500L/s，上游如例2 求：本段D、v、i
5 3 2
9
10
11 12
16
17
18
19 3
1
3．划分并计算各设计管段的汇水面积 各设计管段汇水面积的划分应结合地形坡度、汇水 面积的大小以及雨水管道布置等情况而划定。 地形较平坦时，可按就近排入附近雨水管道的原则 划分汇水面积； 地形坡度较大时，应按地面雨水径流的水流方向划 分汇水面积。 将每块面积进行编号，计算其面积的数值注明在图 中。 汇水面积除街区外，还包括街道、绿地。
V=1.0 I=0.0015 D=800
明渠和盖板渠的底宽，不宜小于0.3m。 无铺砌的明渠边坡，根据不同的地质按下表采 用；
用砖石或混凝土块铺砌的明渠可采用1:0.75—1:1 的边坡
4 雨水管渠系统的设计步骤和水力计算
步骤： (1)管道定线：根据地形特点，布置雨水管渠，雨水 应以最短的距离尽快排入水体。 (2) 划分干管和支管的服务面积，进行编号并计算 出面积的大小。 (3) 确定干管和支管的检查井位置和编号，并计算 设计管段长度和管渠总长度。 (4) 列表计算各设计管段的设计流量：地面径流系 数、暴雨强度和集水面积的乘积。 (5)列表进行水力计算。 (6) 图纸绘制：根据管道定线结果绘制平面图；根 据水力计算最终结果，绘制的纵断面图。
雨水管道的设计
3 雨水管道的设计3、1划分并计算各设计管段的汇水面积该地区的雨水采用管道收集后直接排入就近水体的方式处理,因为各区汇水分界明显,坡度走势清晰,部分区域有逆坡现象,故雨水管道布置采用沿街顺坡布置,使雨水能够被很好的收集与排放。
雨水干管数量:4 条。
具体雨水管道布置请参瞧某市排水管道设计布置总平面图。
3、2求单位面积径流量q =€ q0 av式中q —单位面积径流量€ —平均径流系数avq —暴雨强度公式由于影响因素多，要精确求定V值较为困难。
因此目前径流系数通常采用按地面覆盖种类确定的经验数值。
径流系数V值见表3、1。
表3、1径流系数V值表中所列为单一覆盖时的V值。
但汇水面积就是由各种性质的地面覆盖所组成，在整个汇水面积上它们各自占有一定的比例，随它们占有的面积比例的变化，V值也不同。
所以，整个汇水面积上的平均径流系数V av值就是按各类地面面积用av 加权平均法计算得出。
F i x €式中Fi ——汇水面积上各类地面的面积(ha);M ——相应于各类地面的径流系数； F ——全部汇水面积(ha)。
市区地面种类如:屋面占 36%,混凝土路面占 16%,碎石路面占 10%,非铺砌路 面占20%,绿地占18%根据市区地面覆盖情况屮 =0、9X 0、36+0、9X 0、16+0、4X 0、1+0、3X 0、2+0、15X 0、18 = 0、av5953、3雨水干管的设计流量与水力计算3、3、1 雨水水力计算的设计参数(1) 采用的流量公式城市、厂矿中雨水管渠由于汇水面积小,属小汇水面积上的排水构筑物,其雨 水设计流量可采用下式:Q ，屮 … q … F式中 Q ---------- 雨水设计流量(L/s);V ——径流系数，其值小于1; F ——汇水面积(ha);q ----- 设计暴雨强度(L/s 、ha)。
(2) 暴雨强度公式qA” + ClgP) q ，―—(t + b)n式中q ——设计暴雨强度P ――设计重现期(a);t ----- 降雨历时(min);A 1,C,b,n ――地方参数，根据统计方法进行计算确定。
雨水管渠系统的设计
01
02
03
设计流量计算
根据气象水文资料和设计 规范，计算管道材质、管径等因 素，计算水力坡降，确定 管道埋深。
水力模型建立
利用水力计算软件，建立 雨水管渠系统的水力模型， 模拟水流情况。
方案比选与优化
方案初步设计
01
根据现场勘查和水力计算结果，进行雨水管渠系统的初步设计。
组成部分及功能
雨水口
收集地面径流的装置，通常设置在道路边沟或低洼地带，将雨水引入 雨水管道。
连接管
连接雨水口和雨水干管的管道，负责将雨水从雨水口输送到雨水干管。
雨水干管
城市雨水管渠系统的主干管道，负责输送和排放雨水。根据地形和排 水要求，雨水干管可布置成树枝状、环状等不同形式。
出水口
将雨水从雨水干管排放到受纳水体的装置，通常设置在河流、湖泊等 水域附近。
通过雨水管渠系统的合理设计，可以实现 雨水的收集、储存和利用，提高水资源的 利用效率。
改善城市生态环境
促进城市规划与发展
雨水管渠系统不仅具有排水功能，还可以 通过绿化、渗透等措施改善城市生态环境 ，提升城市居民的生活质量。
雨水管渠系统的设计与城市规划和发展密 切相关，其合理布局和规划可以为城市的 可持续发展提供有力支持。
设计原则与规范
设计原则
雨水管渠系统的设计应遵循重力流原则，确保雨水能够顺畅地流入管道并排放 到受纳水体；同时要考虑地形、气候、土壤等自然条件以及城市规划、环境保 护等要求。
设计规范
雨水管渠系统的设计应符合国家相关规范和标准的要求，如《室外排水设计规 范》、《城市排水工程规划规范》等。这些规范对雨水管渠系统的布局、设计 参数、施工和验收等方面都有详细的规定。
雨水是宝贵的水资源，通过合理设 计雨水管渠系统，可以实现雨水的 收集、利用和保护。
雨水管渠系统的设计课件.ppt
（1）汇水面积随降雨历时的增加而均匀的增加；
（2）降雨历时t等于或大于汇水面积最远点的雨水流达设计断面的集水 时间τ；
（3）径流系数Ψ为确定值，为讨论方便，假定其值等于1。
求：图中各管段的设计流量
A
B
C
τ1
1
2
3
4
解：（1）管段1~2的雨水设计流量
Q1~2= Ψ1·q1·FA=q1·FA
其中，q1为降雨历时t= τ1时对应的暴雨强度。
0
∫ 其中：
τ0
i·dt
0
表示的是τ0时段内的总降雨量h
所以：Qn=f·h=
Fh
τ0
=F·i
▪ 若流量的单位以L/s表示，则： Qn = 167F i = Fq (L/S)
4、雨水管段的设计流量计算举例
A
B
C
1
2
3
4
图中：A、B、C为3块互相毗邻的区域，设面积FA=FB=FC，雨水从各块 面积上的最远点分别流入设计断面1、2、3所需的集水时间均为 τ1( min)，并设：
暴雨强度公式是反映暴雨强 度q(i)、降雨历时t、重现期P 三者之间的关系，是设计雨水 管渠的依据。
我国《室外排水设计规范》 中规定，我国采用的暴雨强度 公式的形式为：
q167A1(1clgP) (t b)n
降雨历时
式中： q——设计暴雨强度，L/s.ha；
（min)
P——设计重现期，年；
t ——降雨历时，min；
▪ 暴雨强度是描述暴雨特征的重要指标，是 确定雨水设计流量的重要依据。
▪ 在任一场暴雨中，暴雨强度随降雨历时的 变化而变化 。就雨水管渠设计而言，有意 义的是找出降雨量最大的那个时段内的降 雨量。因此，暴雨强度的数值与所取的连 续时间段t的跨度和位置有关。在城市暴雨 强度公式推求中，经常采用的降雨历时为 5min、10min、15min、20min、30min、 45min、60min、90min、120min等9个历 时数值，特大城市可以用到180min。
（2）降雨历时t等于或大于汇水面积最远点的雨水流达设计断面的集水 时间τ；
（3）径流系数Ψ为确定值，为讨论方便，假定其值等于1。
求：图中各管段的设计流量
A
B
C
τ1
1
2
3
4
解：（1）管段1~2的雨水设计流量
Q1~2= Ψ1·q1·FA=q1·FA
其中，q1为降雨历时t= τ1时对应的暴雨强度。
0
∫ 其中：
τ0
i·dt
0
表示的是τ0时段内的总降雨量h
所以：Qn=f·h=
Fh
τ0
=F·i
▪ 若流量的单位以L/s表示，则： Qn = 167F i = Fq (L/S)
4、雨水管段的设计流量计算举例
A
B
C
1
2
3
4
图中：A、B、C为3块互相毗邻的区域，设面积FA=FB=FC，雨水从各块 面积上的最远点分别流入设计断面1、2、3所需的集水时间均为 τ1( min)，并设：
暴雨强度公式是反映暴雨强 度q(i)、降雨历时t、重现期P 三者之间的关系，是设计雨水 管渠的依据。
我国《室外排水设计规范》 中规定，我国采用的暴雨强度 公式的形式为：
q167A1(1clgP) (t b)n
降雨历时
式中： q——设计暴雨强度，L/s.ha；
（min)
P——设计重现期，年；
t ——降雨历时，min；
▪ 暴雨强度是描述暴雨特征的重要指标，是 确定雨水设计流量的重要依据。
▪ 在任一场暴雨中，暴雨强度随降雨历时的 变化而变化 。就雨水管渠设计而言，有意 义的是找出降雨量最大的那个时段内的降 雨量。因此，暴雨强度的数值与所取的连 续时间段t的跨度和位置有关。在城市暴雨 强度公式推求中，经常采用的降雨历时为 5min、10min、15min、20min、30min、 45min、60min、90min、120min等9个历 时数值，特大城市可以用到180min。
屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。
设计雨水管道

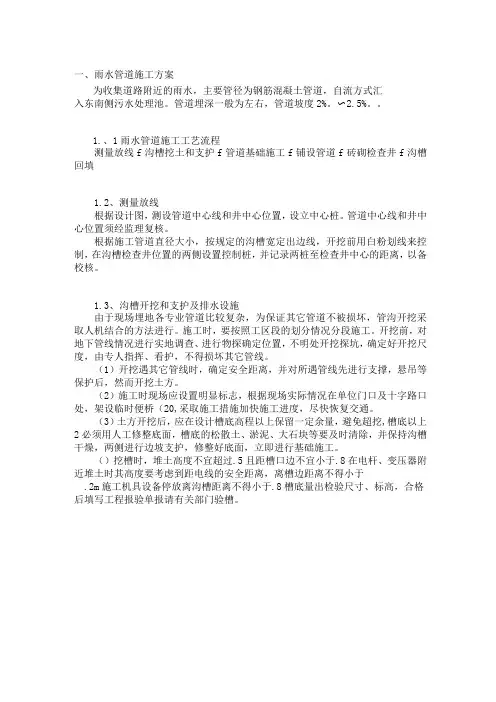

一、雨水管道施工方案为收集道路附近的雨水，主要管径为钢筋混凝土管道，自流方式汇入东南侧污水处理池。
管道埋深一般为左右，管道坡度2%。
〜2.5%。
1.、1雨水管道施工工艺流程测量放线f沟槽挖土和支护f管道基础施工f铺设管道f砖砌检查井f沟槽回填1.2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。
1.3、沟槽开挖和支护及排水设施由于现场埋地各专业管道比较复杂，为保证其它管道不被损坏，管沟开挖采取人机结合的方法进行。
施工时，要按照工区段的划分情况分段施工。
开挖前，对地下管线情况进行实地调查、进行物探确定位置，不明处开挖探坑，确定好开挖尺度，由专人指挥、看护，不得损坏其它管线。
（1）开挖遇其它管线时，确定安全距离，并对所遇管线先进行支撑，悬吊等保护后，然而开挖土方。
（2）施工时现场应设置明显标志，根据现场实际情况在单位门口及十字路口处，架设临时便桥（20,采取施工措施加快施工进度，尽快恢复交通。
（3）土方开挖后，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上2必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧进行边坡支护，修整好底面，立即进行基础施工。
（）挖槽时，堆土高度不宜超过.5且距槽口边不宜小于.8在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于.2m施工机具设备停放离沟槽距离不得小于.8槽底量出检验尺寸、标高，合格后填写工程报验单报请有关部门验槽。
沟槽开挖时边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6〜6.cm宽〜20cm,长3〜m横向放置，竖撑采用20X20cm木方，中间采m63.5X6mm钢管作为撑柱。
详见下图。
羯1.4、管道基础施工本工程管道基础严格按照“市政排水管渠工程质量检验标准”及施工图纸要求进行施工。
第四章 城镇雨水管渠的设计
暴雨强度
暴雨强度公式1：
暴雨强度公式2：
换算系数K：
暴雨强度
自记雨量曲线实际上是降雨量 累积曲线。曲线上任一点的斜 率表示降雨过程中任一瞬时的 强度，称为瞬时暴雨强度。 由于曲线上各点的斜率是变化 的，表明暴雨强度是变化的。 曲线愈陡、暴雨强度愈大。 在分析暴雨资料时，必须选用 对应各降雨历时的最陡那段曲 线，即最大降雨量。但由于在 各降雨历时内每个时刻的暴雨 强度也是不同的，因此计算出 的各历时的暴雨强度称为最大 平均暴雨强度。
降雨历时
降雨历时 是指连续降雨的时段，可 以指一场雨全部降雨的时 间，也可以指其中个别的 连续时段。用t表示，以 min或h计。 一场暴雨经历的整个时段 称为阵雨历时。
暴雨强度
暴雨强度：是指在某一连续降雨时段（如10min、 20min、 30min ）内的平均降雨量，即单位时间 的平均降雨深度，用i表示。 在一场暴雨中，暴雨强度是随降雨历时变化的。 如果所取历时长，则与这个历时对应的暴雨强度 将小于短历时对应的暴雨强度； 在推求暴雨强度公式时，降雨历时常采用5、10、 15、20、30、45、60、90、120min9个时段。
暴雨强度
降雨面积和汇水面积
降雨面积是指降雨所笼罩的面积，汇水面积是指雨水管 渠汇集雨水的面积。用F表示，以ha或km2为单位。 任一场暴雨在降雨面积上各点的暴雨强度是不相等的， 就也就是说，降雨是非均匀分布的。 城镇或工厂的雨水管渠或排洪沟汇水面积较小，一般小 于100km2，最远点的集水时间不至超过60min到120min。 在这种小汇水面积上降雨不均匀分布的影晌较小。因此， 可假定降雨在整个小汇水面积内是均匀分布，即在降雨 面积内各点的i相等。从而可以认为，雨量计所测得的点 雨量资料可以代表整个小汇水面积的面雨量资料，即不 考虑降雨在面积上的不均匀性。
雨水管道施工组织设计方案
目录第一章项目概述和编译基础 (2)1.1 项目概述 (2)1.2 环境概况及地质条件 (2)1.3 编译依据 (4)第二章施工准备 (4)2.1 技术准备 (4)2.2 材料准备 (4)2.3 施工人员配备 (4)2.4.准备临时设施 (5)2.4.1 场地布置 (5)2.4.2 临时用电量 (5)2.4.3 临时用水 (5)第三章建设计划 (6)3.1 施工原则 (6)3.2 施工过程 (7)3.3 测量放样 (7)3.4 井点降水 (8)3.5 管段加工运输 (10)3.6 沟槽开挖和沟槽支护 (11)3.6.1 沟渠开挖支护施工要点 (11)3.6.2 沟槽开挖施工技术保障措施 (12)3.7 管道基础 (13)3.7.1 管道基础施工要点 (13)3.7.2 管道基础施工技术保障措施 (14)3.8 管道铺设 (15)3.9 管道接口 (16)3.10 沙井砌筑 (17)3.10.1 沙井砌筑施工要点 (17)3.10.2 人孔砌筑技术保障措施 (18)3.11 雨水管出口 (19)3.12闭水试验 (20)3.13 管道码头 (21)3.14 海沟开垦 (21)第四章项目进度表 (22)4.1 持续时间目标 (22)4.2 施工进度控制措施 (23)4.3 工期保障措施 (23)第五章施工质量保证措施 (24)第六章施工安全保障措施 (26)第七章文明施工保障措施 (29)第一章项目概述和编译基础1.1 项目概述1、管道位置：新建雨水管道位于养老院老大门外的路边。
原检查井位于山脚下主干道外的天然排水沟内，全长220米。
2、项目围绕疗养院和池塘的排水系统，雨水管转入雨水井和池塘，将雨水排入原过道涵洞（涵洞长6米，需疏浚），然后排入山下的天然排水沟。
.3、管道的用途：DN800～DN1200管道采用承插式钢筋混凝土管（PH-48），“O”形橡胶圈接口；4.管道基础：采用钢筋混凝土管道，地基采用300mm厚砾石砂垫层，管道码头回填管道采用中粗砂。
3雨水管道的设计
3雨水管道的设计雨水管道的设计是城市基础设施规划的重要组成部分，它的主要功能是将雨水从建筑物和道路排放到合适的地方，避免水患和水浸问题的发生，同时也有助于水资源的合理利用。
本文将从设计原则、管道类型、施工要点等方面进行分析和探讨。
设计原则：1.结构合理性：雨水管道的设计应符合正常使用需求，确保排水顺畅，避免积水和堵塞。
2.安全性：雨水管道的设计应考虑到使用安全，如避免交，注意管道的强度和稳定性，以防止在使用过程中发生事故。
3.环保性：雨水管道的设计应考虑到环境保护，如采用可再生材料，建立雨水收集系统等，促进水资源的合理利用，减少对环境的损害。
管道类型：1.地面排放：这种方式适用于雨水量较小的区域，通过雨水口将雨水直接排放到地面下的下水道或水体中，常见的地面排水系统包括雨水口、雨水篦子等。
2.建筑物排放：这种方式适用于建筑物的雨水排放，通过建筑物内部的排水系统将雨水排放到下水道或水体中，常见的建筑物排水系统包括雨水管、雨水斗等。
3.雨水收集：这种方式适用于雨水资源缺乏的地区，通过收集雨水进行储存和利用，一方面可以避免水资源的浪费，另一方面可以提供灌溉、冲厕等用水需求，常见的雨水收集系统包括雨水收集桶、雨水收集箱等。
施工要点：1.材料选择：雨水管道的材料应具有耐腐蚀、耐磨损、耐高温等特点，常用的材料包括PVC管、HDPE管、铸铁管等。
2.坡度控制：雨水管道的斜度控制是确保排水顺畅的重要因素，一般情况下，设计坡度应为0.5%-1%。
3.连接方式：雨水管道的连接方式有橡胶垫圈密封连接、橡胶垫圈套接连接、焊接连接等，选择适合的连接方式可以确保管道的密封性和稳定性。
4.排水能力：雨水管道的排水能力需要根据具体情况进行计算，确保能够满足设计的排水要求，尤其是在暴雨和洪水等特殊气象条件下。
5.检查井设置：根据雨水管道的长度和形状，适当设置检查井可以方便日后的维修和排查管道问题。
总结：雨水管道的设计是城市建设中不可忽视的一部分，它对于城市的排水系统和环境保护起着重要的作用。
城镇雨水沟道的设计
第四章 城镇雨水沟道的设计§4-1 雨水径流量的估算为了确定雨水管渠的断面尺寸和坡度，必须先确定管渠的设计流量。
而雨水管渠的设计流量与地区降雨强度、地面情况、汇水面积等因素有关。
一、雨量参数1、阵雨历时、降雨历时(1) 阵雨历时：一场暴雨经历的整个时段 (2) 降雨历时：阵雨过程中任一连续的时段 两者都用分钟计算。
2、降雨量(1) 降雨量定义：是指降雨的绝对量，有2种表示方法。
① 一段时间(日、月、年)内降落在某一面积上的总水量，可用深度h (mm)表示。
② 1公顷(ha)面积上的降水立方米数(m 3)，即(m 3/ha)表示。
(2) 其他参数年平均降雨量：多年观测所得的各年降雨量的平均值； 月平均降雨量：多年观测所得的各月降雨量的平均值；年最大日降雨量：多年观测所得的一年中降雨量最大一日的绝对量。
历史上出现的最大日或最大24小时降雨量对城镇雨水沟道设计有参考价值。
降雨量一般用自记降雨计记录。
3、暴雨强度/降雨强度：又称雨率，是某一降雨历时(如10min 、20min 、30min)内的平均降雨量。
有2种表示方法：① ()min /mm thi =——单位时间的平均降雨深度 ② q ：单位时间内单位面积上的降雨体积——工程上常用 ()i i K ha s L q 7.166/=⋅=⋅ 式中：K 为换算总数，其值为：1677.1666010001000100001≈=⨯⨯⨯=K1ha=104m 2暴雨强度越大，雨越猛烈。
4、降雨面积和汇水面积(1) 降雨面积：降雨所笼罩的面积；(2) 汇水面积：雨水管渠汇集雨水的面积。
60min 到120min 此，可假定降雨在整个小汇水面积内是分布均匀，即在面积内各i 相等。
从而可以认为：雨量计所测得的点雨量资料可以代表整个汇水面积的面雨量资料，即不考虑降雨在面积上的不均匀性。
5、降雨强度的频率或重现期 (1) 暴雨强度的频率某一大小的暴雨强度出现的可能性，和水文现象中的其他特征值一样，一般不是预知的。
第3章雨水管渠系统的设计1-2
在工程上，常用单位时间内单位面积上的降雨体积 q(L／(s· ha))表示。 q与i之间的换算关系是将每分钟的 降雨深度换算成每公顷面积上每秒钟的降雨体积．即；
10000 1000 i q 167 i 1000 60
4．降雨面积和汇水面积 降雨面积是指降雨所笼罩的面积， 汇水面积是指雨水管渠汇集雨水的面积。 用F表示，以公顷或平方公里为单位(ha或 km2)。
3. 公式推导：P 70-72
3.雨水管段的设计流量计算
上图中，假设： FA＝FB＝FC 集水时间均为τ1(min) (1)汇水面积随降雨历时的增加而均匀的 增加； (2)降雨历时t等于或大于汇水面积最远点 的雨水流达设计断面的集水时间τ ； (3)径流系数ψ为确定值，为讨论方便假定 其值等于1。
按满流时的设计流速计算所得的雨水流 行时间小于管渠内实际的雨水流行时间。 苏林系数：大多数雨水管渠中雨水的流 行时间比按最大流量计算的流行时间大 20% ，因此用大于 1 （ 1.2 ）的系数乘以用 满流的流速计算出的管内雨水流行时间。
当任一管段发生设计流量时，其他管段 都不是满流(特别是上游管段)，所以可设 想利用此上游管段存在的空隙容积，使 —部分水量暂时贮存在此空间内，而起 到调蓄管段内最大流量的作用，从而可 以削减其高峰流量，减小管渠断面尺寸 ，降低工程造价。——管道调蓄利用系数 折减系数m实际是苏林系数与管道调蓄利 用系数两者的乘积。
一般情况下采用下面两式计算年频率和 次频率 年频率： 次频率：
(2)暴雨强度的重现期 某特定值暴雨强度的重现期是指等于或 大于该值的暴雨强度可能出现一次的平均 间隔时间，单位用年(a)表示。 重现期P与频率互为倒数。 即；
相应可得：
对于年频率式：
对于次频率式：
10000 1000 i q 167 i 1000 60
4．降雨面积和汇水面积 降雨面积是指降雨所笼罩的面积， 汇水面积是指雨水管渠汇集雨水的面积。 用F表示，以公顷或平方公里为单位(ha或 km2)。
3. 公式推导：P 70-72
3.雨水管段的设计流量计算
上图中，假设： FA＝FB＝FC 集水时间均为τ1(min) (1)汇水面积随降雨历时的增加而均匀的 增加； (2)降雨历时t等于或大于汇水面积最远点 的雨水流达设计断面的集水时间τ ； (3)径流系数ψ为确定值，为讨论方便假定 其值等于1。
按满流时的设计流速计算所得的雨水流 行时间小于管渠内实际的雨水流行时间。 苏林系数：大多数雨水管渠中雨水的流 行时间比按最大流量计算的流行时间大 20% ，因此用大于 1 （ 1.2 ）的系数乘以用 满流的流速计算出的管内雨水流行时间。
当任一管段发生设计流量时，其他管段 都不是满流(特别是上游管段)，所以可设 想利用此上游管段存在的空隙容积，使 —部分水量暂时贮存在此空间内，而起 到调蓄管段内最大流量的作用，从而可 以削减其高峰流量，减小管渠断面尺寸 ，降低工程造价。——管道调蓄利用系数 折减系数m实际是苏林系数与管道调蓄利 用系数两者的乘积。
一般情况下采用下面两式计算年频率和 次频率 年频率： 次频率：
(2)暴雨强度的重现期 某特定值暴雨强度的重现期是指等于或 大于该值的暴雨强度可能出现一次的平均 间隔时间，单位用年(a)表示。 重现期P与频率互为倒数。 即；
相应可得：
对于年频率式：
对于次频率式：
雨水管道设计
雨水管道设计【篇一：雨水管道设计要点】雨水管道设计要点：221降雨强度：采用以上计量单位时，由于1mm/min＝l（l/m）/min ＝10000（l/min）/hm，可得i和q之间的换算关系为：式中 q—降雨强度，（l/s）/hm；i —降雨强度，mm/min。
2（9-2）2暴雨强度的计算：式中—设计暴雨强度，（l/s）/hm；—设计重现期，a；2（9-9）—降雨历时，min。
—地方参数（待定参数），根据统计方法进行计算确定雨水设计流量计算公式雨水管渠的设计流量按下式计算：（9-12）式中—雨水设计流量，l/s；—径流系数，径流量和降雨量的比值，其值小于1；—汇水面积，hm；假定：（1）暴雨强度在汇水面积上的分布是均匀的；（2）单位时间径流面积的增长为常数；（3）汇水面积内地面坡度均匀；径流系数的确定设计规范》gb50101-2005中有关径流系数的取值见表9-3。
径流系数值表9-322实际设计计算中，在同一块汇水面积上，兼有多种地面覆盖的情况，需要计算整个汇水面积上的平均径流系数值。
（9-14）式中－汇水面积上的平均径流系数；－汇水面积上各类地面的面积，hm；－相应于各类地面的径流系数；－全部汇水面积，hm。
22在设计中可采用区域综合径流系数。
国内部分城市采用的综合径流系数值见表9-5。
一般城市市区的综合径流系数采用0.5～0.8，城市郊区的径流系数采用0.4～0.6。
室外排水设计规范》gb50101-2005推荐的城市综合径流系数取值见表9-6。
1. 设计重现期p的确定一般情况下，低洼地段采用的设计重现期应大于高地；干管采用的设计重现期应大于支管；工业区采用的设计重现期应大于居住区。
市区采用的设计重现期应大于郊区。
设计重现期p的最小值不宜低于0.33a，一般地区选用0.5～3a，对于重要干道或短期积水可能造成严重损失的地区，一般选用3～5a，并应与道路设计相协调。
特别重要的地区，可根据实际情况采用较高的设计重现期。
建筑外墙外立面雨水管设计
雨水管设计要求外排水一、一般性规定：（一）、无组织排水1.三层及三层以下，或檐高不大于10m的中小型建筑物的屋面可采用无组织排水。
2.无组织排水的挑檐尺寸不宜小于600mm。
3.其散水宽度宜宽出挑檐300mm左右。
且不宜做暗埋散水。
（二）、有组织外排水1.多层建筑一般采用有组织外排水2.寒冷地区（本地区）的高层建筑不宜采用外排水，当采用外排水时宜将水落管布置在紧贴阳台外侧或空调机搁板的阴角处，以利维修。
3.高层建筑的裙房屋面雨水应单独排放，阳台雨水系统应单独设置。
注：屋面雨水水流较大，采用重力自流时，当水量较小时为无压力流，当水量较大盖住雨水口时会形成压力流，一般情况下，雨水的排水随雨量的变化在压力流和无压力流之间转换，当为压力流时，下部接其他的管会形成反冲，因此阳台、露台等雨水需单独排放，避免造成反冲。
，4.每一汇水面积内的屋面或天沟一般不应少于两个水落口。
当屋面面积不大且小于当地一个水落口的最大汇水面积（本地区200㎡；考虑汇水面积时，应计入相邻垂直墙面面积的50%），而采用两个水落口确有困难时，也可采用一个水落口加溢流口的方式。
注：当屋面较为复杂，而水落口又难以合并使用时，可采用此种方式。
5.溢流口宜靠近水落口，溢流口底的高度一般高出该处屋面完成面150~250mm左右，并应挑出墙面不少于50mm。
6.溢流口的位置应不致影响其下部的使用，如影响行人等。
注：由于溢流排水的水流较大且无组织，因此溢流口的设置应指向无遮挡的空间，避免指向对面外墙、窗、阳台、露台，单元或住户入口上方不应设置溢流口。
7.天沟、檐沟的纵向坡度不应小于1%，金属檐沟、天沟（指成品檐沟）的坡度可适当减小。
沟底水落差不得大于200mm。
8.两个水落口的间距，一般不宜大于下列数值有外檐天沟24m；无外檐天沟，内排水15m。
9.水落口中心距端部女儿墙内边不宜小于0.5m。
10.雨水管材料应符合下列规定：1)外排水可采用UPVC管、玻璃钢管、金属管等2)内排水可采用铸铁管、镀锌钢管、UPVC管等，3)雨水管内径不得小于100mm，阳台雨水管直径可为75mm。
第八章-雨水管网设计
（3）谢才系数（曼宁公式） C=R1/6/n=0.771/6/0.025=38.3
(4)原有排洪沟的过水能力 Q’=AC(Ri)0.5 =5.135×38.3×(0.77×0.0045)0.5 =11.6 m3/s
该值小于洪峰流量15 m 3/s,故沟断面略小，需要修整。
（5）修整方案一：利用原有断面，增加深度至2m，有效 水深h=1.7m:
（5）确定设计重现期P，地面集水时间 求单位面积径流量（暴雨强度与径流系 数的乘积） （6）列表进行雨水干管的设计流量和水 力计算，以求得各管段的设计流量﹑管 径﹑坡度﹑流速﹑管底标高﹑管道埋深 （７）绘制雨水管道平面图，纵剖面图
五. 设计计算例题
• 如图，已知1 地形西高东低，东面有一条自南 向北得天然河流，河水常年洪水位为14米，常 水位12米，暴雨强度公式为，求：进行雨水管 道布置和干管的水力计算。
第八章 雨水管网设计与计算
一.雨水管渠系统的组成：雨水口，雨水管渠，检查井，出 水口等构筑物组成一整套工程设施
二.雨水管渠的任务：及时汇集并排除暴雨形成的地面径流， 以保障城市人民的生命安全和工农业生产的正常进行．
三.雨水管渠设计的主要内容 1.确定当地暴雨强度公式 2.划分排水流域，进行雨水管渠的定线，确定可能设置 的调节池，泵站位置 3.确定设计参数 4.计算设计流量和进行水力计算，确定每一设计管段的 断面尺寸﹑坡度﹑管底标高及埋深 5.绘制管渠平面图及纵剖面图
7.90
18～19
43~50
5.19
0 1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12
1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12 44.31
(4)原有排洪沟的过水能力 Q’=AC(Ri)0.5 =5.135×38.3×(0.77×0.0045)0.5 =11.6 m3/s
该值小于洪峰流量15 m 3/s,故沟断面略小，需要修整。
（5）修整方案一：利用原有断面，增加深度至2m，有效 水深h=1.7m:
（5）确定设计重现期P，地面集水时间 求单位面积径流量（暴雨强度与径流系 数的乘积） （6）列表进行雨水干管的设计流量和水 力计算，以求得各管段的设计流量﹑管 径﹑坡度﹑流速﹑管底标高﹑管道埋深 （７）绘制雨水管道平面图，纵剖面图
五. 设计计算例题
• 如图，已知1 地形西高东低，东面有一条自南 向北得天然河流，河水常年洪水位为14米，常 水位12米，暴雨强度公式为，求：进行雨水管 道布置和干管的水力计算。
第八章 雨水管网设计与计算
一.雨水管渠系统的组成：雨水口，雨水管渠，检查井，出 水口等构筑物组成一整套工程设施
二.雨水管渠的任务：及时汇集并排除暴雨形成的地面径流， 以保障城市人民的生命安全和工农业生产的正常进行．
三.雨水管渠设计的主要内容 1.确定当地暴雨强度公式 2.划分排水流域，进行雨水管渠的定线，确定可能设置 的调节池，泵站位置 3.确定设计参数 4.计算设计流量和进行水力计算，确定每一设计管段的 断面尺寸﹑坡度﹑管底标高及埋深 5.绘制管渠平面图及纵剖面图
7.90
18～19
43~50
5.19
0 1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12
1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12 44.31
