第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)分析

河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑴用平行于某一基本投影面的单一剖切平面剖切 (单一平行剖)
单一剖切平面（平行于基本投影面）是最常用的一种。 前面的全剖视图、半剖视图或局部剖视图都是采用单一剖 切平面获得的，希望读者自行分析。
河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑵ 用单一斜剖切平面剖切
出的机件内部对称结构的细虚线。在半个剖视 图中未表达清楚的结构，可在半个视图中作局 部剖视。 ３）半个视图的位臵通常按以下原则配制： 主视图中位于对称线右侧，俯视图中位于对 称线下方，左视图中位于对称线右侧。
河南机电学校机械系数控教研室 刘安民
3. 局部剖视图
用剖切面局部剖开物体所得 的剖视图，称为局部剖视图。 局部剖视图主要用以表达机 件的局部内部形状结构，或 不宜采用全剖视图或半剖视 图的地方（如轴、连杆、螺 钉等实心零件上的某些孔或 槽等）。 由于它具有同时表 达机件内、外结构形状的优 点，且不受机件是否对称的 条件限制，有什么地方剖切、 剖切范围的大小，均可根据 表达的需要而定，因此应用 河南机电学校机械系数控教研室 刘安民 广泛。
（3）注意细虚线的取舍：当剖视图中看不见的结构形状，在其他视图中已表达 清楚时，其细虚线可以省略不画。对尚未表达清楚的结构形状，也可用细虚线 表达。 （4）不可漏画可见的轮廓线：在剖切面后面的可见轮廓线，应全部用粗实线画 出。
河南机电学校机械系数控教研室 刘安民
２. 画剖视图时应该注意的问题
容易漏画的线条
用法：半剖视图主要用于内外结构形状都需要
表示的对称机件。其优点在于它能在一个图形中同 时反映机件的内形和外形，由于机件是对称的，所 以据此很容易想象出整个机件的全貌。

制图-剖视图.

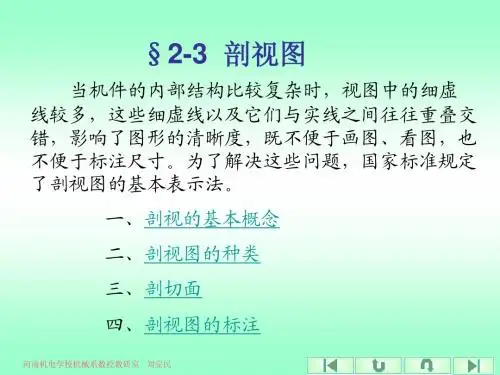

一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误

23
单一剖切平面（剖切面为投影面平行面）
局部剖视图
24
单一剖切平面（剖切面为投影面垂直面）
A－A
A
★适用范围：当机 件具有倾斜部分， 同时这部分内形和 外形都需表达时。
A B B
A－A
B－B
25
单一剖切平面（剖切面为投影面垂直面）
A—A
A
B
A
B
局部剖视图
26
几个平行剖切平面
B
B A A
A A A
A
A
当机件具有对称平面时，在垂直于对称平面的投影面上 的投影所得的图形，可以对称中心线为分界，一半画成剖视 图以表达内形，另一半画成视图以表达外形，称为半剖视图。
15
例3 将主视图画成半剖视图 肋板不画 剖面线
A—A
A
A
A
16
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖 视图局部剖视图主要用于表达不宜采用全剖视图和半剖视图 的机件。
17
局部剖视图的形成和画法
投影方向
投影方向
18
局部剖视图中内、外形之间分界线的画法
错误
正确
波浪线不要与图形中其它图线重合，也不要画在其它图 线的延长线上； 波浪线只能画在机件表面的实体部分，不得穿越孔或槽 （应断开），也不超出图形之外。
19
当被剖结构为回转体时，允许将该结构的中心线作为局 部剖视与视图的分界线。
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
适用条件：机件具有旋转轴，机件内部结构又处于几个相交平面位置。 画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图
21

标注尺寸
思考：将主视 图画成全剖视 图
⒉ 半剖视图
A—A
存在的问题： 表达外形不清。
A A
如何解决这个 问题？
解决办法：
A—A
半剖视: 以对称线为界 ， 一半画视图， 一半画剖视。
已表达清楚的 内形虚线不画
A－A 适用范围： B B 内、外形都需要表达， 而形状又基本对称时。
B－B
A
A
（1）半剖视的定义
当物体具有对 称平面时，用一剖 切平面将机件完全 剖开，在垂直于对 称平面的投影面上 的投影时，可以对 称中心线为分界， 一半画成剖视图以 表达内形，另一半 画成视图以表达外 形，称为半剖视图 。
半剖视图主要用于内、外形状都需要表示的对称物体。
（2）半剖视图的标注
省略标注的半剖视图
错误
正确
② 波浪线只能画在物体表面的实体部分，不得穿越孔 或槽（应断开），也不能超出视图的轮廓线之外。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局 部剖的分界线。
④ 在一个视 图中，局部剖 的数量不宜过 多。否则会显 得零乱以致影 响图形清晰。
⑤ 波浪线不应与其 它图线重合或画在它 们的延长线位置上。
4.画剖视图的注意事项 ★ 剖切平面的选择 ◆ 平行或垂直于投影面 ◆ 通过机件的对称面或轴线
★ 剖切是一种假想 其它视图仍应完整画出，并可取剖视
★ 剖视图上已经表达清楚的结构 在其它视图上 此部分结构投影的虚线省略不画 未表达清楚的结构，允许画少量虚线
★ 剖切面后方可见部分的投影必须全部画出
A- A
A-A
A
A
斜剖视图的标注
• 允许把视图放在其它位置，或 把斜剖视图转一个角度，使之 水平或垂直放置
