普乐特空压机控制器MAMVF

MAM8070空压机物联网联控屏监控系统用户手册感谢非常感谢您选择深圳市普乐特电子有限公司生产的可编程空压机物联网联控屏。

深圳市普乐特有限公司成立于2001年，20年来一直致力于设备控制器研发与生产，公司结合行业特点，定制开发生产多款PLC控制器、触摸屏显示器，产品广泛的应用于锅炉燃烧机、空压机、工业冷水机、热能回收机、燃油气化、加油机等众多行业，并紧跟时代热点，建立物联网平台，公司所有的产品都可以接入公司物联网平台，实现远程控制。

我们致力于用高质量的产品，优质的服务赢得您的信任。

我们将尽量保证手册的完整性和准确性，但普乐特公司保留产品不断研发和改进的权利，而不负有对以前出厂的产品进行修改和改进的义务，当产品设计变更时将不再另行通知。

如果您在使用我们机器的过程中遇到了任何问题，请及时与我司联系。

欢迎您随时提出宝贵意见！在安装使用控制器之前，详细阅读该使用说明书！如用户需自己组态软件，做个性化程序，请联系我们，提供DEMO 程序及组态软件！目录一、系统说明 (4)二、界面介绍 (5)1、开机启动界面 (5)2、参数设置界面 (6)3、监控一台空压机界面 (8)4、监控二台空压机界面 (9)5、监控三台空压机界面 (9)6、监控四台空压机界面 (9)7、监控五台空压机界面 (10)8、监控六台空压机界面 (10)9、监控七台空压机界面 (11)10、监控八台空压机界面 (11)11、密码验证界面 (12)12、与中控室通信参数设置界面 (12)三、控制原理 (13)1、单机运行 (13)2、联网运行 (13)五、与中央控制室通信 (14)六、供电电源、外形与开孔尺寸 (14)七、与中央控制室通信 (16)1、与中控室通信说明 (16)2、触摸屏通信地址列表 (16)3、中控室查询空压机运行数据示例 (26)一、系统说明螺杆空压机物联网触摸屏远程监控系统，是在我公司可编程触摸屏平台上，开发的一套通过触摸屏监控多台空压机运行的系统。

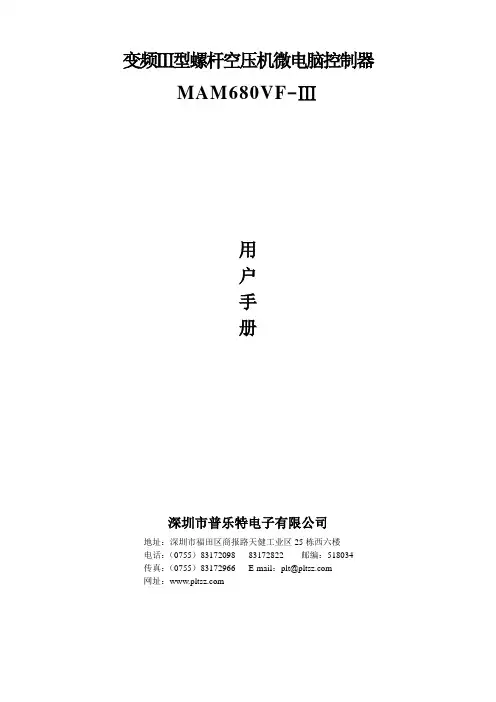

变频Ⅲ型螺杆空压机微电脑控制器MAM680VF-Ⅲ用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）2822 邮编：518034传真：（0755）：●LCD中英文显示.●对空压机进行防逆转保护.●远程/本地控制选择.●对温度进行检测与控制保护.●变频－变频联动、变频－工频联动运行选择。

●支持变频器减速停机、自由停机选择。

●二路RS-485通讯接口。

一路读取变频器数据，一路联控或与外部通信。

●集成PID运算与控制于一体，根据供气压力，控制变频器运行频率，实现恒压供气。

●高度集成，高可靠性，高性价比.目录一、基本操作...............................................................................1、按键说明...........................................................................2、指示灯说明.........................................................................3、状态显示与操作.....................................................................4、运行参数、菜单.....................................................................3、用户参数查看及修改.................................................................4、用户参数表及功能...................................................................4、厂家参数...........................................................................7、调整参数...........................................................................8、操作权限及密码管理.................................................................二、控制器功能及技术参数...................................................................三、型号规格...............................................................................四、安装...................................................................................1、机械安装.......................................................... 错误!未定义书签。

螺杆空压机微电脑控制器MAM-680（B）型（压力变送）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）邮编：518034传真：（0755）E-mail：版本：网址：使用注使用前，请仔细阅读使用说明书只有专业技术人员允许安MA660/670/68机械安装时务必充分考虑安装位置，确保散热良好和减少电磁干扰实施配线时，请按强电、弱电分开布线规则布线，减少电磁干扰继电器输出控制之交流接触器等感性负载必须接突波吸收器空压机上电之前仔细检查输输出配线本机体之接地端子正确接地（第三种接地，可提高产品的抗杂讯能力电机额定电流（跳机电流）的设定按电机铭牌额定电电机过载倍特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起、停控制、运行控制●对空压机进行防逆转保护●对排气温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/本地控制选择●联动/独立运行选择●RS-485通讯功能目录一、基本操作、按键说明11.1.1图——起动键：按此键可起动电机运行。

——停机键：按此键可停止电机运行。

加、卸载键：修改完数据后，确认输入；空压机运行时此键作为加、卸载键。

——确认键/递增键：修改数据时，按此键递增当前位置数据；在菜单选择时上翻菜单。

——上移键//——下移键递减键：修改数据时，按此键递减当前位置数据；在菜单选择时下翻菜单。

——移位键/进入键：修改数据时，此键作为移位键；在菜单选择时作为进入键。

/复位键：在菜单操作时作为返回键，返回上一级菜单；故障停机时，长按此键复位。

——返回键 2、状态显示与操作机组通电后显示如下界面：欢迎使用螺杆压缩机5秒后显示以下主界面：℃20排温：供压：设备已停止本地C001按下移键“”进入以下菜单选择界面：运行参数用户参数厂家参数①、运行参数查看”““”移动黑色滚动条到“运行参数”按上移键菜单后，“按进入键”或下移键后弹出下一级菜单：主、风机电流运行时间累计本次运行时间维护参数再按进入键“”弹出）(A) 风机（A主机R:S:T:”返回上级菜单或主界面。

螺杆空压机微电脑控制器MAM-KY12S（B）-（Ⅻ）型（中文液晶显示-280）用户手册深圳市普乐特电子有限公司地址：深圳市坂田岗头好时达工业区5栋4、5楼电话：（0755）83172098 83172822 邮编：518129传真：（0755）83172966 E-mail：plt@网址：特点：● LCD中英文显示● 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 ● 对电机具有起停控制、运行控制● 对空压机进行防逆转保护● 对多点温度进行检测与控制保护● 自动调节负荷率控制压力平衡● 高度集成，高可靠性，高性价比● 远程/机旁选择控制● 联动/独立选择运行● RS-485通讯功能一、基本操作1、按键说明图1︱——起动键：按此键可起动电机运行○——停机键：按此键可停止电机运行S——设定键：修改完数据后，按此键确认数据存储输入▲——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

▼——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

C——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“▼”进入以下菜单选择界面：a、运行参数查看按“▲”或“▼”移动黑色滚动条到“运行参数”菜单后，按确认键“◆”后弹出下一级菜单：再按“◆”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“▲”、“▼”移动键、确认键“S”和返回键“C”根据上述方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

b、用户参数1）、参数修改方法══ 在运行状态和停机延时过程中不能修改用户参数和厂家参数══用前述运行参数查看的方法可查看和修改用户参数，如修改压力上限，操作方法如下：按“▲”或“▼”移动黑色滚动条到“用户参数”项后按确定键“◆”弹出再按确定键“◆”弹出如不继续按确定键“◆”即可查看用户参数。

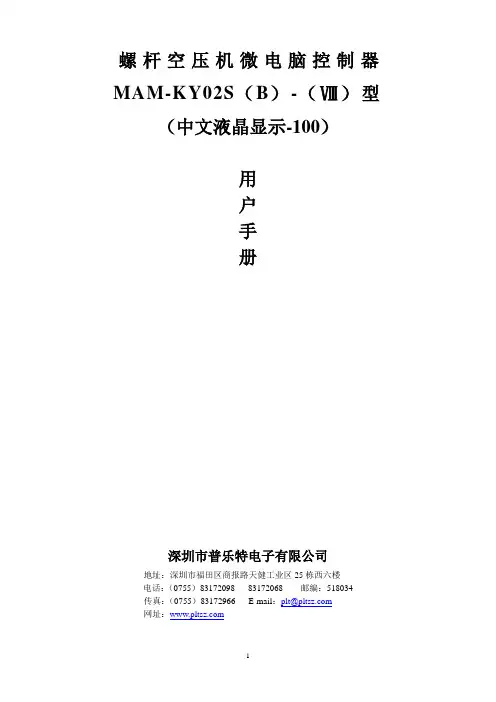

螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-100）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：plt@网址：特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能一、基本操作1、按键说明图18ON——起动键：按此键可起动电机运行OFF——停机键：按此键可停止电机运行M——设定键：修改完数据后，按此键确认数据存储输入❽——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

❾——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

❼——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

RT——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“❾”进入以下菜单选择界面：a、运行参数查看按“❾”或“❽”移动黑色滚动条到“运行参数”菜单后，按确认键“❼”后弹出下一级菜单：再按“❼”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“RT”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“❾”、“❽”移动键、确认键“❼”和返回键“RT”根据上述方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

b、日历时间按“❾”或“❽”移动黑色滚动条到“日历”菜单后，按确认键“❼”后弹出在停机状态下可对日期、时间进行调整，操作方法为：按“❾”或“❽”移动黑色滚动条到需修改的参数项后按确定键“❼”后出现闪烁位，此时“❾”和“❽”键变为上翻和下翻键修改当前位，“❼”变为移位键移动修改位。

螺杆空压机微电脑控制器MAM-KY12S（B）-（Ⅻ）型（中文液晶显示-280）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034传真：（0755）83172966 E-mail：plt@网址：特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能一、基本操作1、按键说明图1︱——起动键：按此键可起动电机运行○——停机键：按此键可停止电机运行S——设定键：修改完数据后，按此键确认数据存储输入▲——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

▼——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

◆——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

C——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“▼”进入以下菜单选择界面：a、运行参数查看按“▲”或“▼”移动黑色滚动条到“运行参数”菜单后，按确认键“◆”后弹出下一级菜单：再按“◆”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“C”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“▲”、“▼”移动键、确认键“S”和返回键“C”根据上述方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

b、用户参数1）、参数修改方法══在运行状态和停机延时过程中不能修改用户参数和厂家参数══用前述运行参数查看的方法可查看和修改用户参数，如修改压力上限，操作方法如下：按“▲”或“▼”移动黑色滚动条到“用户参数”项后按确定键“◆”弹出再按确定键“◆”弹出如不继续按确定键“◆”即可查看用户参数。

螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-100）用户手册深圳市普乐特电子有限公司地址：深圳市坂田岗头好时达工业区5栋4、5楼电话：（0755）83172098 83172822 邮编：518129传真：（0755）83172966 E-mail：plt@网址：感谢非常感谢您选择深圳市普乐特电子公司生产的空压机控制器。

深圳市普乐特公司专注从事空压机控制器领域的生产及研发制造，致力于用高质量的产品，优质的服务赢得客户的信任。

我们将尽量保证手册的完整性和准确性，但普乐特公司将保留产品不断研发和改进的权利而不负有对以前出厂的产品进行修改和改进的义务，当产品设计变更时将不再另行通知。

如果您在使用我们机器的过程中遇到了任何问题，请与我司服务技术中心及时的取得联系。

欢迎您随时提出宝贵意见！使用注意特点：● LCD中英文显示● 对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能 ● 对电机具有起停控制、运行控制● 对空压机进行防逆转保护● 对多点温度进行检测与控制保护● 自动调节负荷率控制压力平衡● 高度集成，高可靠性，高性价比● 远程/机旁选择控制● 联动/独立选择运行● RS-485通讯功能目录一、基本操作 (5)1.1,按键说明 (5)1.2,状态显示与操作 (6)二、功能及技术参数 (10)三、型号规格 (11)3.1,型号说明 (11)3.2,适用电机功率规格表 (11)四、安装 (12)4.1,机械安装 (12)4.2,电气安装基本接线图 (14)五、预警功能 (15)5.1,文本显示器提示 (15)5.2,主控器提示 (15)六、安全保护 (16)七、 常见故障的处理 (16)7.1查看现场故障 (16)7.2常见故障及原因 (17)八、电气原理图： (18)一、基本操作1.1,按键说明图1ON——起动键：1.空压机处于待机状态时，按此键可启动空压机运行；2.联动模式做主机，通讯地址为1时，按此键启动空压机，同时启动联动控制功能。

变频Ⅲ型空压机控制器与各类变频器联网通信设置手册目录1、硬件连接 (3)2、通信设置 (3)3、设置实例 (3)（1）、施耐德ATV31变频器与控制器通信设置 (3)（2）、施耐德ATV61变频器与控制器通信设置 (4)（3）、安川Varispeed F7变频器与控制器通信设置 (4)（4）、正弦变频器与控制器通信设置 (5)（5）、东元7200GS变频器与控制器通信设置 (5)（6）、蓝海华腾变频器与控制器通信设置 (6)（7）、汇川MD320变频器与控制器通信设置 (7)（8）、麦格米特变频器(MEGMEET)与控制器通信设置 (7)（9）、海利普变频器(HOLIP)与控制器通信设置 (8)（10）、普传变频器（POWTRAIN）与控制器通信设置 (9)（11）、三垦变频器（SHF）与控制器通信设置 (9)（12）、森兰变频器（SB60/SB61）与控制器通信设置 (10)（13）、乐邦变频器（LB60G）与控制器通信设置 (10)（14）、西门子变频器（MM440）与控制器通信设置 (10)（15）、ABB变频器（ACS510/ACS550）与控制器通信设置 (11)（16）、Danfoss变频器（FC300）与控制器通信设置 (13)（17）、安川V-1000变频器与控制器通信设置 (14)（18）、科海VF-10变频器与控制器通信设置 (14)（19）、罗克韦尔(AB) Power-Flex 400P变频器与控制器通信设置 (15)（20）、佳灵变频器与控制器通信设置 (15)（21）、欧瑞F2000变频器与控制器通信设置 (15)（22）、台达DVP-G变频器与控制器通信设置 (16)（23）、ABB变频器ACS800与控制器通信设置 (16)（24）、英威腾变频器INVT 与控制器通信设置 (16)（25）、上海电器格立特变频器VC2000与控制器通信设置 (17)附录：各类变频器参数设置流程： (17)变频Ⅲ型控制器与各类变频器联网通信说明1、硬件连接采用通信线，将变频器与控制器显示屏的第二路RS485接口连接起来。

螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034②、自动运行控制：电机起动到△状态后，延时一段时间后，加栽电磁阀得电，空压机开始加荷，汽罐压力开始升高。

当气压升高超过设定高限压力时（卸载压力值），加载电磁阀失电，卸放阀得电，空压机空车运行。

如果在规定的时间内（空车时间内），气压又降低于设定的低限压力（加载压力值），加载电磁阀得电，卸放电磁阀又失电，压缩机正常压缩空气，提高气罐压力。

如果在空车时间内，气罐压力没有降到低限压力，控制器将自动停止电机工作，实现空车过久自动停机。

只有当压力降到低限压力，电机自动按起动过程起动运行，如此往复循环。

③、在自动状态下手动加载/卸载在自动状态下，设备处于卸载状态，按一下“ ”键加载，如果压力高于卸载压力，加载电磁阀点动一下后回到卸载状态；如果压力低于卸载压力，加载电磁阀得电直到供气压力大于卸载压力后重新回到卸载状态。

设备处于加载状态，按一下“ ”键卸载，如果压力高于加载压力，加载电磁阀失电直到供气压力小于加载压力后重新回到加载状态；如果压力低于加载压力，此时卸载不起作用。

④、正常停机：按“O”键，加载电磁阀失电和卸放电磁阀得电，延时一段时间（停机延时）后，电机接触器失电，主机和风扇电机停止运转，重起延时结束后卸放电磁阀失电。

只有按“I”键才能重新起动。

⑤、防频繁起动控制按“O”停机、空车过久停机、故障停机使电机停转时不能马上起动电机，需有一定延时，本控制器在各种停机状态下时间显示窗口倒记时显示剩余延时时间（如90秒），只有延时时间为零时才能起动电机。

（2）、远程自动控制（启停方式：远程；加载方式：自动）远程自动控制与近地自动控制基本一样，不同的是设备启停可由远程开关控制完成。

（3）、近地手动控制（启停方式：机旁；加载方式：手动）启停控制与自动控制一样，只是设备启动结束后，处于卸载运行。

变频螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ-VF）型（中文液晶显示-100）用户手册深圳市普乐特电子有限公司地址：深圳市福田区天健工业区25栋西6楼电话：（0755）83172098 83172068 邮编：518048传真：（0755）83172966 E-mail：plt@网址：特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能一、基本操作1、按键说明图1ON ——起动键：按此键可起动电机运行OFF ——停机键：按此键可停止电机运行M ——设定键：修改完数据后，按此键确认数据存储输入❽——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

❾——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

❼——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

RT ——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“❾”进入以下菜单选择界面：a 、运行参数查看按“❾” 或“❽”移动黑色滚动条到“运行参数”菜单后，按确认键“❼”后弹出下一级菜单：再按“❼”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“RT”返回上级菜单或主界面。

如在某一界面停止操作，数秒钟后自动返回主界面。

用“❾”、“❽”移动键、确认键“❼”和返回键“RT”根据上述方法可完全观察其它参数——维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。

b、日历时间按“❾”或“❽”移动黑色滚动条到“日历”菜单后，按确认键“❼”后弹出在停机状态下可对日期、时间进行调整，操作方法为：按“❾”或“❽”移动黑色滚动条到需修改的参数项后按确定键“❼”后出现闪烁位，此时“❾”和“❽”键变为上翻和下翻键修改当前位，“❼”变为移位键移动修改位。

经济Ⅱ型螺杆空压机微电脑控制器MAM-KY06S（B）-Ⅵ型（中文液晶显示-210）用户手册深圳市普乐特电子有限公司地址：深圳市福田区天健工业区25栋西6楼电话：（0755）83172098 83172068 邮编：518048传真：（0755）83172966 E-mail：plt@网址：特点：●LCD中文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比一、基本操作1、按键说明图1ON——起动键：按此键可起动电机运行OFF——停机键：按此键可停止电机运行M——设定键：修改完数据后，按此键确认数据存储输入❽——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。

❾——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。

❼——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。

使用压力变送器检测压力时，按此键可快速查看供气压力↳——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。

2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：a、运行参数查看按“❾”键直接查看运行参数：如：第一次按“❾”键可查看运行总时间依次按“❾”键”可查看下列参数及状态：供气压力气过滤器使用时间出厂日期负载运行时间润滑油使用时间出厂编号主电机电流润滑脂使用时间用户参数风扇电机电流历史故障1 厂家参数本次运行时间历史故障2本次负载时间历史故障3油滤器使用时间历史故障4油精分器使用时间历史故障5b、用户参数1）、参数查看和修改方法══在运行状态和停机延时过程中不能修改用户参数和厂家参数══按“❾”键一直向下到最后一页为“用户参数”和“厂家参数”或者在主界面直接按“❽”键可直接到“用户参数”和“厂家参数”界面同时出现黑色滚动条，即如下界面：此时按“❾”键“❽”键黑色滚动条会移动选择“用户参数”或“厂家参数”黑色滚动条在“用户参数”位置时按“❼”键就会进入“用户参数”查看或修改参数按“❾”键一直可查看用户参数，如：如继续按确定“❼”键可修改用户参数。
