实验1__恒温槽的装配和性能测试_702408269

实验一：恒温槽的装配与性能测试一、实验目的1．了解恒温槽的构造及恒温原理，掌握恒温操作技术。

2．绘制恒温槽的灵敏度曲线，学会分析恒温槽的性能。

3．掌握贝克曼温度计的使用方法。

二、实验原理许多物理化学量都与温度有关，要准确测量其数值，必须在恒温下进行。

实验室最常用的是用恒温槽来控制温度维持恒温，它是以某种液体为介质的恒温装置，依靠温度控制器来自动调节其热平衡。

图1－1 恒温槽装置图1－浴槽；2－电热丝；3－搅拌器；4－温度计；5－接触温度计；6－温度控制器恒温槽一般是由浴槽、搅拌器、加热器、接触温度计、温度控制器和温度计等部分组成，现分别介绍如下：（如图所示）实验开始时，先将搅拌器3启动，将接触温度计5调至所需恒温温度（例如25℃），若此时浴槽1内的水温低于25℃，则接触温度计5的两条引出线断路，则温度控制器6发出指令对加热器2通电加热，使浴槽1内的水温升高，当浴槽1内的水温达到25℃时，接触温度计5的两条引线导通，则温度控制器6发出指令对加热器2停止加热。

以后当浴槽1内的水因对外散热使温度低于25℃时，则接触温度计5的两条引线再次断路，则加热器2重新工作。

这样周而复始就可使介质的温度在一定范围内保持恒定。

图1-3 温度控制器的电路图T-电源变压器；D1、D2、D3、D4-2AP3晶体二级管；J-121型灵敏继电器；C1、C1-滤波电容；L1-工作指示氖炮；L2-电源指示灯炮。

由于这种温度控制装置属于“通”“断”类型，当加热器接通后传热使介质温度上升并传递质温度上升并传递给接触温度计，使它的水银柱上升。

由于传质、传热都需要一定时间，因此，会出现温度传递的滞后现象。

即当接触温度计的水银触及钨丝时，实际上电热器附近的水温已超过了指定温度，因此，恒温槽温度必高于指定温度。

同理，降温时也会出现滞后现象。

由此可知，恒温槽控制的温度有一个波动范围，而不是控制在某一固定不变的温度，并且恒温槽内各处的温度也会因搅拌效果的优劣而不同。

恒温槽的装配和性能测试1 引言1.1实验目的[1]1、了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术2、分析恒温槽性能，找出合理的最佳布局。

3、掌握热敏电阻温度计等的基本测量原理和使用方法。

1.2 实验原理本实验讨论的恒温水浴是一种常用的控温装置。

当水温低于设定值时，线路接通，加热器工作，使水槽温度上升；当水槽温度升高到设定值时，线路段开，加热器停止加热。

如此反复进行，从而使恒温槽维持在所需恒定的温度。

[1]实验时恒温槽由浴槽、温度计、加热器、搅拌器等组成。

浴槽内含有液体介质（水）。

内有一套测温的热敏电阻温度计连接已设定好目标温度可控电路通断的温控仪，并与加热器串联，从而实现根据温度变化控制加热器是否加热。

1/10℃温度计与热敏电阻温度计紧连在一起亦置于水槽中，用以测量温度，热敏电阻温度计与无纸记录仪、计算机相连，测量值由计算机处理出图。

电加热器还与调压器连接，可以控制加热器的加热电压。

恒温效果是由一系列元件的动作来获得的，因此存在着滞后现象。

因此装配时除对上述各元件的灵敏度有一定要求外，还应根据各元件在恒温槽中的作用选择合理的摆放位置，合理的布局才能达到理想的恒温效果。

灵敏度是恒温槽恒温效果好坏的一个重要标志，一般以制定温度下T T 停始、分别表示开始加热和停止加热时槽内水的温度（相对值），以()12T T T =-停始为纵坐标，实践t 为横坐标，画出灵敏度曲线如图：图1：几种形状的灵敏度曲线若最高温度为T 高，最低温度为T 低，测得恒温槽的灵敏度为：E 2T T T -=±低高2 实验操作2.1 实验药品、仪器型号及测试装置示意图恒温槽一套：玻璃钢、D-8410多功能型电动搅拌器，数显惠斯通电桥清华大学化学系，群力接触调压器北京调压器厂，1/10℃温度计，热敏电阻温度计，电加热器放大镜，温控仪，无纸记录仪2.2 实验条件温度：17.0 ℃湿度：56.2%压强：101.28 kPa2.3 实验操作步骤及方法要点1、恒温槽的装配按实验原理中所述连接线路。

实验一：恒温槽的装配与性能研究The Measurement and Analysis of the Thermostatic Bath摘要：恒温槽是一种在实验中用于控制温度，维持恒温的仪器，本实验通过测量恒温槽在不同情况下的温度-时间曲线，确定恒温槽的灵敏度，从而进一步了解了恒温槽的性质。

Abstract:The thermostatic bath is widely used in the experiment for its convenience in controlling and maintaining temperature. In this experiment we get the temperature fluctuation-time curves by measuring the thermostatic bath in different conditions and get the sensitivity of the thermostatic bath from these data. Additionally, we analyze the differences of them to realize the properties of the thermostatic bath.关键词：恒温槽贝克曼温度计灵敏度Key words: Thermostatic bath Electronic relay sensitivity前言：在许多物理化学实验中，由于待测的数据如折射率、粘度、电导、蒸汽压、电动势、化学反应的速度常数、电离平衡常数等都与温度有关。

因此，这些实验都必须在恒温的条件下进行，这就需要各种恒温的设备。

通常用恒温槽来控制温度，维持恒温。

一般恒温槽的温度都相对的稳定，多少总有一定的波动，大约在±0.1℃，如果稍加改进也可达到0.01℃，要使恒温设备维持在高于室温的某一温度，就必须不断补充一定的热量，使由于散热等原因引起的热损失得到补偿。

恒温槽得装配与性能测试张鹏翔2013012030 材33实验日期:2015年5月14日提交报告日期:2015年5月20日1 引言1、1实验目得1．了解恒温槽得原理,初步掌握其装配与调试得基本技术。

2．分析恒温槽得性能,找出合理得最佳布局。

3．掌握水银接点温度计、热敏电阻温度计、继电器、自动平衡记录仪得基本测量原理与使用方法。

1、2 实验原理许多物理化学实验都需要在恒温条件下进行。

欲控制被研究体系得某一温度,通常采取两种方法:一就是利用物质相变时温度得恒定性来实现,叫介质浴。

如:液氮(195、9℃)、冰－水(0℃)、沸点水(100℃)、干冰－丙酮(78。

5℃)、沸点萘(218℃)等等。

相变点介质浴得最大优点就是装置简单、温度恒定。

缺点就是对温度得选择有一定限制,无法任意调节。

另一种就是利用电子调节系统,对加热或制冷器得工作状态进行自动调节,使被控对象处于设定得温度之下。

本实验讨论得恒温水浴就就是一种常用得控温装置,它通过继电器、温度调节器(水银接点温度计)与加图1恒温槽工作原理图热器配合工作而达到恒温得目得。

其简单恒温原理线路如图211所示。

当水槽温度低于设定值时,线路I就是通路,因此加热器工作,使水槽温度上升;当水槽温度升高到设定值时,温度调节器接通,此时线路II为通路,因电磁作用将弹簧片D吸下,线路I断开,加热器停止加热;当水槽温度低于设定值时,温度调节器断开,线路II断路,此时电磁铁失去磁性,弹簧片回到原来得位置,使线路I又成为通路。

如此反复进行,从而使恒温槽维持在所需恒定得温度。

恒温槽由浴槽、温度计、接点温度计、继电器、加热器、搅拌器等部件组成。

如图212所示。

为了对恒温槽得性能进行测试,图中还包括一套热敏电阻测温装置。

现将恒温槽主要部件简述如下。

1、浴槽浴槽包括容器与液体介质。

根据实验要求选择容器大小,一般选择10L或者20L得圆形玻璃缸做为容器。

若设定温度与室温差距较大时,则应对整个缸体保温。

恒温槽的装配及性能测试一：实验目的1.了解恒温水浴的构造及其工作原理，学会恒温水浴的装配技术。

2.测绘恒温水浴的灵敏度曲线。

3.掌握贝克曼温度计的调节技术和正确使用技术。

二：基本原理恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，但温度的选择受到很大限制;另外一类是利用电子调节系统进行温度控制，此方法控温范围宽、可以任意调节设定温度。

恒温槽是实验工作中常用的一种以液体为介质的恒温装置，根据温度控制范围，可用以下液体介质:-60度～30度用乙醇或乙醇水溶液;0度～90度用水;80度～160度用甘油或甘油水溶液;70度～300度用液体石蜡、汽缸润滑油、硅油。

恒温槽是由浴槽、电接点温度计、继电器、加热器、搅拌器和温度计组成，具体装置示意图见图课本P338。

继电器必须和电接点温度计、加热器配套使用。

电接点温度计是一支可以导电的特殊温度计，又称为导电表。

当温度升高时，毛细管中水银柱上升与一金属丝接触，两电极导通，使继电器线圈中电流断开，加热器停止加热;当温度降低时，水银柱与金属丝断开，继电器线圈通过电流，使加热器线路接通，温度又回升。

如此，不断反复，使恒温槽控制在一个微小的温度区间波动，被测体系的温度也就限制在一个相应的微小区间内，从而达到恒温的目的。

恒温槽的温度控制装置属于“通”“断”类型，当加热器接通后，恒温介质温度上升，热量的传递使水银温度计中的水银柱上升。

但热量的传递需要时间，因此常出现温度传递的滞后，往往是加热器附近介质的温度超过设定温度，所以恒温槽的温度超过设定温度。

同理，降温时也会出现滞后现象。

由此可知，恒温槽控制的温度有一个波动范围，并不是控制在某一固定不变的温度。

控温效果可以用灵敏度Δt表示:式中，t1为恒温过程中水浴的最高温度，t2为恒温过程中水浴的最低温度。

三：仪器试剂SYP型玻璃恒温水浴：1套（包括加热器和搅拌器）数字贝克曼温度计（SWC-II， SWC-II D ）----与SYP型玻璃恒温水浴配套继电器（SWQP数字控温仪， SWQ智能数字恒温控制器）---与SYP型玻璃恒温水浴配套（超级恒温槽：1套水银温度计电接点温度计（导电表）；贝克曼温度计）四：实验步骤（一）超级恒温槽:1.接好线路，经过教师检查无误，接通电源，使加热器加热：开始，加热开关处于“通”，加热功率为1500 W，观察温度计读数，到达设定温度时----40℃（加热开关处于“加热”，加热功率为500 W），旋转温度计调节器上端的磁铁，使得金属丝刚好与水银面接触（此时继电器应当跳动，绿灯亮，停止加热），然后再观察几分钟，如果温度不符合要求，则需继续调节。

【关键字】测试恒温槽装配和性能测试实验报告篇一：实验1 恒温槽的装配和性能尝试实验1 恒温槽的装配和性能测定1. 引言1.1.实验目的了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术绘制恒温槽的灵敏度曲线（温度——时间曲线），学会分析恒温槽的性能掌握水银接点温度计、热敏电阻温度计、继电器、自动平衡记录仪的基本测量原理与使用方法1.2.实验原理许多物理化学实验都需要在恒温条件下进行。

欲控制被研究体系的某一温度，通常采取两种方法：一是利用物质相变时温度的恒定性来实现，叫介质浴。

如：液氮（-195.9℃）、冰－水（0℃）、沸点水（100℃）、干冰－丙酮（-78.5℃）、沸点萘（218℃）等等。

相变点介质浴的最大优点是装置简单、温度恒定。

缺点是对温度的选择有一定限制，无法任意调节。

另一种是利用电子调节系统，对加热或制冷器的工作状态进行自动调节，使被控对象处于设定的温度之下。

本实验讨论的恒温水浴就是一种常用的控温装置，它通过继电器、温度调节器（水银接点温度计）和加热器配合工作而达到恒温的目的。

其简单恒温原理线路如图1所示。

当水槽温度低于设定值时，线路I是通路，因此加热器工作，使水槽温度上升；当水槽温度升高到设定值时，温度调节器接通，此时线路II为通路，因电磁作用将弹簧片D吸下，线路I断开，加热器停止加热；当水槽温度低于设定值时，温度调节器断开，线路II断路，此时电磁铁失去磁性，弹簧片回到原来的位置，使线路I又成为通路。

如此反复进行，从而使恒温槽维持在所需恒定的温度。

恒温槽由浴槽、温度计、接点温度计、继电器、加热器、搅拌器等部件组成。

如图2所示。

为了对恒温槽的性能进行尝试，图中还包括一套热敏电阻测温装置。

现将恒温槽主要部件简述如下。

① 浴槽浴槽包括容器和液体介质。

根据实验要求选择容器大小，一般选择10L或者20L的圆形玻璃缸做为容器。

若设定温度与室温差距较大时，则应对整个缸体保温。

以减少热量传递，提高恒温精度。

实验一恒温槽的装配及性能测试一、实验目的1.了解恒温水浴的构造及其工作原理，学会恒温水浴的装配技术。

2.测绘恒温水浴的灵敏度曲线。

二、基本原理恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，但温度的选择受到很大限制;另外一类是利用电子调节系统进行温度控制，此方法控温范围宽、可以任意调节设定温度。

恒温槽是实验工作中常用的一种以液体为介质的恒温装置，根据温度控制范围，可用以下液体介质:-60度～30度用乙醇或乙醇水溶液;0度～90度用水;80度～160度用甘油或甘油水溶液;70度～300度用液体石蜡、汽缸润滑油、硅油。

恒温槽是由浴槽、电接点温度计、继电器、加热器、搅拌器和温度计组成，。

继电器必须和电接点温度计、加热器配套使用。

电接点温度计是一支可以导电的特殊温度计，又称为导电表。

当温度升高时，毛细管中水银柱上升与一金属丝接触，两电极导通，使继电器线圈中电流断开，加热器停止加热;当温度降低时，水银柱与金属丝断开，继电器线圈通过电流，使加热器线路接通，温度又回升。

如此，不断反复，使恒温槽控制在一个微小的温度区间波动，被测体系的温度也就限制在一个相应的微小区间内，从而达到恒温的目的。

恒温槽的温度控制装置属于“通”“断”类型，当加热器接通后，恒温介质温度上升，热量的传递使水银温度计中的水银柱上升。

但热量的传递需要时间，因此常出现温度传递的滞后，往往是加热器附近介质的温度超过设定温度，所以恒温槽的温度超过设定温度。

同理，降温时也会出现滞后现象。

由此可知，恒温槽控制的温度有一个波动范围，并不是控制在某一固定不变的温度。

控温效果可以用灵敏度Δt表示:式中，t1为恒温过程中水浴的最高温度，t2为恒温过程中水浴的最低温度。

三、仪器试剂SYP型玻璃恒温水浴：1套（包括加热器和搅拌器）继电器（SWQP数字控温仪，SWQ智能数字恒温控制器）四、实验步骤1.接好线路，经过教师检查无误，接通电源---将SWQP数字控温仪或SWQ智能数字恒温控制器，设定温度为40℃，数字贝克曼温度计“基温选择”为40℃，使加热器加热；使搅拌器搅拌；2.作灵敏度曲线：读取恒温过程中的最高温度和最低温度各20次。

物化实验报告-恒温槽的装配和性能测试.doc
一、实验目的
本次实验主要目的是对恒温槽进行装配以及性能检测，以满足用户设备的基本要求。

二、实验原理
恒温槽的装配和性能测试是一项复杂的实验操作，它的原理是利用热交换器、温控器和阀门等零部件，将外界指定的恒定温度维持在设定温度范围内。

恒温槽是以调节热力学恒定＞T1和恒定＜T2，确定温度范围，使测试项目在一定实验环境内满足特定温度要求的装置。

其中，热交换器的作用是将外界空气的温度换热给恒温槽控温腔，使控温腔内的温度能够保持在指定的范围之内。

三、实验设备
恒温槽的装配与性能测试需要使用的设备有：恒温槽、电子温度计、红外测温仪、温度控制器、电加热器、压力表等。

四、实验步骤
1、恒温槽安装：首先将恒温槽及其配件组装好，然后将恒温槽放置于安装位置上，并将电源线连接到电源上，确保恒温槽的安全使用。

2、温度设定：确定实验所需的温度，然后将温度控制器或电子温度计设置好，以达到指定的温度。

3、性能测试：测量恒温槽室内的温度，并与设定值进行比较，查看恒温槽室内的温度漂移是否超过设定范围，如果温度漂移大于设定范围，说明恒温槽性能不符合要求，需要重新调节温度控制器或更换设备。

五、实验结果
本次实验中，恒温槽的恒定温度范围被设定在常温（20~25℃），恒温槽的室温测试结果显示：室内温度在22.5℃到24.3℃之间，证明本次实验装配组件配置正确，恒温槽性能可以满足用户要求。

本次实验验证了恒温槽的装配正确性，并将恒温槽的恒定温度维持在设定的温度范围内，从而满足用户的要求。

该装配实验可供参考，作为更多恒温槽实验使用的行之有效的范本。

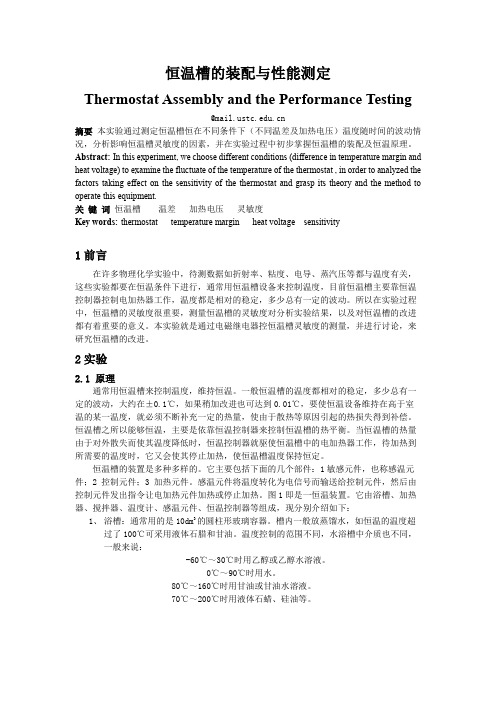

恒温槽的装配与性能测定Thermostat Assembly and the Performance Testing@摘要本实验通过测定恒温槽恒在不同条件下（不同温差及加热电压）温度随时间的波动情况，分析影响恒温槽灵敏度的因素，并在实验过程中初步掌握恒温槽的装配及恒温原理。

Abstract:In this experiment, we choose different conditions (difference in temperature margin and heat voltage) to examine the fluctuate of the temperature of the thermostat , in order to analyzed the factors taking effect on the sensitivity of the thermostat and grasp its theory and the method to operate this equipment.关键词恒温槽温差加热电压灵敏度Key words:thermostat temperature margin heat voltage sensitivity1前言在许多物理化学实验中，待测数据如折射率、粘度、电导、蒸汽压等都与温度有关，这些实验都要在恒温条件下进行，通常用恒温槽设备来控制温度，目前恒温槽主要靠恒温控制器控制电加热器工作，温度都是相对的稳定，多少总有一定的波动。

所以在实验过程中，恒温槽的灵敏度很重要，测量恒温槽的灵敏度对分析实验结果，以及对恒温槽的改进都有着重要的意义。

本实验就是通过电磁继电器控恒温槽灵敏度的测量，并进行讨论，来研究恒温槽的改进。

2实验2.1 原理通常用恒温槽来控制温度，维持恒温。

一般恒温槽的温度都相对的稳定，多少总有一定的波动，大约在±0.1℃，如果稍加改进也可达到0.01℃，要使恒温设备维持在高于室温的某一温度，就必须不断补充一定的热量，使由于散热等原因引起的热损失得到补偿。

实验一恒温槽的装配与性能测定一、实验目的与要求：1、了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。

2、绘制恒温槽灵敏度曲线(温度—时间曲线)，学会分析恒温槽的性能。

3、掌握贝克曼温度计和温控仪的调试与使用方法。

二、预习要求：1、明确恒温槽的控温原理，恒温槽的主要部件及作用。

2、了解本实验恒温槽的电路连接方式。

3、了解贝克曼温度计的调节和使用方法。

三、实验原理：在许多物理化学实验中，因为待测的数据如折射率、粘度、电导、蒸汽压、电动势、化学反应的速度常数、电离平衡常数等都与温度有关。

因此，这些实验都必须在恒温的条件下进行，这就需要各种恒温的设备。

通常用恒温槽来控制温度，维持恒温。

一般恒温槽的温度都相对的稳定，多少总有一定的波动，大约在±0.1℃，如果稍加改进也可达到0.01℃，要使恒温设备维持在高于室温的某一温度，就必须不断补充一定的热量，使因为散热等原因引起的热损失得到补偿。

恒温槽之所以能够恒温，主要是依靠恒温控制器来控制恒温槽的热平衡。

当恒温槽的热量因为对外散失而使其温度降低时，恒温控制器就驱使恒温槽中的电加热器工作，待加热到所需要的温度时，它又会使其停止加热，使恒温槽温度保持恒定。

恒温槽的装置是多种多样的。

它主要包括下面的几个部件：1敏感元件，也称感温元件；2 控制元件；3 加热元件。

感温元件将温度转化为电信号而输送给控制元件，然后由控制元件发出指令让电加热元件加热或停止加热。

图1-1。

图1-1即是一恒温装置。

它由浴槽、加热器、搅拌器、温度计、感温元件、恒温控制器等组成，现分别介绍如下：1、浴槽：通常用的是10dm3的圆柱形玻璃容器。

槽内一般放蒸馏水，如恒温的温度超过了100℃可采用液体石腊和甘油。

温度控制的范围不同，水浴槽中介质也不同，一般来说：-60℃～30℃时用乙醇或乙醇水溶液。

0℃～90℃时用水。

80℃～160℃时用甘油或甘油水溶液。

70℃～200℃时用液体石蜡、硅油等。

恒温槽的装配和性能测试一、实验目的1.了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。

2.绘制恒温槽灵敏度曲线。

3.掌握水银接点温度计，继电器的基本测量原理和使用方法。

4.掌握乌氏粘度计的构造和使用方法。

二、恒温槽的构造及恒温原理1、恒温槽的构造A. 槽体：B. 加热器及冷却器C. 温度调节器D.电子继电器E. 搅拌器2、实验原理示意图三、乌氏粘度计的构造及测量原理1、乌氏粘度计的构造2、粘度计测量原理测定粘度时通常测定一定体积的液体流经一定长度垂直的毛细管所需的时间，根据泊塞耳公式计算其粘度：但通过此方法直接测定液体的绝对粘度较难，所以可通过测量未知液体与标准液体(水)的相对粘度，通过下式进行计算：、五、实验步骤(一)恒温槽操作步骤1、插上电子继电器电源，打开电子继电器开关。

2、插上电动搅拌机电源，调节合适的搅拌速度。

3、插上数字贝克曼温度计电源，打开开关。

检查实际温度是否低于所所控制温度。

4、旋转下降调节帽，直到电子继电器的红灯刚好亮。

插上加热器电源，缓慢旋转调节帽，使钨丝高度上升，直到电子继电器的红灯刚好灭，加热器开始加热。

5、当电子继电器的红灯亮，重复调节并反复进行，直到实际温度在设定温度的一定范围内波动。

6、记录温度随时间的变化值，绘制恒温槽灵敏度曲线。

(二)、粘度计操作步骤1、将粘度计垂直夹在恒温槽内，将纯水自A管注入粘度计内，恒温5分钟左右，夹紧C 管上连结的乳胶管，同时在连接B管制乳胶管上接洗耳球慢慢抽气，待液体升至G球的1/2左右时停止。

打开C管乳胶管上夹子使毛细管内液体同D球分开，用秒表测定液面在a，b两线间移动所需时间。

2、重复测定3次，每次误差不超过0.2~0.3秒，取平均值。

3、洗净烘干后，用同样的方法测定10%NaCl溶液的粘度。

4、实验完毕后，按开机相反的顺序关闭电源，整理实验台。

六、实验数据处理1、记录反应温度、大气压等常规物理量，不得用铅笔记录，不得用小纸片预先记录。

一、实验实际步骤1.打开恒温槽电源开关2.打开控温机箱电源开关，设定温度为25℃，回差为0.3℃3.设置搅拌速度为慢搅拌，加热功率为设定好之后就不变4.当温度达到设定值后，（当恒温槽的温度稳定后），开始记录数据，每隔30s记录一次，连续记录，直到三次出现最高最低温度值。

5.关闭电源，结束实验。

二、使用仪器三、注意事项1.温度计所在位置就将来利用这个恒温槽做实验的系统所在区域。

2.温度设定时要留有提前量，避免水槽温度高于欲设定值。

3.接点温度计的刻度不是很准确，温度的设定与测量以1/10温度计为准。

4.搅拌器的功率大小和安装位置对恒温效果有很大影响，注意搅拌速率及搅拌棒放置位置。

5.被恒温的系统一般要放在灵敏度最好的区域，测量温度的精密温度计应放置于被恒温系统附近。

6.和仪器要配套使用，以保证温度检测的准确度。

四、数据处理1.表1 实验数据记录表时间/min5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 5.6125.4975.3995.2995.6865.5905.4935.3835.2815.6755.5765.4635.3525.2535.6575,6005.4865.3885.2895.6775.5795.4835.3735.2705.6635.5645.4535.3435.2445.5885.4765.3785.2795.6675.5705.4725.3645.2605.6525.5525.4415.3345.2365.5775.4665.3685.2705.6575.5605.4635.3535.2495.6395.5405.4315.3225.2265.5655.4545.3595.2605.6475.5515.54525.3435.2385.6415.5295.4215.3125.2255.5535.4455.3485.5395.6385.5405.4435.3335.2275.6325.5185.4015.3025.4815.5425.4355.3395.7275.6285.5305.4325.3235.2245.6215.5065.3985.2925.5535.5315.4265.3295.7175.6195.5215.4125.3125.3905.6105.4955.3875.2825.6895.5195.4175.3195.7065.6095.5125.4025.3015.6945.5985.4845.3765.2735.6795.5075.4095.3095.6975.5995.5035.3935.2925.6885.5875.4745.3655.2545.6672.作图图2 温差随时间变化图五、思考题1.从能量平衡的角度讨论如何选择加热器的功率大小？答：从能量守恒角度考虑，控制加热器功率，使得加热器提供的能量恰好和恒温槽因为于室温之间的温差导致的热损失相当时，恒温槽的温度即恒定不变。

实验一恒温槽的装配与性能测试一．实验目的：1.了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。

2.绘制恒温槽灵敏度曲线。

3.掌握水银接点温度计，继电器的基本测量原理和使用方法。

二．实验原理：恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，如冰水混合物（0℃）、液氮（77.3℃）、沸点丙酮（56.5℃）、沸点萘（56.5℃）等。

另一类是利用电子调节器加以自动调节。

在近代实验技术中普遍应用后者。

其优点是温度可以任意选定，控温精度高。

恒温槽是实验工作中常用的一种以液体为介质的恒温装置。

用液体作介质的优点是热容量大和导热性好，从而使温度控制的稳定性和灵敏度大为提高。

根据温度控制的范围，可采用下列液体介质：-60℃~30℃——乙醇或乙醇水溶液；0℃~90℃——水；80℃~160℃——甘油或甘油水溶液；70℃~200℃——液体石蜡、汽缸润滑油、硅油。

恒温槽通常由下列构件组成：1、浴槽2、加热器3、搅拌器4、水银温度计5、电接触温度计（导电表）6、继电器（控制器）7、贝克曼温度计图1-1 恒温水浴的控温示意图1. 槽体：如果控制的温度同室温相差不是太大，用敞口大玻璃缸作为槽体是比较满意的。

对于较高和较低温度，则应考虑保温问题。

具有循环泵的超级恒温槽，有时仅作供给恒温液体之用，而实验则在另一工作槽中进行。

2. 加热器及冷却器：如果要求恒温的温度高于室温，则须不断向槽中供给热量以补偿其向四周散失的热量；如恒温的温度低于室温，则须不断从恒温槽取走热量，以抵偿环境向槽中的传热。

在前一种情况下，通常采用电加热器间歇加热来实现恒温控制。

对电加热器的要求是热容量小、导热性好，功率适当。

选择加热器的功率最好能使加热和停止的时间约各占一半。

3. 温度调节器：温度调节器的作用是当恒温槽的温度被加热或冷却到指定值时发出信号，命令执行机构停止加热或冷却；离开指定温度时则发出信号，命令执行机构继续工作。

目前普遍使用的温度调节器是汞定温计(接点温度计)。
