一：实验目的熟悉如何使用stp-isp软件，用汇编语言实现8个LED1-LED8依次闪亮从而产生“流水”现象，了解单片机汇编语言设计使用和调试方法。
二：实验内容通过p2口将8个LED连接在一起，从而产生“流水现象”。
三：实验线路图四: 实验原理从原理图中可以看出，如果要让接在p2.0口的LED 1灯亮起来，那么只要把p2.0的电平变为低电平就可以；相反的，如果要接在p2.0口的LED 1熄灭，就要把p2.0口的电平变为高电平；同理，接在p2.1-p2.7口的其他7个LED的点亮和熄灭的方法同LED 1 。
因此要实现流水灯功能，我们只要将发光二极管LED 1 —LED 8 依次点亮/熄灭，8个LED灯就会一亮一暗的做规律活动，即“流水”现象。
此外我们还应该注意一点，由于人的视觉暂留，神经反应间隔以及单片机执行每条指令的时间很短，我们在控制二极管亮和暗的时候应该延时一段时间，否则由于时间太短，我们视觉神经反应不过来而看不到“流水”效果了。
六：实验程序ORG 00HLJMP STARTORG 30HSTART: MOV A, #7FHLOOP: RL AINC AMOV P2, ALCALL DELAYLJMP LOOPDELAY: MOV R5, #5DELAY01: MOV R6, #200 DELAY02: MOV R7, #250 DELAY03:DJNZ R7, DELAY03DJNZ R6, DELAY02DJNZ R5, DELAY01RETEND（反复调试程序使之正确）七：实验步骤1 .打开电脑，安装 stp-isp软件；2 .连接接usb转串口线和电源线；3 .在改程序中打开所需程序，然后下载程序进单片机，按照提示打开关闭电板上的开关控制，带程序开始运行之后观察是否与所涉及程序结果一致。
若一致（即观察到”流水“现象），则实验成功，分析实验结果写总结。
若不一致（即观察不到”流水“现象），则重新调试程序和接线，找到原因，重新实验，直至看到”流水“现象。
简单的单片机花样流水灯C语言源代码#include<reg51.h> //51系列单片机定义文件#define uchar unsigned char //定义无符号字符#define uint unsigned int //定义无符号整数void Delayms(uint x){ //定义延时函数uint i,j;for(i=x;i>0;i--)for(j=110;j>0;j--);}void main(){uint i;uchar temp;while(1){temp=0x01; //8个流水灯逐个闪动for(i=0;i<8;i++){P0=~temp;Delayms(50);temp<<=1;}temp=0x80; //8个流水灯反向逐个闪动for(i=0;i<8;i++){P0=~temp;Delayms(50);temp>>=1;}temp=0xfe; //8个流水灯依次全部点亮for(i=0;i<8;i++){P0=temp;Delayms(50);temp<<=1;}temp=0x7f; //8个流水灯依次反向全部点亮for(i=0;i<8;i++){P1=temp;Delayms(50);temp>>=1;}}}//此程序的作者向往未来#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned char uchar z=50,e=0x00,f=0xff; uchar code table1[]={0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};uchar code table2[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00}; uchar code table3[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};uchar code table4[]={0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff};uchar code table5[]={ 0xe7,0xc3,0x81,0x00, 0x81,0xc3,0xe7,0xff}; uchar code table6[]={ 0x7e,0x3c,0x18,0x00, 0x18,0x3c,0x7e,0xff}; void delay(uchar); void lsd1();void lsd2();void lsd3();void lsd4();void lsd5();void lsd6();void lsd7();void lsd8();void lsd9();void lsd10();void lsd11();void lsd12();main(){while(1){lsd1();lsd2();lsd3();lsd4();lsd5();lsd6();lsd7();lsd8();lsd9();lsd10();lsd11();lsd12();}}void delay(uchar x) //延时函数{uint i,j;for(i=x;i>0;i--)for(j=250;j>0;j--);}void lsd1() //lsd1 单个流水灯双程模式1{uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++) //仅单个灯亮从上往下流{a=_crol_(a,1);P0=a;delay(z);}P0=0xff;a=0xfe;P2=a;delay(z);for(j=0;j<7;j++){a=_crol_(a,1);P2=a;delay(z);}P2=0xff;a=0xfe;P3=a;delay(z);for(k=0;k<7;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0xff;a=0xfe;P1=a;delay(z);for(l=0;l<7;l++) {a=_crol_(a,1);P1=a;delay(z);}a=0xbf;P1=a;delay(z);for(l1=0;l1<6;l1++) //l1==6 仅单个灯亮从下往上流{a=_cror_(a,1);P1=a;delay(z);}P1=0xff;a=0x7f;P3=a;delay(z);for(k1=0;k1<7;k1++){a=_cror_(a,1);P3=a;delay(z);}P3=0xff;a=0x7f;P2=a;delay(z);for(j1=0;j1<7;j1++){a=_cror_(a,1);P2=a;delay(z);}P2=0xff;a=0x7f;P0=a;delay(z);for(i1=0;i1<7;i1++){a=_cror_(a,1);P0=a;delay(z);}P0=0xff;}void lsd2() //lsd2 两个灯流水双程模式1{uchar a,i,j,k,l,l1,k1,j1,i1; a=0xfe;P0=a;delay(z);a=a<<1;P0=a;delay(z);for(i=0;i<6;i++){a=_crol_(a,1);P0=a;delay(z);}P0=0x7f;P2=0xfe;delay(z);P0=0xff;a=0xfc;P2=a;delay(z);for(j=0;j<6;j++) {a=_crol_(a,1);P2=a;delay(z);}P2=0x7f;P3=0xfe;delay(z);P2=0xff;a=0xfc;P3=a;delay(z);for(k=0;k<6;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0x7f;P1=0xfe;delay(z);P3=0xff;a=0xfc;P1=a;delay(z);for(l=0;l<6;l++) {a=_crol_(a,1);P1=a;delay(z);}P1=0x7f;delay(z);P1=0xff;delay(z);a=0x7f;P1=a;delay(z);a=a>>1;P1=a;delay(z);for(l1=0;l1<6;l1++) {a=_cror_(a,1);P1=a;delay(z);}P1=0xfe;P3=0x7f;delay(z);P1=0xff;a=0x3f;P3=a;delay(z);for(k1=0;k1<6;k1++) {a=_cror_(a,1);P3=a;delay(z);}P3=0xfe;P2=0x7f;delay(z);P3=0xff;a=0x3f;P2=a;delay(z);for(j1=0;j1<6;j1++) {a=_cror_(a,1);P2=a;delay(z);}P2=0xfe;P0=0x7f;delay(z);P2=0xff;a=0x3f;P0=a;delay(z);for(i1=0;i1<6;i1++) {a=_cror_(a,1);P0=a;delay(z);}P0=0xfe;delay(z);P0=0xff;delay(z);}void lsd3() //lsd3 两个灯流水双程模式2{uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);a=a<<1;P0=a;delay(z);for(i=0;i<6;i++) //_crol_与_cror_混合使用{a=_crol_(a,1);P0=a;delay(z);}P0=0x7f;a=0x7f;P2=a;delay(z);P0=f;a=a>>1;P2=a;delay(z);for(j=0;j<6;j++) {a=_cror_(a,1);P2=a;delay(z);}P2=0xfe;a=0xfe;P3=a;delay(z);P2=f;a=a<<1;P3=a;delay(z);for(k=0;k<6;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0x7f;a=0x7f;P1=a;delay(z);P3=f;a=a>>1;P1=a;delay(z);for(l=0;l<6;l++) {a=_cror_(a,1);P1=a;delay(z);}P1=0xfe;delay(z);P1=f;delay(z);P1=a;delay(z);a=a<<1;P1=a;delay(z);for(l1=0;l1<6;l1++) //l1==6 {a=_crol_(a,1);P1=a;delay(z);}P1=0x7f;a=0x7f;P3=a;delay(z);P1=f;a=a>>1;P3=a;for(k1=0;k1<6;k1++){a=_cror_(a,1);delay(z);}P3=0xfe;a=0xfe;P2=a;delay(z);P3=f;a=a<<1;P2=a;delay(z);for(j1=0;j1<6;j1++) {a=_crol_(a,1);P2=a;delay(z);}P2=0x7f;a=0x7f;P0=a;delay(z);P2=f;a=a>>1;P0=a;delay(z);for(i1=0;i1<6;i1++){a=_cror_(a,1);P0=a;delay(z);}P0=0xfe;delay(z);P0=f;delay(z);}void lsd4() //lsd4 {uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++){a=a<<1; //单个灯依次点亮所有灯，从上往下P0=a;delay(z);}a=0xfe;P2=a;delay(z);for(j=0;j<7;j++){a=a<<1;P2=a;delay(z);}a=0xfe;P3=a;delay(z);for(k=0;k<7;k++){a=a<<1;P3=a;delay(z);}a=0xfe;P1=a;delay(z);for(l=0;l<7;l++){a=a<<1;P1=a;delay(z);}for(l1=0;l1<8;l1++) //l1==8{P1=table1[l1]; //单个灯依次熄灭所有灯，从下往上delay(z);}for(k1=0;k1<8;k1++){P3=table1[k1];delay(z);}for(j1=0;j1<8;j1++){P2=table1[j1];delay(z);}for(i1=0;i1<8;i1++){P0=table1[i1];delay(z);}}void lsd5() //lsd5 {uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++){a=a<<1;P0=a;delay(z);}for(j=0;j<8;j++) //单个灯依次点亮所有灯，从下往上{P2=table2[j];delay(z);}a=0xfe;P3=a;delay(z);for(k=0;k<7;k++){a=a<<1;P3=a;delay(z);}for(l=0;l<8;l++){P1=table2[l];delay(z);}for(l1=0;l1<8;l1++) //单个灯依次熄灭所有灯，从上往下{P1=table3[l1];delay(z);}for(k1=0;k1<8;k1++){P3=table1[k1];delay(z);}for(j1=0;j1<8;j1++) //单个灯依次熄灭所有灯，从上往下{P2=table3[j1];delay(z);}for(i1=0;i1<8;i1++){P0=table1[i1];delay(z);}}void lsd6() //每组为单位同亮同灭从左向右再向左{P0=0x00;delay(z);P0=0xff;P2=0x00;delay(z);P2=0xff;P3=0x00;delay(z);P3=0xff;P1=0x00;delay(z);P3=0x00;P1=0xff;delay(z);P2=0x00;P3=0xff;delay(z);P0=0x00;P2=0xff;delay(z);P0=0xff;delay(z);}void lsd7() //lsd7 全亮全灭{uchar i;for(i=0;i<2;i++){P0=0x00;P1=0x00;P2=0x00;P3=0x00;delay(z);P0=0xff;P1=0xff;P2=0xff;P3=0xff;delay(z);}}void lsd8() //每组仅两个灯，从中间往两边再往中间{uchar i;for(i=0;i<8;i++){P0=table4[i];P1=table4[i];P2=table4[i];P3=table4[i];delay(z);}}void lsd9() //每组两个灯引亮所有灯再引灭，从中间带两边再到中间{uchar i;for(i=0;i<8;i++){P0=table5[i];P1=table5[i];P2=table5[i];P3=table5[i];delay(z);}}void lsd10(){uchar a,i,j;a=0xfe;P0=a;P1=a;P2=a;P3=a;delay(z);for(i=0;i<7;i++) //仅单个灯亮从上往下流{a=_crol_(a,1);P0=a;P1=a;P2=a;P3=a;delay(z);}for(j=0;j<7;j++) //仅单个灯亮从上往下流{a=_cror_(a,1);P0=a;P1=a;P2=a;P3=a;delay(z);}P0=f;P1=f;P2=f;P3=f;delay(z);}void lsd11(){uchar a,i,j;a=0xfe;P0=a;P1=a;P2=a;delay(z);for(i=0;i<7;i++){a=a<<1;P0=a;P1=a;P2=a;P3=a;delay(z);}for(j=0;j<8;j++){P0=table1[j]; P1=table1[j];P2=table1[j];P3=table1[j];delay(z);}void lsd12(){uchar a,i,j,k,l;a=0xfe;P0=a;P1=a;delay(z);for(i=0;i<7;i++) {a=a<<1;P0=a;P1=a;delay(z);}a=0x7f;P2=a;P3=a;delay(z);for(j=0;j<7;j++) {a=a>>1;P2=a;P3=a;delay(z);}for(k=0;k<8;k++) {P2=table3[k];P3=table3[k]; delay(z);}for(l=0;l<8;l++) {P0=table1[l];P1=table1[l]; delay(z);}while(1);}。
前言本次课程设计是一个基于AT89C51系列单片机的音乐盒的设计，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个音乐盒。
该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器和led显示电路组成。
使用两个按键控制音乐盒，一个用来切换歌曲，另一个用来切换8路led的变化花样。
本音乐盒共有两首歌曲，花样灯花样共计3种。
播放歌曲时，蜂鸣器发出某个音调，与之对应的led亮起。
本设计利用keil编程软件对音乐盒源程序进行编程并调试，配合proteus仿真软件对硬件进行仿真调试。
该音乐盒使用c语言编程和汇编语言相结合，程序段使用C语言，歌曲音谱和led显示花样使用汇编语言。
目录绪论 (1)1.设计题目要求 (2)1.1课题意义 (2)1.2设计目的 (2)1.3设计要求 (2)2 方案设计及硬件设计及其原理 (2)2.1方案设计和硬件设计 (2)2.1.1系统总体方案设计 (2)2.1.2音乐盒设计 (3)2.1.3硬件总体设计 (3)2.1.4硬件仿真图及功能 (4)2.2相关知识，原理和理论介绍 (5)2.2.1 AT89C52简介 (5)2.2.2 LED显示电路设计与原理 (5)2.2.3 时钟振荡电路 (5)2.2.4 花样灯3种花样图 (6)3软件设计 (7)3.1音调、节拍以及编码的确定方法 (7)3.1.1音调的确定 (7)3.1.2节拍的确定 (8)3.1.3编码 (9)3.2软件程序设计 (10)3.2.1主程序流程图 (10)3.2.2播放音乐子程序设计 (13)3.3调试成果 (15)4心得体会 (15)参考文献 (17)附录 (18)绪论21世纪，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
随着科学技术的进步和社会的发展，人类所接触的信息也在不断增加并且日益复杂。
一、设计题目流水灯设计二、设计要求1、通过本次课程设计对80C51单片机对数据的处理和输出显示的认识和理解。
2、能够结合单片机对数据的处理输出显示了解单片机软件的应用。
3、将软、硬件有机地结合，软件系统采用汇编语言编写程序，并在WAVE中调试运行。
三、设计内容功能描述：1.功能要求：程序运行后，将依次循环出现8只LED依次逐个点亮，依次逐个叠加，依次逐个递减，从两边靠拢后分开，从两边叠加递减的流水灯效果。
2.使用说明：总体分三大部分（1）8个发光二极管（2）80C51单片机（3）软件部分按照硬件电路图把8个发光二极管依次连接P1.0~P1.7如图所示，EA (80C51 31脚) 为访问外部程序存储器控制信号，低电平有效当。
当EA端保持高电平时，单片机访问片内程序存储器的程序。
若超出该范围时，自动转去执行外部程序存储器的程序。
当EA端保持低电平时，无乱片内有无程序存储器，均只访问外部程序存储器,所以硬件电路要保持31脚高电平。
18 、19脚是接外部晶振的两脚，根据硬件电路图接上12MHz的外部晶振。
9脚是复位脚即为RESET，该引脚为单片机的上电复位端，当单片机晶体振荡器工作时，该引脚上出现两个机器周期的高电平，就可以实现复位操作，使单片机回复到初始状态。
图9脚就是上电复位电路连接图。
3.基础知识：80C51单片机的寻址方式包括寄存器寻址、直接寻址、寄存器间接寻址、立即寻址以及基址寄存器加变址寄存器间接寻址5种寻址方式。
其中基址寄存器加变址寄存器间接寻址方式一般用于访问程序存储器中的数据表格。
这种寻址方式是以DPTR 或PC作基址寄存器，以累加器作变址寄存器，并以两者内容相加成的16位地址作为操作数的地址，以达到访问数据表格的目的。
即熟悉运用查表指令编写程序。
查表指令可用于复杂代码转换显示，通过查表指令可以实现复杂的显示效果，并可以减少程序代码。
四、程序设计1、程序内容；----------------------------------------------- ；流水灯实例；功能：点亮发光管LED并闪烁；-----------------------------------------------ORG 0000H ;伪指令，指定程序从0000HLJMP MAIN ; 跳转指令，程序跳转到MAIN处ORG 0100H ; 伪指令，指定以下程序从0100H开始存放 MAIN:MOV SP ,#60H ; 给堆栈指针赋初值MOV P1,#0FFH ;给P1赋初值，LED全熄灭；以下为查表程序MOV DPTR,#LED TABLELIGHT :MOV R7, #42LOOP :MOV A , #42SUBB A , R7MOVC A ,@A+DPTRMOV P1 , A ; 输出显示LCALL DELAY ; 调延时子程序DJNZ R7 , LOOPSJMP LIGHT ;跳转，程序继续；延时子程序DELAY :MOV R7 ,#10HDELAY0 :MOV R6 ,#7FHDELAY1 :MOV R5 ,#7FHDJNZ R5 ,$DJNZ R6 ,DELA Y1DJNZ R7 ,DELA Y0RET; 表格数据LED TABLE :DB 0FFH ；全部熄灭DB 0FEH, 0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH；依次逐个点亮DB 0FEH,0FCH,0F8H,0F0H,0E0H,0C0H,080H,000H; 依次逐个叠加DB 080H,0C0H,0E0H,0F0H,0F8,0FCH,0FEH,0FFH; 依次逐个递减DB 07EH,0BDH,0DBH,0E7H,0E7H,0DBH,0BDH,07EH;两边靠拢后分开DB 07EH,03CH,018H,000H,000H,018H,03CH,07EH; 两边叠加后递减DB 000H ；全部点亮END六、成员分工七、心得体会这次这个单片机的课程设计我们完成的不太理想，我们小组有四个人。

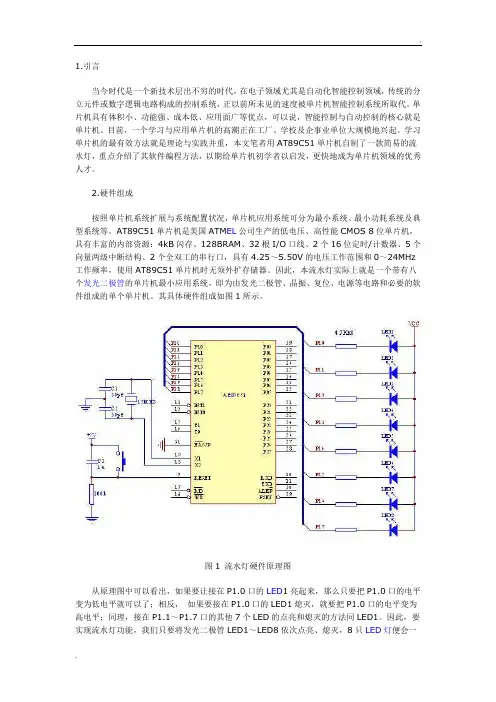

1.引言当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。
学习单片机的最有效方法就是理论与实践并重，本文笔者用AT89C51单片机自制了一款简易的流水灯，重点介绍了其软件编程方法，以期给单片机初学者以启发，更快地成为单片机领域的优秀人才。
2.硬件组成按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。
AT89C51单片机是美国ATM EL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz 工作频率，使用AT89C51单片机时无须外扩存储器。
因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。
其具体硬件组成如图1所示。
图1 流水灯硬件原理图从原理图中可以看出，如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭的方法同LED1。
因此，要实现流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。
在此我们还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到“流水”效果了。

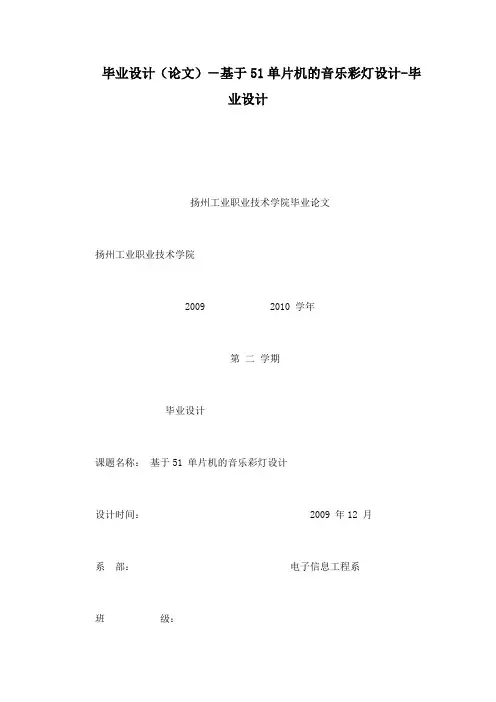

毕业设计（论文）－基于51单片机的音乐彩灯设计-毕业设计扬州工业职业技术学院毕业论文扬州工业职业技术学院2009 2010 学年第二学期毕业设计课题名称：基于51 单片机的音乐彩灯设计设计时间： 2009 年12 月系部：电子信息工程系班级：姓名：指导教师：1 扬州工业职业技术学院毕业论文总目录第一部分任务书第二部分开题报告第三部分毕业设计正文2扬州工业职业技术学院毕业论文第一部分任务书3扬州工业职业技术学院毕业论文扬州工业职业技术学院毕业设计任务书电子信息系部指导老师职称工程系学生姓名班级学号设计题目基于51 单片机的音乐彩灯设计1、主要内容本毕业设计是以单片机AT89C52 为基础，通过LED，数码管，喇叭等进行展示，然后用Keil 软件编写单片机端通信程序，实现多模式彩灯和音乐的结合。
通过本设计旨在让学生要将单片机的硬件知识与软件知识融会贯通，设计出实用的系统。
培养学生独立分析问题，综合运用知识解决实际问题的能力。
通过本题的设计和调试，使学生巩固所学的理论知识，增强设计动手能力，提高学生的创新能力和工程素质。
内容 2、主要技术指标1）系统电源电压：+5V±5%目标2）单片机及外围芯片工作电压：+5V±5%和 3）单片机选型：MCS-51 系列单片机4）软件开发环境：Keil uvision2要求5）计时时间产生方式：定时器中断方式获取二、毕业设计的基本要求1 收集、整理与毕业设计有关领域的信息资料2 完成本毕业设计方案和结构框图的设计;3 完成本毕业设计电路原理图设计。
4 完成本毕业设计程序流程图和汇编语言源程序设计5 完成软件和硬件系统的调试，功能指标达到技术要求；4扬州工业职业技术学院毕业论文6 程序清单和图样资料；7 作品及照片；8）形成符合学校规定的毕业设计书面文档；三、毕业论文（设计）进度安排第一阶段 2009 11 月21 日 - 2010 1月 20 日选题、调研、收集资料、论证、开题第二阶段 2010 2 月20 日 - 20104 月 20 日方案、电路、硬件、软件设计第三阶段2010 4 月21 日- 2010 5 月 10 日软硬件调试、写作初稿第四阶段2010 5 月10 日- 2010 6 月 15 日修改、定稿、打印、答辩四、毕业设计提交的成果1 开题报告2 设计说明书3 图样资料a 系统原理图；b 硬件电路图；c 软件流程图；4 中、英文摘要（中文摘要约200 字，3―5 个关键词）查阅文献不少于8 篇教研室系部审核审核5扬州工业职业技术学院毕业论文第二部分开题报告扬州工业职业技术学院电子信息工程系 10届6扬州工业职业技术学院毕业论文毕业设计（论文）开题报告书（表 1）毕业设计（论文）开题报告书（表 1）学生姓专业应用电子班级学号名题基于51 单片机的音乐彩灯设计目指导教职称教师学位师题目类□工程设计□基础研究□应用研究□其它别【题的内容与要求】以单片机AT89C52 为基础，通过LED，数码管，喇叭等进行展示，然后用Keil软件编写单片机端通信程序，实现多模式彩灯和音乐的结合。

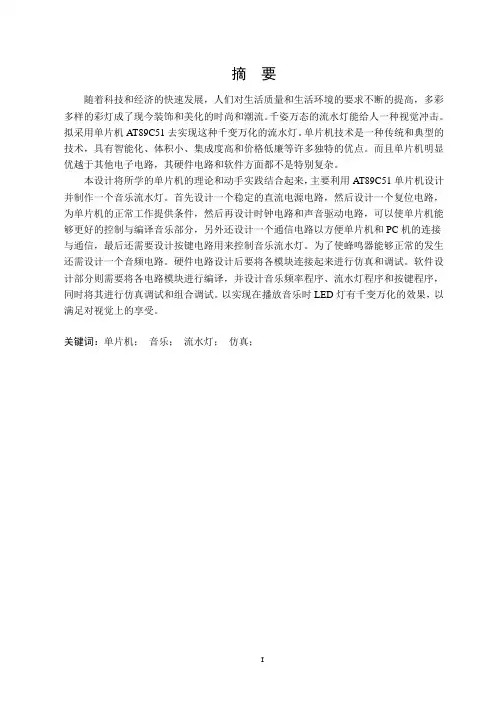

摘要随着科技和经济的快速发展，人们对生活质量和生活环境的要求不断的提高，多彩多样的彩灯成了现今装饰和美化的时尚和潮流。
千姿万态的流水灯能给人一种视觉冲击。
拟采用单片机AT89C51去实现这种千变万化的流水灯。
单片机技术是一种传统和典型的技术，具有智能化、体积小、集成度高和价格低廉等许多独特的优点。
而且单片机明显优越于其他电子电路，其硬件电路和软件方面都不是特别复杂。
本设计将所学的单片机的理论和动手实践结合起来，主要利用AT89C51单片机设计并制作一个音乐流水灯。
首先设计一个稳定的直流电源电路，然后设计一个复位电路，为单片机的正常工作提供条件，然后再设计时钟电路和声音驱动电路，可以使单片机能够更好的控制与编译音乐部分，另外还设计一个通信电路以方便单片机和PC机的连接与通信，最后还需要设计按键电路用来控制音乐流水灯。
为了使蜂鸣器能够正常的发生还需设计一个音频电路。
硬件电路设计后要将各模块连接起来进行仿真和调试。
软件设计部分则需要将各电路模块进行编译，并设计音乐频率程序、流水灯程序和按键程序，同时将其进行仿真调试和组合调试。
以实现在播放音乐时LED灯有千变万化的效果，以满足对视觉上的享受。
关键词：单片机；音乐；流水灯；仿真；ABSTRACTWith the science and technology and the economy the rapid development, people pairs quality of life and living environment the requirements of continuously improve, colorful and diverse of the lantern became a nowadays decorative and beautify's fashion and trend. Zi million-state of flowing water lamp can give a person one kinds visual impact. Intends to adopt AT89C51 microcontroller to go achieve such kaleidoscopic of flowing water lights. MCU technology is a kind of tradition and typical technical, with intelligent, the volume is small, high integration and price inexpensive and so on many unique advantages. Moreover single-chip obviously superior to other electronic circuit, its hardware circuits and software aspects of are not particularly complicated.The single-chip design will combine theory and practice, the main use AT89C51 single-chip design of a musical water lights. First, design a stable DC power supply circuit, and then design a reset circuit for the microcontroller to provide normal working conditions, and then design a clock circuit and sound driver circuit, will enable MCU to better control and compile music part, in addition to design a to facilitate communication circuit chip and PC connectivity and communication, and finally also need to design the circuit to control the music keys light water. In order to make the buzzer to normal design an audio circuit needs to happen. After the hardware circuit design to connect the modules for simulation and debugging. Software design will need to be compiled each circuit module, and the design frequency of the music program, water lights and key procedures, and its combination of simulation debugging and debugging. When playing music in order to achieve a kaleidoscopic effect LED lights to meet the visual enjoyment.Key words:MCU; Music; Light water；Simulation目录摘要 (I)ABSTRACT (II)目录 (1)1. 绪论 (1)1.1 单片机的概念 (1)1.2 单片的历史、发展和应用 (4)2. 总体设计 (6)2.1 设计要求 (6)2.2 设计方案选择 (6)2.3 整体设计思路 (6)3. 系统硬件设计与部分电路说明 (8)3.1 硬件设计框图 (8)3.2 部分电路说明 (8)3.2.1 电源及启动电路 (8)3.2.2 复位电路 (9)3.2.3 时钟电路 (10)3.2.4 通信电路 (10)3.2.5 键盘电路 (11)3.2.6 流水灯电路 (11)3.2.7 音频电路 (12)3.3 电路原理图及说明 (12)4. 系统软件电路设计与分析 (13)4.1 音乐程序设计 (13)4.1.1 音乐程序流程图 (14)4.2 流水灯设计 (16)4.2.1 流水灯程序流程图 (16)4.2.2 流水灯程序 (16)4.3 音乐流水灯程序 (16)4.3.1 音乐流水灯程序流程图 (16)4.3.2 音乐流水灯程序 (17)5. 系统调试与仿真 (19)5.1 硬件调试 (19)5.2 软件调试 (19)5.3 软件仿真 (19)总结 (22)致谢 .................................................................................................... 错误!未定义书签。

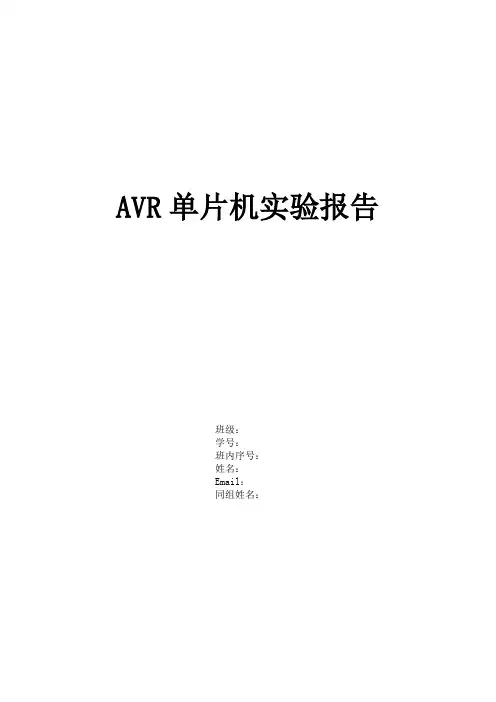

AVR单片机实验报告班级：学号：班内序号：姓名：Email：同组姓名：实验一：流水灯的设计和实现实验原理图：实验原理：AVR单片机的高低电平和TTL电路的一致，即高电平=5V，低电平=0V。
AVR 单片机的驱动能力比51单片机强，可以直接驱动LED。
所以将8个LED二极管正极接在ATmega16的PD0～PD7端口，负极经过限流电阻接到GND，通过控制PD口的电平的高低，就可以实现LED的亮灭。
实验源程序：实验程序使用iccavr编译器编译：#include <iom16v.h>#include<macros.h>void delay(int ms) //延时函数{int i,j;for(i=ms;i>0;i--)for(j=0;j<1141;j++);}void main(){int i;DDRA=0XFF; //配置PD端口为输出while(1){for(i=0;i<=7;i++) //循环逐次显示每个LED二极管{PORTA|=BIT(i);delay(1000);PORTA&=~BIT(i);}}}实验心得体会：通过学习，首先我了解了一些关于单片机的知识，包括单片机的分类，功能等，还有软硬件结合编程使用单片机，单片机的编程语言和EDA的使用，比如ICCAVR,AVR Studio 4等。
其次我了解了AVR单片机的一些基本知识，学会了控制端口的输入输出方向，和电平的高低的方法。
同时，AVR单片机的C语言编程基本和标准C语言一致，它在C语言的基础上，添加了一些适合单片机的头文件。
所以，在编程方面我遇到的障碍不是很大。
我觉得最大的收获是学会怎么看相关的技术文档，技术文档一般内容很多，并且都是以前没有学过的知识，所以快速的查阅到自己想看的内容，是一件很有学问的能力。
实验二：交通灯实验原理图：实验原理：数码管有共阴和共阳两种，8段数码管由8段LED组成，共阴极数码管的8段LED的阴极相连，共用一个阴极；共阳极数码管的8段LED的阳极相连，共用一个阳极。
S51增强型单片机实验板上有8个高亮度发光二极管（见图1所示），可以用来做单片机流水灯、跑马灯。
等实验，电路原理图见下图3。
图3单片机流水灯设计方法从原理图可以看出，如果我们想让接在P1.0口的LED1亮起来，那么我们只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平就可以；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭方法方法同LED1。
因此，要实现流水灯功能，我们只要将LED2～LED8依次点亮、熄灭，依始类推，8只LED变会一亮一暗的做流水灯了。
实现8个LED流水灯程序用中文表示为：P1.0低、延时、P1.0高、P1.1低、延时、P1.1高、P 1.2低、延时、P1.2高、P1.3低、延时、P1.3高、P1.4低、延时、P1.4高、P1.5低、延时、P1.5高、P1.6低、延时、P1.6高、P1.7低、延时、P1.7高、返回到开始、程序结束。
从上面中文表示看来实现单片机流水灯很简单，但是我们不能说P1.0你变低，它就变低了。
因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”机器代码。
我们又怎样来使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。
今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。
这里的“程序语言”目前主要有汇编语言和C语言两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。
前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。
现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。
在上面主程序中用到了五条汇编语言指令：CLR、ACALL、SETB、LJMP、END。

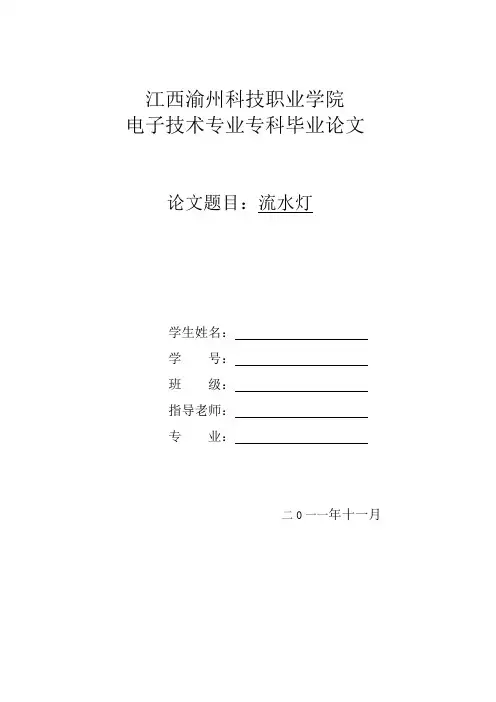

江西渝州科技职业学院电子技术专业专科毕业论文论文题目：流水灯学生姓名：学号：班级：指导老师：专业：二0一一年十一月江西渝州科技职业技术学院电子专业（专科）毕业论文摘要当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。
随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的流水灯，主要介绍了利用AT89C51制作一简易流水灯的软硬件设计过程，可实现花样流水灯的效果，重点给出了其软件编程的思想方法，以期给单片机学习者以启发。
[关键词]：单片机，LED彩灯；AT89C52江西渝州科技职业技术学院电子专业（专科）毕业论文ABSTRACTThe present era is an era of endless new technologies in the electronics field, especially in the field of automated intelligent control, the traditional discrete components or digital logic circuits of the control system is at an unprecedented pace has been replaced by MCU intelligent control system. SCM has a small volume, strong function, low cost, wide application scope, etc., can be said that the core of intelligent control and automation is the microcontroller. At present, a learning and application of SCM is the climax of factories, schools and the rise of large-scale enterprises. As the times progress and development, and SCM technology has spread to the way we live, work, research in various fields has become a relatively mature technology, this article introduces a microcomputer-based flow control, lights, introduces AT89C51 produced using a simple hardware and software design process flow lights can be synchronized to achieve the effect of light flowing water, with emphasis given way of thinking of its software programming, with a view to the microcontroller to inspire learners.[Keywords]: MCU, LED Lantern; AT89C51江西渝州科技职业技术学院电子专业（专科）毕业论文目录引言 (5)一元件介绍 (6)1.1 AT80C51的基本特征及引脚 (6)1.2 电阻 (7)1.3电容 (8)1.4发光二极管的结构及发光原理 (9)1.5三端稳压集成电路7805 (10)二设计任务 (11)2.1设计的要求 (11)三总体设计方案 (11)3.1系统硬件电路设计 (11)3.1.1电源电路设计 (11)3.1.2程序流程图 (11)3.1.3主体电路的设计 (12)3.2系统程序设计 (14)结束语 (16)展望 (17)参考文献 (18)江西渝州科技职业技术学院电子专业（专科）毕业论文引言随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到彩色的流水灯。
湄洲湾职业技术学院音乐流水灯论文系别:自动化工程系年级:10级专业: 电气自动化姓名: 小静学号:1001020255导师姓名: 蔡明雄职称: 讲师2013年05月29日1．前言 (1)2．系统设计参数要求 (2)3．系统设计 (3)3.1系统设计总体框图 (3)3.2各模块原理说明 (3)3.2.1单片机主控电路 (3)3.2.2时钟电路 (4)3.2.3复位电路 (4)3.2.4主控机电路模块 (5)3.2.5显示声光模块 (5)3.2.6按键模块 (6)3.3 系统总原理图说明 (7)3.4系统印刷电路板的制作图 (7)3.5系统操作说明 (7)3.6系统操作注意事项 (7)参考文献 (8)致谢语 (9)附录 (10)附录一：系统原理总图 (10)附录二：元件清单 ........................................ 错误！未定义书签。
附录三：源程序 (11)21世纪，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。
单片机应用的重要意义还在于它从根本上改变了传统的控制系统设计思想和设计方法。
从前必须由模拟电路或数字电路实现的大部分功能，现在已能用单片机通过软件方法来实现了。
这种软件代替硬件的控制技术也称为微控制技术，是传统控制技术的一次革命。
单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。
导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。
