第六章 放大电路的反馈〖主要内容〗1、基本概念 反馈、正反馈和负反馈、电压反馈和电流反馈、并联反馈和串联反馈等基本概念；2、反馈类型判断：有无反馈？是直流反馈、还是交流反馈？是正反馈、还是负反馈？3、交流负反馈的四种组态及判断方法；4、交流负反馈放大电路的一般表达式；5、放大电路中引入不同组态的负反馈后，对电路性能的影响；6、深度负反馈的概念，在深度负反馈条件下，放大倍数的估算；〖本章学时分配〗本章分为3讲，每讲2学时。
第十九讲 反馈的基本概念和判断方法及负反馈放大电路的方框图一、 主要内容1、反馈的基本概念 1）什么是反馈反馈：将放大器输出信号的一部分或全部经反馈网络送回输入端。
反馈的示意图见下图所示。
反馈信号的传输是反向传输。
开环：放大电路无反馈，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反馈，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中i X 是输入信号，f X 是反馈信号，i X '称为净输入信号。
所以有 f i i X X X-=' 2) 负反馈和正反馈负反馈：加入反馈后，净输入信号i X ' <i X ，输出幅度下降。
应用：负反馈能稳定与反馈量成正比的输出量，因而在控制系统中稳压、稳流。
正反馈：加入反馈后，净输入信号iX ' >iX ，输出幅度增加。
应用：正反馈提高了增益，常用于波形发生器。
3) 交流反馈和直流反馈直流反馈：反馈信号只有直流成分； 交流反馈：反馈信号只有交流成分；交直流反馈：反馈信号既有交流成分又有直流成分。
直流负反馈作用：稳定静态工作点；交流负反馈作用：从不同方面改善动态技术指标，对Au 、Ri 、Ro 有影响。
2、反馈的判断 1）有无反馈的判断（1） 是否存在除前向放大通路外，另有输出至输入的通路——即反馈通路； （2） 反馈至输入端不能接地，否则不是反馈。

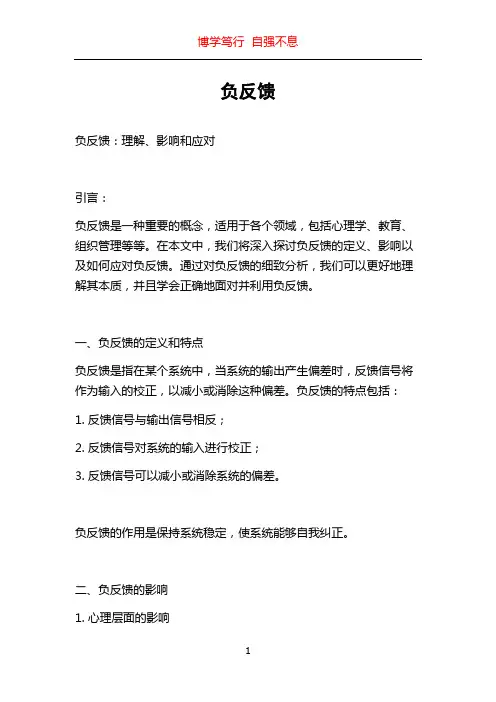

负反馈负反馈：理解、影响和应对引言：负反馈是一种重要的概念，适用于各个领域，包括心理学、教育、组织管理等等。
在本文中，我们将深入探讨负反馈的定义、影响以及如何应对负反馈。
通过对负反馈的细致分析，我们可以更好地理解其本质，并且学会正确地面对并利用负反馈。
一、负反馈的定义和特点负反馈是指在某个系统中，当系统的输出产生偏差时，反馈信号将作为输入的校正，以减小或消除这种偏差。
负反馈的特点包括：1. 反馈信号与输出信号相反；2. 反馈信号对系统的输入进行校正；3. 反馈信号可以减小或消除系统的偏差。
负反馈的作用是保持系统稳定，使系统能够自我纠正。
二、负反馈的影响1. 心理层面的影响负反馈在心理上可能会对个体产生一定的负面影响。
接收到负反馈时，个体可能会感到挫败、沮丧甚至自卑。
这种负面情绪可能会对个体的自信心和积极性产生影响。
2. 组织层面的影响在组织中，负反馈可能会导致员工的士气下降，工作积极性减弱。
有效的负反馈可以帮助员工改进他们的工作，但如果负反馈不及时或不合适，可能会引起员工的不满和抵触情绪。
三、应对负反馈的方法1. 积极的态度对于个人来说，面对负反馈时要保持积极的态度。
负反馈是一个学习和成长的机会，通过接受并正确对待负反馈，个人可以不断改进自己的技能和表现。
2. 分析和反思对于组织来说，应该通过积极地分析和反思负反馈的原因。
是否是因为沟通不畅、工作安排不合理或者员工的技能不足等等。
通过仔细分析可能的原因，组织可以找到解决问题的方法，从而改善负反馈带来的影响。
3. 提供支持和培训在组织中，应该提供相应的支持和培训来帮助员工改进他们的工作表现。
通过提供培训和指导，员工可以更好地理解负反馈的原因，并且掌握相关的技能和知识，从而减少负面影响。
4. 建立积极的反馈文化最重要的是，组织应该建立一种积极的反馈文化。
这包括鼓励员工提供反馈和接受反馈，确保反馈的及时性和准确性，并积极回应员工的反馈。
通过建立积极的反馈文化，组织可以将负反馈变为一种正面的力量，促进个体和组织的发展。

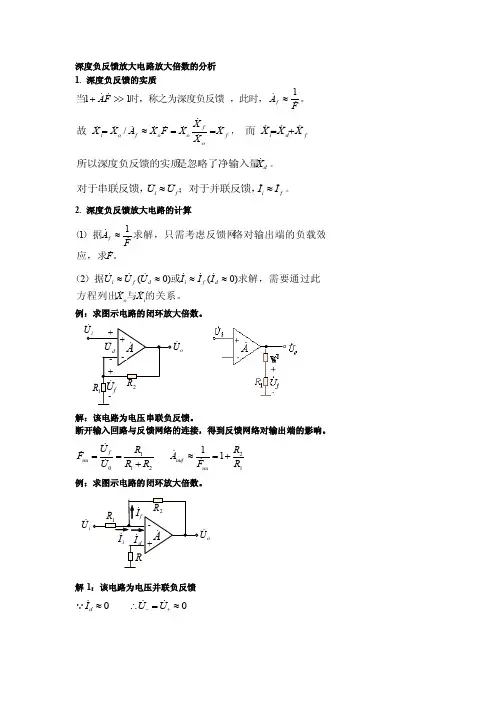

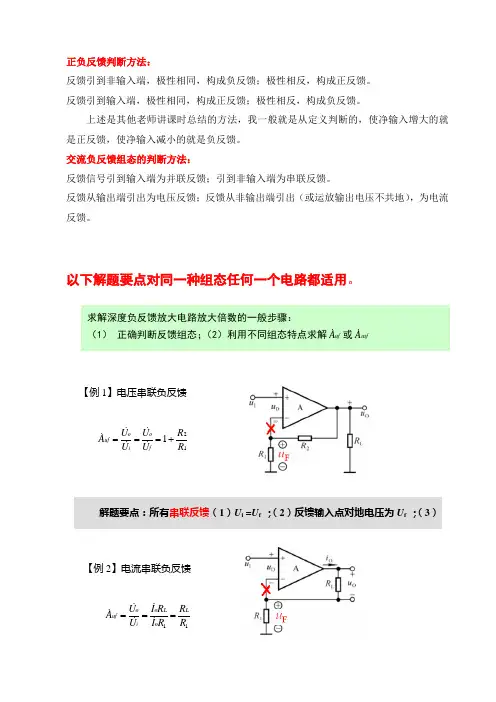

深度负反馈放大电路放大倍数的分析 1. 深度负反馈的实质。
