开关电源的EMI处理方法一、开关电源EMI整改中，关于不同频段干扰原因及抑制办法。
1MHZ以内，以差模干扰为主。
①增大X电容量；②添加差模电感；③小功率电源可采用 PI 型滤波器处理(建议靠近变压器的电解电容可选用较大些)。
1MHZ-5MHZ，差模共模混合，采用输入端并联一系列 X 电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，①对于差模干扰超标可调整 X 电容量,添加差模电感器，调差模电感量；②对于共模干扰超标可添加共模电感,选用合理的电感量来抑制；③也可改变整流二极管特性来处理一对快速二极管如 FR107 一对普通整流二极管1N4007。
5M以上，以共摸干扰为主，采用抑制共摸的方法。
对于外壳接地的，在地线上用一个磁环串绕 2-3 圈会对 10MHZ 以上干扰有较大的衰减作用; 可选择紧贴变压器的铁芯粘铜箔, 铜箔闭环. 处理后端输出整流管的吸收电路和初级大电路并联电容的大小。
20-30MHZ，①对于一类产品可以采用调整对地Y2 电容量或改变Y2 电容位置；②调整一二次侧间的Y1 电容位置及参数值；③在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。
④改变PCB LAYOUT；⑤输出线前面接一个双线并绕的小共模电感；⑥在输出整流管两端并联RC滤波器且调整合理的参数；⑦在变压器与MOSFET之间加BEAD CORE；⑧在变压器的输入电压脚加一个小电容。
⑨可以用增大MOS驱动电阻.30-50MHZ，普遍是MOS管高速开通关断引起。
①可以用增大MOS驱动电阻；②RCD缓冲电路采用1N4007 慢管；③VCC供电电压用1N4007 慢管来解决；④或者输出线前端串接一个双线并绕的小共模电感；⑤在MOSFET的D-S脚并联一个小吸收电路；⑥在变压器与MOSFET之间加BEAD CORE；⑦在变压器的输入电压脚加一个小电容；⑧PCB心LAYOUT 时大电解电容，变压器，MOS构成的电路环尽可能的小；⑨变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。
抑制开关电源电磁干扰的措施开关电源存在着共模干扰和差模干扰两种电磁干扰形式。
根据上篇分析的电磁干扰源，结合它们的耦合途径，可以从EMI 滤波器、吸收电路、接地和屏蔽等几个方面来抑制干扰，把电磁干扰衰减到允许限度之内。
1.交流输入EMI 滤波器滤波是一种抑制传导干扰的方法，在电源输入端接上滤波器可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。
电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。
电源进线端通常采用如图1 所示的EMI 滤波器电路。
该电路可以有效地抑制交流电源输入端的低频差模骚扰和高频段共模骚扰。
在电路中，跨接在电源两端的差模电容Cx1、Cx2 （亦称X 电容）用于滤除差模干扰信号，一般采用陶瓷电容器或聚脂薄膜电容器，电容值通常取0.1~ 0. 47F。
而中间连线接地的共模电容Cy1和Cy2 （亦称Y 电容）则用来短路共模噪声电流，取值范围通常为C1=C2 # 2200 pF。
抑制电感L1、L2 通常取100~ 130H，共模扼流圈L 是由两股等同并且按同方向绕制在一个磁芯上的线圈组成，通常要求其电感量L#15~ 25 mH。
当负载电流渡过共模扼流圈时，串联在火线上的线圈所产生的磁力线和串联在零线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。
因此，即使在大负载电流的情况下，磁芯也不会饱和。
而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。
2.利用吸收电路开关电源产生EMI 的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率（ du/ dt 和di/ dt ）。
采取吸收电路能够抑制EMI，其基本原理就是在开关关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。
可以在开关管两端并联如图2（ a）所示的RC 吸收电路，开关管或二极管在开通和关断过程中，管中产生的反向尖峰电流和尖峰电压，可以通过缓冲的方法予以克服。
变压器嗡嗡响的解决方法首先，如果变压器嗡嗡响是由于电网电压不稳定引起的，可以考虑安装稳压器或者调节电压的设备。
稳压器可以根据电网电压的变化，实时调整输出电压，保持稳定。
调节电压的设备可以预先设置一个标准的输出电压范围，在电网电压超出预设范围时对输出电压进行调节，以保持恒定的电压输出。
其次，如果变压器内部绕组存在故障，可能是由于绝缘材料老化、绕组接触不良等原因引起的。
在这种情况下，需要对变压器进行检修或更换绕组。
检修时需要将变压器与电源断开，并采取相应的维护措施，如清洁绕组、更换绝缘材料等。
如果绕组故障严重，无法修复，则需要更换新的绕组。
此外，如果变压器工作负载过高，超出了其额定负载容量，也会引发嗡嗡响声。
在这种情况下，可以通过降低负载或增加变压器容量来解决。
降低负载可以通过调整电器设备的使用情况，合理安排用电时间等方式来实现。
如果变压器容量过小，无法满足实际需求，可以考虑更换容量更大的变压器。
最后，变压器振动也会产生嗡嗡响声。
振动的原因可能是变压器基座不稳固、机械件松动、电脑频率干扰等因素引起的。
解决方法是首先检查基座是否稳固，需要调整或加固基座。
然后，检查变压器的机械件是否松动，需要对机械部件进行检修紧固。
另外，如果是电脑频率干扰引起的振动噪音，可以采取屏蔽措施或减少干扰源，使噪音得到消除。
总结起来，解决变压器嗡嗡响问题需要根据具体情况采取相应的措施。
首先要确定引起嗡嗡响的原因，然后根据原因采取相应的解决方法。
通过稳压器的安装、检修绕组、调整负载和加固基座等措施，可以有效解决变压器嗡嗡响的问题，保证其正常运行。

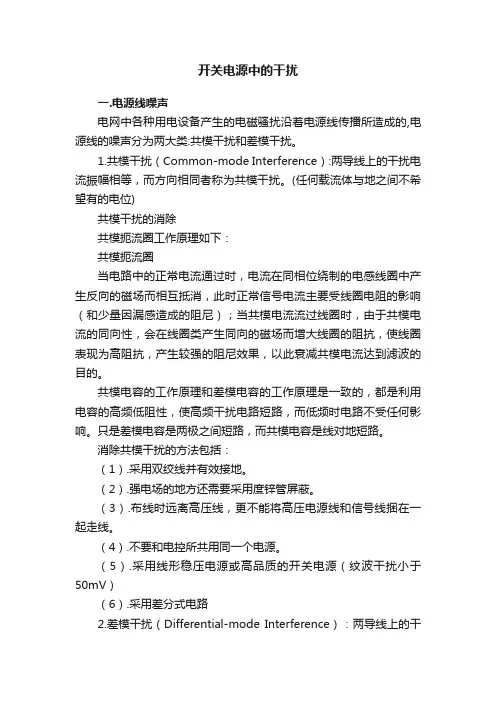

开关电源中的干扰一.电源线噪声电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的,电源线的噪声分为两大类:共模干扰和差模干扰。
1.共模干扰（Common-mode Interference）:两导线上的干扰电流振幅相等，而方向相同者称为共模干扰。
(任何载流体与地之间不希望有的电位)共模干扰的消除共模扼流圈工作原理如下：共模扼流圈当电路中的正常电流通过时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当共模电流流过线圈时，由于共模电流的同向性，会在线圈类产生同向的磁场而增大线圈的阻抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流达到滤波的目的。
共模电容的工作原理和差模电容的工作原理是一致的，都是利用电容的高频低阻性，使高频干扰电路短路，而低频时电路不受任何影响。
只是差模电容是两极之间短路，而共模电容是线对地短路。
消除共模干扰的方法包括：（1）.采用双绞线并有效接地。
（2）.强电场的地方还需要采用度锌管屏蔽。
（3）.布线时远离高压线，更不能将高压电源线和信号线捆在一起走线。
（4）.不要和电控所共用同一个电源。
（5）.采用线形稳压电源或高品质的开关电源（纹波干扰小于50mV）（6）.采用差分式电路2.差模干扰（Differential-mode Interference）：两导线上的干扰电流，振幅相等，方向相反称为差模干扰。
（任何两个载流体之间不希望有的电位差）（电容C的容量范围大致是2200pF-0.1uF,为减小漏电流，电容量不宜超过0.1uF）差模干扰的消除当干扰信号频率越高时，Zc越小，效果越明显，而低频时电路不受任何影响。
（电容C的容量大致是0.01-0.47uF）任何电源线上传导干扰信号，均用差模和共模信号来表示，差模干扰在两导线之间传输，属于对称性干扰；共模干扰在导线与地（机壳）之间传输，一般指在两根信号线上产生的幅值相等，相位相同的噪声，属于非对对称性干扰。

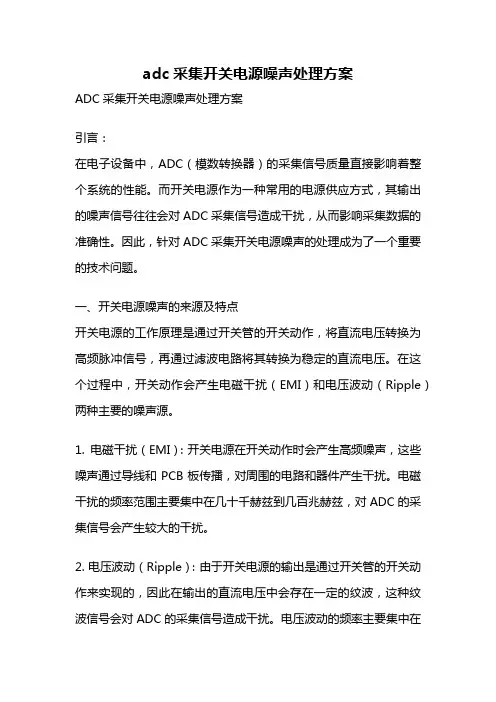

adc采集开关电源噪声处理方案ADC采集开关电源噪声处理方案引言：在电子设备中，ADC（模数转换器）的采集信号质量直接影响着整个系统的性能。
而开关电源作为一种常用的电源供应方式，其输出的噪声信号往往会对ADC采集信号造成干扰，从而影响采集数据的准确性。
因此，针对ADC采集开关电源噪声的处理成为了一个重要的技术问题。
一、开关电源噪声的来源及特点开关电源的工作原理是通过开关管的开关动作，将直流电压转换为高频脉冲信号，再通过滤波电路将其转换为稳定的直流电压。
在这个过程中，开关动作会产生电磁干扰（EMI）和电压波动（Ripple）两种主要的噪声源。
1. 电磁干扰（EMI）：开关电源在开关动作时会产生高频噪声，这些噪声通过导线和PCB板传播，对周围的电路和器件产生干扰。
电磁干扰的频率范围主要集中在几十千赫兹到几百兆赫兹，对ADC的采集信号会产生较大的干扰。
2. 电压波动（Ripple）：由于开关电源的输出是通过开关管的开关动作来实现的，因此在输出的直流电压中会存在一定的纹波，这种纹波信号会对ADC的采集信号造成干扰。
电压波动的频率主要集中在几百赫兹到几千赫兹，对ADC采集的低频信号会产生较大的影响。
二、开关电源噪声对ADC采集信号的影响开关电源的噪声信号会对ADC采集信号产生直接或间接的影响，主要表现为以下几个方面：1. 降低信噪比（SNR）：开关电源的噪声信号会与被采集信号叠加在一起，从而降低了信号的噪声比，使得采集到的信号质量下降。
2. 引入谐波干扰：开关电源的高频噪声会引入谐波干扰，使得采集到的信号中出现频谱分布不均匀的现象，从而导致采集数据的失真。
3. 产生杂散分量：开关电源的电压波动会引入杂散分量，使得采集信号中出现额外的频率成分，干扰了原始信号的准确采集。
三、开关电源噪声处理方案针对开关电源噪声对ADC采集信号的影响，可以采取以下几种方案来进行处理，以提高ADC采集信号的质量：1. 电源滤波：通过在开关电源的输入端或输出端添加滤波电路，可以有效地抑制开关电源产生的高频噪声。

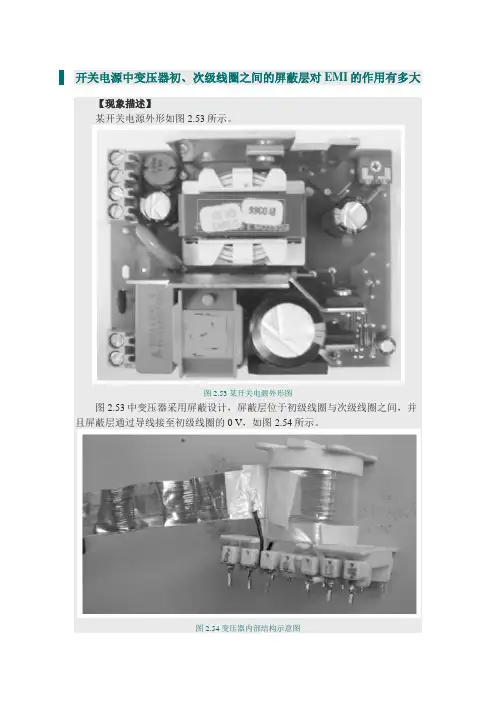

开关电源中变压器初、次级线圈之间的屏蔽层对EMI的作用有多大【现象描述】某开关电源外形如图2.53所示。
图2.53 某开关电源外形图图2.53中变压器采用屏蔽设计，屏蔽层位于初级线圈与次级线圈之间，并且屏蔽层通过导线接至初级线圈的0 V，如图2.54所示。
图2.54 变压器内部结构示意图此电源的辐射发射与传导骚扰测试结果如图2.55、图2.56所示。
图2.55 使用屏蔽隔离变压器时的辐射发射测试结果图2.56 使用屏蔽隔离变压器时的传导骚扰测试结果从以上测试数据可以看出，该开关电源能满足EN55022标准中规定的CLASS B的要求。
将该电源的变压器改成非屏蔽的变压器，即取消初级线圈与次级线圈之间的屏蔽铜箔后，再进行辐射发射与传导骚扰测试，结果分别如图2.57、图2.58所示。
图2.57 使用非屏蔽变压器时的辐射发射测试结果图2.58 使用非屏蔽变压器时的传导骚扰测试结果从测试结果可以明显看出，使用非屏蔽变压器，在传导骚扰与辐射发射的项目上均不能达到EN55022标准中规定的CLASS B要求。
【原因分析】对开关电源来说，开关电路产生的电磁骚扰是开关电源的主要骚扰源之一。
开关电路是开关电源的核心，主要由开关管和高频变压器组成。
它产生的dU/dt 是具有较大辐度的脉冲，频带较宽且谐波丰富。
其骚扰传递示意图如图2.59所示。
这种脉冲骚扰产生的主要原因有以下两个方面。
（1）开关管负载为高频变压器初级线圈，是感性负载。
在开关管导通瞬间，初级线圈产生很大的涌流，并在初级线圈的两端出现较高的浪涌尖峰电压；在开关管断开瞬间，由于初级线圈的漏磁通，致使一部分能量没有从一次线圈传输到二次线圈，储藏在电感中的这部分能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡，叠加在关断电压上，形成关断电压尖峰。
这种电源电压中断会产生与初级线圈接通时一样的磁化冲击电流瞬变，这个噪声会传导到输入/输出端，形成传导骚扰。
图2.59 开关电源骚扰传递示意图（2）脉冲变压器初级线圈，开关管和滤波电容构成的高频开关电流环路可能会产生较大的空间辐射，形成辐射骚扰。

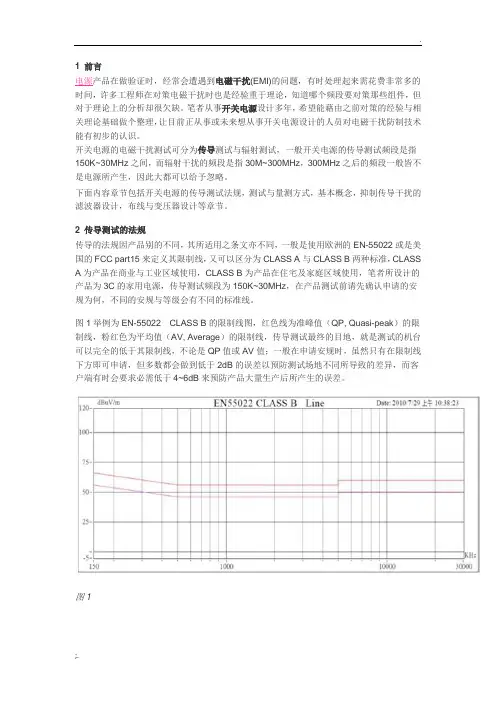

1 前言电源产品在做验证时，经常会遭遇到电磁干扰(EMI)的问题，有时处理起来需花费非常多的时间，许多工程师在对策电磁干扰时也是经验重于理论，知道哪个频段要对策那些组件，但对于理论上的分析却很欠缺。
笔者从事开关电源设计多年，希望能藉由之前对策的经验与相关理论基础做个整理，让目前正从事或未来想从事开关电源设计的人员对电磁干扰防制技术能有初步的认识。
开关电源的电磁干扰测试可分为传导测试与辐射测试，一般开关电源的传导测试频段是指150K~30MHz之间，而辐射干扰的频段是指30M~300MHz，300MHz之后的频段一般皆不是电源所产生，因此大都可以给予忽略。
下面内容章节包括开关电源的传导测试法规，测试与量测方式，基本概念，抑制传导干扰的滤波器设计，布线与变压器设计等章节。
2 传导测试的法规传导的法规因产品别的不同，其所适用之条文亦不同，一般是使用欧洲的EN-55022或是美国的FCC part15来定义其限制线，又可以区分为CLASS A与CLASS B两种标准，CLASS A为产品在商业与工业区域使用，CLASS B为产品在住宅及家庭区域使用，笔者所设计的产品为3C的家用电源，传导测试频段为150K~30MHz，在产品测试前请先确认申请的安规为何，不同的安规与等级会有不同的标准线。
图1举例为EN-55022CLASS B的限制线图，红色线为准峰值（QP, Quasi-peak）的限制线，粉红色为平均值（AV, Average）的限制线，传导测试最终的目地，就是测试的机台可以完全的低于其限制线，不论是QP值或AV值；一般在申请安规时，虽然只有在限制线下方即可申请，但多数都会做到低于2dB的误差以预防测试场地不同所导致的差异，而客户端有时会要求必需低于4~6dB来预防产品大量生产后所产生的误差。
图1图2图2为一量测后的例子，一般量测时都会先用峰值量测，因峰值量测是最简单且快速的方法，量测仪器以9KHz为一单位，在150K~30MHz之间用保持最大值(maximum hold)的方式来得到传导的峰值读值，用此来确认电源的最大峰值然后再依此去抓最高峰值的实际QP，AV值来减少扫描时间，图2的蓝色曲线为准峰值的峰值量测结果，一般在峰值量测完后会再对较高的6个频率点做准峰值(QP)与平均值(AV)的量测，就如同图2所标示。

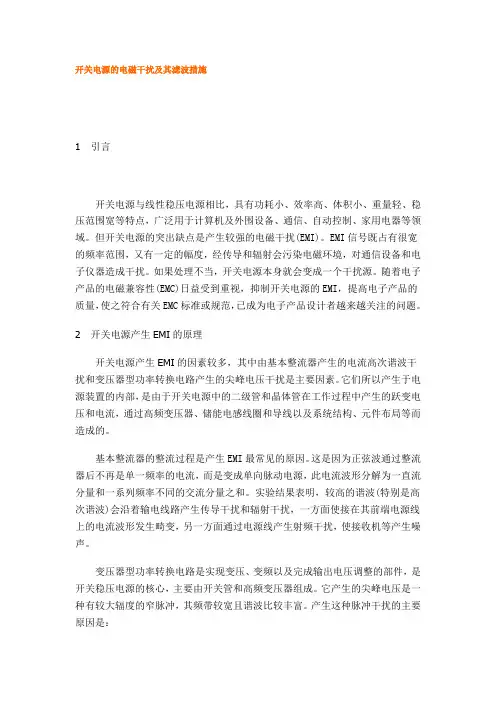

开关电源的电磁干扰及其滤波措施1引言开关电源与线性稳压电源相比，具有功耗小、效率高、体积小、重量轻、稳压范围宽等特点，广泛用于计算机及外围设备、通信、自动控制、家用电器等领域。
但开关电源的突出缺点是产生较强的电磁干扰(EMI)。
EMI信号既占有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子仪器造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
随着电子产品的电磁兼容性(EMC)日益受到重视，抑制开关电源的EMI，提高电子产品的质量，使之符合有关EMC标准或规范，已成为电子产品设计者越来越关注的问题。
2开关电源产生EMI的原理开关电源产生EMI的因素较多，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要因素。
它们所以产生于电源装置的内部，是由于开关电源中的二级管和晶体管在工作过程中产生的跃变电压和电流，通过高频变压器、储能电感线圈和导线以及系统结构、元件布局等而造成的。
基本整流器的整流过程是产生EMI最常见的原因。
这是因为正弦波通过整流器后不再是单一频率的电流，而是变成单向脉动电源，此电流波形分解为一直流分量和一系列频率不同的交流分量之和。
实验结果表明，较高的谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰，使接收机等产生噪声。
变压器型功率转换电路是实现变压、变频以及完成输出电压调整的部件，是开关稳压电源的核心，主要由开关管和高频变压器组成。
它产生的尖峰电压是一种有较大辐度的窄脉冲，其频带较宽且谐波比较丰富。
产生这种脉冲干扰的主要原因是：(1) 开关功率晶体管感性负载是高频变压器或储能电感。
在开关管导通的瞬间，变压器初级出现很大的电流，它在开关管过激励较大时，将造成尖峰噪声。
这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。
(2) 由高频变压器产生的干扰。
变压器的响声及处理范本变压器是电力系统中常见的设备，用于改变交流电的电压。
变压器的正常运行是电力系统稳定供电的基础之一。
然而，在变压器的运行过程中，可能会出现一些异常情况，导致变压器产生响声。
为了保证变压器的正常运行，需要及时处理这些异常情况。
本文将介绍变压器的响声及处理方法。
一、变压器的响声及原因1. 响声的原因变压器在正常运行时，通常会产生一些轻微的嗡嗡声，这是由变压器的铁芯振动和电磁力引起的。
然而，当变压器产生异常情况时，响声可能会变得更加明显。
常见的变压器异常情况包括：局部放电、绝缘损坏、电流过载、过热等。
2. 响声的类型变压器的响声可以分为两类：低频响声和高频响声。
低频响声通常表现为低沉的嗡嗡声或杂音，主要由变压器的磁通变化引起。
这种响声一般与变压器的铁芯振动有关，可能是由于铁芯的变形或松动导致的。
高频响声通常表现为尖锐的啸声或呼吸声，主要由变压器的局部放电引起。
局部放电是指在绝缘介质中形成的局部放电现象，可能会产生高频电流和声音。
二、处理变压器响声的方法1. 检查变压器的铁芯当变压器产生低频响声时，首先应检查变压器的铁芯是否正常。
如果铁芯变形或松动，应及时进行修复或更换。
2. 检查绝缘状况当变压器产生高频响声时，可能是由于绝缘损坏导致的局部放电。
因此，应检查变压器的绝缘状况。
如果发现绝缘损坏，应及时进行绝缘修复或绝缘材料更换。
3. 检查负载情况当变压器产生响声时，可能是由于电流过载导致的。
因此，应检查变压器的负载情况，并确保负载在额定范围内。
如果负载过大，应及时减小负载或增加变压器容量。
4. 控制变压器温度变压器的温度过高也可能导致响声的产生。
因此，应采取措施控制变压器的温度。
可以通过增加散热设备、改善通风条件等方式来降低变压器的温度。
5. 定期维护定期维护对于保持变压器的正常运行非常重要。
应制定变压器的维护计划，并按计划进行检查和维护工作。
定期检查变压器的各项指标，如温度、绝缘电阻等，可以及时发现并处理潜在的问题，避免响声的产生。

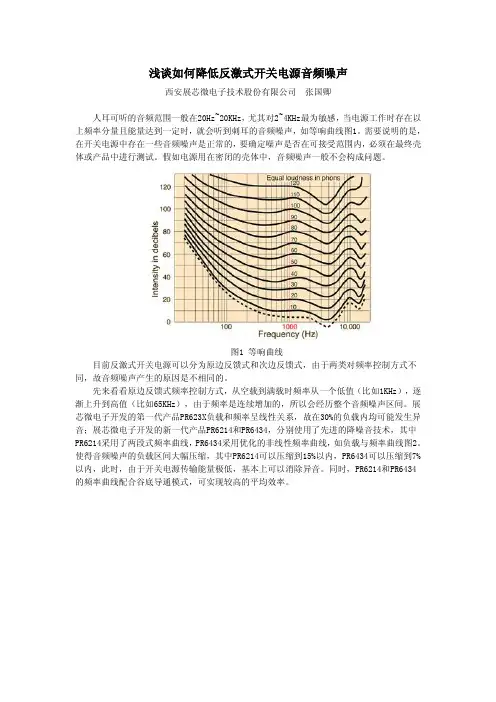

浅谈如何降低反激式开关电源音频噪声西安展芯微电子技术股份有限公司张国卿人耳可听的音频范围一般在20Hz~20KHz，尤其对2~4KHz最为敏感，当电源工作时存在以上频率分量且能量达到一定时，就会听到刺耳的音频噪声，如等响曲线图1。
需要说明的是，在开关电源中存在一些音频噪声是正常的，要确定噪声是否在可接受范围内，必须在最终壳体或产品中进行测试。
假如电源用在密闭的壳体中，音频噪声一般不会构成问题。
图1 等响曲线目前反激式开关电源可以分为原边反馈式和次边反馈式，由于两类对频率控制方式不同，故音频噪声产生的原因是不相同的。
先来看看原边反馈式频率控制方式，从空载到满载时频率从一个低值（比如1KHz），逐渐上升到高值（比如65KHz），由于频率是连续增加的，所以会经历整个音频噪声区间。
展芯微电子开发的第一代产品PR623X负载和频率呈线性关系，故在30%的负载内均可能发生异音；展芯微电子开发的新一代产品PR6214和PR6434，分别使用了先进的降噪音技术，其中PR6214采用了两段式频率曲线，PR6434采用优化的非线性频率曲线，如负载与频率曲线图2。
使得音频噪声的负载区间大幅压缩，其中PR6214可以压缩到15%以内，PR6434可以压缩到7%以内，此时，由于开关电源传输能量极低，基本上可以消除异音。
同时，PR6214和PR6434的频率曲线配合谷底导通模式，可实现较高的平均效率。
LoadFosc20KHz 30% 15%7% 100%图2 负载与频率曲线次边反馈反激式开关电源一般情况下是不会发出噪声的，因为其开关频率都大于20KHz 。
由于为了降低待机功耗，大多数电源在空轻载时要进入打嗝模式，尽管打嗝模式下的典型频率一般都在20KHz 左右，但是其波群间的频率可能进入音频范围，如打嗝模式图3。
鉴于此，展芯微电子开发的次边反馈式产品将波群间频率控制小于1KHz ，有效降低音频噪声，如PR6863N 、PR6244等图3 打嗝模式在开关电源中，有些器件是产生音频噪声的来源，如陶瓷电容和变压器（电感）如图4。
电压问题：电压高，会使变压器过励磁，响声增大且尖锐，直接严重影响变压器的噪音。
判断方法：先看看低压输出电压，不能看低压柜上的电压表，该电压表只起指示作用，应该采用较为准确的万用表进行测量。
解决方法：现在城市里的IOkV电压普遍偏高，根据低压侧输出电压，这时应该把分接档放在适合档位。
在保证低压供电质量的前提下，尽量把高压分接向上调（低压输出电压降低），以此消除变压器的过励磁现象，同时降低变压器的噪音。
2、风机、外壳、其他零部件的共振问题：风机、外壳、其他零部件的共振将会产生噪音，一般会误认为是变压器的噪音。
1）外壳：用手按一下外壳铝板（或钢板），看噪音是否变化，如发生变化就说明，外壳在共振。
2）风机：用干燥的长木棍顶一下每个风机的外壳，看噪音是否变化，如发生变化就说明，风机在共振。
3）其他零部件：用干燥的长木棍顶一下变压器每个零部件（如：轮子、风机支架等），看噪音是否变化，如发生变化就说明零部件在共振。
解决方法：1）看外壳铝板（或钢板）是否松动，有可能安装时踩变形，需要紧一下外壳的螺丝，将外壳的铝板固定好，对变形的部分进行校正。
2）看风机是否松动，需要紧一下风机的紧固螺栓，在风机和风机支架之间垫一小块胶皮，可以解决风机振动问题。
3）如变压器零部件松动，则需要固定。
3、安装的问题：安装不好会加剧变压器振动，放大变压器的噪音。
1）变压器基础不牢固或不平整（一个角悬空），或者底板太薄。
2）用槽钢把变压器架起来，会增加噪音。
解决方法：1）由安装单位对原安装方式进行改造。
2）变压器小车下面加防震胶垫，可解决部分噪音。
母线桥架振动的问题：由于并排母线有大电流通过，因漏磁场使母线产生振动。
母线桥架的振动将严重影响变压器的噪音，使变压器的噪音增大15dB以上，比较难判断，一般用户和安装单位会误认为是变压器的噪音。
1）噪音随负荷大小变化而变化。
2 ）用木棍用力顶母线桥架，如果噪音发生变化就认为是母线桥架在共振。
3）母线在桥架内振动，用木棍顶没有用。
功率开关器件的高额开关动作是导致开关电源产生电磁干扰(EMI)的主要原因。
开关频率的提高一方面减小了电源的体积和重量，另一方面也导致了更为严重的EMI问题。
开关电源工作时，其内部的电压和电流波形都是在非常短的时间内上升和下降的，因此，开关电源本身是一个噪声发生源。
开关电源产生的干扰，按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。
使电源产生的干扰不至于对电子系统和电网造成危害的根本办法是削弱噪声发生源，或者切断电源噪声和电子系统、电网之间的耦合途径。
现在按噪声干扰源来分别说明：1、二极管的反向恢复时间引起的干扰交流输入电压经功率二极管整流桥变为正弦脉动电压，经电容平滑后变为直流，但电容电流的波形不是正弦波而是脉冲波。
由电流波形可知，电流中含有高次谐波。
大量电流谐波分量流入电网，造成对电网的谐波污染。
另外，由于电流是脉冲波，使电源输入功率因数降低。
高频整流回路中的整流二极管正向导通时有较大的正向电流流过，在其受反偏电压而转向截止时，由于PN结中有较多的载流子积累，因而在载流子消失之前的一段时间里，电流会反向流动，致使载流子消失的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。
2、开关管工作时产生的谐波干扰功率开关管在导通时流过较大的脉冲电流。
例如正激型、推挽型和桥式变换器的输入电流波形在阻性负载时近似为矩形波,其中含有丰富的高次谐波分量。
当采用零电流、零电压开关时,这种谐波干扰将会很小。
另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。
3、交流输入回路产生的干扰无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。
开关电源产生的尖峰干扰和谐波干扰能量，通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰；而谐波和寄生振荡的能量，通过输入输出线传播时，都会在空间产生电场和磁场。
这种通过电磁辐射产生的干扰称为辐射干扰。
电源音频噪声背景现代开关电源的设计要求由效率驱动，这不仅包括满载条件下的效率，还包含断开电缆连接时睡眠模式或空载条件下的效率。
无论何种电源负载，电源系统集成商都必须满足能源之星、80 Plus以及欧盟委员会的CoC等新规范。
要满足这些要求，电源必须将开关频率降至20kHz以下，有时甚至低至几kHz。
由于人耳可以听到低于20kHz的声音频率（而且在2kHz至5kHz之间最敏感），因此很难避免出现音频噪声。
对于消费者应用而言尤其如此，例如所有客厅中都有电话或笔记本电脑充电器，或者LED驱动器，如果产生噪声，那将是非常烦扰的事情。
电源噪声的起因对音频噪声最敏感的电源组件通常是MLC陶瓷电容器、电感器或变压器。
电感器和变压器等磁性组件在一定频率下会受高压脉冲应力的影响，导致物理效应，例如线圈上的反向压电效应或铁芯上的磁致伸缩。
反向压电效应和磁致伸缩是将施加的电能转换为机械力的作用机制。
这种机械力使线圈或铁芯振动，从而使其周围的空气移位并表现为声波。
由于这些振动会在谐振频率上被放大多倍，因此说到底，我们要设法解决的是这些电源组件产生的机械自谐振频率（SRF）。
首先，我们需要测量机械SRF以查看其是否在音频噪声范围内。
如果是，则找出谐振的来源。
最后，在设计阶段选择合适的电气参数以限制开关频率的范围。
通过避免机械SRF，从而较轻松地降低噪声。
机械自谐振机械自谐振现象已经有模型可以识别，并已定义了可用的控件。
其中，胡克定律是较为特殊的一种模型。
图1显示了弹簧质量系统的方程式。
该系统类似于电感器的螺旋线圈以及焊接了磁性组件的PCB组件的质量。
图1: PCB 组件上的胡克定律应用如上图所示，红球的质量（m ）与PCB 组件的质量相同。
位移（x ）由反向压电效应或磁致伸缩力引起。
施加的力与PCB 板重量之间的关系可以用一个二阶微分方程来完美表述（见图2）。
图2：用微分方程表述胡克定律因此，该质量弹簧系统的谐振频率可以用公式（1）来计算：其中k 是弹簧的刚度常数，m 是质量。
开关电源变压器发生异响的原因及解决办法（1）变压器的工艺问题①役漆烘F不到位，导致燃芯不牢固引起机械振动而宣布晌市：②气隙的长度不适合，导致变爪器的T.作状态不安稳而宣布响声：③线包没有绕紧也或许导致响声;①磁芯组合有气隙存在，高频时引起空气振动而宣布响声(变压器假如通过真空全投，一-般不会发声)（2）变压器的环路问题变压器的环路问题即指变压器的环路发作振动然后引起变爪器发作啉叫。
①电路板布线不妥，然后形成1扰引发振动，导致响声：②反馈回路参数设置不妥，导致环路不安稳以致发作振动而宣布响声：③环路中元器材的质量问题，如输入滤波电容容量缺乏，输川整流快恢复二极管质量欠好，功率MOS管质量欠好，RCD 反冲吸收回路的高压电容或二极管质量欠好等等，这些问题都有或许导致震动而引起响声。
（3）变爪器的铁心问题变压器铁心发作饱和时，线圈中电流增大，变乐器发热并发作自激震动，线圈的振动引起周围空气，的振动然后宣布响声。
（4）开关电源的负载问题①开关电源在空载或轻载的情况下，在某些T.作点处会发作振动现象，表现为变乐器的啉叫和输出的不安稳。
发作这种现象是因为空载/轻载时，开关瞬时注册时刻过大然后形成输山能量太大，进而电压过冲也很大，需求较长的时刻去恢复到正常电瓜，因此开关需停此作业-段时刻，这样开关就T.作于间敬性工。
作形式，使变瓜器发作较低频率(有规则的问歇性全截u！;周期或占空比剧烈改变的频率)的振动。
②变压器T.作在严峻的超载状态，时刻都有焚毁的可叮能逐个这就是许多电源焚毁前“惨叫”的由来。
开关变压器异响及解决方法示例示例一开关电源上电后呈现打嗝声，测各路输出直流电压均极低，且不安稳。
先从负载电路查起，无损坏元件。
后来要点检测N1绕组所并联的电压吸收网络，感觉未有异常。
拿来振动小板，将振动芯片及外围电路悉数替代，上电后毛病仍旧。
阐明、振动、稳压环节皆无问题，重查负载电路也无异常。
检修陷入困境。
想到是否开关变压器坏掉？得首先排除这个或许性。
开关电源具有线性电源无可比拟的许多优点:体积小,重量轻,效率高等等,但开关电源会产生电磁干扰,尤其是中大功率等级的开关电源干扰更为严重。
这是由于开关电源存在着整流谐波、开关频率和它的谐波以及在开关转换中所固有的高速电流和电压瞬变。
产生电磁干扰是开关电源本身的特点所决定的,是难以避免的,关键是如何采取有效的措施来减小其干扰程度。
通过对开关电源进行电磁兼容性测试得知,一般有以下四项指标不合格。
CE01100Hz~15KHz电源线传导发射。
CE0315KHz~50MHz电源线传导发射。
RE0125Hz~50KHz磁场辐射发射。
RE0214KHz~10GHz电场辐射发射。
2开关电源电磁干扰产生原因分析开关电源按主电路型式可分为全桥式,半桥式,推挽式等几种,但无论何种类型的开关电源在工作时都会产生很强的噪声。
它们通过电源线以共模或差模方式向外传导,同时还向周围空间辐射。
开关电源对由电网侵入的外部噪声也很敏感,并经它传递到其他电子设备中产生干扰。
图1是一种最简单的开关电源主电路型式,直流变换式它激单边型开关电源,以此为例分析开关电源的噪声来源。
交流电输入开关电源后,由桥式整流器V1~V4整理成直流电压Vi加在高频变压器的初级L1和开关管V5上。
开关管V5的基极输入一个几十到几百千赫的高频矩形波,其重复频率和占空比由输出直流电压VO的要求来确定。
被开关管放大了的脉冲电流由高频变压器耦合到次级回路。
高频变压器初次级匝数之比也是由输出直流电压VO的要求来确定的。
高频脉冲电流经二极管V6整流并经C2滤波后变成直流输出电压VO。
因此开关电源在以下几个环节都将产生噪声,形成电磁干扰。
(1)高频变压器初级L1、开关管V5和滤波电容C1构成的高频开关电流环路,可能会产生较大的空间辐射。
如果电容器滤波不足,则高频电流还会以差模方式传导到输入交流电源中去。
如图1中的I1 。
(2)高频变压器次级L2、整流二极管V6、滤波电容C2也构成高频开关电流环路会产生空间辐射。
关于开关电源音频噪声处理的一点经验
最近看到论坛很多人在问关于音频噪声的问题，刚好本人以前也有碰到不少同样的情况，也有做过笔记，现在翻出来整理下，希望对一些碰到该问题网友有帮助。
音频噪声一般指开关电源自身在工作的过程中产生的，能被人耳听到频率为20-20kHz的音频信号
主要有以下几种来源：
一：变压器产生的音频噪声
变压器是主要的音频噪声源。
1：磁致伸缩效应，磁芯材料的尺寸随磁通密度变化
3：磁芯中间存在的气隙，可使磁芯吸引力方向产生弯曲。
2：线圈移动，绕组间存在交变电流效应，产生吸引力和排斥力，使线圈反复移动
4：磁芯两部分在交流磁场中的相互吸引力使其产生移动，反复压迫接触面
5：骨架移动，磁芯片的位移可通过骨架传送和放大。
在以上几种移动源共同作用下，形成了比较复杂的机械系统，它能产生在人耳听力范围内的音频信号。
以下简单讲解能有效衰减各种机制产生的音频噪声的常见方法。
首先变压器要采用均匀浸渍，从而能有效填充线圈与线圈之间、线圈与骨架之间、骨架与磁芯之间的固有空隙，降低活动部件发生位移的可能性，必要时可以再磁性元件与线路板接触面填充白胶或喷涂三防漆，进一步减小机械振动的空间，有效降低噪声。
在条件允许的情况下尽量降低峰值磁通密度，要充分考虑高温时的饱和磁通密度，留足够余量防止工作曲线进入非线性区，可以有效降低变压器的音频噪声，有实验证明峰值磁通密度从3000高斯降为2000高斯即可将发出的噪音降低5 dB到15dB 条件允许可以使用非晶、超微晶合金等软磁材料，它们的磁均匀一致性远比一般铁氧体好得多，磁致伸缩效应趋于零，因此对应力不敏感
二：电容产生的音频噪声
通常为了抑制电磁干扰和减小器件电压应力，开关电源一般采用RC、RCD等吸收电路,吸收电容常常选用高压陶瓷电容，而高压陶瓷电容是由非线性电介质钛酸钡等材料制成，电致伸缩效应比较明显，在周期性尖峰电压的作用下，电介质不断发生形变从而产生音频噪声。
解决的方法是把吸收回路用的高压陶瓷电容换成电致伸缩效应很小的聚脂薄膜电容，这样可以基本消除电容产生的噪声。
三：电路振荡产生的音频噪声
当电源在工作过程中有问歇式振荡产生时，会引起线圈磁芯间歇式振动，当此振荡频率接近绕变压器的固有振荡频率时，易引发共振现象，此时将产生人耳所能听到的音频噪声。
电路振荡产生的原因有很多，下面简单讲解：
1：PCB设计不当
A）功率大电流地线与控制回路地线共用同一走线，由于PCB覆铜线并非理想导体，它总是可以等效成电感或电阻，当功率电流流过了和信号控制回路共用的PCB线，在PCB上产生电压降落，特别是采用多点接地时，由于控制电路各节点分散在不同位置，功率电流引起的电压降对控制电路叠加了扰动，使电路发出噪音，这问题通常采用单点接地可以得到改善
B）芯片VCC电源走线过长、或离高dt/di大电流走线过近而受到干扰，这问题一般可通过在靠近芯片VCC引脚加个104瓷片去耦电容器得到改善
关于PCB走线的一些需要注意的地方总结：
信号线必须尽可能地短，并且远离MOS管漏极走线以防止噪声耦合，信号地独立布线,尽可能与功率地分离. 光耦地，Vcc地，Y 电容地分开,反馈脚电容尽可能靠近IC.。
将电源和地平行布置。
将敏感及高频的走线尽量远离高扰的电源走线。
加宽电源和地的走线来减小电源线和地线之间的阻抗。
最小化由漏极、箝位和变压器构成的环路区域
最小化由次级绕组、输出二极管和输出滤波电容构成的环路区域增加走线之间的距离来减小电容耦合的串扰。
2：反馈设计不当
比如带宽设置过宽、相位余量不足，解决的方法可以试着把带宽压一压，
有些设计为了提高瞬态响应，带宽过宽对高频干扰的印制就会减弱，盲目提高带宽是不可取的。
四：阶跃负载产生的音频噪声
有些开关电源在全程变换负载测试时会产生音频噪声。
例如通信行业在开关电源的测试标准中，动态负载被定义为周期1 ms、斜率0．1 A／ s，按照25％-50％—_25％和75％—_50％一75％两种变化规律的阶跃负载，以正激变换器为例，输出电感的电流由输出脉动电流和阶跃电流两部分组成，脉动电流的频率和开天电源的工作频率相同，一般不会产生音频噪声，而阶跃电流的周期和给定阶跃负载的周期一致，当输出电容比较小，阶跃电流dt/di变化率过高，这时也会产生音频噪声解决的方法是增加输出电容，由于电源内部体积的限制，输出电容一般也不可能很大，这时也可以试着延缓环路的反应时间，相应也就减小了电流变化率，从而起到一定的抑制的作用。
但需要注意的是，延缓环路的反应时间会使输出电压的过冲或跌落会大很多，这也是一个需要折中考虑的问题。
