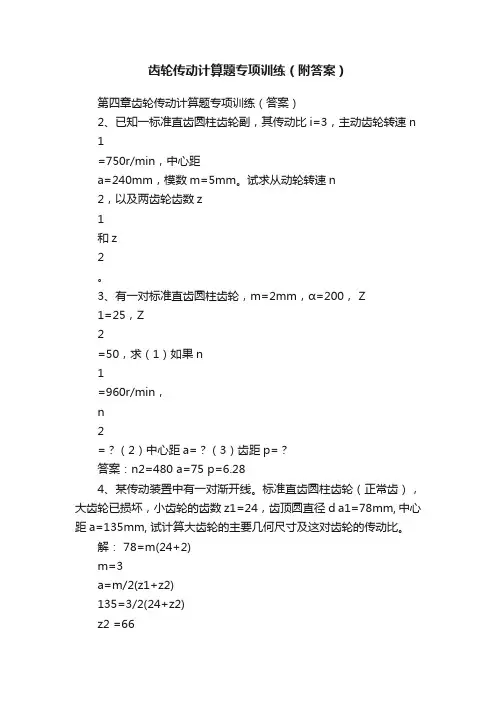

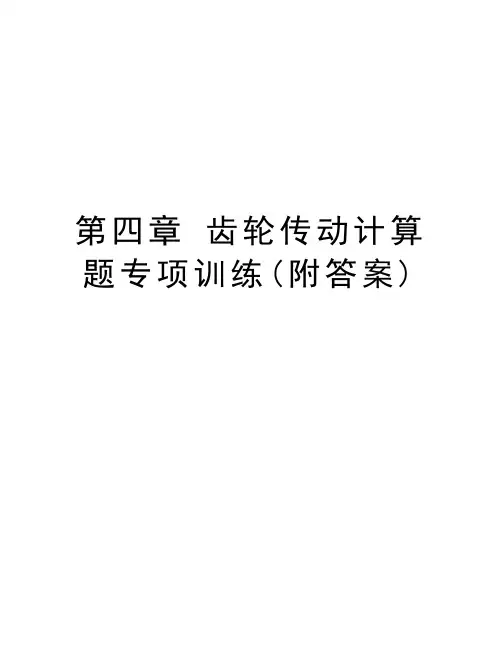

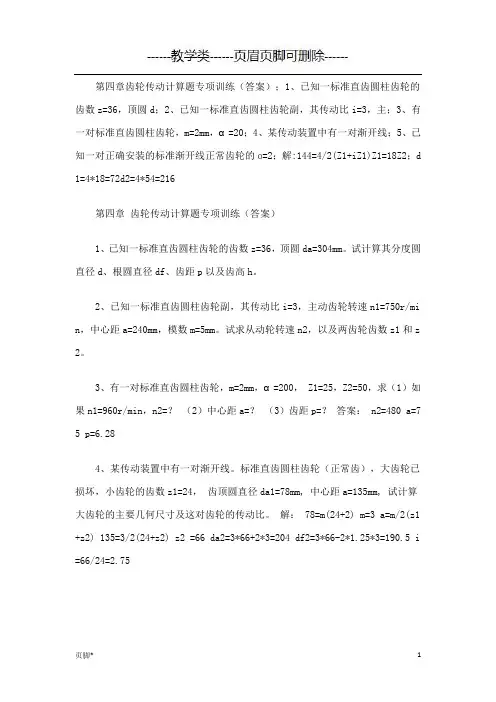

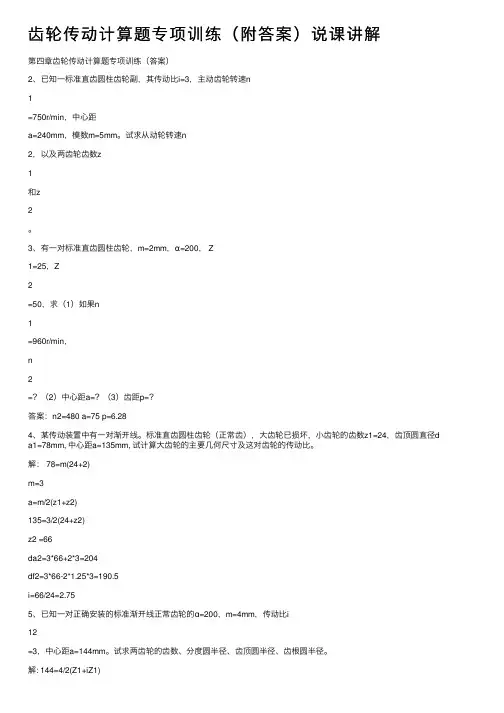

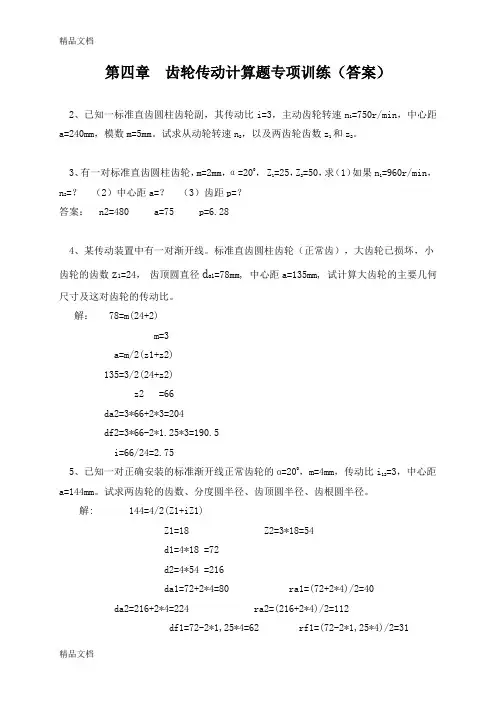

第四章齿轮传动计算题专项训练（答案）1、已知一标准直齿圆柱齿轮的齿数z=36，顶圆da=304mm。
试计算其分度圆直径d、根圆直径df、齿距p以及齿高h。
2、已知一标准直齿圆柱齿轮副，其传动比i=3，主动齿轮转速n1=750r/min，中心距a=240mm，模数m=5mm。
试求从动轮转速n2，以及两齿轮齿数z1和z2。
3、有一对标准直齿圆柱齿轮，m=2mm，α=200， Z1=25，Z2=50，求（1）如果n1=960r/min，n2=？（2）中心距a=？（3）齿距p=？答案：n2=480 a=75 p=6.284、某传动装置中有一对渐开线。
标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数z1=24，齿顶圆直径d a1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。
解： 78=m(24+2)m=3a=m/2(z1+z2)135=3/2(24+z2)z2 =66da2=3*66+2*3=204df2=3*66-2*1.25*3=190.5i=66/24=2.755、已知一对正确安装的标准渐开线正常齿轮的ɑ=200，m=4mm，传动比i12=3，中心距a=144mm。
试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。
解: 144=4/2(Z1+iZ1)Z1=18 Z2=3*18=54d1=4*18 =72d2=4*54 =216da1=72+2*4=80 ra1=(72+2*4)/2=40da2=216+2*4=224 ra2=(216+2*4)/2=112df1=72-2*1,25*4=62 rf1=(72-2*1,25*4)/2=31df2=216-2*1,25*4=206 rf2=(216-2*1,25*4)/2=1036、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝150mm，传动比i12=4, 小齿轮齿数Z1=20。
试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2。
解: Z2=iZ1=4*20=80m=2a/(z1+z2)=2*150/120=2.5da2=mZ2=200da2=200+2*2.5=205df2=200-2*1.25*2.5=193.57、已知一正常齿制标准直齿圆柱齿轮m=3mm，z=19，试计算该齿轮的分度圆直径d、齿顶高h a、齿根高h f、顶隙c、齿顶圆直径d a、齿根圆直径d f、基圆圆直径d b、齿距p、齿厚s和齿槽宽e。
【答案】d=57mm、h a=3mm、h f=3.75mm、c=0.75mm、d a=63mm、d f=49.5mm、d b=53.6 mm、p=9.42 mm、s=4.71 mm，e=4.71mm。
8、某标准渐开线直齿轮测绘知其齿顶圆直径为95.88mm,Z=30，求其模数、基圆直径。
（cos20o=0.94）解:9、一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。
解: m=420/(40+2)=10d1=400 d2= 800 da2=800+20=820df1=400-2*1.25m=375df2=800-2*1.25m=775 a=10/2(40+80)=600p=3.14*m=31.410、一齿轮副，主动齿轮齿数Z1=30，从动齿数Z2=75，试计算传动比i12=？若主动轮的转速n1=1500r/min，从动齿轮转速n2=？若齿轮模数m=2.5mm，试计算小齿轮的分度圆直径d1、齿距p和全齿高h。
【答案】传动比i12= Z2/Z1=2.5由i12= n1/n2得从动轮转速n2= n1/ i12=600 r/min分度圆d1 = mz1=75mm 齿距P =πm=7.85mm全齿高h =(2+c*)m =2.25 m=5.63 mm11、一标准直齿圆柱齿轮，齿数z=40，测得全齿高h=9.3mm。
试确定齿轮模数m，并计算齿轮的齿距p、分度圆直径d、齿顶圆直径da 和齿根圆直径df。
附渐开线圆柱齿轮标准模数（摘自G B1357-87）【答案】由h =(2+c*)m =2.25 m得m=4.13mm 查表取标准值模数m=4mm 齿距 P =πm=12.56mm 分度圆d = mz=160mm齿顶圆da =m(z+2)=168mm 齿根圆df= m(z -2.5)=150mm12、已知一标准直齿圆柱齿轮传动的中心距a=250mm,主动轮的齿数z1=20,模数m=5mm,转速n1=1450r/min,试求从动轮的齿数z2，传动比i12,转速n2，分度圆的直径d2,齿根圆直径df2。
【答案】a =m(z1 +z2)/2得齿数z2=80传动比i12= Z2/Z1=4 转速n2= n1/ i12=362.5r/min分度圆d2=mz2=400mm 齿根圆df2=m(z2-2.5)=387.5mm13、已知相啮合的一对标准直齿圆柱齿轮传动，主动轮转速n1=900r/min，从动轮转速n2=300r/min，中心距a=200mm，模数m=5mm，求齿数z1和z2。
，计算小齿轮的分度圆的直径d1,齿顶圆直径da1。
【答案】由i12= Z2/Z1=n1/n2得Z2/Z1=3又a =m(z1 +z2)/2所以z1+z2=80联立得z1=20 z2=60分度圆d1 = mz1=100mm 齿顶圆da1=m(z1+2)=66mm14、两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，压力角α均为20°，试判断这两个齿轮能否正确啮合传动? 如果能，试计算标准中心距a。
【答案】da1 =m1(z1+2)所以m1=10mmh =(2+c*)m2 =2.25 m2所以m2=10mm两个齿轮能正确啮合传动。
a =m(z1 +z2)/2=2*(22+98)/2=120mm15、某传动装置中有一对渐开线标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数z1=24，齿顶圆直径da1=78mm, 中心距a=135mm, 试确定齿轮的模数m、齿数z和传动比i12，并计算大齿轮的分度圆直径d2、齿根圆直径df2。
【答案】da1 =m(z1+2)所以m=3mma =m(z1 +z2)/2所以z2=66i 12= Z2/Z1=2.75d 2 = mz2=198mmd f2 = m(z2-2.5)=190.5 mm16、需要传动比i=3的一对标准渐开线直齿圆柱齿轮外啮合传动，现有三个渐开线标准直齿圆柱齿轮，齿数为：z1=20，z2=z3=60，齿顶圆直径分别为da1=44mm，da2=124mm，da3=139.5mm。
问哪两个齿轮能正确啮合?并计算其中心距a、齿距p和齿厚s。
【答案】da1 =m1(z1+2)所以m1=2mmd a2 =m2(z2+2)所以m2=2mmd a3 =m3(z3+2)所以m3=2.25mm取标准值m3=2.5mm1与2齿轮能正确啮合，a =m(z1 +z2)/2=80mmP =πm=6.28mms =πm /2 =3.14mm17、已知一标准直齿圆柱齿轮传动，其传动比i=3.5，模数m=4㎜，二轮齿数之和z 1+z2=99。
试求中心距a、两轮的齿数z1、z2，分度圆直径d1、d2，齿距p。
【答案】i = Z2/Z1=3.5又z1+z2=99联立求解z1=22 , z2=77a =m(z1+z2)/2=198mmd1= mz1=88mmd2= mz2=308mmP =πm=12.56mm18、某标准直齿圆柱齿轮，已知齿距p=12.56mm，齿数z=20，正常齿制。
求该齿轮的分度圆直径d、齿顶圆直径d a、、齿根圆直径d f、基圆直径d b、、齿高h及齿厚s。
(cos20º≈0.94)解：由p＝12.56mm，得m=4mm; 分度圆直径d=m·z=4×20=80mm;基圆直径d b=d·cos20º=75.2mm; 齿顶圆直径d a=m·(Z+2h a*)=88mm;齿根圆直径d f= m·(Z－2h a*－2c*)=70mm; 齿高h= m ·(2h a*+c*) =9mm;齿厚s=6.28mm中西饮食文化的差异和特点中国与美国的饮食差别体现在：其一、美国人喜欢一日多餐，每餐适量；而中国人传统习惯一日三餐，每餐食量都较大，且现已开始有不食早餐的风气。
