设备安装说明合同书甲方:地址:联系人:联系电话:乙方:地址:联系人:联系电话:鉴于甲方需要安装设备,为确保安装工作的顺利进行,甲方与乙方达成以下协议:一、安装内容1.1 甲方将提供具体设备的名称、型号及数量,并提供设备安装所需的技术规范和操作手册。
1.2 乙方将根据甲方提供的技术规范和操作手册,按照规范和要求进行设备安装。
二、工作时间与地点2.1 安装工作将于合同签署后的第三个工作日开始进行。
2.2 安装工作地点为甲方提供的设备安装场地。
三、责任与义务3.1 甲方的责任与义务:(1) 提供准确、完整的设备信息及技术规范,确保设备可以正常进行安装。
(2) 提供设备安装场地,并保证场地符合设备安装要求。
(3) 提供合理的配合与协助,确保设备安装工作的正常进行。
3.2 乙方的责任与义务:(1) 根据甲方提供的技术规范和操作手册进行设备安装。
(2) 保证所安装设备的质量和性能符合技术规范和要求。
(3) 完成设备安装工作后,进行设备的调试与测试,确保设备正常运行。
四、费用支付4.1 设备安装费用为人民币(以下简称"RMB")________元。
4.2 甲方应于设备安装完成后的三个工作日内支付安装费用。
五、保修与维护5.1 乙方将对所安装的设备提供免费保修期一年的服务。
5.2 保修期内,如果设备出现质量问题,经乙方确认后,乙方将负责免费维修或更换设备。
5.3 保修期外,如设备出现问题,乙方将提供有偿维修服务。
六、合同变更与解除6.1 本合同的任何变更或补充应经双方书面协商一致,并签署补充协议。
6.2 如因不可抗力等原因导致合同无法履行,双方应及时通知对方,并协商解决方案。
6.3 本合同有效期自双方签字盖章之日起,至设备安装完成并验收合格之日止。
七、争议解决7.1 双方如因本合同产生的争议,应首先通过友好协商解决,若无法解决则提交相关负责机构处理。
7.2 本合同适用中华人民共和国法律。
八、其他8.1 本合同正本一式两份,甲、乙双方各执一份,具有同等法律效力。
1.0 安装说明1.1 安装指南1.1.1 安装位置注意在安装配套设备时,请确保交流电源线、PLC、电磁阀、启动器、继电器或其它类型的电气接口设备与本产品保持适当距离,避免不同设备之间产生电磁干扰。
需特别注意安装变频器、伺服驱动器和开关电源等强干扰源设备时与本产品保持较远距离,此类设备的输入和输出线请务必采用屏蔽电缆线,并将屏蔽网接到系统的星形接地点。
1.1.2 环境注意事项1.2.1 电源要求1.1.3 应用环境本公司产品是依据工业应用环境而设计,设计的应用环境温度能够在-10℃~50℃的大多数工业环境中稳定工作,可能不适用于某些特别的室外环境,请使用者慎重选择!1.1.4 电气环境本公司产品已经通过测试符合欧盟CE电气认证的标准,即产品的电路设计可以抵抗电气噪声的干扰,但并不保证适应所有情况的电气噪声干扰,请使用者正确的布线和接地以确保正确使用。
1.2 电源连接在安装本产品前请确认符合所在区域或国家的电气标准,详情请向厂家咨询。
显示尺寸整机尺寸有效显示区尺寸3.5英寸102.5*60*17mm73.44*48.96mm液晶屏尺寸85.5*55*4mm螺丝孔间距96*40mm显示尺寸整机尺寸开孔尺寸3.5英寸115*71*25mm107*65mm有效显示区尺寸73.44*48.96mm建议开孔尺寸109*67mm系列 安装说明书AST 正面背面左侧面右侧面4.5 AST035串口屏通讯接口针脚定义(三选一):底面5.1 AST035触摸屏正面通讯接口针脚定义(三选一):5.0 触摸屏系列请前往本公司官网下载编程软件,注意匹配编辑软件版本:《HMILite_Setup_V2.1组态软件》。
2.0 编程软件显示尺寸整机尺寸有效显示区尺寸2.4英寸78.5*48.5*17mm48.96*36.72mm液晶屏尺寸60.5*42.5*4mm螺丝孔间距68.5*36.5mm显示尺寸整机尺寸有效显示区尺寸2.8英寸86.5*55.5*17mm57.6*43.2mm液晶屏尺寸69*50*4mm螺丝孔间距78*46.5mm显示尺寸整机尺寸有效显示区尺寸2.4英寸78.5*48.5*12mm48.96*36.72mm液晶屏尺寸60.5*42.5*4mm螺丝孔间距68.5*36.5mm显示尺寸整机尺寸有效显示区尺寸2.8英寸86.5*55.5*12mm57.6*43.2mm液晶屏尺寸69*50*4mm螺丝孔间距78*46.5mm4.1 AST024串口屏背面左侧面右侧面3.0 型号定义AST K 028NGD通信类型:D表示串口1为485通信,E表示串口1为232通信,T表示串口1为TTL通信外壳颜色: G表示外壳颜色为灰色触摸类型: N表示不带TP ,R表示带TP 屏尺寸: 表示产品型号尺寸 2.8寸K:表示带按键,E表示经济款屏系列:表示串口屏系列ASTE024/028 通讯接口针脚定义:4.4 ASTE028串口屏4.2 AST028串口屏AST024/028 通讯接口针脚定义(三选一):4.0 串口屏系列。

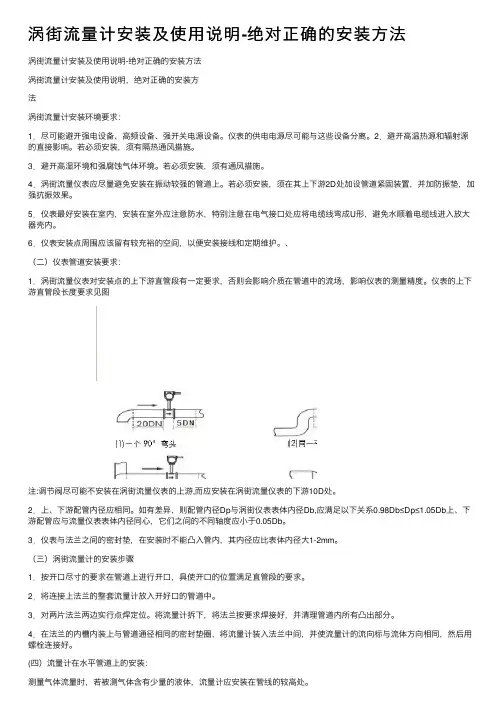

涡街流量计安装及使⽤说明-绝对正确的安装⽅法涡街流量计安装及使⽤说明-绝对正确的安装⽅法涡街流量计安装及使⽤说明,绝对正确的安装⽅法涡街流量计安装环境要求:1.尽可能避开强电设备、⾼频设备、强开关电源设备。
仪表的供电电源尽可能与这些设备分离。
2.避开⾼温热源和辐射源的直接影响。
若必须安装,须有隔热通风措施。
3.避开⾼湿环境和强腐蚀⽓体环境。
若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。
若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防⽔,特别注意在电⽓接⼝处应将电缆线弯成U形,避免⽔顺着电缆线进⼊放⼤器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
、(⼆)仪表管道安装要求:1.涡街流量仪表对安装点的上下游直管段有⼀定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。
仪表的上下游直管段长度要求见图注:调节阀尽可能不安装在涡街流量仪表的上游,⽽应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。
如有差异,则配管内径Dp与涡街仪表表体内径Db,应满⾜以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同⼼,它们之间的不同轴度应⼩于0.05Db。
3.仪表与法兰之间的密封垫,在安装时不能凸⼊管内,其内径应⽐表体内径⼤1-2mm。
(三)涡街流量计的安装步骤1.按开⼝尽⼨的要求在管道上进⾏开⼝,具使开⼝的位置满⾜直管段的要求。
2.将连接上法兰的整套流量计放⼊开好⼝的管道中。
3.对两⽚法兰两边实⾏点焊定位。
将流量计拆下,将法兰按要求焊接好,并清理管道内所有凸出部分。
4.在法兰的内槽内装上与管道通径相同的密封垫圈,将流量计装⼊法兰中间,并使流量计的流向标与流体⽅向相同,然后⽤螺栓连接好。
(四)流量计在⽔平管道上的安装:测量⽓体流量时,若被测⽓体含有少量的液体,流量计应安装在管线的较⾼处。
RBT-6000-ZLGM点型可燃气体探测器RBT-6000-ZLGM型使用说明书济南瑞安电子有限公司安全事项设备安装、操作和维护之前务必仔细阅读技术手册。
安全过程及操作必须严格遵守国家相关公认标准要求。
探测器内部的任何操作都必须由专业人员执行。
打开探测器机壳之前,为减少危险气体点燃的风险,必须断开电源。
切勿在危险气体可能存在的情况下打开接线盒/机壳或更换传感器。
探测器必须安全接地,以防受到射频干扰的影响。
传感器内部可能含有腐蚀性溶液,故处理时应特别小心。
切勿擅自或任意拆卸传感器。
不得将传感器置于超建议范围的温度下。
不得将传感器置于有机溶剂或可燃性液体中。
传感器使用期限达到时,应从环保角度,依照地方废物管理以及环境法规的要求进行安全处理。
目录1.概述 (4)2.主要技术指标 (4)3.结构特征与安装 (5)3-1产品结构 (5)3-2产品外形尺寸示意图 (7)3-3安装方式 (8)3-4安装原则 (8)3-5接线 (8)4.产品维护及注意事 (11)5.故障排除 (11)6.可更换元件一览表 (12)7.售后 (12)1.概述:RBT-6000-ZLGM型测量范围为0~100%LEL的点型可燃气体探测器,以下简称为探测器。
该探测器能够对工业环境下爆炸下限范围内的可燃气体进行连续监测,并将气体浓度及系统信息转变为数字信号,然后传输给气体报警控制器系统,进行识别、显示及处理。
探测器采用先进的传感器,性能稳定,灵敏度高;抗中毒性好,抗干扰能力强;体积小、功耗小、节能;可要配接的控制器对其进行校零和标定。
本产品设计、制造、检定遵守以下国家标准、检定规程:GB15322.1-2003 《可燃气体探测器测量范围为0~100%LEL的点型可燃气体探测器》JJG693-2011 《可燃气体检测报警器计量检定规程》3.结构特征与安装:图示主板模块说明:3-2产品外形尺寸示意图:3-3 安装方式:探测器安装方式可采用抱管装、支架安装或贴壁安装,应确保安装牢固可靠。
佳力图机房精密空调南京佳力图空调机电有限公司目录一、佳力图设备相关技术资料 (1)1、佳力图MEAU402技术参数表 (1)2、佳力图ME系列精密空调介绍 (2)3、精密空调主要零部件介绍 (8)4、佳力图ME系列精密空调的技术优势 (13)5、佳力图ME系列精密空调节能措施描述 (14)6、佳力图机房空调实物图片 (15)7、机房空调的安装 ................................................................................................................... - 16 -二、机型报价 ......................................................................................................... 错误!未定义书签。
三、佳力图公司介绍 ............................................................................................. 错误!未定义书签。
四、佳力图公司售后服务简介 ............................................................................. 错误!未定义书签。
1、佳力图原厂售后服务陈述 .......................................................................... 错误!未定义书签。
2、售后服务承诺 .............................................................................................. 错误!未定义书签。
佳力图机房精密空调佳力图空调机电目录一、佳力图设备相关技术资料 (1)1、佳力图MEAU402技术参数表 (1)2、佳力图ME系列精密空调介绍 (2)3、精密空调主要零部件介绍 (8)4、佳力图ME系列精密空调的技术优势 (13)5、佳力图ME系列精密空调节能措施描述 (14)6、佳力图机房空调实物图片 (15)7、机房空调的安装 ................................................................................................................... - 16 -二、机型报价 ......................................................................................................... 错误!未定义书签。
三、佳力图公司介绍 ............................................................................................. 错误!未定义书签。
四、佳力图公司售后服务简介 ............................................................................. 错误!未定义书签。
1、佳力图原厂售后服务述 .............................................................................. 错误!未定义书签。
2、售后服务承诺 .............................................................................................. 错误!未定义书签。
多功能升降吊点系统适用型号多功能升降吊点:ILP-1220 /1225/1225-UL 1235 / 1250/1550/1850智能吊点收线器:ILC-12/15/18/J i a n g s u J o m a r d Te c h n o l o g y C o ., L t d .地址:江苏省盐城市盐都区盐龙街道智能终端产业园三期6号楼网址: 服务电话: 400-6929-958江苏精仪达科技有限公司江苏精仪达科技有限公司此安装使用说明书是为经销店及安装技工所著,请顾客不要自行安装,务必聘请符合资质的专业技术人员进行安装并按照安装使用说明书的内容施工请在安装和使用前阅读此说明书,以免因安装和使用不当损坏产品。
远离热源,如散热器、暖气、火炉和其它设备(含扩音器)。
只可以连接带有接地线的电源插头。
要求只用供应商提供的配件。
遇到闪电暴雨天气或产品长时间不使用,请拔掉电源线。
请交给专业的服务人员安装和维修。
切勿把产品安装在潮湿或有可能溅水的位置。
只要产品的插头还连接在电源上,本机就未脱离交流电源。
请使用经过认可的电源线(3芯电源线)/设备接口/插头,其接地插头应符合国家适用的安全法规。
请使用符合特定额定值(电压、电流)的电源线(3芯电线)/设备/接口/插头。
如果对上述电源线/设备接口/插头的使用有疑问,请垂询专业维修人员。
在安装此设备时,要在固定布线中配置一个易于使用的断电设备,或者将电源插头与电气插座连接,此电气插座必须靠近该设备并且易于使用。
在操作设备时如果发生故障,可以切断断电设备的电源以断开设备电源,或者断开电源插头。
安装位置要有足够的机械强度,承重要求为吊点自重与吊挂物品重量的4倍,否则可能会发生意外或造成吊点脱落。
重要安全说明禁止拆卸请不要拆卸或分解安装架的部件请用户按照产品附带的说明书进行操作警告 : 为减低火灾或电击风险,请勿将产品暴露在雨水或潮湿的地方疑难解答该设备的设计可无故障地使用多年,很多问题的出现是由简单的小事引起的。
资料内容仅供您学习参考,如有不当之处,请联系改正或者删除KYN28A-12(3AH5、3AH3)断路器室单元安装使用说明书广东珠江开关有限公司二OO七年十一月资料内容仅供您学习参考,如有不当之处,请联系改正或者删除目录1概述1.1总则 (2)1.2使用条件…………………………………………………………………………。
21.3技术参数…………………………………………………………………………。
31.4机械参数…………………………………………………………………………。
31.53AH5手车外形尺寸……………………………………………………………。
.41.63AH3手车外形尺寸………………………………………….…………………。
5 2结构与功能2.1断路器室单元结构………………………………………………………。
……6~72.2断路器内部接线原理图………………………………………………………。
8~93调试和操作3.1准备工作....................................................。
. (10)3.2机构储能操作 (10)3.3合闸、分闸操作.................................................。
. (10)3.4与柜体配合过程操作.............................................。
. (10)4储运4.1运输.................................。
(11)4.2仓储....................................................。
.............................。
(11)5维修 (12)6随机文件..........................................。
.....................................。
一、概述TE3301系列组合式电气火灾监控探测器(以下简称探测器)根据GB 14287-2014《电气火灾监控系统》标准要求设计,是一款针对电气火灾进行实时监控的探测器。
探测器可通过前端传感器传递的信号自行进行分析,判断出被监控设备的工作状态(即故障状态、报警状态、正常工作状态),并能够通过总线将实时数据信息传递到电气火灾监控设备上进行集中显示,从而有效预警火灾的发生,最大限度地保障被监控设备的稳定运行。
二、特点1.支持LCD显示并配有多个LED指示灯与按键,便于人机交互。
2.最多同时支持监控8路通道。
3.具有自动识别接入传感器类型(温度/电流)。
4.实时监测传感器工作状态,并能及时将工作信息上传至电气火灾监控设备。
5.支持声光报警且具有一路无源继电器输出。
6.二总线无极性通讯。
7.模块化设计,维护方便。
三、技术参数1.检测对象:剩余电流、温度2.检测范围:剩余电流:0mA~1000mA温度:0℃~140℃报警范围:剩余电流:20mA~1000mA温度:45℃~140℃3.通讯方式:无极性二总线通讯距离:≤1000m(NH-RVS 2×1.5mm²)≤600m(NH-RVS 2×1.0mm²)4.工作电压:交流AC220V/50HZ 或DC24V功耗:≤1W5.安装方式:导轨或面板嵌入式6.外形尺寸:108.0mm×108.0mm×59.0mm(长×宽×高)(嵌入式安装开孔尺寸100.0mm×100.0mm)7.适配监控设备:TE3004电气火灾监控设备8.执行标准:GB 14287.2-2014、GB 14287.3-20149.使用环境:工作温度:-10℃~+55℃相对湿度:≤95%RH(不凝露)四、 结构特征与工作原理 1. 结构特征1.1 TE3301系列组合式电气火灾监控探测器及底座的外形尺寸示意图如图1、图2所示。
佳力图机房精密空调南京佳力图空调机电有限公司2目录一、佳力图设备相关技术资料 (1)1、佳力图MEAU402技术参数表 (1)2、佳力图ME系列精密空调介绍 (2)3、精密空调主要零部件介绍 (8)4、佳力图ME系列精密空调的技术优势 (13)5、佳力图ME系列精密空调节能措施描述 (14)6、佳力图机房空调实物图片 (15)7、机房空调的安装 ................................................................................................................... - 16 -二、机型报价 ......................................................................................................... 错误!未定义书签。
三、佳力图公司介绍 ............................................................................................. 错误!未定义书签。
四、佳力图公司售后服务简介 ............................................................................. 错误!未定义书签。
1、佳力图原厂售后服务陈述 .......................................................................... 错误!未定义书签。
2、售后服务承诺 .............................................................................................. 错误!未定义书签。
智能暖控阀软件安装使用说明书(V6.1)第一章产品简介1.1 应用环境软件环境:Windows 2000 /windows Xp,必须用office2003否则无法打印导出数据。
硬件环境:应用环境由用户自行提供和维护。
1.2 主要特性与功能●一卡一阀管理模式。
●采用多种加密技术,通讯安全可靠。
●使用ACCESS作为数据库平台,数据存储安全可靠。
●以用户为单位的仪表管理模式。
第二章软件安装说明1.将厂家提供的安装光盘放入计算机CD-ROM设备内读取并复制到计算机的“D盘”或“E盘”。
2.将文件夹“暖控阀仪表数据库”复制到“D盘”根目录下(注意:不要嵌套在其他文件目录下否则数据库连接错误)。
3.鼠标双击“setup.exe”可执行文件进行安装。
4.安装“PL-2303”读卡机驱动程序,鼠标直接双击执行。
5.重新启动计算机。
6.选择一个“USB”端口将读卡机连接上。
读卡机红灯闪烁后绿灯亮。
此时电脑的右下角工具栏会提示“发现新硬件…….新硬件安装并可以使用”第三章软件使用说明1.使用前的参数设置1.1打开本软件(数据库连接测试,如果数据库文件夹“暖控阀仪表数据库”复制错误将导致本连接失败)(初次登陆要以“系统操作管理员”身份登陆。
初始密码:123456)1.2对读卡器进行连接测试(从系统设置菜单选择:读卡器连接测试)(点击“搜索串口”进行读卡器连接,连接成功会给以提示。
如果提示连接失败请仔细检查读卡器连接的“USB”口是否有问题或确认读卡器驱动程序“PL-2303”是否安装)(用户也可以对串口进行手工设置,从“桌面”上的“我的电脑”右键单击选择“属性”→“硬件”→“设备管理器”→“端口”中查找“USB”使用的串口号然后从本软件中“系统设置”中选择“串口设置”然后填写保存即可。
)1.3“系统设置中”的“操作员管理”本系统所有操作管理权限仅由“系统操作管理员”来设置管理。
系统操作管理员输入密码后可为本系统中添加其他管理员,其操作权限由系统操作管理员来设置。
直流屏安装使用说明书第一部分系统一、系统概述.二、系统组成三、功能特点四、使用条件五、规格及参数第二部分使用说明一、高频开关电源模块使用说明二、监控微机使用说明三、系统操作使用说明•第三部分系统维护一、首次投入运行使用请注意以下事项二、日常巡检内容三、异常情况的处理四、其它注意事项第四部分蓄电池维护一、日常维护二、月度维护三、季度维护四、年度维护五、蓄电池清洁六、腐蚀处理七、连接扭矩八、维护记录九、安全事项第五部分蓄电池更换一、更换判据二、更换时间.第一部分系统一、系统概述GZD(W微机型高频直流电源,是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源,为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元,电源的质量和系统的工作可靠性有显著提高,并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制,因此,它广泛的用于现代的无人职守变电所、发电厂,也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域,应用十分广泛。
二、系统组成GZD(W微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路五部分组成。
1、高频开关电源模块本厂高频开关电源模块是采用PW控制技术、高频逆变原理将输入的工频交流电源经工频整流―高频逆变―高频整流变换成优质直流电源的装置,为本直流电源系统核心部件。
其功用如下:a、为蓄电池组提供均充、浮充电电流;b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置,在交流电源中断或高频充电模块不能正常工作时向负载提供直流电能。
a、正常情况下处于受电工作状态,接受高频开关电源模块提供的均充/浮充电电流;b、在事故或大功率冲击用电负载工作时为用电设备提供电能。
3、微机监控单元a、用于蓄电池均、浮充电的智能化管理;b、监视整个直流电源系统并在系统出现异常时发出告警信息。
可监视的模拟量如:充电机电压、蓄电池(单只)组电压、蓄电池组电流、控制母线电压/电流、母线对地绝缘电压/绝缘电阻等重要数据及直流电源系统的正常/异常或事故等工作状态;c、控制充放电d、和上位机通讯联系,实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行,电压质量和系统可靠性大大提高2、系统采用了微机系统监控,实现了系统和蓄电池的智能化管理和远程通讯,可实现电站无人职守。
四、使用条件户内使用环境温度:-10 C -45 C湿度w 90%气压:80-100KPa海拔:2500米以下;五、规格及参数额定输入:380V ± 20%电压等级:220V蓄电池容量:65AH柜体数量:2面屏出线数量及容量:16回柜体颜色及尺寸:800X600X2260第二部分使用说明一、高频开关电源模块使用说明本厂高频开关电源模块是专为电力系统设计的一种高效率、高稳定性、高可靠性电源设备。
其采用高频谐振软开关功率变换技术,将工频交流380V俞入电源经整流、功率因数校正、滤波、高频逆变、隔离整流后变换成优质的直流电源输出,提供给蓄电池均、浮充电和直流负载。
本电源模块内部采用单片机控制技术,具有完备的过压、过流、短路保护功能及故障的自动检测和自动报警。
模块地址、输出、保护参数可直接由模块本体按键数字设定和修改亦受控于微机监控单元,模块输入/输出数据可由液晶显示模块直接读出。
本模块具有如下功能特点软开关启动技术,输出无浪涌支持带电、带负荷热插拔能承受300—460VA啲电网突变能承受超24小时的出口短路自主均流,共同调压充电电流、电压直接按键数字设定冗余设计任一模块退出不影响系统运行开放设计可无限叠加,在线扩容。
二、监控微机使用说明本直流电源柜系统采用的监控装置是艾默生PSM-E11型监控微机。
该监控微机内核采用系列单片机芯片,汉化液晶显示界面,面板操作按键,整机结构紧凑、轻便、规范。
功能完备、适用。
功用A、用于蓄电池均、浮充电的智能化管理及充、放电控制。
B、全面监视直流电源柜系统如:充电机电压、蓄电池组电压、蓄电池组电流、控制母线电压、母线绝缘等重要参数及直流电源系统的正常/异常/事故等工作状态;C、和上位机通讯联系,实现遥信、遥测上传。
三、系统操作使用说明1、系统送电操作步骤确认所有开关、断路器处于“分”位置;按蓄电池说明书要求正确连接好蓄电池组;将高频开关电源模块插入其专用支架插槽内并扣上锁扣;检查交流输入电源将双路进线装置选择开关打到“工作”位置,合高频开关电源模块交流输入开关;检查咼频开关电源模块输出是否正常、屏上表计是否对应且指示正常;合充电机输出开关,检查输出是否稳压在220V。
再次检查确认蓄电池组总开关或熔断器上、下桩头电压极性是否一致;投入蓄电池,检查屏上充、放电电流表偏移方向和指示是否正确;检查微机监视数据是否正确、有/无异常报警;启动微机均充电程序;合上相应的出线开关2、充、放电操作1)蓄电池充电为保证蓄电池满容量待命和活性,正常情况下蓄电池一直处于浮充电状态,并在必要时进行均充电正常情况下蓄电池一直处于浮充电状态系统每月定时一次启动均充电程序当运行中的12V阀控密封铅酸蓄电池之间电压值偏差大于0.6V时可人工手动启动均充电程序2)容量实验和活化放电(此项可根据用户选择有和无)为保证蓄电池活性、了解蓄电池容量,对已运行两年及两年以上的浮充电蓄电池每2~3年进行一次100%深度放电;已运行六年及六年以上的蓄电池每年进行一次100%深度放电。
容量试验可选择在春、秋天进行,为保证系统安全亦可根据具体情况选择在全所检修期,两组蓄电池可交替进行。
确认交流电源正常、高频电源模块正常及确保蓄电池放电结束后能正常充电实测充电机电压、电池组总电压、每个单电池电压并做好纪录,必要时实测蓄电池室环境温度,已备容量换算在微机监控装置上操作,启动容量考核程序实测电池组放电电流,如果实测值与微机监视显示值偏差大于0.1A,须先对微机校准加强对单电池监视并每隔半小时实测一次电池电压、做好放电纪录、绘制放电曲线当单个蓄电池电压下降到单体1.8V而整组蓄电池电压仍高于189V时,操作人员可根据具体情况选择手动停止放电或继续按既定程式放电;当单个蓄电池电压下降到单体1.75V时,操作人员手动停止放电转蓄电池均充电并对容量不足蓄电池做好标识纪录计算蓄电池组容量、完成放电曲线绘制监视充电情况,做好充电纪录。
若充电电流大于0.15C10A需下调充电电流至0.1C10A计算充电容量、完成充电曲线绘制对容量实验过程发现的容量不足额定80%的蓄电池进行处理处理方法:反复充电/放电2~3次以使其容量恢复到额定容量的80%以上;如无法恢复,应安排更换第三部分系统维护本厂GZD(W微机型高频直流电源柜系为无人职守变电所设计,正常情况除进行必要的巡视外无需专门维护。
有关蓄电池部分的维护请参阅蓄电池生产厂家提供的维护使用说明书。
一、首次投入运行使用请注意以下事项1、宜对直流屏作一般项常规检查我厂直流屏出厂前已进行过厂内调试并进行过严格的出厂检验,但直流屏在运输及安装移动过程中可能造成零部件的松脱、损坏,所以直流屏在首次投入运行使用前请对直流屏作一般项常规检查。
另外,出线接好后,上电前应作正、负极性检查,以免因电源正、负极性颠倒造成保护装置损坏。
2、直流屏操作维护人员在使用本厂产品前应对该产品作必要的了解并按本说明书的要求和步骤对直流屏进行操作维护。
3、蓄电池在正式投入前至少应至少充电72小时。
如需投运前进行蓄电池容量实验,请在蓄电池充电72小时后进行。
二、日常巡检内容1)高频充电装置巡检内容:三相交流输入电压是否平衡或缺相运行噪音有无异常输出电压/电流是否正常液晶显示是否正常散热器温度是否正常2)微机监控装置巡检内容:液晶显示是否正常键盘是否能灵活操作光标是否正常移动被监测数据能否正确显示监控装置和高频模块、电池数据采集模块、馈线支路检测绝缘单元及和上位机通讯是否正常是否能正常启动均充、活化、内阻检测程序3)蓄电池巡检内容:蓄电池单体电压值是否在正常范围整组蓄电池电压值是否在正常范围电池连接片有无松动、腐蚀壳体有无渗漏、变形极柱和安全阀周围是否有酸雾溢出蓄电池温度是否过咼4)系统巡检内容:面板是否有报警指示灯亮,监控装置“事件信息”菜单是否曾经有过事件报文信息充电电压、电池组电压/电流、母线电压是否在正常范围,面板仪表和微机监控是否正确指示或显示母线绝缘是否正常,有无馈线支路绝缘下降报警蓄电池开关、斩波器开关是否在“合”位母联开关是否在“分”位手动硅堆选择开关是否在最低档位,自动硅堆选择开关是否在“自动”档位监控装置的“高级设定”和“系统组态”菜单“ PASSWOR D否在“关”状态三、异常情况的处理直流屏系统在运行过程中出现如下异常,请按本说明书提供的方法进行处理。
如问题仍不能解决,请与本厂联系。
1、高频开关电源模块输出电压显示接近0V且输出电流为0A可能原因:模块内部保护处理方法:将故障模块退出运行1分钟再上电复位。
2、微机“死机” 可能原因:按键失灵或正在运行其它程序处理方法:将拔去微机电源插头1分钟后复位。
四、其它注意事项1、我厂直流屏出厂前根据本套系统配置已进行过厂内调试,用户无需再对高频开关电源模块进行输出调整,如确需调整,请参阅相关说明书。
注意:不适的调整可影响蓄电池及高频开关电源的正常使用。
2、如出现高频开关电源模块或微机故障,用户根据本说明书提供的方法确实无法将故障排除,请将故障部件退出,并及时通知本厂。
3、通常情况下用户每年需对蓄电池进行一次容量考核。
容量考核前请先确认交流电源正常且保证24小时不停电,以防止蓄电池容量放尽而交流停电导致保护失电等意外情况发生!第四部分蓄电池维护一、日常维护。
保持蓄电池室清洁卫生。
保持蓄电池、电池柜或电池架清洁卫生。
保持环境温度为5^30C。
检查蓄电池是否存在漏液现象。
检查蓄电池槽、盖有无损坏。
检查充电设备的浮充电压设定及输出指使是否正确二、月度维护在日常维护的基础上,作好以下维护工作:。
测量并记录蓄电池室环境温度。
测量并记录蓄电池之间或电池柜内的温度。
测量并记录充电设备的输出电流及电压。
测量并记录蓄电池组的总电压。
检查蓄电池极柱、连接线引出端子以及电池柜或电池架是否被腐蚀三、季度维护在月度维护的基础上,做好以下维护工作:。
测量并记录单体蓄电池电压。
测量并记录系统的总电压。
测量并记录部分蓄电池负极柱的温度:24V系统测量2只,48V 系统测量4只,以此类推四、年度维护在季度维护的基础上,做好以下维护工作:。
