光电编码器安装教程(易俊)

绝对式码盘增量式码盘
齿轮箱
多转绝对编码器霍尔元件
码盘
光源聚光镜
扫描掩模
刻度盘光电池
参考点
1.
操作时注意防静电，严禁用手接触接头处的导电部分。

3.
6.信号线的安装
1.编码器的安装
2.编码器的拆卸
转动速度高达
12,000
模拟真实的机床运动（一个测量系统为：
在电机内部
温度达到
(248
决定测量精度的主要因素有：1.
2.
3.
信号干扰
安装不当
系统精度：
•对内置轴承和内置定子联轴器的旋转编码器已包含在里面
•对采用分离式联轴器内置轴承的旋转编码器必须加上联轴器带入的误差
•对无内置轴承和的旋转编码器，其安装误差、驱动轴轴承误差和扫。

一、光电编码器安装安装要求：安装在主轴，与版辊同步，即版辊转动一周，光电编码器转动一周。

转动平稳无震动，高速旋转时不打滑。

检查：光电编码器安装完毕后，要进行正确性测试。

测试可以通过系统中的码盘测试一项来检测光电编码器的好坏。

也就是监测时系统显示有每道的脉冲数和系统检测到的机械速度。

编码器每转一圈应该有1000个脉冲。

输入实际版辊周长，点击开始，观察速度是否与机器上显示速度相符，脉冲数是否为1000。

注意事项：轻拿轻放，安装时请勿敲击。

尽量使用连轴节以实现软连接（编码器内部为精密玻璃仪器。

）二、控制单元安装安装步骤：1：打开塑料包装。

安装时防止金属尘屑进入顶部插座。

2：打开下部小盖。

3：将单元固定于机组正面，明显且易操作的地方。

注意事项：记录每组单元侧面编号，并且记录各个编号单元安装在那个机组，防止安装过程中损坏标签给后面调试工作带来不便。

三、光电眼安装：安装要求：1：打开封装，将光电眼固定在固定架上。

2：光电眼可以在方钢导辊上自由滑动。

3：详细要求参考右图所示四、机柜：安装要求：放置于收料端干燥通风处。

切忌雨淋。

尽量采用单独电源。

单独接地线。

注意事项：安装时轻拿轻放，开箱时禁止猛烈敲击五、显示器安装：安装要求：显示器在机柜内安装平稳，保证显示器电源接触良好。

确保显示器开关打开。

确保触摸屏控制盒接触良好。

注意事项：轻拿轻放。

六、大线安装：安装要求：1：使用单独线槽，与强电分离。

2：机器运转时绝对不能磨损或者挤压大线。

3：远离溶剂，防止腐蚀。

注意：在执行以下操作时，请切断电源，保证工具绝缘良好，严格遵守安全操作规程，仪器轻拿轻放。

现象一：电源接通后显示器无显示，但工控机运转正常。

原因：显示器电源没接好或者显示器开关没有打开。

方法：打开后盖，检查电源，打开显示器开关。

如果显示"NO SINGAL INPUT"请检查显示器到工控机蓝色插头是否接触良好。

现象二：工控机启动后报警。

原因：硬件故障，在运输过程正中颠簸，造成板卡松动。

光电编码器原理与安装光电编码器是一种常用于测量角度和位置的传感器设备。

它通过使用光电传感器和编码盘来监测物体的运动并转化为数字量，在自动化设备、机械加工、机器人等领域有着广泛的应用。

下面将介绍光电编码器的工作原理和安装方法。

光电编码器由一个光线发射器和一个光电传感器组成。

光线发射器通常发射一束红外光线，而光电传感器则用来接收光线并生成电信号。

编码盘是位于物体上的一个圆盘，上面有一系列的开关器件。

当物体运动时，编码盘上的开关器件会遮挡或透过光线，从而使得光电传感器接收到的光强发生变化。

1.增量式光电编码器：增量式光电编码器通过不断变化的光信号来测量运动轴的位置和速度。

它通常具有两个信号输出通道：一个是增量通道，用来测量速度，另一个是基准通道，用来确定位置。

2.绝对式光电编码器：绝对式光电编码器具有多个输出通道，可直接输出角度或位置信息。

它包含多个编码盘，每个编码盘上都有一个独立的编码器。

利用每个编码器的输出信号，可以直接确定物体的绝对角度或位置。

1.确定安装位置：根据实际需要确定光电编码器的安装位置。

通常情况下，光电编码器应尽量靠近被测物体，以减小误差。

2.安装固定支架：根据光电编码器的具体型号和要求，选择合适的固定支架，并将其固定在安装位置上。

确保固定支架稳固并与被测物体保持一定的距离。

3.安装光线发射器和光电传感器：将光线发射器和光电传感器固定在安装支架上。

通常情况下，光电传感器应与编码盘的光栅之间保持一定的距离，以确保准确测量。

4.安装编码盘：将编码盘安装在被测物体上，并与光电传感器对应位置对准。

注意安装时要保持编码盘与光电传感器之间的间隙适当。

5.连接电源和信号线：根据光电编码器的具体要求，将其连接到适当的电源和接收设备上。

确保电源和信号线连接正确，并进行必要的防护措施。

6.测试和校准：在安装完成后，进行必要的测试和校准。

检查光电编码器是否正常工作，并确认测量结果准确可靠。

总结：光电编码器是一种常用的测量角度和位置的传感器设备。

编码器的安装使用编码器是一种常见的软硬件工具，可以将各种类型的信息转换为数字信号。

在科学研究、工业生产、计算机应用等领域都有着广泛的应用。

本文主要介绍编码器的安装和使用方法。

安装编码器安装编码器的方法多种多样，下面我们将从以下几个方面进行介绍：选择编码器在安装编码器之前，首先要确定自己所需要的编码器类型。

常见的编码器类型有光电式编码器、磁电式编码器、机械式编码器等。

不同类型的编码器在安装方法上有所区别，因此选择合适的编码器至关重要。

在选购编码器时，需要考虑是否符合使用环境的要求、是否具有所需的精度和分辨率，以及通信接口是否兼容等因素。

系统要求在安装编码器之前，需要确定相应的系统要求。

通常，编码器的使用都需要特殊的软件和驱动程序，这些程序可能需要系统满足某些硬件和软件条件。

需要先查看编码器的手册或厂商提供的信息，确保自己的系统能够满足要求。

安装步骤大多数编码器都是通过插头连接电路或设备的。

因此，在安装编码器之前，需要确保插头的接口与设备的相应接口兼容，并注意插头的方向是否正确。

安装编码器的一般步骤如下：•将编码器插头插入相应设备的接口（如电机轴承处）。

•固定编码器。

•安装编码器电缆。

•进行测试。

安装编码器时需要严格按照对应设备的手册或者安装指南进行，尤其需要注意选择适配器的时候对于芯片是否适合电脑的版本进行选择。

如果在安装过程中遇到问题，可以参考相关的应用技术支持或尝试了解相关的资讯。

使用编码器使用编码器需要先正确地连接并配置编码器。

一旦安装完成并连接到正确的系统接口，就可以使用相关的软件进行编码器的管理和操作了。

驱动程序编码器的驱动程序是使编码器与计算机或其他设备连接的必要程序。

驱动程序的安装方法有很多种，可以通过光盘、官方网站下载、操作系统的插件库等方式安装。

需要注意的是，在安装驱动程序之前，要关闭开发板端口占用程序，防止驱动程序安装失败。

同时，要将设备与计算机或其他设备进行正确连接。

编码器软件编码器软件通常可以提供以下功能：•实时获取编码器当前位置。

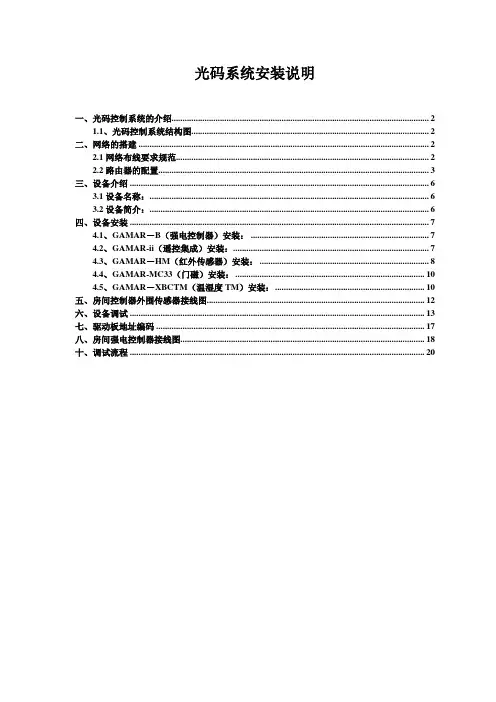

光码系统安装说明一、光码控制系统的介绍 (2)1.1、光码控制系统结构图 (2)二、网络的搭建 (2)2.1网络布线要求规范 (2)2.2路由器的配置 (3)三、设备介绍 (6)3.1设备名称： (6)3.2设备简介： (6)四、设备安装 (7)4.1、GAMAR－B（强电控制器）安装： (7)4.2、GAMAR-ii（遥控集成）安装： (7)4.3、GAMAR－HM（红外传感器）安装： (8)4.4、GAMAR-MC33（门磁）安装： (10)4.5、GAMAR－XBCTM（温湿度TM）安装： (10)五、房间控制器外围传感器接线图 (12)六、设备调试 (13)七、驱动板地址编码 (17)八、房间强电控制器接线图 (18)十、调试流程 (20)一、光码控制系统的介绍1.1、光码控制系统结构图光码节能控制系统，是基于当今最先进的嵌入式技术而构建的一套硬件与软件相结合的酒店节能与管理系统，为酒店行业、高档写字楼提供整体的节能解决方案，系统由节能控制器、外部传感器以及后端管理程序组成（参考图表1）。

图表1光码控制系统结构图二、网络的搭建为了使光码控制器正常运行，首先需要搭建网络系统，搭建网络系统使用的材料为5类非屏蔽双绞线。

2.1网络布线要求规范光码系统的布线要严格按照房屋建筑的布线要求布线。

走廊布线要过桥架（弱电桥架），如果桥架走线困难必须穿PVC管不能将线裸露在天花上。

房间走线同样要求穿PVC管与软管配合使用，维修口处设备和线材必须捆扎整齐。

从房间主机控制器（GAMAR-A）设备到走廊通讯器(GAMAR-W)设备之间的网线最长距离不能超过30米。

2.2路由器的配置登录WEB管理界面▲：打开新的IE浏览器在地址栏中输入192.168.1.1，然后按回车键▲：在弹出的对话框中输入默认的用户名和密码，左键单击确认▲：单击确定后，选择高级设置, 入设置路由器界面▲：路由器登录用户名和密码的设置选择系统管理中的修改密码选项，其中用户名称设置为admin,新密码为cdgmzn,确认密码cdgmzn现在分为两部分设置，IP地址最后一位是基数（192.168.3.n，n为单数）和最后一位是偶数的路由器为192.168.3.x ，x为偶数▲：IP地址为192.168.3.1的路由器设置因为此路由器还可以做为外网接入口路由器，所以设置有特殊要求。

我上次做过一个。

好像用计数器转到寄存器里后，正转是正数的，寄存器里可以计数值的。

但
是反转好像是负值，寄存器里不能计数值。

回复引用举报
wyb2866255
个人主页 给TA 发消息 加TA 为好友 发表于：2011-06-17 22:26:26 14
楼
编码器输出的A 、B 二路脉冲，其相位相差90度，见下图：
上图左侧波形为编码器正转输出波形，从图中可见，A 路波形引前B 路波形90度，即当B 路脉冲由0上跳为1时，A 路脉冲已是高电位（见红色箭头所指处）。

上图右侧波形为编码器反转输出波形，从图中可见，A 路波形滞后B 路波形90度，即当B 路脉冲由0上跳为1时，A 路脉冲已是低电位（见红色箭头所指处）。

利用上述这两个特点，可用S7-200编程（见上图的下侧梯形图），用Q1.0置位与复位状态来判断编码器的正转与反转：Q1.0=1为正传，Q1.0=0为反传。

回复引用举报 wyb2866255 个人主页 给TA 发消息 加TA 为好友 发表于：2011-06-18 06:44:05 15
楼
补充：利用上述这两个特点，用S7-200编程，可对编码器正反转输出的脉冲自动进行进行加减计数。

见下图：
回复引用举报
该放手时就放手个人主页给TA发消息加TA为好友发表于：2011-06-18 09:55:09 16
楼
PLC中有高速计数器，可以设置成各种模式，其中包括AB正交脉冲，可以根据计数器的数字是增加后者减少来判断方向，有的PLC有判断速度的指令，也可以判断正反转！。

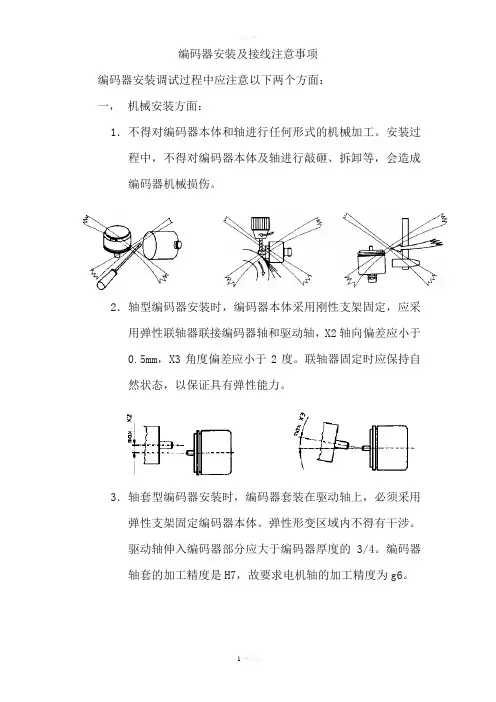

编码器安装及接线注意事项编码器安装调试过程中应注意以下两个方面：一，机械安装方面：1．不得对编码器本体和轴进行任何形式的机械加工。

安装过程中，不得对编码器本体及轴进行敲砸、拆卸等，会造成编码器机械损伤。

2．轴型编码器安装时，编码器本体采用刚性支架固定，应采用弹性联轴器联接编码器轴和驱动轴，X2轴向偏差应小于0.5mm，X3角度偏差应小于2度。

联轴器固定时应保持自然状态，以保证具有弹性能力。

3．轴套型编码器安装时，编码器套装在驱动轴上，必须采用弹性支架固定编码器本体。

弹性形变区域内不得有干涉。

驱动轴伸入编码器部分应大于编码器厚度的3/4。

编码器轴套的加工精度是H7，故要求电机轴的加工精度为g6。

二，电气接线方面：1.电气接线应按照编码器接线色标和信号的对应关系正确联接，不得将编码器信号线短接到电源端，电源线接线时应避免短路现象。

2.未使用信号线应进行单独绝缘处理，防止发生短路。

3.电缆对接处应采用接线端子连接，接线应牢靠，避免发生电气意外。

4.编码器信号电缆布线应避免与动力线缆混布于同一电缆槽架，这样会对编码器信号造成干扰，影响编码器信号反馈。

现场判断编码器好坏的方法：1.给编码器通电后，使用示波器查看输出通道A和B的输出波形。

如图，当示波器查看的编码器信号通道输出波形正常，电压伏值正常时，表示编码器工作正常。

否则，表示编码器存在接线故障或编码器本身有故障。

2.使用万用表判断编码器：给编码器通电后，使用万用表分别测量A和B通道与电源负的电压。

当编码器运转时，测得的输出电压为标准输出电压的1/2时，表示编码器通道有输出，编码器能够正常工作。

否则如果只能测量到0V，或高电平，表示编码器接线故障或编码器故障。

欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

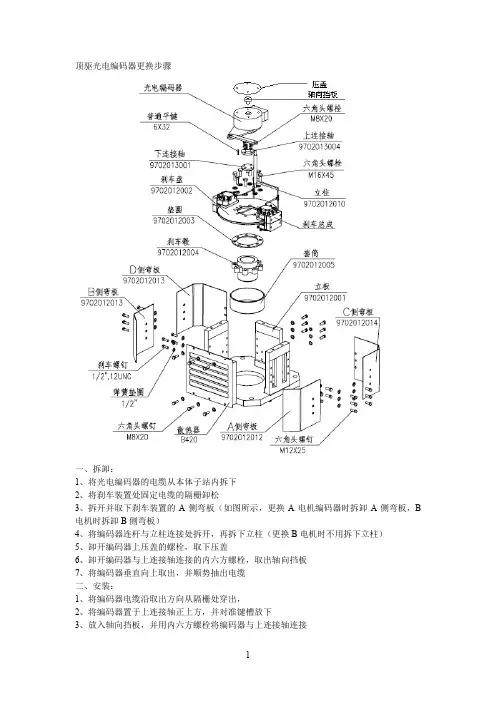

顶驱光电编码器更换步骤
一、拆卸：
1、将光电编码器的电缆从本体子站内拆下
2、将刹车装置处固定电缆的隔栅卸松
3、拆开并取下刹车装置的A侧弯板（如图所示，更换A电机编码器时拆卸A侧弯板，B 电机时拆卸B侧弯板）
4、将编码器连杆与立柱连接处拆开，再拆下立柱（更换B电机时不用拆下立柱）
5、卸开编码器上压盖的螺栓，取下压盖
6、卸开编码器与上连接轴连接的内六方螺栓，取出轴向挡板
7、将编码器垂直向上取出，并顺势抽出电缆
二、安装：
1、将编码器电缆沿取出方向从隔栅处穿出，
2、将编码器置于上连接轴正上方，并对准键槽放下
3、放入轴向挡板，并用内六方螺栓将编码器与上连接轴连接
4、安装编码器上压盖，并用螺栓固定
5、安装立柱，并将编码器连杆与立柱连接
6、将刹车装置内多余的编码器电缆顺出，并用隔栅固定
7、安装好刹车装置的A侧弯板
8、将编码器的电缆连接到本体子站内，顺好并固定电缆。

2024年正确安装和使用光电保护器首先，光电保护器是一种安全设备，用于监测光线状态并触发相应的安全措施。

安装和使用光电保护器需要遵循以下步骤：
1. 定位安装位置：根据所需的监测范围和安全要求，确定光电保护器的安装位置。

通常情况下，光电保护器应该安装在需要保护的区域的边缘或入口处。

2. 固定安装座和支架：根据光电保护器的型号和要求，使用适当的工具将安装座和支架固定在所选位置上。

3. 连接电源和信号线：将光电保护器的电源线和信号线连接到适当的电源和控制设备上。

确保电源和信号线的接线正确无误。

4. 调整光电保护器：根据光电保护器的说明书，调整其灵敏度和监测范围，确保其能够准确地检测到物体的存在和光线状态的变化。

5. 进行功能测试：完成安装后，进行功能测试以确保光电保护器能够正常工作。

测试时可以使用人的手或其他物体进行触发，观察光电保护器是否能够正确地检测到并触发安全措施。

6. 进行定期维护：定期检查光电保护器的工作状态并进行维护和清洁，以确保其始终保持良好的工作性能。

请注意，以上是一般的安装和使用光电保护器的步骤，具体操作可能因不同的光电保护器型号和厂商而有所不同。

建议您在安装前仔细阅读光电保护器的使用说明书，并按照厂商的指导进
行操作。

如果遇到任何问题或困惑，建议您咨询专业人士或厂商提供的技术支持。

一种光电编码器动码盘组装设备及组装方法与流程光电编码器动码盘是一种用于测量、转换和读取旋转角度的装置。

它由动码盘和光电传感器组成，通过光电传感器检测动码盘上的光栅来获取角度信息。

下面介绍一种光电编码器动码盘的组装设备及组装方法与流程。

设备：1. 动码盘制造设备：用于制造动码盘，包括材料切割、孔加工、光栅激光刻写等工艺。

2. 光电传感器制造设备：用于制造光电传感器，包括芯片封装、引线焊接等工艺。

3. 动码盘组装设备：用于将动码盘和光电传感器组装在一起，包括定位装置、贴合装置、焊接装置等。

4. 测试设备：用于测试组装完成的光电编码器动码盘的性能，包括角度精度、信号稳定性等。

组装方法与流程：1. 制备动码盘：使用动码盘制造设备对材料进行切割、孔加工等工艺，制备出符合要求的动码盘。

2. 制备光电传感器：使用光电传感器制造设备对芯片进行封装、引线焊接等工艺，制备出符合要求的光电传感器。

3. 固定动码盘：将动码盘固定在动码盘组装设备的定位装置上，确保动码盘的位置准确。

4. 定位光电传感器：将光电传感器放置在动码盘组装设备上的定位装置上，使其与动码盘位置相对应。

5. 贴合动码盘与光电传感器：使用贴合装置将动码盘和光电传感器贴合在一起，确保二者之间的精确匹配。

6. 焊接动码盘与光电传感器：使用焊接装置对动码盘和光电传感器进行焊接，确保二者之间的电连接可靠。

7. 测试：将组装完成的光电编码器动码盘转接到测试设备上进行测试，检测其角度精度、信号稳定性等性能指标。

8. 包装：对通过测试的光电编码器动码盘进行包装，以便于存储和运输。

以上就是一种光电编码器动码盘组装设备及组装方法与流程的简要介绍，具体的设备和流程可以根据实际情况进行调整和优化。

编码器安装拆卸操作指导编码器安装拆卸操作指导请在安装/拆卸编码器前认真阅读如下注意事项：1）需确认控制柜可靠接地，编码器与编码器线连接时可靠接地；2）接触编码器时需佩戴有线静电手环；3）禁止编码器在装配、使用过程中，带电插、拔编码器连接线；4）禁止手指接触编码器针脚或电路板；5）编码器线插、拔时，严禁直接拽、拉编码器线，以免内部芯线被拉断或发生损伤。

应捏紧编码器线端子头部进行插、拔操作；6）应尽量避免编码器连接线的反复插拔；7）严禁敲击编码器任何部位，以免造成编码器码盘受损或发生碎裂。

8）非专业操作人员，严禁安装、拆卸编码器，以免造成不必要的损失。

1．佩戴静电手环（一般控制柜中均配备）在对编码器的操作过程中，操作者必须佩戴静电手环（现场无静电手环时可用金属导线将手与设备金属外壳连接）。

2．编码器安装（不带编码器短线的连接配置）1）将编码器的锥轴套入转轴的锥孔，用M 5×50的螺栓将编码器与转轴连接，要求拧紧力矩为Md=5Nm ；2）将编码器转动一下（若转动不灵活，则应检查螺栓是否装偏），再将编码器的涨紧螺栓拧紧，要求拧紧力矩为Md=0.65Nm （推荐值）.M5×503)按照图示方法安装编码器线,并装上编码器后盖。

注意：编码器线插入时，一定要对准针脚，慢慢插入，不能用力过猛使针脚变形。

3.编码器安装（带编码器短线的连接配置）1）将编码器长线的DB15公头连接到短线的DB15母头上；2）如下图，将长线的DB15公头上的螺钉锁紧。

4．编码器拆卸1）先将编码器后盖取下，再将M5×50的螺栓拧出2～3牙；2）如图所示，再用M10×(50～100mm)的六角螺栓拧入(M10螺栓拧入时切不可拧偏,否则会损伤编码器),将编码器顶出，编码器顶出后再拆下M10螺栓即可。

注意：当M10螺栓顶到M5×50中心螺栓时需缓慢拧入，拧入深度为2～3牙(M10螺栓拧入需缓慢拧入不易用力),此时编码器将会被顶出一部分；再次将M10螺栓拧出，将M5中心螺栓拧出2－3牙，编码器将会再次被顶出一部分。
