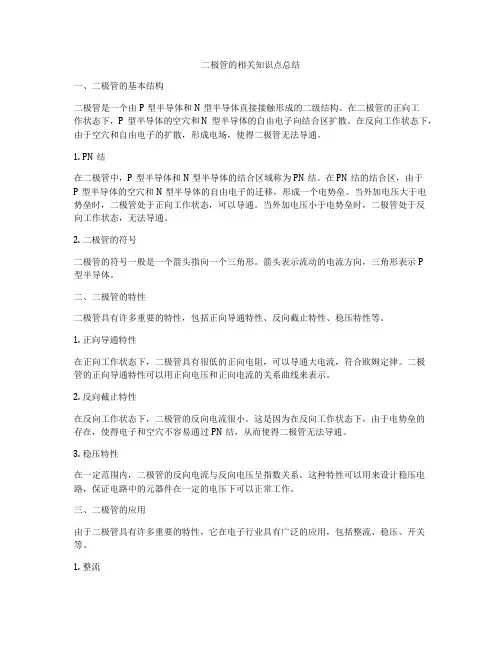

二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件,它由P型半导体和N型半导体组成。
二极管具有正向导通和反向截止的特性,可以用来控制电流的流动。
2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形,三角形代表P型半导体,箭头代表电流方向,直线代表N型半导体。
3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。
当二极管处于正向偏置状态时,电子从N区域向P区域流动,空穴从P区域向N区域流动,形成电流,使二极管导通;当二极管处于反向偏置状态时,电子和空穴被PN结内的电场阻挡,导致电流无法通过,使二极管截止。
二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成,通过扩散、合金和外加金属等工艺加工而成。
二极管的外部通常包裹着玻璃或者塑料等绝缘材料。
2. 二极管的特性二极管具有正向导通和反向截止的特性。
在正向导通状态下,二极管具有低电阻,可以导通电流;在反向截止状态下,二极管具有高电阻,不能导通电流。
3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时,二极管的电压和电流之间的关系曲线。
在正向偏置状态下,二极管的电压随着电流增大而增大;在反向偏置状态下,二极管的电压非常小,电流也非常小。
三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求,二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。
2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。
3. 二极管的选择在实际电路设计中,需要根据具体的要求和条件来选择适合的二极管。
例如,对于开关电路,一般会选择反向恢复二极管;对于高频电路,需要选择高频二极管。
四、应用领域1. 电源和稳压器二极管可以作为整流器,将交流电转换为直流电;也可以作为稳压二极管,用来稳定电压。
二极管基础知识详解
二极管是一种常用的电子元器件,具有单向导电性,只允许电流从一个方向流过。
下面详细解释二极管的基础知识:
1.二极管的种类:二极管可以根据材料、用途、型号等多种方式进行分
类。
常见的二极管包括硅二极管、锗二极管、肖特基二极管等。
2.二极管的单向导电性:二极管具有单向导电性,即只有在一定的电压
和电流方向下才能导通。
反向电压作用下,二极管呈现高阻态,电流很小,甚至可以忽略不计。
3.二极管的反向电流:当二极管两端加上反向电压时,会有一个很小的
反向电流流过二极管,这个反向电流主要是二极管内部的PN结反向漏电所引起的。
反向电流的大小对于二极管的性能和功耗有很大的影响。
4.二极管的伏安特性:二极管的伏安特性曲线表示了二极管两端电压和
通过电流之间的关系。
二极管的伏安特性曲线是非线性的,在不同的方向下具有不同的电阻值。
5.二极管的主要参数:二极管有很多参数,其中一些重要的参数包括最
大正向电流、最大反向电压、最大反向电流等。
在选择和使用二极管时,需要根据这些参数进行考虑。
6.二极管的应用:二极管广泛应用于各种电子电路中,如整流电路、稳
压电路、开关电路等。
二极管可以用来控制电流方向、保护电路等。
总之,二极管是电子工程中非常重要的一种元器件,了解二极管的基本知识对于电子工程设计和应用具有重要意义。

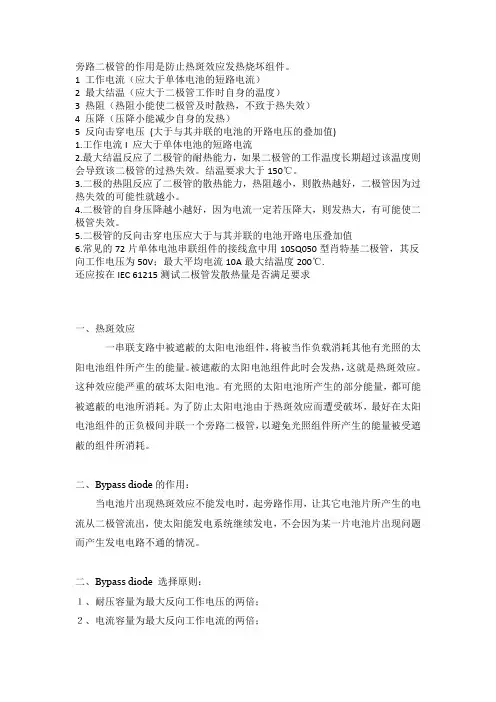

旁路二极管的作用是防止热斑效应发热烧坏组件。
1 工作电流(应大于单体电池的短路电流)2 最大结温(应大于二极管工作时自身的温度)3 热阻(热阻小能使二极管及时散热,不致于热失效)4 压降(压降小能减少自身的发热)5 反向击穿电压(大于与其并联的电池的开路电压的叠加值)1.工作电流I 应大于单体电池的短路电流2.最大结温反应了二极管的耐热能力,如果二极管的工作温度长期超过该温度则会导致该二极管的过热失效。
结温要求大于150℃。
3.二极的热阻反应了二极管的散热能力,热阻越小,则散热越好,二极管因为过热失效的可能性就越小。
4.二极管的自身压降越小越好,因为电流一定若压降大,则发热大,有可能使二极管失效。
5.二极管的反向击穿电压应大于与其并联的电池开路电压叠加值6.常见的72片单体电池串联组件的接线盒中用10SQ050型肖特基二极管,其反向工作电压为50V;最大平均电流10A最大结温度200℃.还应按在IEC 61215测试二极管发散热量是否满足要求一、热斑效应一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
二、Bypass diode的作用:当电池片出现热斑效应不能发电时,起旁路作用,让其它电池片所产生的电流从二极管流出,使太阳能发电系统继续发电,不会因为某一片电池片出现问题而产生发电电路不通的情况。
二、Bypass diode 选择原则:1、耐压容量为最大反向工作电压的两倍;2、电流容量为最大反向工作电流的两倍;3、结温温度应高于实际结温温度;4、热阻小;5、压降小;三、实际结温温度测量方法:把组件放在75度烘箱中至热稳定,在二极管中通组件的实际短路电流,热稳定后(例如1h),测量二极管的表面温度,根据以下公式计算实际结温:Tj=Tcase + R*U*I其中R为热阻系数,由二极管厂家给出,Tcase是二极管表面温度(用热电偶测出),U是二极管两端压降(实测值),I为组件短路电流。
二极管的基础知识和参数选择二极管(Diode)是一种用于电路中的电子元件,具有只允许电流单向通过的特性。
它由一个P型半导体和一个N型半导体构成,通过简单的PN结构实现。
本文将介绍二极管的基础知识和参数选择。
一、二极管的工作原理二极管通过PN结构实现单向导电。
当二极管处于正向偏置(即P型半导体为正电压,N型半导体为负电压)时,电子从N型区域跨越PN结,进入P型区域。
同时P型区域的空穴也会从P型区域跨越PN结,进入N型区域。
这样形成了电流通过的路径,二极管处于导通状态。
而当二极管处于反向偏置(即P型半导体为负电压,N型半导体为正电压)时,电子和空穴都受到电场的阻挡,无法通过PN结,此时二极管处于截止状态。
二、二极管的常见参数1. 正向电压降(Forward Voltage Drop,VF):正向电压降是指二极管在正向偏置时,所需的最小电压,才能使其开始导通。
不同材料和型号的二极管正向电压降会有所不同。
2. 反向击穿电压(Reverse Breakdown Voltage,VR):反向击穿电压是指二极管在反向偏置时,达到截止状态的最大电压。
超过这个电压,二极管会发生击穿,形成可导通通路。
3. 最大正向电流(Maximum Forward Current,IFM):最大正向电流是指二极管正向导通时,能够通过的最大电流。
超过了这个电流,二极管可能发生过热损坏。
4. 最大功耗(Maximum Power Dissipation,Pd):最大功耗是指二极管能够承受的最大功率。
超过了这个功率,二极管可能发生过热损坏。
5. 反向恢复时间(Reverse Recovery Time,TRR):反向恢复时间是指二极管由导通状态切换到截止状态所需的时间。
这个时间越短,二极管切换的速度越快。
1. 整流器(Rectifier):二极管最常见的应用是作为整流器,将交流电转换成直流电。
在选择二极管时,需要考虑其正向电压降和最大正向电流,以确保能够满足所需的电压和电流要求。
二极管基础必学知识点以下是学习二极管基础知识时必须了解的几个重要概念和知识点:1. 二极管的结构:二极管是一种由P型半导体和N型半导体组成的器件。
P型半导体具有正电荷载流子(空穴),N型半导体具有负电荷载流子(电子)。
2. PN结:当P型半导体与N型半导体通过直接接触形成结构时,形成的结构称为PN结。
在PN结中,P型半导体的载流子与N型半导体的载流子会发生扩散,形成一个电场区域,使得P型区域形成一个正电荷区(P区),N型区域形成一个负电荷区(N区)。
3. 二极管的正向偏置和反向偏置:当二极管的P区连接正电压而N区连接负电压时,电场区域会扩大,电子会从N区向P区运动,形成电流。
这种情况下,二极管处于正向偏置状态。
反之,当P区连接负电压而N区连接正电压时,电子会从P区向N区运动,不会形成电流。
这种情况下,二极管处于反向偏置状态。
4. 二极管的导通和截止状态:在正向偏置下,二极管的P区和N区之间的电场有效扩展,形成了一个导电通道。
此时二极管处于导通状态,可以通过电流。
在反向偏置下,电场区域不会扩大,电流无法通过二极管,此时二极管处于截止状态。
5. 二极管的正向电压降和反向电流:在正向偏置状态下,二极管上会出现一个正向电压降(一般约为0.7V),称为正向压降。
反向偏置状态下,只有很小的漏电流(反向漏电流)能够通过二极管。
6. 二极管的应用:由于二极管具有只允许电流单向通过的特性,因此可以用于整流电路,将交流电信号转换为直流电信号。
此外,还可以用于电压稳压器、开关、逻辑门等电路中。
以上是学习二极管基础知识时必须了解的几个重要概念和知识点。
在深入学习二极管原理和应用时,还需要了解二极管的特性曲线、温度对二极管的影响、二极管的灵敏度等内容。
二极管基础知识二极管基础知识二极管是一种简单但非常重要的电子器件。
它有许多不同的应用和用途,从电源管理到通信系统。
了解二极管的基础知识对于理解现代电子学至关重要。
下面,我们将介绍二极管的基础知识,包括如何工作以及构建与使用二极管的一些提示。
一、什么是二极管二极管是一种电子器件,通常由半导体材料制成。
它由两个区域组成,其中一个区域富余电子,另一个区域缺乏电子(空穴)。
在合适的电路中,二极管允许电流在一个方向上流通,而在反向时则阻止电流的流动。
二、如何工作当一个电压施加在二极管的导电区域上,就会形成一个电场。
如果施加的电压超过了二极管的阈值电压(约为0.6V至0.7V),这个电场就足以克服材料的禁带宽度,泵出电子和空穴从而在二极管中形成电流。
这种电流流向负电极,因为负电极是阴极,它吸引了电子。
当反向电压施加在二极管的导电区域上时,由于没有足够的电场来克服禁带宽度,电子和空穴在二极管中不会产生电流。
这时,没有电流流过二极管,所以它会用来作为开关和保护元件。
三、常见的二极管种类1. 硅二极管(Si)硅二极管广泛使用于大多数应用中,包括通信、消费电子、电源管理和自动化控制。
硅二极管还在宽温度范围内,具有良好的性能和尺寸优势。
2. 锗二极管(Ge)锗二极管又称电子对管,已逐渐被硅二极管所取代。
锗二极管具有较低的噪声水平和敏感性,用于特殊应用,如电视机中的高频放大器。
3. 隧道二极管隧道二极管是一种狭义二极管,它可以在负温度系数区域实现高速,超高频和超低功率操作。
隧道二极管还可以用于数字电路中,如超高速运算放大器,高速开关和定时器中。
4. 光电二极管光电二极管是一种特殊类型的二极管,它是利用光电效应来转换光能为电能或电能为光能的半导体器件,广泛用于光通信、自动光控制、光电转换、机器视觉和人工智能等领域。
四、二极管的应用由于二极管在电路中具有单向导电性的特点,所以它可以被用于很多不同的应用,例如:1. 整流器二极管可以用作整流器,使交流电信号转化为直流电信号。
二极管基础知识-分类,应用,特性,原理,参数二极管的特性与应用几乎在所有的电子电路中,都要用到半导体二极管,它在许多的电路中起着重要的作用,它是诞生最早的半导体器件之一,其应用也非常广泛。
二极管的应用1、整流二极管利用二极管单向导电性,可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件二极管在正向电压作用下电阻很小,处于导通状态,相当于一只接通的开关;在反向电压作用下,电阻很大,处于截止状态,如同一只断开的开关。
利用二极管的开关特性,可以组成各种逻辑电路。
3、限幅元件二极管正向导通后,它的正向压降基本保持不变(硅管为0.7V,锗管为0.3V)。
利用这一特性,在电路中作为限幅元件,可以把信号幅度限制在一定范围内。
4、继流二极管在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管在收音机中起检波作用。
6、变容二极管使用于电视机的高频头中。
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结,在其界面处两侧形成空间电荷层,并建有自建电场。
当不存在外加电压时,由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时,p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,称为二极管的击穿现象。
二极管的类型二极管种类有很多,按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。
根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管等。
按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。
二极管基本知识点一、引言二极管是一种常见的电子元件,也是电子电路中最简单的一种元件。
它具有只允许电流在一个方向上通过的特性,常用于整流、开关和电压稳定等电路中。
本文将从二极管的结构、工作原理、特性及应用等方面进行介绍。
二、二极管的结构二极管通常由P型和N型半导体材料组成。
P型半导体中的电子数目少于空穴数目,而N型半导体中的电子数目多于空穴数目。
这种结构使得二极管的一个端口形成P-N结。
在P-N结附近形成的空间区域称为耗尽区,其中几乎没有可自由移动的载流子。
三、二极管的工作原理1. 正向偏置:当二极管的P端接上正电压,N端接上负电压时,P 端的空穴将向N端的电子进行扩散,形成电子空穴对。
这些载流子通过耗尽区域,形成电流流动。
此时,二极管处于正向导通状态。
2. 反向偏置:当二极管的P端接上负电压,N端接上正电压时,P 端的空穴将被电场推向耗尽区,而N端的电子将被电场推向P端。
由于耗尽区几乎没有可自由移动的载流子,所以几乎没有电流流动。
此时,二极管处于反向截止状态。
四、二极管的特性1. 正向压降:在正向导通状态下,二极管会产生一个正向压降,一般为0.6V至0.7V。
这是因为在二极管导通时,耗尽区的电压降会抵消部分外加电压。
2. 反向击穿电压:在反向截止状态下,当加到二极管上的反向电压超过一定值时,二极管会发生反向击穿现象,导致电流突然增大。
这可能会损坏二极管,因此需要注意反向击穿电压的限制。
3. 截止频率:二极管具有一定的响应速度,即截止频率。
截止频率是指二极管能够快速切换的最高频率,超过该频率时,二极管无法正常工作。
五、二极管的应用1. 整流器:二极管的正向导通特性使其常用于电源电路中的整流器,将交流电转换为直流电。
2. 开关:二极管的正向导通和反向截止特性可用于开关电路,如逻辑门电路和时序电路中。
3. 电压稳定器:二极管的正向压降稳定特性使其成为电压稳定器的关键元件,用于稳定电路中的电压。
4. 光电二极管:在光电二极管中,二极管的P-N结暴露在光线中,当光线照射到P-N结上时,会产生电流。
二极管知识讲解
1、基本概念
二极管由管芯、管壳和两个电极构成。
管芯就是一个PN结,在PN结的两端各引出一个引线,并用塑料、玻璃或金属材料作为封装外壳,就构成了晶体二极管,如下图所示。
P区的引出的电极称为正极或阳极,N区的引出的电极称为负极或阴极。
1.1、二极管的伏安特性
二极管的伏安特性是指加在二极管两端电压和流过二极管的电
流之间的关系,用于定性描述这两者关系的曲线称为伏安特性曲线。
通过晶体管图示仪观察到硅二极管的伏安特性如下图所示。
1.2、正向特性
1)外加正向电压较小时,二极管呈现的电阻较大,正向电流几乎为零,曲线OA段称为不导通区或死区。
一般硅管的死区电压约为0.5伏, 锗的死区电压约为0.2伏,该电压值又称门坎电压或阈值电压。
2)当外加正向电压超过死区电压时,PN结内电场几乎被抵消,
二极管呈现的电阻很小,正向电流开始增加,进入正向导通区,但此时电压与电流不成比例如AB段。
随外加电压的增加正向电流迅速增加,如BC段特性曲线陡直,伏安关系近似线性,处于充分导通状态。
3)二极管导通后两端的正向电压称为正向压降(或管压降),且几乎恒定。
硅管的管压降约为0.7V,锗管的管压降约为0.3V。
1.3、反向特性
1)二极管承受反向电压时,加强了PN结的内电场,二极管呈现
很大电阻,此时仅有很小的反向电流。
如曲线OD段称为反向截止区,此时电流称为反向饱和电流。
实际应用中,反向电流越小说明二极管的反向电阻越大,反向截止性能越好。
一般硅二极管的反向饱和电流在几十微安以下,锗二极管则达几百微安,大功率二极管稍大些。
2)当反向电压增大到一定数值时(图中D点),反向电流急剧加大,进入反向击穿区,D点对应的电压称为反向击穿电压。
二极管被击穿后电流过大将使管子损坏,因此除稳压管外,二极管的反向电压不能超过击穿电压。
2、整流电路
2.1、单向半波整流电路
二极管就像一个自动开关,u2为正半周时,自动把电源与负载
接通,u2为负半周时,自动将电源与负载切断。
因此,由下图可见,负载上得到方向不变、大小变化的脉动直流电压uo如下图所示。
由于该电路只在u2的正半周有输出,所以称为半波整流电路。
如果将整流二极管的极性对调,可获得负极性的直流脉动电压。
2.2、全波整流电路
整流原理:
设变压器二次侧的电压为:
1)当u2为正半周时,A点电位最高,V点电位最低,二极管V1和V3导通,V2和V4截止,电流的通路是 A→V1→RL→V3→B。
2)当u2为负半周时,B点电位最高,A点电位最低,二极管V2和V4导通,V1和V3截止,电流的通路是 B→V2→RL→V4→A。
可见,在u2变化的一个周期内,负载RL上始终流过自上而下的电流,其电压和电流的波形为一全波脉动直流电压和电流,如下图所示。
3、滤波电路
整流电路将交流电变为脉动直流电,但其中含有大量的交流成分(称为纹波电压)。
为此需要将脉动直流中的交流成分滤除掉,这一过程称为滤波。
3.1、电容滤波
电容滤波的特点为:
1)输出电压平均值的大小与滤波电容C及负载电阻RL的大小有关,C的容量或RL的阻值越大,其放电速度越慢,输出电压也越大,
滤波效果越好。
2)在采用大容量滤波电容时,接通电源的瞬间充电电流特别大。
电容滤波器结构简单,负载直流电压UL较高,纹波也较小,但是输出特性较差,故适用于负载电压较高,负载变动不大的场合。
参数选择:
1) 输出电压:UL=U2(半波) UL=1.2*U2(全波或桥式)
2) 电容的选择:C>=(0.03~0.05)/RL
3) 二极管的选择:Urm=1.41*U2
3.2、电感滤波
电感滤波器特点:由于自感电动势的作用使二极管的导通角比电容滤波电路时增大,流过二极管的峰值电流减小,外特性较好,带负载能力较强。
电感滤波电路主要用于电容滤波器难以胜任的大电流负载或负载经常变化的场合,在小功率电子设备中很少使用。
对直流分量: XL=0 相当于短路,电压大部分降在RL上。
对谐波分量: f 越高,XL 越大,电压大部分降在XL上。
因此,在输出端得到比较平滑的直流电压。
当忽略电感线圈的直流电阻时,输出平均电压约为:UL=0.9U2
3.3、RC – pai型滤波
在电流较小、要求不高的情况下,常用电阻代替电感L,构成RC-pai型滤波器。
它成本低、体积小,滤波效果好。
但由于电阻要消耗功率,所以电源的损耗功率较大,电源的效率降低,一般适用于输出电流小的场合。
4、稳压二极管
当稳压二极管工作在反向击穿状态下,当工作电流Iz在Izmax和Izmin之间时,其两端电压近似为常数。
5、二极管的分类。
