工程定位测量、放线、水准点引测经过记录表

天津市建筑工程施工质量验收资料管理规程实施指南一．施工单位用表1.图纸会审、设计变更、洽商记录：津资K-12.施工日志：津资K-53.施工记录：推荐用表4.住宅工程质量分户验收表：津资E-15.土建工程质量分户验收记录表：E-26.室内主要空间尺寸抽测记录表：津资E-37.建筑给排水及采暖工程质量分户验收记录表：津资E-48.建筑电气工程质量分户验收记录表：津资E-59.建筑工程施工质量验收资料的验收与移交及附表1、施工现场质量管理检查记录：津资统表零2、单位（子单位）工程质量竣工验收记录：津资统表一3、单位（子单位）工程质量控制资料验收记录：津资统表二4、单位（子单位）工程质量控制资料验收记录：津资统表二续表5、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录：津资统表三6、单位（子单位）工程观感质量检查记录：津资统表四7、（主体）分部（子分部）工程验收记录：津资统表五8、（砖砌体）分项工程质量验收记录：津资统表六9、砖砌体工程检验批质量验收记录建筑与结构工程填写说明1、工程定位测量、放线、水准点引测记录：津资K4-12、工程定位测量、放线、水准点引测经过记录：津资K4-23、技术复核记录：津资K4-34、原材料（构配件）进场验收记录：津资K4-45、常用进场材料管理要求6、钢筋材料汇总表：津资K-27、焊接检（试）验报告汇总表：津资K-38、常用施工试验报告及见证检测报告9、混凝土试块试验报告汇总表：津资K4-510、混凝土强度检验评定表：津资K4-611、砂浆抗压强度评定、试验报告汇总表：津资K4-712、定位技术复核记录汇总表：津资K413、隐蔽工程检查验收记录（1）：津资K4-8-114、隐蔽工程检查验收记录（2）：津资K4-8-215、钢筋隐蔽工程检查验收记录：津资K4-916、预应力钢筋隐蔽工程检查验收记录：津资K4-1017、现场混凝土施工、养护检查记录：津资K4-1118、混凝土测温施工记录：津资K4-1219、混凝土预应力筋张拉施工记录：津资K4-1320、预应力罐浆记录：津资K4-1421、装配式（吊装）工程检查验收记录：津资K4-1522、焊接材料烘焙记录：津资K4-1623、基坑（槽）工程施工验收记录：津资K4-1724、地基触（钎）探记录（1）：津资K4-18-125、地基触（钎）探记录（1）：津资K4-18-226、地基处理工程验收记录：津资K4-1927、复核地基工程施工验收记录：津资K4-2028、桩基工程施工验收记录：津资K4-2129、桩位偏移、桩顶标高复核记录（1）：津资K4-22-130、桩位偏移、桩顶标高复核记录（2）：津资K4-22-231、结构实体混凝土强度记录：津资K4-2332、结构实体钢筋保护层厚度检测记录：津资K4-2433、工程质量事故调查报告：津资K4-2534、工程质量事故调查处理结果：津资K4-2635、新材料、新工艺施工记录：津资K4-2736、防水工程试水检查记录：津资A4-137、地下室防水效果检查记录：津资A4-238、建筑物层高（全高）垂直度测量记录：津资A4-339、抽气（风）道检查记录：津资A4-440、沉降量汇总表：津资A4-541、沉降量观测记录：津资A4-61、建筑给排水、采暖、通风、空调工程主要材料进场验收记录：津资K5-1（通用）2、设备开箱检查验收验收记录：津资K5-2（通用）3、承压管道系统、设备、阀门强度及严密性实验记录：津资K5-3（通用）4、建筑管道工程隐蔽验收记录：津资K5-4（通用）5、低温地板辐射采暖隐蔽工程验收记录：津资K5-56、非承压管道、设备灌水试验记录：津资K5-6（通用）7、排水管道通球试验记录：津资K5-78、通水试验记录：津资K5-89、冲洗（吹污）试验记录：津资K5-9（通用）10、地漏排水试验记录：津资K5-1011、消火栓系统测试记录：津资K5-1112、设备单机试运转记录：津资K5-12（通用）13、采暖系统试运行调试记录：津资K5-1314、卫生器具满水试验记录：津资A5-11、风管漏光检测记录：津资K6-22、风管漏风检测记录：津资K6-33、现场组装除尘器、空调机漏风检测记录：津资K6-44、制冷设备运行调试记录：津资K6-55、通风与空调系统调试记录：津资K6-66、实测数据附表：津资K6-6（续）7、风量、温度测试记录：津资A6-28、通风、空调系统试运行记录：津资A6-19、洁净室洁净度测试记录：津资A6-31、电气设备、材料进场验收记录：津资K7-12、电气系统、设备调试；电动机抽芯检查记录：津资K7-23、低压电气设备交接试验记录：津资K7-34、低压电气系统、设备负荷试运行记录：津资K7-45、发电机交接试验、试运转记录：津资K7-56、低压电气线路、一般电气设备绝缘电阻测试记录:津资K7-67、景观、庭院灯绝缘电阻测试记录：津资K7-78、电气接地电阻测试记录：津资K7-8（通用）9、避雷接地电阻测试记录：津资K7-8（通用）10、封闭、插接母线隐蔽工程验收记录：津资K7-911、桥架、线槽隐蔽工程验收记录：津资K7-10（通用）12、直埋、缆沟电缆隐蔽工程验收记录：津资K7-11（通用）13、电线、电缆导管隐蔽工程验收记录：津资K7-12（通用）14、大重型灯具固定悬吊装置隐蔽工程验收记录：津资K7-1315、人工接地体隐蔽工程验收记录：津资K7-14（通用）16、接地装置、避雷、等电位隐蔽工程验收记录：津资K7-15通用）17、幕墙金属框架避雷连接隐蔽工程验收记录：津资K7-1618、照明全负荷通电试运行记录：津资A7-119、大型灯具牢固性试验记录：津资A7-220、配电线路接地、接线检验记录：津资A7-321、分支线路、灯具、开关、插座接地和接线检验记录：津资A7-41、设备材料进场验收记录：津资K8-12、系统调试记录：津资K8-23、设备调试记录：津资K8-34、系统功（性）能检测记录：津资K8-45、专用设备检测结果分析记录：津资K8-56、线路、端（接）口元器件检测记录：津资K8-67、系统技术、操作和维护手册：津资K8-78、系统试运行记录：津资A8-19、系统电源与接地检测记录：津资A8-210、智能建筑工程机柜、机架、配线架检验批质量验收记录：津资JYP8电梯工程填写说明1、电梯控制资料、分项、子分部、分部验收记录汇总表2、电梯分部工程质量验收记录3、电力驱动的曳引式或强制式电梯子分部工程质量验收记录：津资9-01 6、隐蔽工程验收记录：津资K9-14、液压电梯子分部工程质量验收记录：津资9-025、自动扶梯和自动人行道子分部工程质量验收记录：津资9-03 7、施工记录：津资K9-2-1 8、施工记录：津资K9-2-29、电梯接地电阻、绝缘电阻测试记录:津资K9-310、负荷试验记录：津资K9-411、安全装置检查记录：津资K9-512、设备进场质量验收记录：津资JYP9-113、土建交接检验质量验收记录：津资JYP9-214、驱动主机安装质量验收记录：津资JYP9-315、导轨安装质量验收记录：津资JYP9-416、门系统安装质量验收记录：津资JYP9-517、轿厢、对重（平衡重）质量验收记录：津资JYP9-618、安全部件质量验收记录：津资JYP9-719、悬挂装置、随行电缆质量验收记录：津资JYP9-1320、整机安装质量验收记录：津资JYP9-1421、设备进场质量验收记录：津资JYP9-1522、土建交接检验质量验收记录：津资JYP9-1623、整机安装质量验收记录：津资JYP9-17建筑节能工程填写说明1、建筑节能工程主要材料见证取样复验表（见附表A）2、低压配电电源质量检测记录：津资K10-13、照明系统照度、功率密度检测记录：津资K10-24、三相照明干线负荷检测记录：津资K10-35、系统方案、大纲评审记录：推荐用表6、建筑节能分部工程质量验收质量：津资统表五7、建筑节能墙体节能工程分项工程质量验收记录：津资统表六8、墙体节能工程安装检验批质量验收记录：津资JYP10-1-19、墙体节能工程安装检验批质量验收记录：津资JYP10-1-210、幕墙节能工程检验批质量验收记录：津资JYP10-211、门窗节能工程检验批质量验收记录：津资JYP10-312、屋面节能工程检验批质量验收记录：津资JYP10-413、地面节能工程检验批质量验收记录：津资JYP10-514、采暖节能工程安装检验批质量验收记录：津资JYP10-615、通风与空调工程节能工程安装检验批质量验收记录：津资JYP10-7空调与采暖系统的冷热源及管网安装节能工程检验批质量验收记录：津资JYP10-816、配电与照明节能工程检验批质量验收记录：津资JYP10-917、检测与控制节能工程检验批质量验收记录：津资JYP10-10施工、监理、建设单位使用津监理A、B、C表适用范围及要求1、天津市建设工程监理规程规定，施工单位适用各种津监理A表报审、申请，监理工程师签字确认，应采取双签认制，即：签字并盖章，施工单位按审定意见落实。

工程定位测量记录一、工程基本信息项目名称：XXX工程工程位置：XX市XX区XX路工程开始时间：XXXX年XX月XX日测量时间：XXXX年XX月XX日二、测量项目1.地理定位测量1.1测量基准点的设定及测量：使用GPS技术测定工程位置相对于全球导航卫星系统的经纬度坐标，并记录在下方表格中（表格略）。

1.2测量标志物的设置：在工程位置周围采用一定数量的地面标志物，包括里程碑、地形特征标志物等，以供后期测量使用。

2.高程定位测量2.1高程基准点的设定及测量：使用水平仪等测量工具对工程位置的高程进行测量，并记录在下方表格中。

2.2测量建筑物高度：对工程位置附近的建筑物高度进行测量，并记录在下方表格中。

3.其他定位测量3.1水平定位测量：使用光电测距仪等测量工具对工程位置内各个关键点的水平距离进行测量，并记录在下方表格中。

3.2竖直定位测量：使用水平仪等测量工具对工程位置内各个关键点的竖直距离进行测量，并记录在下方表格中。

三、测量结果1.地理定位测量结果：-经度：XXX度XX分XX秒-纬度：XXX度XX分XX秒2.高程定位测量结果：-高程：XXX米3.其他定位测量结果：-水平距离：-A点到B点：XXX米-A点到C点：XXX米-竖直距离：-A点到D点：XXX米-A点到E点：XXX米四、测量设备1.GPS测量设备2.水平仪3.光电测距仪五、测量记录人员及签名测量人员：XXX日期：XXXX年XX月XX日六、备注任何与测量过程相关的额外信息可以在此部分记录。

以上是关于工程定位测量的记录，该记录详细记录了工程位置的地理定位、高程定位以及其他定位测量结果。

这些测量结果将为工程的施工和后期维护提供重要依据，确保工程的准确性和稳定性。

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。

（2）建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中，应注意内外业等复核检查，防止发生差错。

测量工作结束后，应及时整理原始资料，并应进行验收。

（3）根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料，进行测量。

（4）当建筑区域范围较大、单位工程较多时，可根据设计总平面布置图和现场实际情况，在施工场地内布设平面控制网（点）和高程控制点，作为施工定位测量的依据。

（5）桩基应根据设计图纸进行定位测量，其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

（6）测量工具和测量人员应固定，测量前应严格校验仪器。

测量所使用的仪器应定期进行检定，并在检定有效期内使用。

（7）建筑物定位测量、桩基定位测量，可根据施工现场实际情况，分段进行验收。

轴线及标高放线测量每一楼（层）段均应进行验收。

（8）建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中，简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

（9）建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中，简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料：进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核，以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法：根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源：百度百科-放线参考资料来源：百度百科-测量参考资料来源：百度百科-建筑后退红线距离。

地铁人防工程竣工资料交接目录工程名称：
地铁竣工资料说明
1、表格编号可以与目录不同，只要内容符合即可。

2、统表部分填写整个人防工程资料（与人防无关设备不填写），分部分项记录按人防的分部分项填写。

3、控制资料只要人防段的。

4、安全功能记录要与人防工程相关的设备资料。

包括：战时使用设备及平战两用设备。

5、控制资料汇总及进场验收记录要与人防工程相关的材料、设备包括穿越人防防护段的管道和人防防护段伪装材料。

6、战时设备、材料按工程实际安装的人防设备填写。

7、竣工图要各站点及区间段示意图及人防防护段全套竣工图。

8、按各站点及区间隔断报送人防战时转换方案一份。

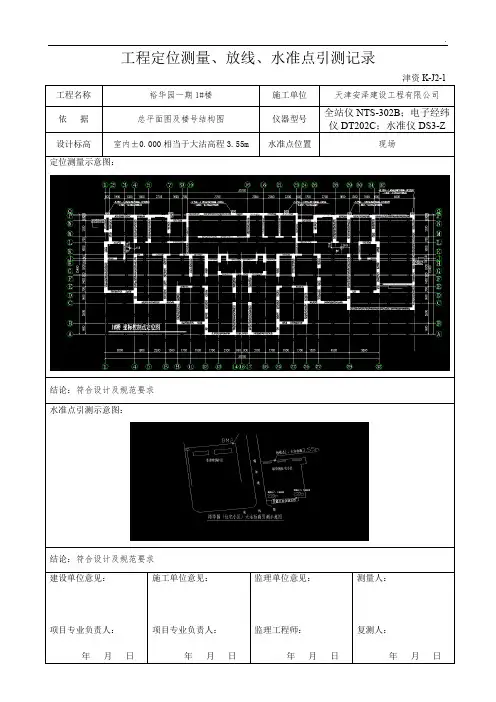

工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录津资K-J2-1结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求工程定位测量、放线、水准点引测记录结论：符合设计及规范要求 水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录津资K-J2-1结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录。

《工程定位测量记录》填写说明与依据一、表格解析1．提文时限定位完成后2d内提交2.填写要点（1）“工程名称”与施工图纸中的图签一致。

（2）“图纸编号”填写施工图纸编号，如总平面、首层建筑平面、基础平面。

（3）“施测日期、复测日期”按实际日期填写。

（4）“坐标依据、高程依据“是由测绘院或建设单位提供，应以市规划委员会打桩坐标为标准。

在填写时要写明点位编号，且与交桩资料中的点位编号一致。

（5）“使用仪器“栏应将经纬仪、水准仪等仪器的名称，型号、出厂编号标注清楚。

（6）“闭合差“一般应满足三级精度I<1/10000:h≤正负6根号nmm的要求（n为测站数）。

（7）“仪器测定日期”指由法定检测单位校准日期。

（8）“定位抄测示意图”具体要求：1）应将建筑物位置线，重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例会制在此栏内。

2）坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

3）特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，同时须注明±0.000绝对高程。

（9）“抄测结果”栏必须填写复测的具体数字，不能只写“合格”或“不合格”，应根据监理单位要求由施工（测量）单位采用计算机打印。

（10）签字栏中“技术负责人”为项目总工；“专业测量负责人”为施测单位主管；“复测人”是指施测单位的上一级测量人员。

“施测人”是指定位仪器操作者。

二、填写依据1.规范名称《工程测量规范》（GB50026）2.相关要求（1）一般规定。

1）放线和基础施工测量的主要内容包括；建筑物的定位放线、桩基施工测量、基槽（坑）开挖中的放线与超平、建筑物的基础放线、±0.000一下的测量放线与超平等。

2）建筑物定位放线和基础施工测量前应收集以下测量成果资料。

①城市规划单位提供的城市测量平面控制点或建筑红线桩点、高程控制点。

②建筑场区平面控制网和高程控制网。

测量放线怎么填写施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。

1．施工测量放线报验表(表B1-6)(1)施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。

2.工程定位测量记录(表C2-2)(1)工程定位测量主要有建筑物位置线、现场标准水准点、坐标点(包括场地控制网或建筑物控制网、标准轴线桩等)。

测绘部门根据建设工程规划许可证(含附件、附图)批准的建筑工程位置及标高依据，测定出建筑物红线桩。

有关测量的规定1)建筑物位置线施工测量单位(指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网(或建筑物控制网)，测定建筑物位置、主控轴线及尺寸，作出平面控制网，绘制成图。

2)标准水准点标准水准点由规划部门提供，用来作为引入拟建建筑物标高的水准点，一般为2-3点，在使用前必须进行校核，测定建筑物±0．000绝对高程。

定位测量检查内容含a．校核标准轴线桩点、平面控制网；b．校核引进现场施工用水准点；c．检查计算资料及成果，填写工程定位测量记录(表C2-2-1)报监理单位审核。

(2)填写要求：1)工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。

请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内(可采用计算机或手工绘制)。

2)工程定位测量记录填写要求：①工程名称与图纸标签栏内名称相一致。

②施测日期、复测日期按实际日期填写。

③平面坐标依据、高程依据是由测绘院或建设单位提供。

在填写时要写明点位编号，且与资料中的点位编号一致。

④使用仪器栏：应将经纬仪、．水准仪等仪器的名称、型号、出厂编号标注清楚。

⑤仪器应由法定检测单位校验，并附校验合格证复印件。

⑥定位测量示意图要标注准确，具体要求：a．示意图要标注指北针；b. 建筑物轮廓要用轴线示意，并标出尺寸；c．坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

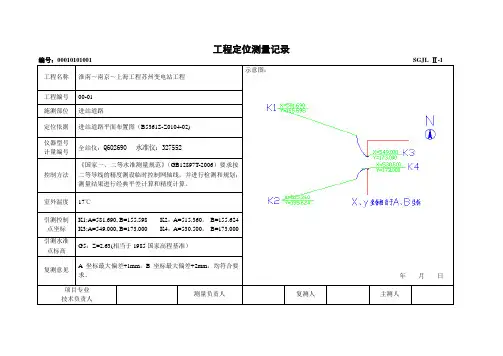

工程定位测量记录
编号：00010101001 SGJL Ⅱ-1 工程名称
淮南～南京～上海工程苏州变电站工程 示意图：
年 月 日 工程编号
00-01 施测部位
进站道路 定位依据
进站道路平面布置图（B5361S-Z0104-02) 仪器型号
计量编号 全站仪：Q602690 水准仪：327552
控制方法 《国家一、二等水准测量规范》（GB12897T-2006）要求按
二等导线的精度测设临时控制网轴线，并进行检测和规划；
测量结果进行经典平差计算和精度计算。

室外温度 17℃
引测控制点坐标 K1:A=581.690, B=155.598 K2：A=515.360， B=155.624
K3:A=549.000, B=173.000 K4：A=530.500， B=173.000
引测水准点标高 G5：Z=2.63(相当于1985国家高程基准）
复测意见 A 坐标最大偏差+1mm ，B 坐标最大偏差+2mm ，均符合要
求。

项目专业
技术负责人
测量负责人 复测人 主测人。
