精度与测量第二次作业参考答案

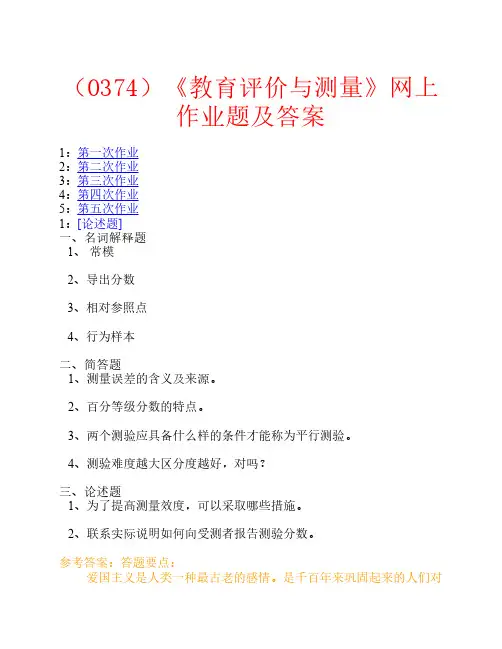

（0374）《教育评价与测量》网上作业题及答案1：第一次作业2：第二次作业3：第三次作业4：第四次作业5：第五次作业1：[论述题]一、名词解释题1、常模2、导出分数3、相对参照点4、行为样本二、简答题1、测量误差的含义及来源。

2、百分等级分数的特点。

3、两个测验应具备什么样的条件才能称为平行测验。

4、测验难度越大区分度越好，对吗？三、论述题1、为了提高测量效度，可以采取哪些措施。

2、联系实际说明如何向受测者报告测验分数。

参考答案：答题要点：爱国主义是人类一种最古老的感情。

是千百年来巩固起来的人们对祖国的一种最深厚的情感、也是对祖国在历史和现实中所起的进步作用的正确理解，力图使祖国更富强、更强大，为世界和平与人类进步作出更大贡献的―种坚定的志向。

但是爱国主义以及爱国主义教育也都应该建立在理性思考的基础之上。

具体说来，我们应当注意处理以下几种关系。

第一，爱“祖国”与爱“国家” (或政府)。

第二，“爱国”与“爱人类”。

第三，爱国与改革开放。

第四，爱国情感与爱国行动。

1：[论述题]一、名词解释题1、样本2、重测信度3、校标4、原始分数二、简答题1、测验信度与效度的关系。

2、心理与教育测量的主要特征。

3、制定常模的过程。

4、导出分数与原始分数有何异同。

三、论述题1、在测量中如何控制测量误差。

2、与其他的人格测验相比，投射测验的基本原理是什么。

参考答案：答题要点：爱国主义是人类一种最古老的感情。

是千百年来巩固起来的人们对祖国的一种最深厚的情感、也是对祖国在历史和现实中所起的进步作用的正确理解，力图使祖国更富强、更强大，为世界和平与人类进步作出更大贡献的―种坚定的志向。

但是爱国主义以及爱国主义教育也都应该建立在理性思考的基础之上。

具体说来，我们应当注意处理以下几种关系。

第一，爱“祖国”与爱“国家” (或政府)。

第二，“爱国”与“爱人类”。

第三，爱国与改革开放。

第四，爱国情感与爱国行动。

1：[论述题]一、名词解释题1、个别测验2、分数转换3、绝对参照点4、人格二、简答题1、如何理解心理特质。

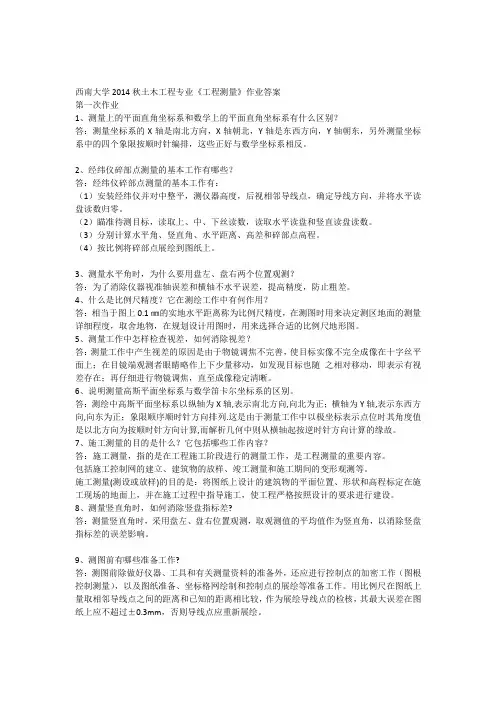

西南大学2014秋土木工程专业《工程测量》作业答案第一次作业1、测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别？答：测量坐标系的X轴是南北方向，X轴朝北，Y轴是东西方向，Y轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。

2、经纬仪碎部点测量的基本工作有哪些？答：经纬仪碎部点测量的基本工作有：（1）安装经纬仪并对中整平，测仪器高度，后视相邻导线点，确定导线方向，并将水平读盘读数归零。

（2）瞄准待测目标，读取上、中、下丝读数，读取水平读盘和竖直读盘读数。

（3）分别计算水平角、竖直角、水平距离、高差和碎部点高程。

（4）按比例将碎部点展绘到图纸上。

3、测量水平角时，为什么要用盘左、盘右两个位置观测？答：为了消除仪器视准轴误差和横轴不水平误差，提高精度，防止粗差。

4、什么是比例尺精度？它在测绘工作中有何作用？答：相当于图上0.1㎜的实地水平距离称为比例尺精度，在测图时用来决定测区地面的测量详细程度，取舍地物，在规划设计用图时，用来选择合适的比例尺地形图。

5、测量工作中怎样检查视差，如何消除视差？答：测量工作中产生视差的原因是由于物镜调焦不完善，使目标实像不完全成像在十字丝平面上；在目镜端观测者眼睛略作上下少量移动，如发现目标也随之相对移动，即表示有视差存在；再仔细进行物镜调焦，直至成像稳定清晰。

6、说明测量高斯平面坐标系与数学笛卡尔坐标系的区别。

答：测绘中高斯平面坐标系以纵轴为X轴,表示南北方向,向北为正；横轴为Y轴,表示东西方向,向东为正；象限顺序顺时针方向排列.这是由于测量工作中以极坐标表示点位时其角度值是以北方向为按顺时针方向计算,而解析几何中则从横轴起按逆时针方向计算的缘故。

7、施工测量的目的是什么？它包括哪些工作内容？答：施工测量，指的是在工程施工阶段进行的测量工作，是工程测量的重要内容。

包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。

施工测量(测设或放样)的目的是：将图纸上设计的建筑物的平面位置、形状和高程标定在施工现场的地面上，并在施工过程中指导施工，使工程严格按照设计的要求进行建设。

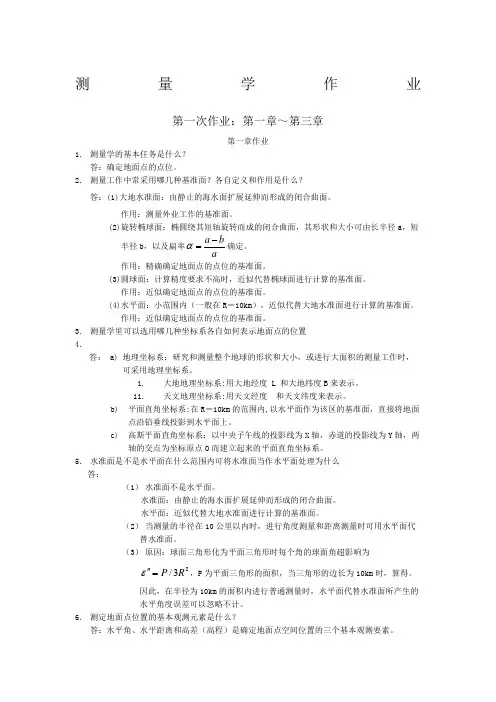

测量学作业第一次作业：第一章～第三章第一章作业1．测量学的基本任务是什么？答：确定地面点的点位。

2．测量工作中常采用哪几种基准面？各自定义和作用是什么？答：(1)大地水准面：由静止的海水面扩展延伸而形成的闭合曲面。

作用：测量外业工作的基准面。

(2)旋转椭球面：椭圆绕其短轴旋转而成的闭合曲面，其形状和大小可由长半径a，短半径b，以及扁率a ba-=α确定。

作用：精确确定地面点的点位的基准面。

(3)圆球面：计算精度要求不高时，近似代替椭球面进行计算的基准面。

作用：近似确定地面点的点位的基准面。

(4)水平面：小范围内（一般在R＝10km），近似代替大地水准面进行计算的基准面。

作用：近似确定地面点的点位的基准面。

3．测量学里可以选用哪几种坐标系各自如何表示地面点的位置4．答： a) 地理坐标系：研究和测量整个地球的形状和大小，或进行大面积的测量工作时，可采用地理坐标系。

i.大地地理坐标系:用大地经度 L 和大地纬度B来表示。

ii.天文地理坐标系:用天文经度和天文纬度来表示。

b)平面直角坐标系:在R＝10km的范围内,以水平面作为该区的基准面，直接将地面点沿铅垂线投影到水平面上。

c)高斯平面直角坐标系：以中央子午线的投影线为X轴，赤道的投影线为Y轴，两轴的交点为坐标原点O而建立起来的平面直角坐标系。

5．水准面是不是水平面在什么范围内可将水准面当作水平面处理为什么答：（1）水准面不是水平面。

水准面：由静止的海水面扩展延伸而形成的闭合曲面。

水平面：近似代替大地水准面进行计算的基准面。

（2）当测量的半径在10公里以内时，进行角度测量和距离测量时可用水平面代替水准面。

（3）原因：球面三角形化为平面三角形时每个角的球面角超影响为23/RP=''ε，P为平面三角形的面积，当三角形的边长为10km时，算得。

因此，在半径为10km的面积内进行普通测量时，水平面代替水准面所产生的水平角度误差可以忽略不计。

6．测定地面点位置的基本观测元素是什么？答：水平角、水平距离和高差（高程）是确定地面点空间位置的三个基本观测要素。

数控机床作业答案The document was prepared on January 2, 2021数控机床第二次作业第二章一、填空题1数控机床的机械部分一般由主传动系统、进给传动系统、基础支承件、辅助装置组成.2数控机床高速主轴单元的类型主要有电主轴、气动主轴、水动主轴等.3滚珠丝杠螺母副运动具有可逆性,不能自锁,立式使用时应增加制动装置.4为防止系统快速响应特性变差,在传动系统各个环节,包括滚珠丝杠、轴承、齿轮、蜗轮蜗杆、甚至联轴器和键联接都必须采取相应的润滑措施.5数控机床的主轴箱或滑枕等部件,可采用卸荷装置来平衡载荷,以补偿部件引起的静力变形.6数控机床床身采用钢板的焊接结构既可以增加静刚度,减小结构质量．又可以增加构件本身的阻尼.7直接驱动的回转工作台是伺服驱动电动机与回转工作台的集成,它具有减少传动环节、简化机床的结构等优点.8检测装置精度直接影响闭环控制数控机床的定位精度和加工精度.9在自动换刀过程中常见的选刀方式有顺序选刀和任意选刀两种.10在加工中心的基础上配置更多 5个以上的托盘,可组成环形回转式托盘库,称为柔性制造单元FMC .二、选择题1数控加工中心的主轴部件上设有准停装置,其作用是CA提高加工精度B提高机床精度C保证自动换刀,提高刀具重复定位精度 ,满足一些特殊工艺要2滚珠丝杠预紧的目的是 CA增加阻尼比,提高抗振性 B提高运动平稳性C消除轴向间隙和提高传动刚度 D加大摩擦力,使系统能自锁3数控机床进给系统采用齿轮传动副时,为了提高传动精度应该有消隙 A 措施.A齿轮轴向间隙 B齿顶间隙C齿侧间隙 D齿根间隙4静压导轨与滚动导轨相比,其抗振性 A .A 前者优于后者B 后者优于前者C 两者一样5光栅利用 C ,使得它能测得比栅距还小的位移量.A细分技术 B数显表C莫尔条纹的作用 D高分辨指示光栅6在采用ATC后,数控加工的辅助时间主要用于 A .A 工件安装及调整B 刀具装夹及调整C 刀库的调整7在下列特点中,B 不是数控机床主传动系统具有的特点.A转速高、功率大 B变速范围窄C主轴变换迅速可靠 D主轴组件的耐磨性高三、判断题1数控机床的气压装置因空气黏度小,在管路中的能量损失小,适于远程传输及控制使用. √2数控铣床立柱采用热对称结构可以减少热变形对加工件的精度影响. √3滚珠丝杠螺母副的作用是将回转运动转换为直线运动. √4数控机床主传动系统的作用就是产生不同的主轴切削速度,以满足不同的加工条件要求. √5数控机床传动丝杠反方向间隙是不能补偿的. ×6进给运动是以保证刀具相对位置关系为目的. √7刀具在刀库中的位置是固定不变的. ×四、简答题1、数控机床的机械结构应具有良好的特性,主要包括哪些方面①高的静、动刚度及良好的抗振性能②良好的热稳定性③较高的灵敏度④高效化装置、高人性化操作2、数控机床的主轴变速方式有哪几种试述其特点及应用场合.①带有变速齿轮的主传动特点：通过少数几对齿轮降速,扩大输出扭矩,以满足主轴低速时对输出扭矩特性的要求.应用：大、中型数控机床采用这种变速方式.②通过带传动的主传动特点：电动机本身的调速就能够满足要求,不用齿轮变速,可以避免齿轮传动引起的振动与噪声.它适用于高速、低转矩特性要求的主轴.常用的是三角带和同步齿形带.③用两个电动机分别驱动主轴特点：这是上述两种方式的混合传动,具有上述两种性能.高速时电动机通过皮带轮直接驱动主轴旋转,低速时,另一个电动机通过两级齿轮传动驱动主轴旋转,齿轮起到降速和扩大变速范围的作用,这样就使恒功率区增大,扩大了变速范围.克服了低速时转矩不够且电动机功率不能充分利用的问题.但两个电机不能同时工作,也是一种浪费.④由调速电动机直接驱动的主传动特点：调速电机与主轴用联轴器同轴联接,这种方式大大简化了主传动系统的结构,有效地提高了主轴部件的刚度,但主轴输出扭矩小,电机发热对主轴精度影响较大.⑤内装式电主轴: 即主轴与电机转子合二为一.特点：优点是主轴部件结构更紧凑,重量轻,惯量小,可提高启动、停止的响应特性,并利于控制振动和噪声.缺点同样是热变形问题.3、试述滚珠丝杠螺母副的特点有哪些它是如何工作的常用间隙调整方法有哪些滚珠丝杠螺母副的特点：①摩擦损失小,传动效率高.②灵敏度高,传动平稳,不易产生低速爬行现象,随动精度和定位精度高.③磨损小,寿命长,精度保持性好.④给予适当预紧,可消除丝杠与螺母的螺纹间隙,进而反向可消除空程死区,从而提高反向传动精度和轴向刚度.⑤运动具有可逆性,即能将旋转运动转换为直线运动,或将直线运动转换为旋转运动,因此不能自锁,丝杠立式使用时,应增加制动装置.⑥制造工艺复杂,成本高.工作原理：在丝杠和螺母上都有半圆弧形的螺旋槽,当它们套装在一起时便形成了滚珠的螺旋滚道.螺母上有滚珠回路管道,将几圈螺旋滚道的两端连接起来构成封闭的循环滚道,并在滚道内装满滚珠.当丝杠旋转时,滚珠在滚道内既自转又沿滚道循环转动.因而迫使螺母或丝杠轴向移动.常用的双螺母丝杠消除间隙方法有：1双螺母垫片调隙式2双螺母齿差调隙式3双螺母螺纹调隙式4、自动排屑装置有哪几种类型各适合于什么场合：1平板链式排屑装置；将屑通过链带提升实现液屑分离,这种装置能排除各种形状的切屑,适应性强,各类机床都能采用. 2刮板式排屑装置；将屑通过链带提升,用带有刮板链板.这种装置常用于传送各种材料的短小切屑,排泄能力较强.3螺旋式排屑装置.用螺旋槽水平或小角度排屑.只适合沿水平或小角度的直线运动排屑.5、数控机床的工作台有哪些形式各自的特点是什么1工作台应用:直线进给运动2回转工作台应用：圆周进给运动.有回转工作台和分度工作台两种.3摆动工作台应用：摆动进给运动.四轴、五轴联动的加工中心的A轴、B轴的摆动仅给运动可以由摆动工作台实现.4直接驱动的回转工作台组成：是伺服驱动电动机与回转工作台的集成.优点：减少传动环节、简化机床的结构等.6、数控机床的主传动方式由哪些各有何特点1带有变速齿轮的主传动特点：通过少数几对齿轮降速,扩大输出扭矩,以满足主轴低速时对输出扭矩特性的要求.应用：大、中型数控机床采用这种变速方式.2 通过带传动的主传动特点：电动机本身的调速就能够满足要求,不用齿轮变速,可以避免齿轮传动引起的振动与噪声.它适用于高速、低转矩特性要求的主轴.常用的是三角带和同步齿形带.应用：这种传动主要应用在转速较高、变速范围不大的机床.3用两个电动机分别驱动主轴特点：这是上述两种方式的混合传动,具有上述两种性能.高速时电动机通过皮带轮直接驱动主轴旋转,低速时,另一个电动机通过两级齿轮传动驱动主轴旋转,齿轮起到降速和扩大变速范围的作用,这样就使恒功率区增大,扩大了变速范围.克服了低速时转矩不够且电动机功率不能充分利用的问题.但两个电机不能同时工作,也是一种浪费.7、数控机床对自动换刀装置有什么样的要求自动换刀装置有哪些种类要求：换刀时间短,刀具重复定位精度高,足够的刀具储备量,占地面积小,安全可靠等.加工中心的自动换刀装置及刀库类型1转塔式换刀装置①垂直转塔式；②水平转塔式2刀库式换刀装置①无机械手换刀方式；②机械手换刀方式；③机械手和刀具运送器.3成套更换方式换刀装置①更换转塔头；②更换主轴箱；③更换刀库.8、数控机床的导轨有什么作用有哪些类型各自的特点是什么作用：对运动部件起支承和导向作用.类型：一．滑动导轨优点：具有结构简单、制造方便、刚度好、抗振性高等.缺点：是静摩擦系数大,且动摩擦系数随速度变化而变化,摩擦损失大,低速时易出现爬行现象,降低了运动部件的定位精度.目前多数采用贴塑导轨.贴塑导轨的优点：贴塑滑动导轨的特点是摩擦特性好、耐磨性好、运动平稳、减振性好、工艺性好.二．滚动导轨优点：1灵敏度高,运动平稳,低速移动时不易出现爬行现象；2定位精度高；3摩擦阻力小,移动轻便,磨损小,精度保持性好,寿命长.缺点：抗振性较差,对防护要求较高,结构复杂,制造比较困难,成本较高.三种结构形式：1滚珠导轨；2滚柱导轨；3滚针导轨.9、简述数控机床液压和气压装置的特点.1液压传动装置机构输出力大,机械结构更紧凑、动作平稳可靠,易于调节和噪声较小,但要配置液压泵和油箱,当油液渗漏时污染环境.2气压装置装置结构简单,工作介质不污染环境,工作速度快和动作频率高,适合于完成频繁启动的辅助工作,过载时比较安全,不易发生过载损坏机件等事故.。

第2次作业一、多项选择题（本大题共60分，共20小题，每小题3分）1.枢纽变电所的特点有（）。

A.电压等级高；B.传输容量大；C.负荷小；D.停电影响范围大；2.下列选项中属于单母线接线优点的是（）。

A.便于扩建；B.可靠性高；C.接线简单；D.投资少；3.发热对电气设备会产生哪些影响？（）A.使运行电流增大；B.使金属材料的机械强度下降；C.使导体接触部分的接触电阻增加；D.使绝缘材料的绝缘性能降低；4.关于母线的作用，下面正确的是（）。

A.将母线分段的目的是提高供电可靠性；B.加旁路母线的目的是在检修时不中断回路供电；C.母线的作用是汇集与分配电能；D.母线中电流一般比较小；5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。

A. 太阳辐射功率密度；B.导体的吸收率；C.导体的比热容；D.导体直径；6.下面属于一次设备的是（）。

A.发电机；B.电流互感器；C.通讯光纤；D.断路器；7.关于厂用电备用电源的说法，正确的是（）。

A.厂用电备用电源的备用方式分明备用和暗备用；B.当单机容量大于200MW时，需设置厂用启动电源；C.厂用备用电源是厂用电的一种；D.厂用备用电源对可靠性要求不高；8.厂用电各级电压母线按锅炉分段的接线方式有何优点（）。

A.若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；B.厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C.能保证电压波动在可接受的范围内；D.将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；9.根据电气设备和母线布置特点，室外配电装置通常分为（）。

A.中型配电装置；B.低型配电装置；C.高型配电装置；D.半高型配电装置；10.为提高导体的载流量，应采取措施是（）。

A.采用电阻率较小的材料，如铝、铝合金等；B.改变导体的形状，增加导体散热表面积；C.导体布置采用散热效果最佳的方式；D.采用电磁屏蔽，进而降低导体发热；11.以下哪些情况下可不校验热稳定或动稳定（）。

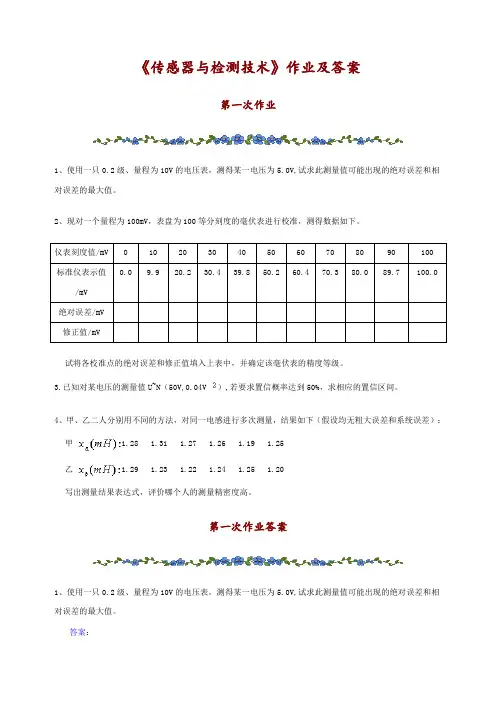

《传感器与检测技术》作业及答案第一次作业1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100 标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

3.已知对某电压的测量值U~N（50V,0.04V）,若要求置信概率达到50%，求相应的置信区间。

4、甲、乙二人分别用不同的方法，对同一电感进行多次测量，结果如下（假设均无粗大误差和系统误差）：甲 1.28 1.31 1.27 1.26 1.19 1.25乙 1.29 1.23 1.22 1.24 1.25 1.20写出测量结果表达式，评价哪个人的测量精密度高。

第一次作业答案1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

答案：2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

解:仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV 0 0.1 -0.2 -0.4 0.2 -0.2 -0.4 -0.3 0 0.3 0 修正值/mV 0 -0.1 0.2 0.4 -0.2 0.2 0.4 0.3 0 -0.3 03.已知对某电压的测量值U～N（50V,0.04V2）,若要求置信概率达到50%，求相应的置信区间。

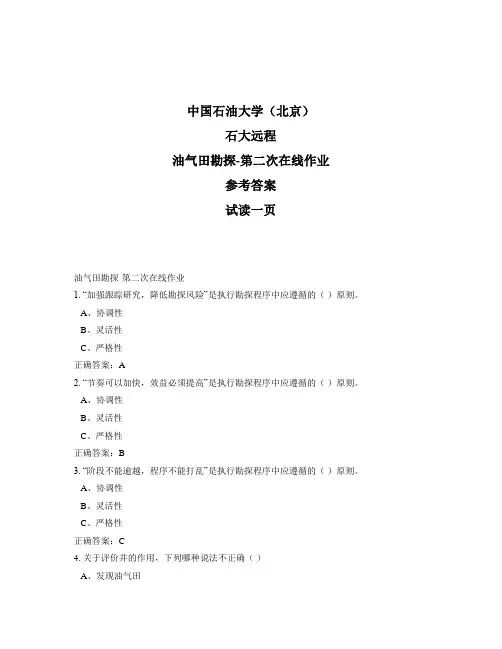

中国石油大学（北京）
石大远程
油气田勘探-第二次在线作业
参考答案
试读一页
油气田勘探-第二次在线作业
1. “加强跟踪研究，降低勘探风险”是执行勘探程序中应遵循的（）原则。

A、协调性
B、灵活性
C、严格性
正确答案：A
2. “节奏可以加快，效益必须提高”是执行勘探程序中应遵循的（）原则。

A、协调性
B、灵活性
C、严格性
正确答案：B
3. “阶段不能逾越，程序不能打乱”是执行勘探程序中应遵循的（）原则。

A、协调性
B、灵活性
C、严格性
正确答案：C
4. 关于评价井的作用，下列哪种说法不正确（）
A、发现油气田。

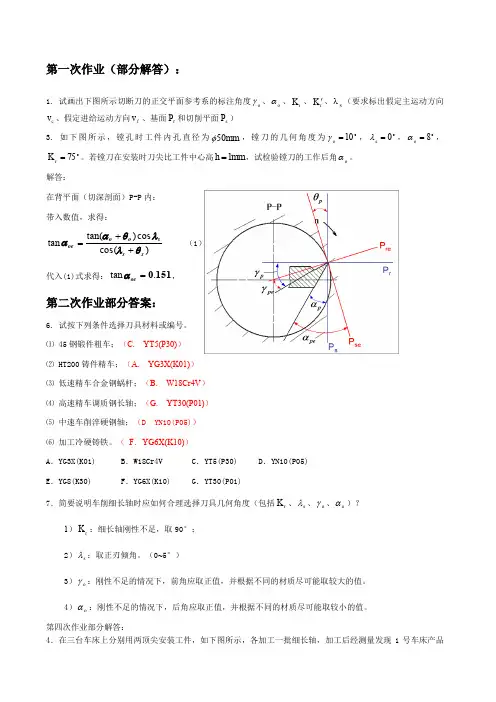

第一次作业（部分解答）：1. 试画出下图所示切断刀的正交平面参考系的标注角度o γ、o α、r K 、r K '、s λ（要求标出假定主运动方向c v 、假定进给运动方向f v 、基面r P 和切削平面s P ）3. 如下图所示，镗孔时工件内孔直径为mm 50φ，镗刀的几何角度为 10=o γ， 0=s λ， 8=o α，75=r K 。

若镗刀在安装时刀尖比工件中心高mm h 1=，试检验镗刀的工作后角o α。

解答：在背平面（切深剖面）P-P 内： 带入数值，求得：)cos(cos )tan(tan s s so o oe θλλθαα++=（1）代入(1)式求得：1510.tan =oe α，第二次作业部分答案：6. 试按下列条件选择刀具材料或编号。

⑴ 45钢锻件粗车；（C. YT5(P30)） ⑵ HT200铸件精车；（A. YG3X(K01)） ⑶ 低速精车合金钢蜗杆；（B. W18Cr4V ） ⑷ 高速精车调质钢长轴；（G. YT30(P01)） ⑸ 中速车削淬硬钢轴；（D YN10(P05)） ⑹ 加工冷硬铸铁。

（ F ．YG6X(K10)）A ．YG3X(K01)B ．W18Cr4VC ．YT5(P30)D ．YN10(P05)E ．YG8(K30)F ．YG6X(K10)G ．YT30(P01)7．简要说明车削细长轴时应如何合理选择刀具几何角度（包括r K 、s λ、o γ、o α）？1）r K ：细长轴刚性不足，取90°； 2）s λ：取正刃倾角。

（0~5°）3）o γ：刚性不足的情况下，前角应取正值，并根据不同的材质尽可能取较大的值。

4）o α：刚性不足的情况下，后角应取正值，并根据不同的材质尽可能取较小的值。

第四次作业部分解答：4．在三台车床上分别用两顶尖安装工件，如下图所示，各加工一批细长轴，加工后经测量发现1号车床产品出现腰鼓形，2号车床产品出现鞍形，3号车床产品出现锥形，试分析产生上述各种形状误差的主要原因。

作业2: 温湿度采集案例分析课程名称:姓名:学号:日期:班级:作业要求:根据提供的附件资料, 完成下列内容:（1）温湿度传感器DT11的分析（2）温湿度采集的硬件原理图（3）温湿度采集的软件实现过程（写出框图）（4）网上查找一些温湿度传感器并进行比较（5）提交文件名(学号+姓名)下面是作业:（1）温湿度传感器DT11的分析传感器包括一个电阻式感湿元件和一个NTC 测温元件，并与一个高性能8 位单片机相连接。

DHT11 器件采用简化的单总线通信。

单总线即只有一根数据线，系统中的数据交换、控制均由单总线完成。

设备（主机或从机）通过一个漏枀开路或三态端口连至该数据线，以允许设备在不发送数据时能够释放总线，而让其它设备使用总线；单总线通常要求外接一个约5.1kΩ的上拉电阻，这样，当总线闲置时，其状态为高电平。

由于它们是主从结极，只有主机呼叫从机时，从机才能应答，因此主机访问器件都必须严格遵循单总线序列，如果出现序列混乱，器件将不响应主机。

（2）温湿度传感器DT11的分析温湿度采集的硬件原理图（3）温湿度采集的软件实现过程（写出框图）（4）网上查找一些温湿度传感器并进行比较常用的温度传感器及其比较：a.模拟式温度传感器：原理：将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上，具有实际尺寸小、使用方便、灵敏度高、线性度好、响应速度快等优点。

常见模拟式温度传感器：电压输出型：LM3911、LM335、LM45、AD22103。

电流输出型：AD590。

b.数字式温度传感器：原理：将敏感元件、A/D转换单元、存储器等集成在一个芯片上，直接输出反应被测温度的数字信号，使用方便，但响应速度较慢（100ms数量级）。

c.常用红外温度传感器比较：常用的湿度传感器：1电解质湿敏传感器利用潮解性盐类受潮后电阻发生变化制成的湿敏元件。

最常用的是电解质氯化锂（LiCl ）。

从1938年顿蒙发明这种元件以来，在较长的使用实践中，对氯化锂的载体及元件尺寸作了许多改进，提高了响应速度和扩大测湿范围。

第一次作业答案第十一章：基本的测设工作习题集：P202第4题；P203第6题 第4题答案：如图11－17所示，设观测结果中由A ～B 各标尺读数依次为a 1，b 1，a 2，b 2，a 3，b 3，则有： B A H b a b a b a H =--+-+--+)(332211）（故在B 点的前视读数应为：322113a b a b a H H b A B -+-++-==1.904m第6题答案：有关测设数据计算如下："'104154261.117226.250arctan arctan==--=A B A B AB x x y y α"'3331355518.228881.17arctan arctan=-=--=A P A P AP x x y y α"'2449280257.51107.268arctan arctan=-=--=B P B P BP x x y y α739059360'''=+-='∠ AB AP A αα 418046)180('''=+-='∠ AB BP B αα则角度修正值是：04''-=∠-'∠=∆A A A β 07''=∠-''∠=∆B B B β从P 点到A 、B 点的距离分别为：()()217.22922=-+-=A P A P x x y y AP ()()963.27222=-+-=B P B P x x y y BP测设步骤如下：⑴．用一张图纸，在其上按角932474180'''=∠-∠-B A 绘出从P '到A 、B 的方向线。

⑵．向精密测设水平角一样，利用作垂距来修正角值，分别计算出垂距：mm AP A A 44-=∙''∆=∆ρβ mmBP B B93=∙''∆=∆ρβ⑶．按实际尺寸作距离P A '、P B '分别为B A ∆∆,的平行线，交点即为P 的精确位置。

第二次作业题一、填空题1、数控机床的旋转轴之一B轴是绕( Y轴 )直线轴旋转的轴。

2、编程中设定定位速度F1=5000mm/min，切削速度F2=100mm/min，如果设置进给修调为80%，则实际速度为( 80mm/min )。

3、数控机床主要由( 机床主体)、( 数控装置)和( 伺服机构)三大部分组成。

4、数控机床是按数字信号形式控制的，每一脉冲使机床移动部件产生的位移称为( 脉冲当量 )。

5、数控机床按控制运动轨迹可分为 ( 点位控制)、 ( 点位直线控制)和 ( 轮廓控制)等几种。

按控制方式又可分为 (开环控制)、( 闭环控制)和( 半闭环控制)等。

6、平面轮廓加工属于( 切削类)加工方式。

7、G91 G01 X3.0 Y4.0 F100执行后，刀具移动了( 5 )。

8、一般数控加工的程序的编制分为三个阶段完成，即( 工艺处理)、( 数学处理)和 ( 编程调试)。

9、使用返回参考点指令G28时，( 应取消刀具补偿功能)，否则机床无法返回参考点。

10、在执行机床辅助功能M00和M02时,都能使( 进给运动)停止运行,不同点是执行M02后,数控系统处于( 完全停止状态)而执行M00后,若重新按( 循环启动),则继续执行加工程序.11、位置检测元件可分为两类，常见的光栅尺和直线感应同步器属于( 直接测量)元件，光电编码器和旋转变压器属于(间接测量)元件。

12、数控加工中心的主轴部件上设有准停装置，又称( 主轴定位功能)。

它是( 自动换刀)必须的功能。

可分为机械准停和电气准停。

1、机床接通电源后的回零操作是使刀具或工作台退离到( 机床参考点)。

13、进给伺服系统实际上是一种高精度的 ( 位置跟随)与 (定位系统)。

14、数控机床上导轨形式主要有 ( 滑动导轨)、( 滚动导轨)和 ( 静压导轨)。

5、在指定固定循环之前，必须用辅助功能( M03 )使主轴( 旋转)。

15、在执行机床辅助功能M00和M02时,都能使( 进给运动)停止运行,不同点是执行M02后,数控系统处于( 完全停止状态)而执行M00后,若重新按( 重新启动),则继续执行加工程序.16、位置检测系统所能测量到的最小位移量称为 ( 分辨率)。

《机械工程控制基础》10、第一次作业：参考答案：1、答：对控制系统的基本要求是稳定性、准确性和快速性。

稳定性是保证控制系统正常工作的首要条件。

稳定性就是指系统动态过程的振荡倾向及其恢复平衡状态的能力。

准确性是衡量控制系统性能的重要指标。

准确性是指控制系统的控制精度，一般用稳态误差来衡量。

快速性是指当系统的输出量与输入量之间产生偏差时，系统消除这种偏差的快慢程度。

2、答：开环控制系统：例如传统的洗衣机，它按洗衣、清水、去水、干衣的顺序进行工作，无须对输出信号即衣服的清洁程度进行测量；又如简易数控机床的进给控制，输入指令，通过控制装置和驱动装置推动工作台运动到指定位置，而位置信号不再反馈。

这些都是典型的开环系统。

闭环控制系统：以数控机床工作台的驱动系统为例。

一种简单的控制方案是根据控制装置发出的一定频率和数量的指令脉冲驱动步进电机，以控制工作台或刀架的移动量，而对工作台或刀架的实际移动量不作检测。

这种控制方式简单，但问题是从驱动电路到工作台这整个“传递链”中的任一环的误差均会影响工作台的移动精度或定位精度。

为了提高控制精度，采用反馈控制，以检测装置随时测定工作台的实际位置（即其输出信息）；然后反馈送回输人端，与控制指令比较，再根据工作台实际位置与目的位置之间的误差，决定控制动作，达到消除误差的目的，检测装置即为反馈环节。

3、答：由图可知，通过张紧轮将张力转为角位移，通过测量角位移即可获得当前张力的大小。

当送料速度发生变化时，使系统张力发生改变，角位移相应变化，通过测量元件获得当前实际的角位移，和标准张力时角位移的给定值进行比较，得到它们的偏差。

根据偏差的大小调节电动机的转速，使偏差减小达到张力控制的目的。

9、第二次作业参考答案：1、答：线性系统：系统的运动状态可以用线性微分方程来表示。

线性系统有一个重要的特性即满足叠加原理：可加性：f(x1+x2)=f(x1)+f(x2)齐次性：f(ax)=af(x)2、对图（b）所示系统，由牛顿定律有：f(t)-k’y(t)=my’(t)其中k’=k1k2/(k1+k2)所以：f(t)= k1k2/(k1+k2)y(t)+my’(t)3、对图（b）所示系统，引入一中间变量x ,并由牛顿定律有：C(k1+k2)x0’+k1k2x0=ck1xi’8、第三次作业参考答案：3、解：（1）以Rs为输入。
