宇龙数控车床仿真软件的操作

上海宇龙数控加工仿真系统操作手册
第一步先启动加密锁管理程序
第二步双击数控加工仿真系统
第三步点击快速登录
第四步根据下图依次设置系统相关参数
（1）首先设置车床（车床为默认车床）
（2）设置毛坯尺寸（根据图纸尺寸给定的毛坯）
（3）放置工件
（4）选择加工所需刀具
(5) 系统管理→系统设置→广州数控属性→把“√”去掉→点应用→退出（此步骤很重要，如不设置，将会出现撞刀状况）
（6）编写加工程序
（7）对刀（刀补值一定要输入在：101、102等地方，若输入在001、002等位置时，则无效）
（8）自动运行（第一次自动运行可能会出现撞刀，这是软件自身问题，只需手动把刀具退回到合适位置，再次自动运行就可以了）(9) 检验加工尺寸
注：以上顺序可颠倒，也可先编写程序，再进行一些相关设置。

宇龙仿真软件使用基本步骤M03 S600;T0101;G00 X46 Z2; G01 Z-90 F0.2; G01 X52;G00 Z2;G00 X45;G01 Z-90;G01 X52; G00 Z2;G00 X41;G01 Z-40;G01 X47;G00 Z2;G00 X38;G01 Z-40;G01 X47;G00 X100 Z100;T0100;T0202;G00 X54 Z-85;G01 X0;G00 X52;G00 Z100;T0200;M05;M30;第一部分数控车削一、用T0101建立坐标系对刀（对到棱上）1.选择机床机床-选择机床…（-FANUC-FANUC 0i-车床-标准（平床身前置刀架）-确定）。

2.选择刀具机床-选择刀具…。

3.定义毛坯零件-定义毛坯…-设置毛坯尺寸。

4.放置零件零件-放置零件…。

5.打开机床打开红色“急停”-点击“启动”。

6.手动移动刀架点击手动按钮，分别移动X或Z轴到合适位置。

7.机床回参考点点击回原点按钮，分别按“X+”、“Z+”。

刀架回到“600，1010”。

8.对刀分别手动或点动移动X、Z轴使刀具接近工件，把刀尖对在所加工圆柱右端棱上-按“OFFSET SETING”-“形状”-移动光标到所用刀号的行上，如“01”-按“操作”软键-输入“XD”-“测量”；（D为刀尖所在位置的外圆直径）输入“Z0”-“测量”。

（编程零点在工件右端面时）或输入“ZL”-“测量”。

（编程零点在工件左端距离右端面为L的位置时）9.移出刀具分别手动或点动移动X、Z轴使刀具离开工件到合适位置。

10.传程序（1）导入程序（在记事本上事先编好程序）传送：点击“机床”-“DNC传送…”-在弹出的对话框里选择位置和要传的程序,-“打开”；机床接收：点“编辑”-“PROG…”-“操作”-“◣”-输入程序名“O××××”-“READ”-“EXEC”。

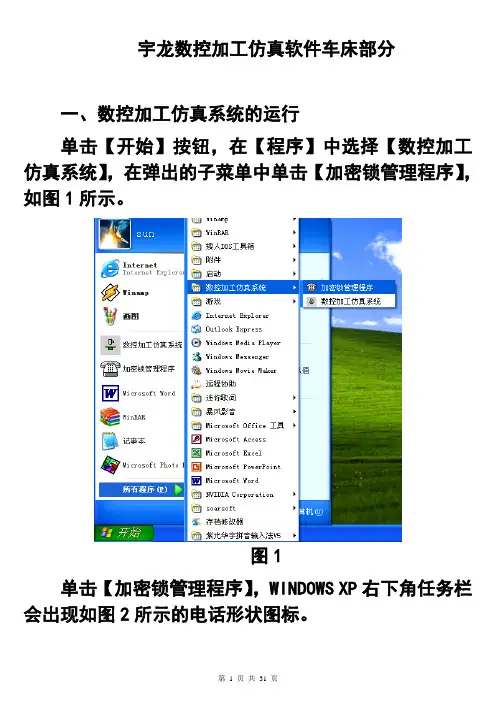

宇龙数控加工仿真软件车床部分一、数控加工仿真系统的运行单击【开始】按钮，在【程序】中选择【数控加工仿真系统】，在弹出的子菜单中单击【加密锁管理程序】，如图1所示。

图1单击【加密锁管理程序】，WINDOWS XP右下角任务栏会出现如图2所示的电话形状图标。

图2再次进入【程序】菜单中的【数控加工仿真系统】，在弹出的子菜单中单击【数控加工仿真系统】，如图3所示。

图3单击【数控加工仿真系统】弹出系统登陆界面，如图4所示。

直接单击【快速登陆】按钮进入系统。

图4一、选择机床在主界面下，单击下拉菜单中的【机床】，在弹出的下拉子菜单中单击【选择机床】；或者单击图标菜单中的图标，如图5所示，系统将会弹出选择机床子界面，将【控制系统】选为【FANUC】,然后在选择【FANUC OI Mate】【机床类型】【选车床】然后在选择机床的生产厂家【南京第二机床厂】选项，然后单击确定，如图6。

图5图6二、数控加工仿真系统的基本用户界面图7图7所示为数控加工仿真系统的主界面，用户可以机械操作面板通过操作鼠标或键盘来完成数控机床的仿真操作。

它包括下拉菜单；图标菜单；机械操作面板；机床操作面板和数控机床动画仿真五部分组成。

1.图标菜单图82.机械操作面板数控仿真加工系统的机械操作面板即为真实机床操作面板上的操作区，其各键名称功能见图9。

模式旋钮主轴正转倍率开关手动换刀图模式旋钮上的功能：为编辑模式，在此模式下才可以进行文字的输入和修改.手动模式在此模式下可以进行手动操作.手轮模式在次模式下激活手轮旋钮.自动加工模式在此模式下可以自己加工.参考点模式开机选此模式使机床回到参考点。

三、快速入门1.定义毛坯在主界面下，单击下拉菜单中的【零件】，在弹出的下拉子菜单中单击【定义毛坯】；或者单击图标菜单中的图标，如图10，系统将会弹出定义毛坯子界面，将毛坯料的直径都改成30，单击确定，如图11图10图112.放置零件在主界面下，单击图标菜单中的图标，或者单击下拉菜单中的【零件】，在弹出的下拉子菜单中单击【放置零件】项；如图12，在窗口左上角【类型】项选取【选择毛坯】选项，用鼠标左键单击【毛坯1】，然后单击【安装零件】如图13。

宇龙数控加工仿真软件V4.8使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。

选择了适当的文件夹后，点击打开。

在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。

目标文件夹选择完成后，点击“下一个”按钮。

系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。

2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。

注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。

等到教师机屏幕右下方的工具栏中出现“”图标后。

宇龙仿真软件使用基本步骤第一部分数控车削一、用T0101建立坐标系对刀（对到棱上）1.选择机床机床-选择机床…（-FANUC-FANUC 0i-车床-标准（平床身前置刀架）-确定）。

2.选择刀具机床-选择刀具…。

3.定义毛坯零件-定义毛坯…-设置毛坯尺寸。

4.放置零件零件-放置零件…。

5.打开机床打开红色“急停”-点击“启动”。

6.手动移动刀架点击手动按钮，分别移动X或Z轴到合适位置。

7.机床会参考点点击回原点按钮，分别按“X+”、“Z+”。

8.对刀分别手动或点动移动X、Z轴使刀具接近工件，把刀尖对在所加工圆柱右端棱上-按“OFFSET SETING”-“形状”-移动光标到所用刀号的行上“01”-按“操作”软键-分别输入“XD”-“测量”；（D为刀尖所在的外圆直径）输入“Z0”-“测量”。

（编程零点在工件右端面时）或输入“ZL”-“测量”。

（编程零点在工件左端距离右端面为L的位置时）9.移出刀具分别手动或点动移动X、Z轴使刀具离开工件到合适位置。

10.传程序（1）导入程序（在记事本上事先编好程序）传送：点击“机床”-“DNC传送…”-在弹出的对话框里选择位置和要传的程序,-“打开”；机床接收：点“编辑”-“PROG…”-“操作”-“◣”-输入程序名“O××××”-“READ”-“EXEC”。

（2）导出程序点“编辑“-”PROG”–“LIB” -在机床程序管理器中选中要导出程序-点“程式” -“操作”-“◣”-“PUNCH”-“另存为…”-选路径（存储位置），输入程序名“O××××”-“保存”。

11.选择程序-修改程序-点“自动运行”-点“循环启动”。

毛坯：50*150外圆车刀注：1.用刀号设定坐标系；如：T0101,T0202分别对刀，设参数。

M03 S600;T0101;G00 X46 Z2;G01 Z-90 F0.2;G01 X52;G00 Z2;G00 X45;G01 Z-90;G01 X52;G00 Z2;G00 X41;G01 Z-40;G01 X47;G00 Z2;G00 X38;G01 Z-40;G01 X47;G00 X100 Z100;T0100;M05;M30;二、用T0101建立坐标系对刀（对到中心）1.选择机床机床-选择机床…。

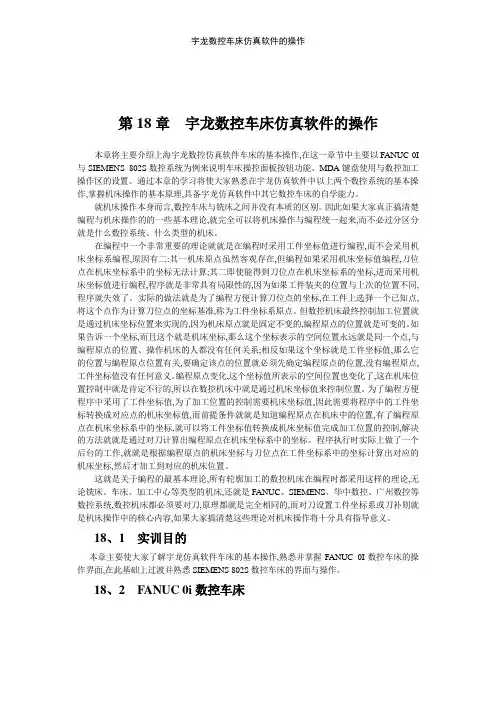

第18章宇龙数控车床仿真软件的操作本章将主要介绍上海宇龙数控仿真软件车床的基本操作,在这一章节中主要以FANUC 0I 与SIEMENS 802S数控系统为例来说明车床操控面板按钮功能、MDA键盘使用与数控加工操作区的设置。

通过本章的学习将使大家熟悉在宇龙仿真软件中以上两个数控系统的基本操作,掌握机床操作的基本原理,具备宇龙仿真软件中其它数控车床的自学能力。

就机床操作本身而言,数控车床与铣床之间并没有本质的区别。

因此如果大家真正搞清楚编程与机床操作的的一些基本理论,就完全可以将机床操作与编程统一起来,而不必过分区分就是什么数控系统、什么类型的机床。

在编程中一个非常重要的理论就就是在编程时采用工件坐标值进行编程,而不会采用机床坐标系编程,原因有二:其一机床原点虽然客观存在,但编程如果采用机床坐标值编程,刀位点在机床坐标系中的坐标无法计算;其二即使能得到刀位点在机床坐标系的坐标,进而采用机床坐标值进行编程,程序就是非常具有局限性的,因为如果工件装夹的位置与上次的位置不同,程序就失效了。

实际的做法就是为了编程方便计算刀位点的坐标,在工件上选择一个已知点,将这个点作为计算刀位点的坐标基准,称为工件坐标系原点。

但数控机床最终控制加工位置就是通过机床坐标位置来实现的,因为机床原点就是固定不变的,编程原点的位置就是可变的。

如果告诉一个坐标,而且这个就是机床坐标,那么这个坐标表示的空间位置永远就是同一个点,与编程原点的位置、操作机床的人都没有任何关系;相反如果这个坐标就是工件坐标值,那么它的位置与编程原点位置有关,要确定该点的位置就必须先确定编程原点的位置,没有编程原点,工件坐标值没有任何意义。

编程原点变化,这个坐标值所表示的空间位置也变化了,这在机床位置控制中就是肯定不行的,所以在数控机床中就是通过机床坐标值来控制位置。

为了编程方便程序中采用了工件坐标值,为了加工位置的控制需要机床坐标值,因此需要将程序中的工件坐标转换成对应点的机床坐标值,而前提条件就就是知道编程原点在机床中的位置,有了编程原点在机床坐标系中的坐标,就可以将工件坐标值转换成机床坐标值完成加工位置的控制,解决的方法就就是通过对刀计算出编程原点在机床坐标系中的坐标。

上海宇龙仿真操作2009.5一、软件开启。

双击桌面图标，或者右键单击图标打开，或点开始——程序——数控仿真系统。

二、选择机床。

（1）点左上角图标。

（2）点机床选项下拉菜单“选择机床”。

出现图004依次点选“控制系统”“系统型号”“机床类型”“机床标准”最后点“确定”三、定义毛坯（1）点左上角图标（2）点零件下拉菜单“定义毛坯”。

出现图007毛坯名字一般不用改；材料默认低碳钢，可以点右面的下拉箭头选择各种材料；圆柱形状即为上图所示为棒料，横向150为长度，纵向100为直径；U形形状下图008为带孔棒料，上面150为棒料长度，左面100为棒料直径，下面50为内孔深度，右面50为孔径，所有数字左键单击即可修改；所有选项点选完毕后，点“确定”即可完成“定义毛坯”四、放置毛坯（一）点击左上角图标。

（二）点击零件下拉菜单放置零件。

出现图011左键单击刚才所设的“毛坯1”内容变蓝，再单击“安装零件”即可安装，并进入“移动零件”状态。

五、移动零件（一）安装零件后的默认状态。

图012（二）点击零件下拉菜单，移动零件。

会出012图示。

“—”号为缩进，“+”号为伸出，中间旋转符号为“调头”六、选择刀具（一）点击图标（二）点击机床下拉菜单“选择刀具”出现图016刀具选择选项。

首先，1234号刀具选框选中会变黄，其次，选择刀片样式（16类），选中样式后会有刀片规格（角度刀长刀尖角），最后，选择刀柄（内外左右等），再选择刀柄规格（长度）。

总结为一把刀点五下。

所有刀具选择完毕后点“确定”。

以下为推荐选择。

1号刀“定制”“菱形刀片”“35度11刃长刀尖半径0”“右偏93度或90度”2号刀切槽刀3号螺纹刀七、视图选择（一）点击分别为左侧、右侧、前、俯，对应床头、床尾、平视床身、俯视床身。

（二）点击下拉菜单选择。

一般选择俯视，这样刀具和卡盘都可看的清。

八、机床调节（一）急停开关开关调节可点击互换。

（二）放大显示依次为复位、局部放大、放缩、移动。

一、打开软件二、选择机床：FANUC---FANUC 0I –车床—标准（平床身前置刀架）选择俯视图如果视图找不到了，可以复位（视图复位）二、定义毛坯，放置零件（伸出最长）移动毛坯拆除零件毛坯掉头定义U型毛坯：通孔，内孔直径40 外圆直径60（note：透明或者全剖）刀具选择：一号刀外圆车刀：标准刀尖角35°（V）二号刀切槽刀：定制（根据图纸槽的宽度选择）三号刀：螺纹刀：标准刀尖角60°开机床并将急停按钮弹出机床有6种操作方式自动运行编辑ALTERMDI（手动数据输入-manual data input）录入方式回原点（回参考点）机械回零：建立机床坐标系先回X轴，＋；后Z，＋（正向）（600，1010）手动手动脉冲（手轮方式）激活主轴：（MDI操作方式，prog）M03 S600 ；输入M03 S600 ；（CAN键删除，Insert键插入，如果插入后错误，delete键删除）--单击循环启动键M03 主轴正转M04主轴反转M05主轴停止练习：M03 S60 ;M05 ;M04 S600 ;M05 ;NOTE:激活主轴一次即可，激活主轴需要配合循环启动按钮学会使用CAN，DELETE，INSERT复位键：RESERT（机床出现异常，常需要复位）机床异常，可以返参考点T0200 ; 复位调入程序：编辑操作方式—prog-----操作对应的白色按钮—向右的黑色的三角箭头—F检索—找到你要调入的文件，单击打开----输入文件名O XXXX（XXXX为4位数字）----READ 对应的白色按钮—单击EXEC对应的白色按钮。

机床坐标系和编程坐标系（工件坐标系）联系：通过试切对刀来完成。

（对刀方法和实训课略有差别）练习：直径40，长度150 圆柱零件刀补界面：OFFSET SETTING –单击黑色显示屏上形状对应的白色按钮---单击黑色显示屏上操作对应的白色按钮实训课：Z轴的对刀方法：车端面，进入刀补界面—输入Z0. –单击黑色屏幕上测量对应的白色按钮。

宇龙数控加工仿真软件V4.8 使用手册上海宇龙软件工程有限公司第一章安装与进入1.1 安装将“宇龙数控加工仿真软件V4.8”的安装光盘放入光驱在“资源管理器”中，点击“光盘”，在显示的文件夹目录中点击“宇龙数控加工仿真软件V4.8”的文件夹。

选择了适当的文件夹后，点击打开。

在显示的文件名目录中双击，系统弹出如图所示的安装向导界面在系统接着弹出的“欢迎”界面中点击“下一个”按钮，如图所示进入“选择安装类型”界面，选择“教师机”或“学生机”，如图所示系统接着弹出的“软件许可证协议”界面中点击“是”按钮，如图所示系统弹出“选择目标位置”界面，在“目标文件夹”中点击“浏览”按钮，选择所需的目标文件夹，默认的是“C:\Programme files \宇龙数控加工仿真软件V4.8”。

目标文件夹选择完成后，点击“下一个”按钮。

系统进入“可以安装程序”界面，点击“安装”按钮此时弹出宇龙数控加工仿真软件V4.8的安装界面，如图所示安装完成后，系统弹出“问题”对话框，询问“是否在桌面上创建快捷方式？”创建完快捷方式后，完成仿真软件的安装，如图所示：1.2 进入1) 启动加密锁管理程序用鼠标左键依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“加密锁管理程序”，如下图所示：加密锁程序启动后，屏幕右下方的工具栏中将出现“”图标。

2) 运行宇龙数控加工仿真软件V4.8依次点击“开始”----“程序”----“宇龙数控加工仿真软件V4.8”----“宇龙数控加工仿真软件V4.8”，系统将弹出如下图所示的“用户登录”界面：此时，可以通过点击“快速登录”按钮进入宇龙数控加工仿真软件V4.8的操作界面或通过输入用户名和密码，再点击“登录”按钮，进入宇龙数控加工仿真软件V4.8。

注：在局域网内使用本软件时，必须按上述方法先在教师机上启动“加密锁管理程序”。

等到教师机屏幕右下方的工具栏中出现“”图标后。

宇龙八步
卜祥奥
一、FUNUC-OI数控车床试切对刀（工件右端面中心作为编程原点）：
1.先开机（打开急停，按下启动键即可）；—回参考点，x(+),z(+)，
2.系统设置—FANUC属性—取消没有小数点的数以千分之一毫米为单位
2、试切外圆（x向不动，z向退出，主轴停转，）—测量（直径d）—退出，
3、offset—形状—操作—输入参数（Xd）—测量，X向对刀结束。

4、车端面（z不动，x向退出）—offset—形状—操作—输入（Z0）—测量,OK。

二、手动调刀：Mdi—；—T0202；—reset—循环启动
三、导入文本程序：操作—“→”—输入程序名—read——DNC传送—打开文件
四、导出程序到文本：Prog—操作—“→”—punch—存入“我的文档”
五、机床运动超过极限：超程释放—停止—启动—回零点
六、铣床对刀：POS—综合—机械坐标
X向：塞尺厚度为1时，芯棒在左：X值+半径+塞尺厚度＝x 输入到Xx，（offset—坐标系—G54，下同。

）
或者：输入X0，点“测量”，输入8，点“+输入”
Y向：芯棒在前时，Y值+半径+塞尺厚度＝y 输入到Yy
Z向：安装刀具，输入Z0，点“测量”，输入（-1），点“+输入”
(Z向对刀时找不到合适的点，可能时没有换成刀具。

)
七、铣床长度补偿在“形状H”：补偿值为正时，
用1号刀对刀后，如2号刀比1号刀短△L，为了与1号刀切深相同，则：用G44时，补偿值为△L，用G43时补偿值就为-△L，
铣床半径补偿在形状D，补偿值为正时，G41（向左补偿），G42（向右补偿）刀具偏离工件一个半径值。

八、运行程序：自动运行—循环启动。

上海宇龙数控加工仿真系统操作手册
第一步启动加密锁管理程序
第二步打开数控加工仿真系统
第三步点击快速登录
第四步根据下图依次设置系统相关参数
（1）首先设置车床
（2）设置毛坯尺寸
（3）放置工件
（4）选择所需刀具
(5) 系统管理→系统设置→广州数控属性→把“√”去掉→点应用→退出（此步骤很重要，如不设置，将会出现撞刀状况）（6）编写加工程序
（7）对刀（刀补值一定要输入在：101、102等地方，若输入在001、002等位置时，则无效）
（8）自动运行（第一次自动运行可能会出现撞刀，这是软件自身问题，只需手动把刀具退回到合适位置，再次自动运行就可以了）
(9) 检验加工尺寸
注：以上顺序可颠倒，也可先编写程序，再进行一些相关设置。
