ELL变频超声波外置式液位开关的常见故障及处理

超声波液位计常见故障处理超声波液位计是一种非接触式液位测量仪器，在市场上被广泛应用。

它通过发射超声波信号，测量物体表面与信号源的距离，从而测量液位高度。

虽然超声波液位计的精度高、可靠性强等优点得到了广泛的认可，但难免会出现一些故障问题。

下面将介绍超声波液位计的常见故障及解决方法。

1. 故障现象1.1 无法连接信号源这可能是由以下原因造成的：1.电源故障2.信号线连接问题3.传感器故障4.程序设置问题1.2 过程中发生误差当使用超声波液位计发生误差时，我们应首先检查以下几个方面：1.传感器的定位是否正确2.是否存在信号干扰3.是否修复或重新校准了仪表1.3 测量结果不准确如果超声波液位计的测量结果不准确，请注意以下几个方面：1.目标物体的表面是否贴附有其它物质，如污渍或水雾等2.目标物体的表面状态是否不规则3.是否有其它干扰源影响测量准确度2. 处理方法2.1 无法连接信号源如果遇到这种情况，可以尝试以下方法：1.检查电源是否联通，确保电源是否稳定并适配。

2.检查信号线是否正确连接。

3.检查传感器是否损坏或电源供应不足，并进行更换。

如果以上方法都不能得到解决，那么需要进行软件固件方面的检查和调试。

在调试过程中，您可以使用万用表和示波器来检测传感器及相应的电子设备是否损坏。

2.2 过程中发生误差如果超声波液位计在使用过程中出现误差怎么办？1.检查传感器和校正器位置是否稳定并尝试重新定位。

2.在设备工作完后，应确保现场无任何干扰源并进行重新校准，重新确认测量结果的准确性。

2.3 测量结果不准确测量结果不准确的原因可能是目标物体表面的污渍或表面不规则所造成的。

此时，建议使用软布擦拭或改变传感器的位置，以确保扫描到的区域为干净平整。

如果以上处理方法都无法解决问题，建议联系供应商进行技术支持和维护。

3. 总结以上是超声波液位计的常见故障及处理方法，如果遇到问题，建议按照上述处理方法进行修复。

但在实际操作中，为了保证测量的准确性和可靠性，建议选购正规厂家的产品，并按照操作说明书和相关说明进行使用。

超声波液位计的常见故障及解决方案超声波液位计是一种常用的液位检测仪器，可广泛应用于化工、石油、食品、制药等行业中的液位监测和控制。

然而，由于使用场合和工作环境的不同，超声波液位计也会遇到一些常见故障。

本文将介绍超声波液位计的常见故障及解决方案。

1. 测量距离不准确或不稳定超声波液位计的使用距离受到多种因素的制约，如液位高度、温度、液体表面状态、物体密度等。

因此，当设备进行测量时，可能会出现距离不准确或不稳定的情况。

解决方案：•检查超声波液位计是否被杂物阻挡，清除杂物。

•调整超声波液位计发射和接收的时间差，让超声波的反射时间与测量距离相匹配。

•检查液位计传感器的位置是否正确，调整传感器的位置，避免其受到干扰。

2. 噪声干扰因为超声波液位计需要反射回来的声波进行测量，某些因素，如风扇、机器振动、设备本身的噪声，可能会对声波造成干扰，导致测量值不准确。

解决方案：•确保超声波液位计的定位稳固，不受外力的影响。

•检查设备的环境是否太吵，可以考虑增加隔音措施。

•选择带有抗干扰功能的超声波液位计，如在测量时仅考虑相关的回声，过滤掉不相关的信号。

3. 电源故障超声波液位计的工作需要电源供应，如果电源出现问题，将无法正常工作。

解决方案：•检查电源线是否连接紧密，插头是否锁定。

•建议连接不间断电源设备，确保设备有稳定的电源供应。

•联系设备生产商检查是否有其他电源故障。

4. 信号操作不稳定或无法正常传输信号操作不稳定或无法正常传输会导致超声波液位计无法正确读取并传输数据。

解决方案：•检查连接是否正确，信号线是否破损。

•调整电源电压，以保证设备稳定工作。

•联系设备生产商检查是否有其他信号操作故障。

5. 清洗和维护超声波液位计常年暴露在恶劣的环境下，需要定期进行清洗和维护。

解决方案：•每3-6个月进行一次清洗和维护。

•清洗前关闭电源，可使用干净的布或棉签轻轻擦拭超声波液位计的表面，避免使用清洗剂或化学药品。

•保持设备的周围环境干燥，防止潮湿或霉菌侵害。

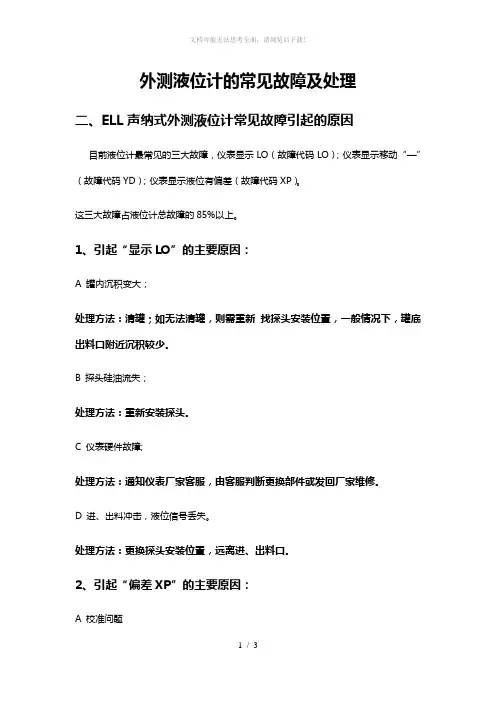

外测液位计的常见故障及处理二、ELL声纳式外测液位计常见故障引起的原因目前液位计最常见的三大故障，仪表显示LO（故障代码LO）；仪表显示移动“—”（故障代码YD）；仪表显示液位有偏差（故障代码XP）。

这三大故障占液位计总故障的85%以上。

1、引起“显示LO”的主要原因：A 罐内沉积变大；处理方法：清罐；如无法清罐，则需重新找探头安装位置，一般情况下，罐底出料口附近沉积较少。

B 探头硅油流失；处理方法：重新安装探头。

C 仪表硬件故障;处理方法：通知仪表厂家客服，由客服判断更换部件或发回厂家维修。

D 进、出料冲击，液位信号丢失。

处理方法：更换探头安装位置，远离进、出料口。

2、引起“偏差XP”的主要原因：A 校准问题1）无条件安装低位校准，高位校准条件不具备；处理方法：进料超过可校准高度或参照比对液位修改6#用户参数。

2）校准不成功，仪表不校准；处理方法：使液位超过可校准高的，检查6#用户参数是否有效范围变化，如无变化，说明仪表校准有问题，通知厂家客服。

3）校准信号不好。

处理方法：重新安装校准探头。

4）比对液位不准确。

处理方法：确认比对液位零点和外测液位计一致，如不一致，调整用户5#参数。

B 显示翻倍液位，尤其是空罐进料和低液位时翻倍严重，并且仪表有时不自动复位；处理方法：液位超过仪表盲区，给仪表进行强制复位。

C 球罐偏差普遍；处理方法：进液，使液位高过校准高度，实现自动校准。

D 进、出料冲击，有时液位跳变或不变。

处理方法：重新找探头安装位置，远离进、出料口。

3、引起“显示移动-YD”的主要原因：A 进、出料冲击，液位信号丢失；处理方法：重新找探头安装位置，远离进、出料口。

B 硬件损坏，主要是0#板和2#板；处理方法：通知厂家客服，由客服判断更换部件或发回厂家维修。

C 安装转向器的工况，转向器脱落；处理方法：1）清罐、开罐，进罐重新焊接转向器；2）无法进罐，在罐底找探头安装位置，看出料口、进料口附近是否有安装位置D CPU需要升级，升级后可消除“显示移动-YD”；处理方法：通知厂家客服升级CPUE 工况问题，丙烯球罐、VCM罐上“显示移动-YD”易出现。

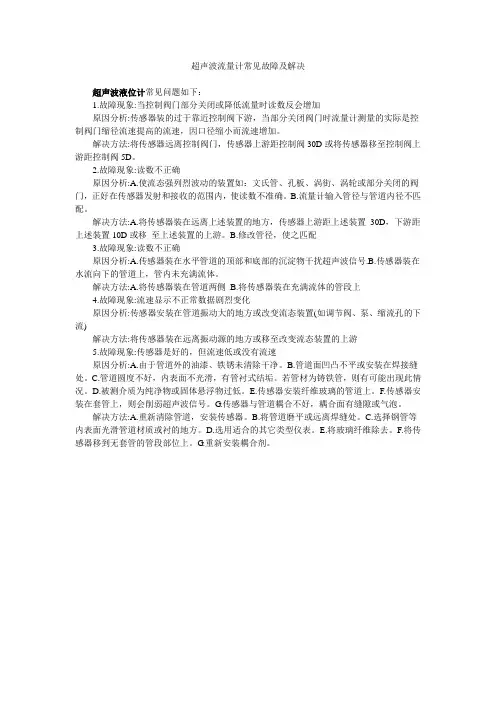

超声波流量计常见故障及解决超声波液位计常见问题如下：1.故障现象:当控制阀门部分关闭或降低流量时读数反会增加原因分析:传感器装的过于靠近控制阀下游，当部分关闭阀门时流量计测量的实际是控制阀门缩径流速提高的流速，因口径缩小而流速增加。

解决方法:将传感器远离控制阀门，传感器上游距控制阀30D或将传感器移至控制阀上游距控制阀5D。

2.故障现象:读数不正确原因分析:A.使流态强列烈波动的装置如：文氏管、孔板、涡街、涡轮或部分关闭的阀门，正好在传感器发射和接收的范围内，使读数不准确。

B.流量计输入管径与管道内径不匹配。

解决方法:A.将传感器装在远离上述装置的地方，传感器上游距上述装置30D，下游距上述装置10D或移至上述装置的上游。

B.修改管径，使之匹配3.故障现象:读数不正确原因分析:A.传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号.B.传感器装在水流向下的管道上，管内未充满流体。

解决方法:A.将传感器装在管道两侧B.将传感器装在充满流体的管段上4.故障现象:流速显示不正常数据剧烈变化原因分析:传感器安装在管道振动大的地方或改变流态装置(如调节阀、泵、缩流孔的下流)解决方法:将传感器装在远离振动源的地方或移至改变流态装置的上游5.故障现象:传感器是好的，但流速低或没有流速原因分析:A.由于管道外的油漆、铁锈未清除干净。

B.管道面凹凸不平或安装在焊接缝处。

C.管道圆度不好，内表面不光滑，有管衬式结垢。

若管材为铸铁管，则有可能出现此情况。

D.被测介质为纯净物或固体悬浮物过低。

E.传感器安装纤维玻璃的管道上。

F.传感器安装在套管上，则会削弱超声波信号。

G.传感器与管道耦合不好，耦合面有缝隙或气泡。

解决方法:A.重新清除管道，安装传感器。

B.将管道磨平或远离焊缝处。

C.选择钢管等内表面光滑管道材质或衬的地方。

D.选用适合的其它类型仪表。

E.将玻璃纤维除去。

F.将传感器移到无套管的管段部位上。

G.重新安装耦合剂。
