此次承蒙惠购10KV欧式箱变，非常感谢。
本设备广泛应用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。
为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便于今后长期安全正确的使用。
目录1、概述 (4)2、型号说明 (5)3、使用条件 (5)4、技术规范 (6)5、技术参数 (8)6、各单元技术说明 (10)7、控制与工艺要求 (14)8、安装与维修 (16)9、订货须知 (22)10、图纸 (22)⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。
⏹欧式箱变的接线形式a、单台配变形式—两路10KV进线；单台变压器容量一般在100KVA～800KVA；低压出线柜一般为4～6路。
b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～800KKVA;低压出线电缆一般为8～12路。
⏹箱变的主要部件：变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。
欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。
⏹欧式箱变的优点：噪音与Ⅲ型电站和Ⅰ型电站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。
可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值班。
投资客减少40%----50%（与常规相比）⏹缺点：体积较大，不利于安装，对小区的环境布置有一定的影响；⏹由于箱变的结构的不同使用的地方也不同，供电的网络也不同。
XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的箱式变电站应符合招标文件所规定的要求。
1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
此次承蒙惠购10KV欧式箱变，非常感。
本设备广泛应用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。
为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便于今后长期安全正确的使用。
目录1、概述 (4)2、型号说明 (5)3、使用条件 (5)4、技术规 (6)5、技术参数 (8)6、各单元技术说明 (10)7、控制与工艺要求 (14)8、安装与维修 (16)9、订货须知 (22)10、图纸 (22)⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。
⏹欧式箱变的接线形式a、单台配变形式—两路10KV进线；单台变压器容量一般在100KVA～800KVA；低压出线柜一般为4～6路。
b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～800KKVA;低压出线电缆一般为8～12路。
⏹箱变的主要部件：变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体，使Ⅲ型站小型化。
欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。
⏹欧式箱变的优点：噪音与Ⅲ型电站和Ⅰ型电站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。
可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值班。
投资客减少40%----50%（与常规相比）⏹缺点：体积较大，不利于安装，对小区的环境布置有一定的影响；⏹由于箱变的结构的不同使用的地方也不同，供电的网络也不同。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
合肥晶澳太阳能科技有限公司宿舍区室外箱变（成套）技术规范书二○一一年八月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
预装型欧式箱变技术规范书目录一、规定事项 ........................................................................................ 贰二、规范概述 ........................................................................................ 贰三、技术要求 ........................................................................................ 叁四、相关事宜 ........................................................................................ 捌五、双方责任和义务 ............................................................................ 玖六、设备的安装和调试 .......................................................................... 玖七、验收条款 .......................................................................................... 玖八、保修、售后服务和人员培训.......................................................... 玖十、附表1 ........................................................................................ 壹拾一、事项1、本规范作为合同不可分割的一部份，与商务合同同时生效，具有同等法律效力，供方未按本规范履行合同，应承担经济责任。
合肥晶澳太阳能科技有限公司宿舍区室外箱变（成套）技术规范书二○一一年八月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
箱变技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 引用标准1.1按有关标准规范和准则规定的合同设备，包括卖方由其它厂商购来的设备和配件，都应符合标准规范和准则的最新版本或修订本，包括投标时生效的任何修正或增补，经特殊说明者除外.1.2除另有说明外，合同设备应遵照下列适用的最新版标准和国际单位制（SI）。
当标准之间不一致时,以标准高的为准。
供方提供的产品应遵循以下标准：GB6450-86 干式电力变压器ZB K41003-88 三相树脂绝缘干式变压器技术条件电力变压器GB1094- 1996 电力变压器ZB K41005-89 6～220KV变压器声级GB7328—87 电力变压器和电抗器的声级测定GB/T10228-1997 干式电力变压器技术参数和要求GB6450-1986 干式电力变压器IEC60726-1982 干式电力变压器DIN42523 干式电力变压器GB/T17467-1998 高压/低压组合式变压器－1992 电工名词术语基本名词术语IEC-185 电流互感器IEC-186 电压互感器低压成套开关设备JB/T9661 低压抽出式成套开关设备GB156—1993 标准电压—1997 高压输变电设备的绝缘配合—1999 固定绝缘材料工频电气强度的试验方法GB3309—1989 高压开关设备常温下的机械试验－1992 电工名词术语基本名词术语GB7354—1987 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术条件SD/T318—1989 高压开关柜闭锁装置技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件GB/T5582—93 高压电力设备外绝缘污秽等级GB/T ~2-1997 高电压试验技术DL/T539—1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593—1996 高压开关设备的共用订货技术导则GB3906-1991 3~35kV交流金属封闭开关设备GB3804-2004 3～63kV交流负荷开关GB1985-89 交流高压隔离开关和接地开关GB17467-1998 高压/低压预装式变电站DL/T 537-2002 高压 / 低压预装箱式变电站选用导则GB 4109-88 高压套管技术条件GB763-90 交流高压电器在长期工作时的发热GB4208—93 外壳防护等级（IP代码）2 订货范围预装式组合箱式变电站预装式组合箱式变电站：注：每座箱式变电站的变压器均配备温控显示装置。

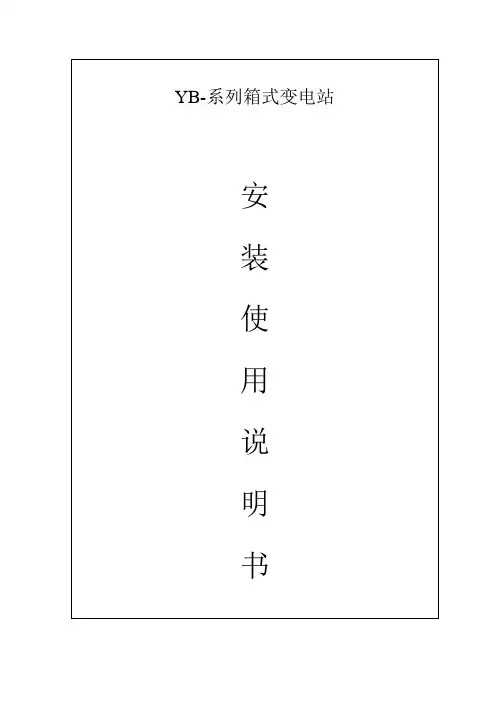

YB-系列箱式变电站安装使用说明书安全第一！开关设备只能安装于适合电气设备工作场所。
确保由专业人员来进行安装，操作和维护。
必需确保现场电气设备联接条件及工作规程适用性和安全性。
相关开关设备一切操作，全部应遵守本说明书对应要求。
“危险”请尤其注意说明书中标有此危险标志注意事项。
不要超出开关设备在正常工作条件下技术参数中要求负载。
说明书应放在全部和安装，操作及维护相关人员便于拿到地方。
用户专职人员应对全部影响工作安全事项负责并正确使用开关设备。
警告：请自始至终遵守安装运行说明书要求和安全操作规程！危险电压可能引发电击和火灾在设备上进行任何作业前必需可靠切断电源若对本说明书还有任何疑问，我们会立即详尽为您提供资讯1 概述1.1 名称和型号本系列产品全称为YB系列组合式变电站。
KVAKV设计序号安装场所:户外组合式变电站2 使用条件2.1 海拔不超出1500m；2.2 环境温度：最高气温+50℃，最低气温-40℃（户外），最高日平均气温+30℃，最高年平均气温+20℃；2.3 户外风速不超出35m/s；2.4 空气相地湿度不超出90%（+25℃）；2.5 地面倾斜度小于30；2.6 地震加速度：水平小于0.4m/s2，垂直小于0.2m/s2。
2.7 安装地点无火灾、爆炸危险、化学腐蚀、猛烈振动，而且不应是低洼积水处，同时应留足组变开门所需空间。
2.8 本产品应安装在适宜基础上使用（请参阅5.1.1条）；2.9 当环境条件超出上述要求范围，请和我企业联络，我们将依据具体要求，提供特殊设计产品。
3 吊装及运输3.1 吊装3.1.1 本系列组变通常不应采取叉车搬运，户内产品可采取钢管垫底滚推方法将产品就位，户外产品应使用吊机吊装就位。
3.1.2 吊装应根据相关起重安全规程进行，并应依据组变铭牌标称重量选择适宜起吊设备。
3.1.3 组变起吊时应确保起吊钢丝绳之间夹角小于600，起吊时应确保箱变平稳起落。
3.1.4 采取顶起吊方法时，应同时使用组变顶上四个吊环。
XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的箱式变电站应符合招标文件所规定的要求。
1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
附件厢式变压器技术规范1.总则1.1本技术规范书适用于办公楼等项目厢式变压器。
1.2本技术规范书提出的技术要求为最低限度要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条件，卖方应保证提供满足本技术规范书和符合工业标准，技术先进、功能完善、使用可靠、稳定性好、维修保养简便的成熟产品。
1.3本技术规范要求本工程承包商提供设备及其配合基础安装、线缆敷设、非标设备制作、软件编制、系统调试以及完成本系统工程所必须的开通验收、人员培训、竣工资料和12个月免费缺陷责任期等全部工作。
1.4如果卖方没有以书面形式对本技术规范书的条文提出异议，那么买方可以认为卖方提供的产品应完全符合本技术规范书的要求。
1.5在签定合同之后，买方有权提出因规范标准变化而产生的一些补充要求，具体项目由买方、卖方双方商定。
1.6本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行。
1.7本技术规范书为订货合同的附件，与合同正文具有同等效力1.8实施本技术规范书的设备和技术必须符合国家相关规范1.9投标方必须对产品的售后服务、维护及维修响应时间等作出明确的说明和承诺。
2.环境条件2.1大气温度1) 平均气温: 15.4 ℃2) 极端最高气温： 40.9 ℃3) 极端最低气温： -10.0 ℃4) 最热月平均气温: 20.9 ℃ (7月份)5) 最热月平均最高气温: 33.9 ℃ (7月份)2.2 大气湿度1) 平均相对湿度： 76％2) 最小相对湿度： 0％3) 平均绝对湿度： 15.50hPa4) 最大绝对湿度： 41.20hPa5) 最小绝对湿度： 0.50hPa2.3 年平均降雨量： 1093.4mm2.4 风速1) 瞬时最大风速： 32.0 m/s2) 50年一遇10m高度10min平均设计风速： 25.3 m/s2.5 地震要求(近似于地震基本烈度7度)1) 水平加速度： 0.2g2) 垂直加速度： 0.1g2.6 平均海拔高度: ≤1000 M2.7 最大积雪深度: 34 cm2.8 覆冰厚度: 10 mm2.9 夏季平均日照幅度: 0.021W/cm22.10 历年平均雷暴日: 28.7 天3.工程概况3.1.系统构成本项目包括高低压部分。
岱山县曙光工贸实业发展中心欧式箱变技术条件书1．总则：1.1箱式变的变压器部分必须符合S11系列配电变压器的技术条件；其它各种电器设备应分别符合相应的国家（或部）标准。
主要有：GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验GB1094.5-85 电力变压器第四部分承受短路的能力GB/T6451-1999 三相油浸式电力变压器技术参数及要求GB/T17467-1998 高压/低压预装式变电站GB4208 外壳防护等级的分类JB/T 10217-2000 组合式变压器DL/T 537-2002 高压/低压预装箱式变电站选用导则GB 15166.2—94 交流高压熔断器限流式熔断器GB/T 12706.4-2002 额定电压6kV到30kV电力电缆附件试验要求GB 16926 –1997 交流高压负荷开关—熔断器组合GB3983.1-1989 低压并联电容器DL/TT597-1996 低压无功补偿控制器订货技术条件SD325-89 电力系统电压和无功技术导则GB11032-89 交流无间隙金属氧化物避雷器GB1497-1985 低压电器基本标准GB7251-1997 低压成套开关设备和控制设备1.2箱式变应适用于中国10kV中性点不接地系统内安全运行。
1.3 箱变的使用环境1. 3.1安装地点：户外1. 3.2海拔高度：1000m以下1. 3.3环境气温：-15℃－+40℃1. 3.4户外风速：＜35m/s1. 3.5最大相对湿度: 小于95%(25℃)(日平均值)，小于90%(25℃)(月平均值)1. 3.6安装地点：安装在无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的户外场所1. 3.7抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同时作用持续三个正弦波、安全系数≥1.672．各元件电气性能要求2.1.变压器2.1.1变压器选用S11及以上型号变压器，变压器采用全绝缘、全密封、免维护结构，高压侧进线采用密封肘型插头形式。
岱山县曙光工贸实业发展中心欧式箱变技术条件书1．总则：1.1箱式变的变压器部分必须符合S11系列配电变压器的技术条件；其它各种电器设备应分别符合相应的国家（或部）标准。
主要有：GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验GB1094.5-85 电力变压器第四部分承受短路的能力GB/T6451-1999 三相油浸式电力变压器技术参数及要求GB/T17467-1998 高压/低压预装式变电站GB4208 外壳防护等级的分类JB/T 10217-2000 组合式变压器DL/T 537-2002 高压/低压预装箱式变电站选用导则GB 15166.2—94 交流高压熔断器限流式熔断器GB/T 12706.4-2002 额定电压6kV到30kV电力电缆附件试验要求GB 16926 –1997 交流高压负荷开关—熔断器组合GB3983.1-1989 低压并联电容器DL/TT597-1996 低压无功补偿控制器订货技术条件SD325-89 电力系统电压和无功技术导则GB11032-89 交流无间隙金属氧化物避雷器GB1497-1985 低压电器基本标准GB7251-1997 低压成套开关设备和控制设备1.2箱式变应适用于中国10kV中性点不接地系统内安全运行。
1.3 箱变的使用环境1. 3.1安装地点：户外1. 3.2海拔高度：1000m以下1. 3.3环境气温：-15℃－+40℃1. 3.4户外风速：＜35m/s1. 3.5最大相对湿度: 小于95%(25℃)(日平均值)，小于90%(25℃)(月平均值)1. 3.6安装地点：安装在无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的户外场所1. 3.7抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同时作用持续三个正弦波、安全系数≥1.672．各元件电气性能要求2.1.变压器2.1.1变压器选用S11及以上型号变压器，变压器采用全绝缘、全密封、免维护结构，高压侧进线采用密封肘型插头形式。
选用波纹油箱，油箱外壳不得有渗漏和损伤、外观表面光洁不粗糙，抗腐蚀性能好。
2.1.2额定电压：10kＶ2.1.3额定容量：100KVA2.1.4额定频率：50HZ2.1.5型号：S11-M级以上型号2.1.6变比：10.5kV/0.4kV2.1.7分接范围：±2×2.5%、特殊要求另行说明2.1.8联结组标号：Dyn112.1.9空载损耗、负载损耗、空载电流、阻抗电压：2.1.10绝缘水平10kV绕组：冲击试验电压（峰值）全波75kV、截波85kV、工频耐受电压35kV。
其他要求符合GB1094.3-85有关规定2.1.11温升部分温升限值K线圈：绝缘的耐热等级为A 65顶层油55铁心本体使相邻绝缘材料不致损伤的温油箱及结构件表面80其他要求符合GB1094.2-1996有关规定2.1.12运行噪声水平：<45dB（如有风机，则应包括风机噪声）。
2.1.13线圈温升（环境温度40℃）小于60K；油面温升(环境温度40℃)小于50K。
2.1.14散热方式：风冷式2.1.15分接开关及环网负荷开关操作方式：手动2.1.16线圈：10kV及0.4kV都采用铜芯绕组2.1.17绝缘油：采用国产#25新的变压器油2.1.18设备承受短路能力：应符合GB1094.5-85的规定2.1.19中性点接地方式：0.4kV中性点直接接地2.1.20测试项目：除应GB 1094.1-GB 1094.5所规定的试验项目外，还需符合GB/T6451-1995第5项要求。
2.2环网柜与变压器之间的高压电缆：环网柜与变压器之间为单芯电缆，采用密封肘型插头形式,插头技术参数：2.2.1类型：进口2.2.2额定电压（最高工作电压）：１２kＶ2.2.3额定电流：按要求选择2.2.4 1min工频耐压：42kV2.2.5触头接触电阻：≤100μΩ2.2.6电缆截面：按要求配置，但不得小于50平方毫米2.2.7导体最高温度：90度（正常运行）、250度（短路5S）2.2.8试验：满足GB/ T 12706.4—2002要求2.3高压环网柜：2.3.1类型：采用无裸露带电体的全封闭免维护真空绝缘环网柜,具有齐全的五防功能，确保检修的方便和安全，高压柜“五防”功能采用机械联锁，操作机构简单，一次接线方案见一次接线图。
2.3.2额定电压（最高工作电压）：12kv2.3.3额定电流：630A2.3.4额定频率：50ＨＺ2.3.5额定短时耐受电流：20 kA（2S）2.3.6额定峰值电流：50kＡ2.3.7额定短路关合电流：50kA2.3.8额定转移电流：厂家提供不同规格熔断器的额定转移电流2.3.9额定绝缘水平：额定电压KV 10kV开关对地及相间开关隔离断口间工频耐压KV 42 48 冲击耐压峰值KV75 852.3.10高压熔断器：国产全范围保护熔断器、根据所选变压器容量选择熔断器额定电流（制造厂应提供熔断器的开断范围）2.3.11高压环网柜进线电缆附件截面：50平方毫米2.3.12高压电器设备的温升限值按GB/T11022规定2.3.13操作方式：手动2.3.14负荷开关应有位置指示装置、带电显示装置2.3.15寿命：机械：3000次；电气：额定电流下合分100次2.3.16负荷开关应保证10年免维护2.3.17制造厂应提供负荷开关的分合闸时间2.4低压开关:应有明显断开点(配置详见一次系统图)2.4.1类型：低压进线开关选用人民电器厂开关或其它国际公认的知名品牌且相同档次的产品，额定电流取1.3倍变压器的额定电流，进线开关设瞬时、短延时、长延时三段保护，不设失压脱扣器，出线开关选用国内品牌嘉控产品，出线开关设过载和短路保护，低压母排设置浪涌保护，浪涌保护产品应选用与低压开关同一厂家产品。
2.4.2出线开关数量及额定电流：125KVA变压器配置：见一次系统图2.4.3低压电器设备的温升限值按GB7251.1规定2.4.4低压开关设备额定短路耐受电流和额定峰值耐受电流满足GB7251.1的有关要求2.4.5额定绝缘水平：工频耐受电压2.5kV2.5低压电容器补偿2.5.1额定电压：400V，3相2.5.2额定容量：100kVA变压器配置10kVar电容器10组，2.5.3应具有投入及切除门限设定值、延时设定值、过电压保护设定值的设置功能，能通过简单、方便的操作来实现对装置的设置、控制和查阅。
2.5.4能适当选择一定无功容量作为固定补偿，能按配变空载无功损耗分配。
2.5.5负载较轻时，应具有防止投、切振荡的措施。
2.5.6同组电容器投切延时大于3分钟。
2.5.7具有下列显示功能：工作电源；超前；滞后；过压保护动作；输出回路工作状态；功率因数；2.5.8对防雨、防潮、隔热、散热采取有效措施，能保证全天候在户外环境下正常工作。
2.5.9具备长期、连续、频繁、可靠工作的能力。
2.5.10控制器具备强抗干扰和雷击保护能力，电容柜应设置低压避雷器。
2.5.11卖方应按国家现行标准对供货设备进行出厂例行试验，试验时应通知买方代表到场验证，其试验结果应能证明所提供的设备能满足合同规定的技术要求。
2.5.12投标者应在以下空栏内填入相应和生产厂家，工作寿命。
序号设备名称规格型号生产厂家工作寿命1、智能控制器年2、电容器年3、低压开关次4、接触器次2.6箱变外壳2.6.1箱壳高、低压室应有防尘、防凝露措施，高低压室湿度不应超过90%（25℃）。
箱壳应有防晒、防雨（包括海岛地区遭遇台风时从各个方向袭来的雨水）、防绣和防小动物进入等措施或装置，防小动物网板采用不锈钢材料。
2.6.2，箱变骨架结构采用经热镀锌处理的槽钢及角钢制造，具有足够的机械强度和抗腐蚀性。
外壳内外层均采用2mm厚敷铝锌板，具有良好的抗腐蚀性能，内衬耐火隔热材料，具有良好的保温隔热性能。
箱体门采用双层敷铝锌板，确保门的强度。
箱体的外观和色彩美观，与环境协调（采用防腐木颜色军绿）。
使用寿命应保证30年不变色及不腐蚀。
2.6.3箱壳屋顶应具有隔热、保温和防凝露滴落等功能，屋顶应能方便拆卸。
2.6.4箱变外壳防护等级：IP332.7其他2.7.1变压器外壳：采用冷轧钢板，强度能承受≥5个大气压（Psig）不发生永久性形，不漏油、不渗油。
外壳颜色：环保绿，寿命应达到20年不生锈。
2.7.2变压器低压侧出线与低压主母线的连接，应采用类似断路器动触头的软连接方式，以保证变压器低压出线端子在任何情况下均不受力。
2.7.3箱变的低压主母线和变压器低压出线端子应加装绝缘相色套。
2.7.4电能计量装置：低压进线开关柜安装计量专用接线盒，预留电能计量装置（计量表计）和配网综合测试仪的安装位置，在计量装置和配网综合测试仪未安装前CT回路不得开路。
2.7.5接地：箱变中主接地点应有明显的接地标志，箱体中应设有不少于两个与接地系统相连的端子。
连接到接地回路的元件应符合GB/T 17467-1998 的5.1要求。
2.7.6面板和门：正常操作时需开启或移开的面板和门，开启或移开时不需要工具，如果没有合适的联锁装置保证运行人员的安全，此类的门或面板上应装锁。
所有其他用途的门及面板类应装锁。
箱变的门均应向外开启，设置嵌入式挂锁，开启角度大于90度并备有定位装置使之保持在打开位置。
箱变的门和面板应装有密封橡胶条。
2.7.8按照国家规范（电力生产企业安全设施规范手册），在箱外四面挂设“禁止攀登，高压危险”禁止类安全标示牌，箱变的每一道门外挂设“未经许可，不得如内”禁止类安全标示牌。
2.7.9箱变内应预留检修下人孔。
2.7.10箱变的平面布置经买方认可后方可生产，安装底座槽钢外型尺寸见图纸。
2.7.11附图：提供高，低压侧一次系统图，二次接线图由厂方提供，经使用单位确认后方可生产。
3试验3.1型式试验：3.1.1绝缘试验3.1.2温升试验3.1.3额定峰值和额定短时耐受电流试验3.1.4功能试验3.1.5防护等级试验3.1.6外壳耐受机械应力的试验3.1.7声级试验3.1.8关合和开断能力试验3.2出厂试验3.2.1工频电压耐受试验：对高低压测、变压器和辅助回路控制回路进行工频耐压试验；3.2.2功能试验3.2.3开关设备和控制设备的机械特性检验3.2.4箱式变电站门的机械操作3.2.5绝缘挡板的定位3.2.6变压器温度和液面的检查3.2.7电压指示的检验3.2.8接地线的连接3.2.9电缆的试验3.2.10熔断器的更换3.2.11若不同元件之间装有联锁装置，其功能应予以验证3.2.12接线正确性检查3.1.13声级试验4 随机资料的提供卖方至少应提供以下技术文件和图纸;4.1出厂试验报告书4.2安装使用说明书4.3产品质量合格证4.4装箱单和附件清单4.5电器原理图4.6电气二次结线图4.7设备明细清册4.8备品备件,专用工具清单，专用操作工具1 套/ 台；熔管1 套（三相）/ 台。
