水利工程资料整理(1)培训课件

水利工程资料安全管理制度的执行
02
确保资料员严格遵守安全管理制度，采取有效的措施，防止资
料泄露和丢失。
水利工程资料安全管理制度的监督与考核
03
定期对资料员进行监督和考核，确保安全管理制度得到有效执
行。
水利工程资料保密要求与方法
水利工程资料的保密要求
对水利工程资料的保密级别进行明确规定，要求资料员严格遵守保密规定，不得 随意泄露或提供给他人。
水利工程资料表格填写规范
表格应按照规定的格式填写，不得随 意更改。
表格中的数据应使用阿拉伯数字，并 按照规定的单位填写。
填写内容应准确、完整，不得留空或 省略。
表格填写完毕后，应认真核对，确保 无误。
水利工程资料整理方法与技巧
根据工程进度和资料类型进行分类整理。
对重要资料进行重点保管，一般资料按顺序归档。
水利工程资料管理流程
资料整理
对收集到的资料进行分类、编 号、装订等整理工作，便于管 理和检索。
资料利用与借阅
合理利用和借阅水利工程资料 ，确保资料的安全性和保密性 。
资料收集
在水利工程建设过程中，及时 收集各类资料，确保资料的完 整性和准确性。
资料归档
将整理好的资料按照归档要求 进行归档，并建立档案目录和 档案数据库。
水利工程资料管理实践操作演练
模拟场景
设计多种水利工程资料管 理场景，如工程开工、施 工过程、竣工验收等阶段 。
操作流程
演示并讲解水利工程资料 管理的基本操作流程，包 括资料的收集、整理、分 类、归档等环节。
实践操作
学员亲自动手进行实践操 作演练，加深对资料管理 流程的理解和掌握。
学员互动与交流
分组讨论

水利枢纽常以其形成的水库或主体工程——坝、水电站的名称来命名，如 三峡大坝、密云水库、新安江水电站等；
10.1程中，表达水工建筑物设计、施工和 管理的工程图样。
水利工程的兴建一般需要经过勘测、规划、设计、施工和竣工 验收等几个阶段，每个阶段都要绘制相应的图样。
溢洪道

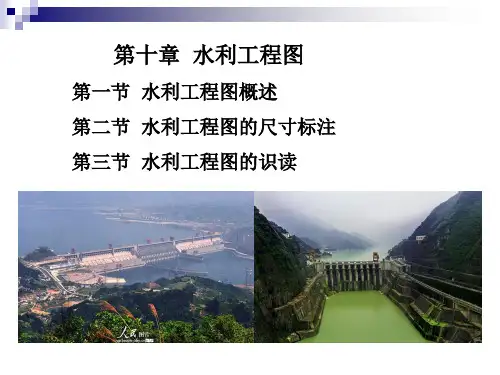

水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
（三）建筑物结构图
以枢纽中某一建筑物为对象的工程图样。主要用来表达水利枢纽中 单个建筑物的形状、大小、结构和材料等内容。
水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
（四）施工图
施工图是按照设计要求，用于指导施工所画的图样。主要表达施工 过程中的施工组织、施工程序和施工方法等。
当整张图只使用一种比例时，比例统一注写在标题栏内，否 则，应逐一标注。比例的字高应比图名的字高小1～2号。
水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
二、特殊表达方法
（一）合成视图
对称或基本对称的图形，可将两个视向相反的视图（剖面图）各 画一半，并用点画线为界合成一个图形，分别注写相应的图名。
水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
常见水工建筑物平面图例P175
水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
续表
水利工程图培训资料(ppt55页)
水利工程图培训资料(ppt55页)
（二）枢纽布置图
将整个水利枢纽的主要建筑物的平面 图形画在地形图上得到的图样。 作用：作为各建筑物定位、施工放线、 土石方施工以及绘制施工总平面图的 依据。 枢纽布置图一般包括以下内容： (1)水利枢纽所在地区的地形、河流及流 向、地理方位（指北针），主要建筑 物的控制点坐标、绘图比例等。 (2)各建筑物的平面形状、相应位置关系。 (3)建筑物与地面的交线、填挖方坡边线。 (4)建筑物的主要高程和主要轮廓尺寸。

水利工程资料员培训件_图文
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
45、自己的饭量自己知道。——苏联
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬

修改程序：按照规定的程序进行修改，确保修改后的资料符合规范要求，并保留修改痕迹。
更新和修改的内容：包括施工图纸、施工记录、验收记录、变更签证等，确保资料与工程实际相符。
注意事项：在更新和修改资料时，要保持资料的连续性和完整性，避免出现断章取义或重复的情况。
水利工程资料编制
水利工程资料的编制要求
审核资料的保管和保密措施
水利工程资料的验收流程
验收申请：资料员提交验收申请，明确验收时间和地点
归档保存：将验收资料归档保存，以备后续使用和查询
提交报告：提交验收报告，明确验收结论和建议
审核资料：审核资料是否齐全、完整、规范
整改与完善：对存在的问题进行整改和完善
现场验收：组织专家或相关部门进行现场验收
职业能力：掌握水利工程资料管理的基本理论和实践技能，能够独立完成资料收集、整理、归档等工作
职业前景：随着水利事业的不断发展，水利工程资料员的需求量不断增加，职业前景广阔
感谢您的观看
汇报人：PPT
单击此处输入你的项正文，文字是您思想的提炼，言简意赅的阐述观点。
对收集到的资料进行分类、归档，确保资料的完整性和可追溯性。
单击此处输入你的项正文，文字是您思想的提炼，言简意赅的阐述观点。
负责水利工程资料的借阅、查阅、保管等工作，确保资料的安全和保密。
单击此处输入你的项正文，文字是您思想的提炼，言简意赅的阐述观点。
水利工程资料员培训课件
汇报人：PPT
目录
01
添加目录标题
02
水利工程资料员概述
03
水利工程资料管理
04
水利工程资料编制
05
水利工程资料审核与验收
06
水利工程资料的安全与保密

第一节、开工准备
4）项目划分的原则是：
• 在满足规范要求的前提下，尽量减少单元工程的数量（资 料的数量），只要足以证明该单元工程质量合格就行。
迹。） 3、对工程施工内容有针对性。（举例:市政工程的
塔吊） 4、各种资料可以相互印证。（参见各方、天气预报、
年节放假）
第六节 水利工程资料的五性
三、有效性
1、签字人员的授权明确。（投标人员等） 2、各种签字笔记认真（容易辨认）。 3、资料的限定完成日期。（竣工结算等） 4、避免签字日期与相关施工季节的冲突。（雨季、
第三节 水利人的骄傲
3）因为工程的复杂性，更加锻炼人的意志，掌握更多的技
术、技能。
4）水利工程的平台较大，可以说是天高任鸟飞。 5）当你能比较全面的掌握水利工程的管理后，你会发现你
在其他的工程类别上已经是一个专家性的人才了。
第四节 本次讲座的目的
1.完善公司的资料管理体系（公司、项目、班组）。 1）责任到人，责任到岗。 2）建立专门的沟通体系（微信群等）。 3）完善定期检查制度（公司查项目/项目查班组）。 4）影像资料及施工进度资料定期回传。 5）完善定期上报备案（开工/完工等电子版上报公司）
问题） 11.地基基础处理和地质灾害的处理。这都是水利工程的核心业务，隐蔽
工程多，技术要求高。 12.质量终身责任制决定了工程资料的重要性。
第二节 2017年公司对工作新的要求
1.公司今后的发展是走集团化道路，以科技力量为 先导，以加强营销为后盾，以做好项目为基本， 以拿奖评优为力量。
2.目前公司刚刚跨上一个新的台阶，也正值习主席 全面实行“十三五计划”的宏伟开始。公司的各 项管理必须要适应新环境（营改增、226号文等） 。
表》上签字，确保资料不出现遗漏、并能及时跟踪资料的 签字盖章情况及返还时间。

影响水循环的因素 1、气象因素：风向 风速 温度 湿度 2、下垫面因素：地形 地质 土壤 植被 3、人类活动：水利措施
特点：时空分布不均匀性
.
4
水利工程: 所谓水利工程，是指
对自然界的地表水和地下水 进行控制和调配，以达到除 害兴利目的而修建的工程。
.
5
水利工程的特点
1、工程量大
2、投资多
3、工期长
水利工程基本知识
.
1
第一节 水资源与水利工程
全球总量约15亿km3，可利用的 淡水总量约0.38亿km3，仅占全球总量 的2.5%，其中约有0.3亿km3的淡水储 藏在极地和冰山冰川之中；另外相当 大的部分埋藏于地下。
对人类起着重要作用的江河湖泊 地表水资源，其水量的总和约为47万 亿m3。
.
3
我国年平均径流量2.7万亿m3，径 流总量居世界第6位，人均则为世界 平均水平的1/4，排名在110位之后。
.
33
一、土石坝设计的基本要求
（1）具有足够的断面维持坝体的稳定
（2）设置良好的防渗和排水设施控制渗流
（3）设计合理
（4）泄洪建筑物具有足够的泄洪能力
（5）采取适当的构造措施
.
34
土石坝的工作条件
⑴ 渗流影响
⑵ 冲刷影响
⑶ 沉陷影响
⑷ 其他影响
.
35
二、土石坝的类型
按坝体高度可分为：高 坝、中坝、低坝。
4、工作条件的复杂性
5、受自然条件制约，施工难度大
6、工程效益大对环境影响大
7、失事后果严重.
6
.
7
.
8
水利工程分类
防洪工程
农田水利工程

(2 ) 对地形、地质条件适应性强。
任何形状的河谷都可以修建重力坝。因为坝
体作用于地基面上的压应力不高，甚至在土基 上也可以修建高度不大的重力坝。
a
46
(3) 枢纽泄洪问题容易解决。
重力坝可以做成溢流的，也可以在坝身不同高度设置世水孔，一 般不需另设溢洪道或世水隧洞，枢纽布置紧凄。
(4) 便于施工导流。
4、工作条件的复杂性
5、受自然条件制约，施工难度大
6、工程效益大对环境影响大
7、失事后a 果严重
6
a
7
a
8
水利工程分类
防洪工程
农田水利工程
水力发电工程
供水与排水工程
航道及港口工程
环境水利工程
a
9
第二节 水利枢纽与水工建筑物
a
10
(一) 水利枢纽
为了达到防洪、获得发电、灌溉、供水 等方面的效益，需要在河流的适宜地段 修建不同类型的建筑物，用来控制和分 配水流。这些建筑物统称为水工建筑物。 而由不同类型的水工建筑物组成综合体， 称为水利枢纽。
用以改善河流的水流条件， 调整水流对河床及河岸的作用，以 及为防护水库、湖泊中的波浪和水 流对岸坡的冲刷。
a
24
(6) 专门建筑物
•为灌溉、发电、过坝需要
而兴建的建筑物。
•如专为发电用的压力前池、
调压室、电站厂房等。
a
25
第三节 水利枢纽分等 和水工建筑物分级
a
26
首先按水利枢纽工程的规模、 效益及其在国民经济中的作用进 行分等，分五等，然后再对各组 成建筑物按其所属枢纽的等别、 建筑物在枢纽中所起的作用和重 要性进行分级，分五级。
鱼嘴
金钢堤

（一）、土石坝冬季施工：
规范规定，日平均气温低于0℃时，按低 温季节施工。 当日平均气温低于-10℃时， 一般不宜填筑土料，否则必须进行技术经 济论证。
防冻 保温 加 热
二、雨季施工
雨季施工最主要的问题是土料含水量的变化 对施工带来的不利影响。粘土对含水量反 应敏感，应避开雨天施工，非粘性土可在 小雨时施工，大雨停工。雨季施工应采取 有效措施：来雨前用光面碾快速压实松土， 防止雨水渗入；铺料时，心墙向两侧、斜 墙向下游铺成2%的坡度，以利排水；做好 坝面防雨保护，如设防雨棚、覆盖苫布、 油布等；做好料场周围的排水系统，控制 土料含水量。
沥青混凝土面板施工
第三节 水闸施工
水闸由上游段、闸室段、下游段三部分组 成。一般大、中型水闸的主要部分（如闸 室）多为混凝土及钢筋混凝土工程，其施 工内容一般可分为以下几个部分：
1、基坑开挖与基础处理； 2、闸室段施工（底板、闸墩等）； 3、上、下游连接段施工（护坦、海漫等）； 4 、两岸的上、下游翼墙，上、下游护坡的施工； 5、闸门及启闭设备的安装。
坝面填筑：
（1）坝面施工程序：
1、坝基开挖与处理
坝壳与岸坡、地基接触部分的处理，主要 是清基。就是把坝基范围内的所有草皮、 树根、坟墓、乱石以及各种建筑物等全部 清除，并认真做好水井、泉眼、地道、洞 穴等处理。
2、坝面填筑施工程序
坝面作业包括铺土、平土、洒水或晾晒 （控制含水量）、土料压实、刨毛、质量 检查等工序。
水工建筑物施工
第一节 土石坝施工 水利水电工程中，土方工程应用非常广 泛。有些水工建筑物，如土坝、土堤、土 渠等，几乎全部都是土方工程。 土石坝：包括各种碾压式土坝、堆石坝和 土石混合坝
土石坝的特点： 1.所需土石料可以就地取材，还可以充分利

7
二、施工资料管理规程
2、重点施工资料内容讲解
隐蔽工程及地基处理资料

隐蔽工程检查记录 隐蔽工程在覆盖前应进行质量检查，并填写隐 蔽工程检查记录。 监理单位必须明确监理意见。
8
二、施工资料管理规程
2、重点施工资料内容讲解
施工记录

自检记录 施工中，依据工程设计要求、施工技术标准和 约定进行自检，填写自检记录。自检应坚持三检制， 即班组自检、施工队复检、项目经理部专职质检机 构终检。
10
二、施工资料管理规程
2、重点施工资料内容讲解
施工试验记录
试验报告由检测单位提供，施工单位送样时， 应将委托单填写齐全，试样的生产厂家，取样部位， 送检人等都应明确。并且应向检测单位明确试验标 准。
11
二、施工资料管理规程
2、重点施工资料内容讲解
工程质量评定资料
工程质量评定按照SL176和SL631-SL637来评定。

施工日志 自工程开工起至竣工验收合格止，由项目负责 人或指派专人逐日记载，记载内容应保持连续和完 整。 一般情况下，对于存在问题的处理情况记录不 详。
5
二、施工资料管理规程
2、重点施工资料内容讲解
施工技术资料

技术交底记录 单元（工序）工程施工前，由技术负责人或工 长（施工员）向施工班组交底，结合本工程的实际， 提出达到施工规范、规程、施工图及工艺标准的具 体要求和措施，并填写技术交底记录。
部分评定表。
12
二、施工资料管理规程
2、重点施工资料内容讲解
工程验收资料
工程验收按照水利部30号令和SL223的规定。
部分验收表。 竣工技术预验收报告 竣工验收鉴定书

术标准以及合同约定的标准要求。 工程项目施工质量同时满足下列标准时，其质量评为优良：
1 单位工程质量全部合格，其中70%以上单位工程质量达到优良等级，且 主要单位工程质量全部优良。
2 工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行 业技术标准以及合同约定的标准要求。
14
档案归档范围
16
归档的质量要求
附件1 竣工图章及竣工图确认章 1－1 竣工图章 （单位mm）
13
10 7
(X X工程)竣工图
编制单位 编制人
技术负责人
编制日期
监理单位
审核人 日期
60
10
10
10
25
25
20
10
80
17
10
1－2 竣工图确认章 （单位mm）
监理单位
审核人
20
审核日期
20
20
20
80
20
22
水利工程档案文件的归档
归档的文件必须完整、准确、系统，能反映工程建设活动的全过程。 归档文件必须经过分类整理，并应组成符合要求的案卷。 工程档案一般不少于两套，一套应由建设单位保管、一套（原件）移交当地档案馆 （工程变更通知单，一般是指对原设计进行变更的依据性文字材料，）整理时，一般应按
9
单元（工序）工程施工（处理）完毕
施工单位进行自检，作好施工记录，填报 单元（工序）工程施工质量评定表
处理
进
监理单位审核自检资料是否真实、可靠、完整
入
下
一
单 元
否 审核结果
（
工
序
是
）
工
程
监理单位现场抽样检验
否 合格否
