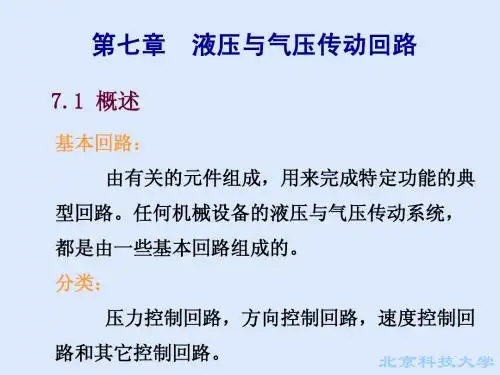

第七章液压与气压传动回路7.1 概述基本回路：由有关的元件组成，用来完成特定功能的典型回路。
任何机械设备的液压与气压传动系统，都是由一些基本回路组成的。
分类：压力控制回路，方向控制回路，速度控制回7.2 方向控制回路利用各种方向阀来控制气液流的通断和变向，以使执行柜构启动，停止和换向。
7.2.1 简单方向控制回路在泵与执行机构之间采用普通换向阀便可实现简单方向控制回路。
7.2.2 复杂方向控制回路当需要频繁连续动作且对换向过程有很多附加要求时，则采用复杂方向控制回路。
1、时间控制方向回路主要用于工作部件运动速度较高，要求换向平稳，无冲击，但换向精度要求不高的场合。
2、行程控制方向回路这种回路换向精度较高，冲击较大，但由于先导阀的制动行程恒定不变，制动时间的长短和换向冲击的大小将受运动部件速度快慢的影响。
主要用于工作部件运动速度不大,但换向精度要求较高的场合。
7.3 压力控制回路压力控制回路是利用压力控制阀来控制系统中油液的压力，以满足执行机构对力或转矩的要求。
压力控制有:调压回路，减压回路，增压回路，保压回路，卸荷回路,平衡回路，锁紧回路和一次与二次压力回路等。
1、调压回路调压回路是使系统整体或某一部分的压力保持恒定或不超过某个数值。
分为：单级调压回路、多P1>P2 P1P22、减压回路减压回路是使系统中某一部分通路具有较低的稳定压力。
用于两级或多级的减压回路。
调定压力比系统压力至少小0.5MPa3、增压回路增压回路是使系统中某一部分通路具有较高的稳定压力。
它能使局部压力远远高于泵的压力。
液压系统的增压回路：4、保压回路执行元件在工作循环的某一阶段内，若需要保持规定的压力，则应采用保压回路。
1) 利用蓄能器保压的回路：2)用泵保压的回路动画3) 用液控单向阀保压的回路自动补油保压5 卸荷回路卸荷回路是使泵在接近零压的情况下运转，以减少功率损失和系统发热，延长泵和电机的使用寿命。
用换向阀的卸荷回路：如图所示。
