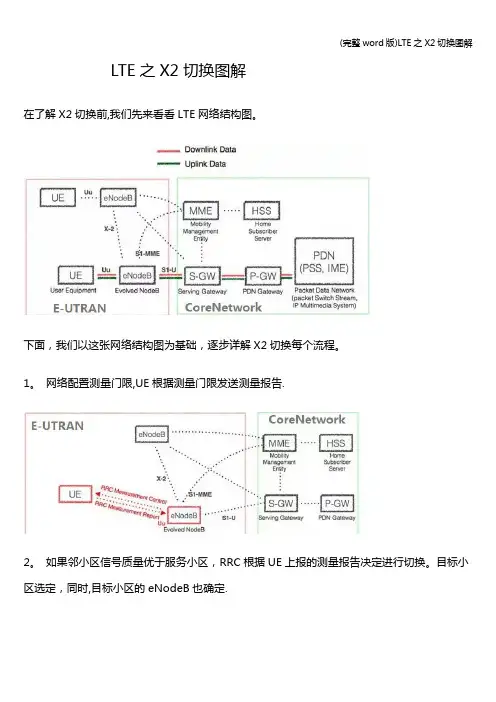

LTE之X2切换图解在了解X2切换前,我们先来看看LTE网络结构图。
下面，我们以这张网络结构图为基础，逐步详解X2切换每个流程。
1。
网络配置测量门限,UE根据测量门限发送测量报告.2。
如果邻小区信号质量优于服务小区，RRC根据UE上报的测量报告决定进行切换。
目标小区选定，同时,目标小区的eNodeB也确定.3. 源eNodeB过X2接口向目标eNodeB发送Handover Request 消息，Handover Request 消息中包含E—RAB信息和一些UE的历史信息（UE/Cell RRM相关信息,访问过的小区等等）。
Handover Request 消息包括：4. 目标eNodeB 与S—GW建立GTP连接.同时，目标eNodeB根据接收到的E—RAB的QoS属性进行接入控制（Admission Control）判断，如果允许接入，目标eNodeB将根据E-RAB 的QoS属性预留相应的资源,分配C—RNTI以及随机接入的专用前导序列等。
5。
目标eNodeB向源eNodeB发送Handover Request Acknowledge 确认。
在此消息中，Handover Command message （RRC Connection Reconfiguration Request）作为Transparent Container包含在其中，同时还包含了先前产生的C—RNTI和随机接入的专用前导序列等。
Handover Request Acknowledge消息包括：6. 一条X2 GTP通道在目标eNodeB和源eNodeB之间建立，该通道将传送切换过程中的用户数据。
此刻，UE开始准备缓存下行数据。
7。
源eNodeB将目标eNodeB生成的RRCConnectionReconfiguration消息（包含MobilityControlInfo信元)，发送给UE，其中包括目标小区的物理标识，UE在目标小区中的C －RNTI，目标小区接入的专用前导序列，目标小区的安全算法等.源eNodeB发送序列号（SN，Sequence Number)状态传输消息到目标eNodeB。

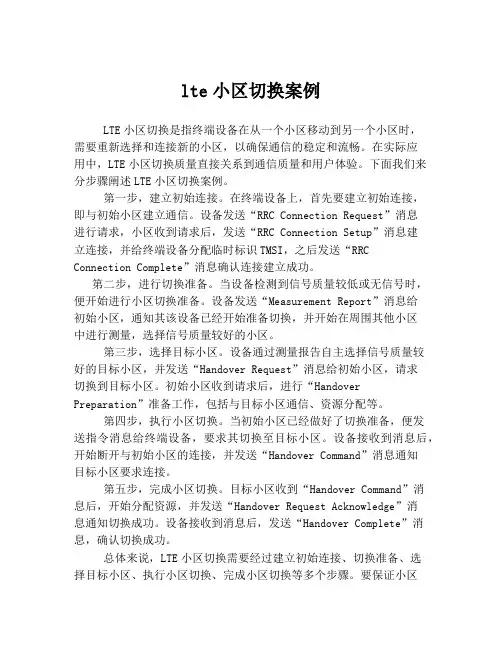

lte小区切换案例LTE小区切换是指终端设备在从一个小区移动到另一个小区时，需要重新选择和连接新的小区，以确保通信的稳定和流畅。
在实际应用中，LTE小区切换质量直接关系到通信质量和用户体验。
下面我们来分步骤阐述LTE小区切换案例。
第一步，建立初始连接。
在终端设备上，首先要建立初始连接，即与初始小区建立通信。
设备发送“RRC Connection Request”消息进行请求，小区收到请求后，发送“RRC Connection Setup”消息建立连接，并给终端设备分配临时标识TMSI，之后发送“RRC Connection Complete”消息确认连接建立成功。
第二步，进行切换准备。
当设备检测到信号质量较低或无信号时，便开始进行小区切换准备。
设备发送“Measurement Report”消息给初始小区，通知其该设备已经开始准备切换，并开始在周围其他小区中进行测量，选择信号质量较好的小区。
第三步，选择目标小区。
设备通过测量报告自主选择信号质量较好的目标小区，并发送“Handover Request”消息给初始小区，请求切换到目标小区。
初始小区收到请求后，进行“Handover Preparation”准备工作，包括与目标小区通信、资源分配等。
第四步，执行小区切换。
当初始小区已经做好了切换准备，便发送指令消息给终端设备，要求其切换至目标小区。
设备接收到消息后，开始断开与初始小区的连接，并发送“Handover Command”消息通知目标小区要求连接。
第五步，完成小区切换。
目标小区收到“Handover Command”消息后，开始分配资源，并发送“Handover Request Acknowledge”消息通知切换成功。
设备接收到消息后，发送“Handover Complete”消息，确认切换成功。
总体来说，LTE小区切换需要经过建立初始连接、切换准备、选择目标小区、执行小区切换、完成小区切换等多个步骤。
第五章切换问题概述及总结（陈洲）LTE技术中小区间的切换不再像在GSM和3G时代，切换不是在用户的专用信道中发生，而是使用PRACH过程来切换，这就使得切换问题分成了两大类，一是切换请求没触发，二是触发后切换失败。
5.1总结了切换不触发的原因和案例，5.2提出了切换失败的分析和案例，5.3提供了切换问题的其他案例5.1 切换不触发（陈洲）在LTE中，手机不再需要从系统消息中得到邻区的信息，而是完全由手机本身不断检测邻区码。
切换请求没触发是指手机在运动过程中检测到新小区的信号，然后向基站发送measurement report要求切换，但由于基站没有相邻基站的IP地址而不知道切换请求应该发往何处，导致手机保持在现服务小区直到干扰太大而掉话。
切换不触发原因包括：1.在源基站中没有建立邻站的数据。
对每一个邻站要创建一个LNADJ,指明邻站的ENB ID 和IP地址。
通常情况下，要登陆基站手工创建每一个LNADJ.在工具的章节中，我们开发了通过OSS一次为多个基站通过脚本的方式批量创建邻站LNADJ,详见工具章节。
2.在源基站中存在重复的LNADJ每一个邻站只允许建一个LNADJ,但有时会发现在源基站中建了两个LNADJ,一个是CONNECTED 连接方式是OAMCONTROLLED,一个DISCONNECT,连接方式是ENB CONTROLLED, 重复的LNADJ导致切换不触发。
3.邻站的LNADJ数据已经存在，但链路状态是DISCONNECTED.是由于邻站IP地址定义错误，或者源基站和邻站链路连接方式均为ENB CONTROLLED.LTE 基站和邻站是通过SCTP协议连接，连接的两端，一端为SERVER端，一端为CLIENT.在创建LNADJ时，定义为OAM CONTROLLED,表明是SCTP协议的CLIENT,可以主动发起到邻站的SCTP连接，在对端基站收到连接请求后为自己建立一个ENB CONTROLLED LNADJ.如果两端均为ENB CONTROLLED,链路就没办法建立起来。
