桩基础入岩记录

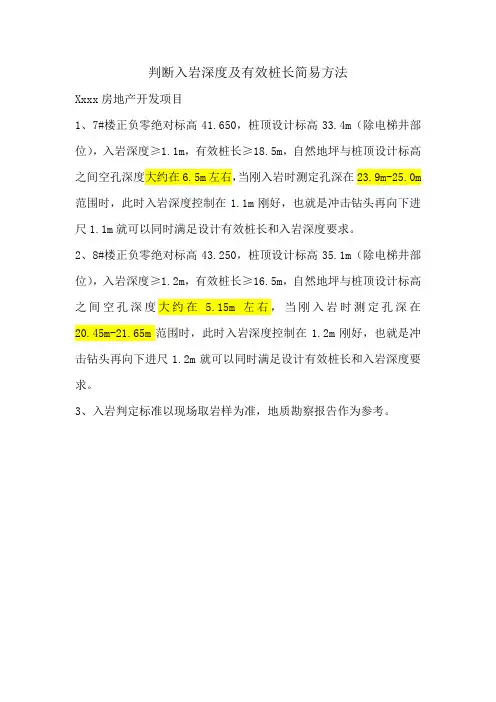

判断入岩深度及有效桩长简易方法
Xxxx房地产开发项目
1、7#楼正负零绝对标高41.650，桩顶设计标高33.4m（除电梯井部位），入岩深度≥1.1m，有效桩长≥18.5m，自然地坪与桩顶设计标高之间空孔深度大约在6.5m左右，当刚入岩时测定孔深在23.9m-25.0m 范围时，此时入岩深度控制在1.1m刚好，也就是冲击钻头再向下进尺1.1m就可以同时满足设计有效桩长和入岩深度要求。

2、8#楼正负零绝对标高43.250，桩顶设计标高35.1m（除电梯井部位），入岩深度≥1.2m，有效桩长≥16.5m，自然地坪与桩顶设计标高之间空孔深度大约在 5.15m左右，当刚入岩时测定孔深在20.45m-21.65m范围时，此时入岩深度控制在1.2m刚好，也就是冲击钻头再向下进尺1.2m就可以同时满足设计有效桩长和入岩深度要求。

3、入岩判定标准以现场取岩样为准，地质勘察报告作为参考。

5.44
13
345
1000 2014.12.29 0—17.97岩面
5.5
14
252
800 2014.12.29 0—37.8岩面
5.45
15
338
1000 2014.12.29 0—17.79岩面
5.18
16
244
800
2014.12.29 0—34.27岩面，35.37—39.09溶洞快进
5.22
5.55
70
356
800
2015.1.6 0—13.06岩面，13.76—15.5溶洞，16.8—18.93溶洞快进
5.22
71
218
800
2015.1.6 0—11.05岩面
5.37
小计
22.23 27.83 16.05 30.13 26.22 15.03 31.27 32.8 28.65 28.41 24.15 16.42 299.19
4.26
16.56
37
264
800
2015.1.2 0—29.91岩面，30.45—32.5溶洞填充
5.57
38.07
38
313
1000
2015.1.2 0—12.67岩面，13.27—13.57溶洞，14.07—16.55溶洞，填充
6.8
23.35
39
306
1000
2015.1.2 0—9.95岩面，10.53—10.63溶洞快进
370
800 2014.12.26 0—52.07岩面全漏水
5.1
57.17
0—86.65岩面，86.9—91.35溶洞填充快进（56.7米以下全漏水）起

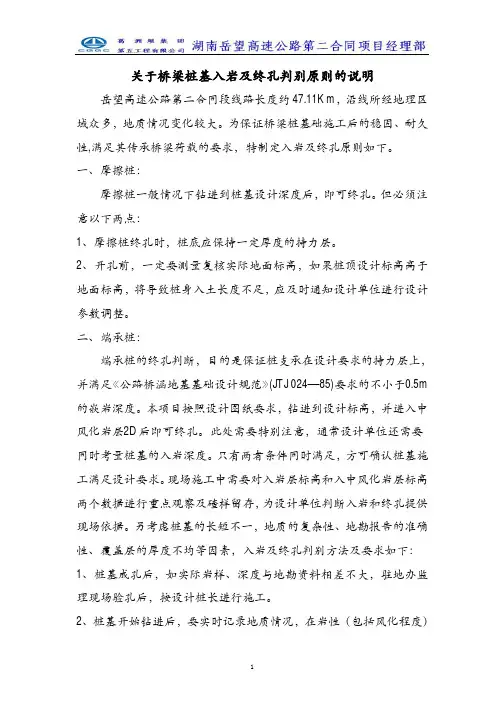

关于桥梁桩基入岩及终孔判别原则的说明岳望高速公路第二合同段线路长度约47.11Km，沿线所经地理区域众多，地质情况变化较大。

为保证桥梁桩基础施工后的稳固、耐久性,满足其传承桥梁荷载的要求，特制定入岩及终孔原则如下。

一、摩擦桩：摩擦桩一般情况下钻进到桩基设计深度后，即可终孔。

但必须注意以下两点：1、摩擦桩终孔时，桩底应保持一定厚度的持力层。

2、开孔前，一定要测量复核实际地面标高，如果桩顶设计标高高于地面标高，将导致桩身入土长度不足，应及时通知设计单位进行设计参数调整。

二、端承桩：端承桩的终孔判断，目的是保证桩支承在设计要求的持力层上，并满足《公路桥涵地基基础设计规范》(JTJ 024—85)要求的不小于0.5m 的嵌岩深度。

本项目按照设计图纸要求，钻进到设计标高，并进入中风化岩层2D后即可终孔。

此处需要特别注意，通常设计单位还需要同时考量桩基的入岩深度。

只有两者条件同时满足，方可确认桩基施工满足设计要求。

现场施工中需要对入岩层标高和入中风化岩层标高两个数据进行重点观察及碴样留存，为设计单位判断入岩和终孔提供现场依据。

另考虑桩基的长短不一，地质的复杂性、地勘报告的准确性、覆盖层的厚度不均等因素，入岩及终孔判别方法及要求如下：1、桩基成孔后，如实际岩样、深度与地勘资料相差不大，驻地办监理现场验孔后，按设计桩长进行施工。

2、桩基开始钻进后，要实时记录地质情况，在岩性（包括风化程度）变化时必须分层留样，并与设计地质资料进行对比。

岩样鉴别的方法是：泥浆返上地面的岩样是各地质层的显示，可将岩样与地质勘探孔岩芯或照片进行对比。

通过对照钻探资料对岩土成分的描述，观察渣色、形状、质感、矿物成分、数量、强度(手掰)等鉴别。

钻渣是岩土层尤其是砂砾、残积土、强风化岩土、中微风化岩土鉴别的主要依据。

采用反循环工艺成孔时，一旦确认达到设计岩层，应由此标高继续下钻(至少100mm-300mm清孔取样一次)，达到嵌岩深度后再次取样鉴别，确认各层次取样相同方可终孔。

确定的工程桩施工控制标准： 有效桩长参考设计图纸跟地勘报告，遇特殊情况及时联系相关单位协商处理。
建设单位项 目
设计单位代表
勘察单位代表 专业监理工程师
施工 单位 项目 专业
专业技术负 责
人（签
（签名）：
（签名）：
（签名）：
负责 人(签 名)：
年月日
年月日
年月日
年月日
年 月
监理单位 杭州巨烽建设工程管理有限公司
勘察单位 浙江恒辉勘测设计有限公司
设计单位 杭州萧山建筑设计研究有限公司
施工执行标 准名称及编 《建筑地基与基础工程施工质量验收标准》（GB50202-2016）
号
设计桩型
预制方桩
设计桩长Βιβλιοθήκη 11米配筋情况 试打桩桩号及情况：
混凝土强
度设计等
C35
级
施工机械
该工程试打桩自编号为164号桩，位于地质勘察孔J6附近，场地标高-0.3米。于2018年5月8 日压进11米，经勘察、建设、监理及施工单位有关人员查看，符合设计要求。
号
设计桩型 钻孔灌注桩Φ700 设计桩长
47米
混凝土强
配筋情况 10Φ18、10Φ14 度设计等
C35
级 试打桩桩号及情况：
施工机械 GPS-10型工程桩机
该工程试打桩自编号为B64号桩，位于地质勘察孔Z11附近，场地标高-0.5米。于2018年01月
30日14：00时开孔，1月31日10：30钻进46米，捞取岩样，与地质报告相符，经勘察、建设、监
设计单位代表
勘察单位代表 专业监理工程师
专业技术负 责
人（签
（签名）：
（签名）：
（签名）：
