浮头式换热器设计

cad浮头式换热器课程设计一、课程目标知识目标：1. 学生能理解浮头式换热器的基本结构及其在工业中的应用；2. 学生能掌握CAD软件在浮头式换热器设计中的应用，包括零件绘制、装配和细节处理；3. 学生能了解浮头式换热器的设计原理和计算方法。

技能目标：1. 学生能够运用CAD软件完成浮头式换热器的主要零件的绘制和装配；2. 学生能够运用所学知识对浮头式换热器进行简单的设计计算；3. 学生能够通过CAD软件对浮头式换热器进行仿真模拟，分析其性能。

情感态度价值观目标：1. 培养学生对换热器设计及其在工业中应用的兴趣，增强学生的工程意识；2. 培养学生严谨的科学态度和良好的团队协作精神；3. 培养学生运用所学知识解决实际问题的能力和创新思维。

分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握CAD浮头式换热器设计相关知识的基础上，提高实际操作能力和工程设计能力，培养学生在实际工程问题中运用所学知识解决问题的能力。

课程目标具体、可衡量，便于后续教学设计和评估。

二、教学内容1. 浮头式换热器基本结构及工作原理：包括壳体、管束、浮头、支撑等主要部件的结构与功能，以及换热器的工作原理和分类。

教材章节：第一章 换热器概述2. CAD软件在浮头式换热器设计中的应用：介绍CAD软件的基本操作，重点讲解零件绘制、装配和细节处理技巧。

教材章节：第二章 CAD软件操作基础3. 浮头式换热器设计计算：讲解设计过程中所需的热力学、流体力学基础知识，以及换热器的设计计算方法。

教材章节：第三章 换热器设计计算4. CAD软件绘制浮头式换热器零件图和装配图：通过实际操作，指导学生完成浮头式换热器主要零件的绘制和装配。

教材章节：第四章 换热器CAD绘图5. 浮头式换热器仿真模拟与分析：运用CAD软件进行仿真模拟，分析换热器的性能，并提出优化方案。

教材章节：第五章 换热器性能分析与优化教学内容安排和进度：共5个学时，分配如下：1. 第1学时：浮头式换热器基本结构及工作原理；2. 第2学时：CAD软件在浮头式换热器设计中的应用；3. 第3学时：浮头式换热器设计计算；4. 第4学时：CAD软件绘制浮头式换热器零件图和装配图；5. 第5学时：浮头式换热器仿真模拟与分析。

浮头式换热器设计（PN1.3/0.9; W=41T/h）过程装备与控制工程姓名学号指导老师 XX 工程师摘要管壳式换热器是化学、石油化学及石油炼制工业中以及其它一些行业中广泛使用的热交换设备。

它不仅可以单独作为加热器、冷却器等使用，而且是化工单元的重要附属设备，因此在化工生产中占有重要地位。

浮头式换热器是釜壳式换热器的一种，其优点是：管束可以从壳体里面抽出来，便于清洗；管壳的变形不会受到壳体的约束，消除热应力。

浮头式的设计内容有：换热器的热力学计算；换热器的零部件材料选定；换热器的结构设计；换热器的强度校核。

关键字：管壳式换热器浮头式换热器设计内容AbstractShell and tube heat exchange is widely used in the heat exchanger of chemical. It can’t only used for heater and cooler individually etc. But also for some important accessory equipment of the chemical units. So it occupies an place in chemical production.The floating head exchange is one of the shell and tude heat exchange.Tube bundle can be pumping out from the inside of the shell for easy to cheaning;The themcal deformation of the tube bundle will not be constraint of the shell by elimination of heat stress.The design of a floating head exchanger typically includes:The thermodynatic cacnlationof the heat exchanger;The components’ materials selection of the heat exchanger;Structural design of the heat exchanger;The components thickness colcnlation and strength checking of the heat exchange.Keywords:shell and tube exchanger; Floating head heat exchanger; Components of the design一、前言换热器是将热流体的部分能量传递给冷流体的设备，又称热交换器。

浮头式换热器的设计一、结构设计1.管束：由多根管子组成，一般采用导热性能好、抗腐蚀性强的材料，如不锈钢、铜合金等。

2.壳体：壳体通常由圆筒形成，材料通常选用碳钢、不锈钢等。

3.浮头：浮头可以移动，其作用是分离进出口两种介质，便于维修和清洗。

浮头由盖板、支撑节、密封垫片等部分组成，密封垫片既保证了浮头与壳体之间的密封性，又使浮头能够自由上下移动。

4.支撑件：支撑件用于支撑管束，保证其在壳体内的稳定性和均衡分布。

5.端面密封件：端面密封件用于保证管束与壳体之间的密封，常见的有O形圈、金属防喷卡环等。

6.进出口管道：进出口管道用于引入和排出介质，尺寸和位置需根据实际需要进行设计。

二、工作原理具体过程如下：1.高温介质进入换热器的壳体，通过管堂进入管束内部，经过管束与壳体之间的热量传递，从而使介质温度降低。

2.低温介质进入壳体，在管束外部流动，通过壳体与管束之间的传热，使介质温度升高。

3.热量通过管束和壳体之间的传导、对流和辐射传给低温介质，完成热量传递过程。

三、选型在设计浮头式换热器时，需要根据实际工艺条件和要求进行选型。

首先，确定所需换热功率和介质的工艺参数，如温度、流量等。

然后，根据换热器的结构和材料要求，选择合适的规格和型号。

关键的选型参数包括管子的直径、管程壳程的流通方式、壳程与管程之间的布置方式和导热面积。

此外，还要考虑换热器的可靠性、耐腐蚀性和维修便利性等因素，以确保换热器在运行期间的稳定性和长期效益。

四、运行维护1.定期清洗：定期清洗管束和壳体的内表面，清除污垢和沉积物，以保证换热效果。

2.定期检查：定期检查管束和壳体的密封状况，确保密封件的完整性和可靠性。

3.检修：在必要时，对浮头、支撑件和端面密封件进行检修或更换，以保证其正常运行。

4.防腐保温：根据介质的特性和工艺要求，对换热器进行防腐处理和保温处理，延长使用寿命。

总结：浮头式换热器是一种常见的热交换设备，其结构设计合理、工作原理清晰。

目录设计题目及工艺参数---------------------------------------------------1一、换热器的分类及特点---------------------------------------------------2二、结构设计-------------------------------------------------------------51、管径及管长的选择---------------------------------------------------52、初步确定换热管的根数n和管子排列方式-------------------------------53、筒体内径确定-------------------------------------------------------54、浮头管板及钩圈法兰结构设计-----------------------------------------65、管箱法兰、管箱侧壳体法兰和管法兰设计-------------------------------76、外头盖法兰、外头盖侧法兰设计---------------------------------------77、外头盖结构设计-----------------------------------------------------88、接管的选择--------------------------------------------------------------------------------------89、管箱结构设计-------------------------------------------------------810、管箱结构设计------------------------------------------------------811、垫片选择----------------------------------------------------------912、折流板------------------------------------------------------------------------------------------913、支座选取----------------------------------------------------------1014、拉杆的选择--------------------------------------------------------1315、接管高度（伸出长度）确定------------------------------------------1316、防冲板------------------------------------------------------------1317、设备总长的确定----------------------------------------------------1318、浮头法兰---------------------------------------------------------------------------------------1419、浮头管板及钩圈----------------------------------------------------14三、强度计算--------------------------------------------------------------141、筒体壁厚的计算-----------------------------------------------------142、外头盖短节，封头厚度计算-------------------------------------------153、管箱短节、封头厚度计算 --------------------------------------------164、管箱短节开孔补强的核校 --------------------------------------------165、壳体压力试验的应力校核---------------------------------------------166、壳体接管开孔补强校核-----------------------------------------------177、固定管板计算-------------------------------------------------------188、无折边球封头计算 --------------------------------------------------199、管子拉脱力计算-----------------------------------------------------20四、设计汇总-----------------------------------------------------21五、设计体会--------------------------------------------------------------21参考文献--------------------------------------------------------------22设计题目：浮头式换热器工艺参数：管口表：符号公称直径（mm）管口名称a 130 变换气进口b 130 软水出口c 130 变换气出口d 130 软水进口e 50 排尽口设备选择原理及原因：浮头式换热器的结构较复杂，金属材料耗量较大，浮头端出现内泄露不易检查出来，由于管束与壳体间隙较大，影响传热效果。

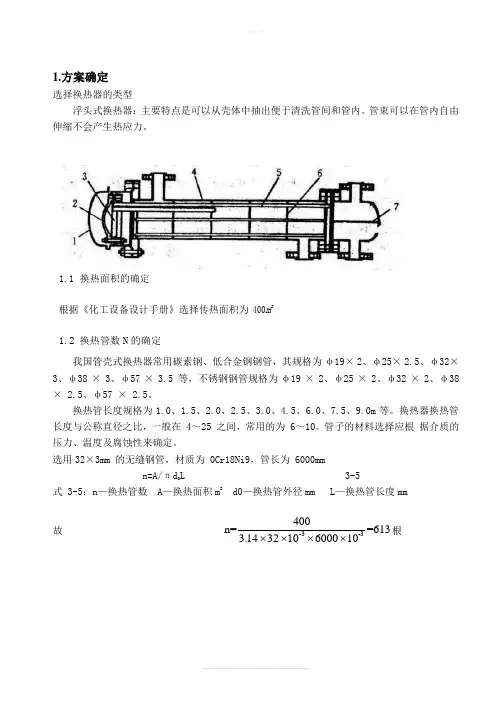

精品文档1.方案确定选择换热器的类型浮头式换热器：主要特点是可以从壳体中抽出便于清洗管间和管内。

管束可以在管内自由伸缩不会产生热应力。

1.1 换热面积的确定根据《化工设备设计手册》选择传热面积为 400m 21.2 换热管数N 的确定我国管壳式换热器常用碳素钢、低合金钢钢管，其规格为φ19× 2、φ25× 2.5、φ32× 3、φ38 × 3、φ57 × 3.5 等，不锈钢钢管规格为φ19 × 2、φ25 × 2、φ32 × 2、φ38 × 2.5、φ57 × 2.5。

换热管长度规格为1.0、1.5、2.0、2.5、3.0、4.5、6.0、7.5、9.0m 等。

换热器换热管长度与公称直径之比，一般在 4～25 之间，常用的为 6～10。

管子的材料选择应根 据介质的压力、温度及腐蚀性来确定。

选用32×3mm 的无缝钢管，材质为 0Cr18Ni9，管长为 6000mmn=A/πd 0L 3-5式 3-5：n —换热管数 A —换热面积m 2d0—换热管外径mm L —换热管长度mm故 -3-3400n==6133.1432600010⨯⨯10⨯⨯根表1.1 拉杆直径 /mm表1.2 拉杆数量换热器公称直径DN/mm400＜d400≤d＜700700≤d＜900900≤d＜2600 44810拉杆需 10根。

1.3 换热管的排布与连接方式的确定换热管排列形式如图 3.1 所示。

换热管在管板上的排列形式主要有正三角形、正方形和转正三角形、转三角形。

正三角形排列形式可以在同样的管板面积上排列最多的管数，故用的最为广泛，但管外不易清洗。

为便于管外便于清洗可以采用正方形或转正方形的管束。

换热管中心距要保证管子与管板连接时，管桥有足够的强度和宽度。

管间需要清洗时还要留有进行清洗的通道。

换热管中心距宜不小于 1.25 倍的换热管的外径。

浮头式换热器浮头式换热器是一种常见的热交换设备，被广泛应用于化工、石油、电力、制药等工业领域。

它具有结构简单、换热效果好、运行稳定等特点，在工业生产中发挥着重要的作用。

浮头式换热器的设计原理是利用两种不同介质之间的传热，以实现能量的转移。

它由壳体、束管板、浮头和传热管等组成。

其中，壳体是外部的固定壳体，束管板分隔开了两种介质，传热管是主要传热介质，而浮头则可以随着流体的膨胀和收缩而自由移动。

浮头式换热器的工作过程如下：首先，将需要传热的介质注入传热管中，同时通过固定壳体的入口和出口进行连通。

然后，热能从传热管中传到固定壳体中的冷介质上，由冷介质通过出口流出，实现了热量的传递。

在整个过程中，浮头会根据传热管内外温度的差异而产生膨胀和收缩，以保持壳体内部的良好密封性能。

浮头式换热器的设计和选型，需要考虑多个因素。

首先是流体的性质和流量。

不同的流体有不同的传热特性，所以在选择传热器时需要考虑流体的温度、压力、粘度等参数。

其次是传热器的传热效率。

传热效率是评价换热器性能的重要指标，因此在设计过程中需要合理选择传热面积、传热管的材质和数量等。

最后是换热器的安装和维护。

浮头式换热器通常较大，所以在安装时需要考虑到空间和结构的限制。

而维护方面，需要定期检查传热管内壁的结垢情况，及时清洗和维修。

浮头式换热器在工业生产中具有广泛的应用。

它能够实现不同介质之间的热量传递，有效利用能源，提高生产效率。

同时，由于浮头的作用，它还能够适应介质的膨胀和收缩，减少了由于温度变化引起的应力和振动，保证了设备的安全稳定运行。

总的来说，浮头式换热器是一种重要的热交换设备，在工业生产中起着关键的作用。

它采用简单的结构设计，具有良好的传热效果和稳定的运行性能，能够满足不同介质之间的热量传递需求。

随着工业技术的发展，浮头式换热器的设计和制造技术也在不断改进和创新，为工业生产提供更加可靠和高效的换热解决方案。

一．设计内容（1）设计计算列管式换热器的热负荷，传热面积，换热管，壳体，管板，隔板及等。

（2）绘制列管式换热器的装配图。

（3）编写课程设计说明书确定设计方案1.选择换热器类型两流体温度变化情况：热流体(混合物料）进口温度170.25℃，出口温度85℃；冷流体（冷水）进口温度35℃，出口温度43℃，该换热器用循环冷却水冷却，因两流体的温度之差较大，（>50℃）因此初步确定选用浮头式换热器。

2.流程的安排为使混合物料通过壳壁面向空气散热，提高冷却效果，应使冷却水走管程，混合物料走壳程。

确定物性数据定性温度：对于水等低粘度流体，其定性温度可取流体进出口温度的平均值。

故管程冷水的定性温度为T=(T1+T2)/2=(35+43）/2=39(℃)混合物料的定性温度T=(T1+T2)/2=(85.00+170.35）/2=127.68(℃)壳程混合物料在127.68℃下的有关物性数据如下密度ρo=847.25㎏/m3定压比热容c po=2.13K J/(㎏·℃)热导率 k o=0.108W/(m·℃）黏度μo=0.301×10-3Pa·s估算换热面积1.热流量依据公式Q=Wh*Cph(T1-T2)计算可得：Wh=23.3943*(92.14*0.0457+106.17*0.0256+0.380+0.157+0.256)+1 04.14*0.106)=2390㎏/hQ=2390/3600*2.13*1000*(170.35-85.00)=1.207*10^5W2.平均传热温差先按纯逆流计算，依据下式得：△t m’=△t1-△t2ln(△t1/△t2)=(127.35-50)/ln(127.35/50)=82.73℃3.计算R与PR=（T1-T2）/(t2-t1)=(170.35-85)/(43-35)=10.67P=(t2-t1)/(T1-t1)=(43-35)/(170.35-35)=0.059查表￠△t=0.83△t m=￠△t△t m’=0.83×82.73=68.67（℃）由于平均传热温差校正系数大于0.8，同时壳程流体流量较大，故取单壳程合适。
