型钢柱施工方案

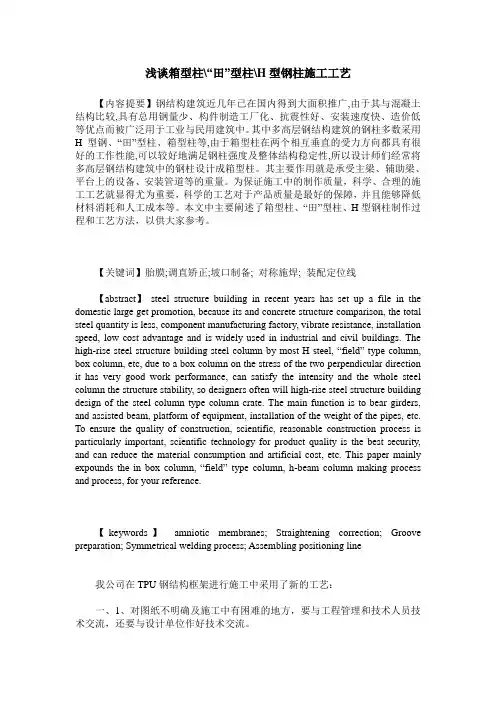

浅谈箱型柱\“田”型柱\H型钢柱施工工艺

【内容提要】钢结构建筑近几年已在国内得到大面积推广,由于其与混凝土结构比较,具有总用钢量少、构件制造工厂化、抗震性好、安装速度快、造价低等优点而被广泛用于工业与民用建筑中。其中多高层钢结构建筑的钢柱多数采用H型钢、“田”型柱、箱型柱等,由于箱型柱在两个相互垂直的受力方向都具有很好的工作性能,可以较好地满足钢柱强度及整体结构稳定性,所以设计师们经常将多高层钢结构建筑中的钢柱设计成箱型柱。其主要作用就是承受主梁、辅助梁、平台上的设备、安装管道等的重量。为保证施工中的制作质量，科学、合理的施工工艺就显得尤为重要，科学的工艺对于产品质量是最好的保障，并且能够降低材料消耗和人工成本等。本文中主要阐述了箱型柱、“田”型柱、H型钢柱制作过程和工艺方法，以供大家参考。

【关键词】胎膜;调直矫正;坡口制备; 对称施焊; 装配定位线

【abstract】 steel structure building in recent years has set up a file in the

domestic large get promotion, because its and concrete structure comparison, the total

steel quantity is less, component manufacturing factory, vibrate resistance, installation

speed, low cost advantage and is widely used in industrial and civil buildings. The

high-rise steel structure building steel column by most H steel, “field” type column,

box column, etc, due to a box column on the stress of the two perpendicular direction

型钢柱吊装方案

清晨的阳光透过窗帘的缝隙，洒在了我手中的笔尖上。十年了，我依然记得第一次拿起笔，面对空白的纸张时的那份紧张和期待。今天，我将用我的经验和智慧，为你呈现一份详尽的型钢柱吊装方案。

一、吊装前的准备工作

1.确认型钢柱的尺寸、重量和安装位置。这需要我们与设计师、施工队伍紧密沟通，确保每一个细节都准确无误。

2.检查吊装设备。包括吊车、钢丝绳、索具等，确保它们的状态良好，能够承受吊装过程中的负荷。

3.准备施工图纸和技术说明书。这些资料将指导我们进行吊装作业，确保每一步都符合规范。

4.做好施工现场的清理工作。确保施工现场无障碍物，为吊装作业创造一个安全的环境。

二、吊装过程

1.吊车就位。根据型钢柱的重量和安装位置，选择合适的吊车，将其停放在预定位置。

2.系好钢丝绳。将钢丝绳穿过型钢柱的预留孔洞，确保绳子紧固，不会在吊装过程中脱落。

3.启动吊车。缓慢提升型钢柱，观察其是否平稳。在提升过程中，要时刻注意吊车和型钢柱的状态，确保安全。

4.移动型钢柱。在提升到一定高度后，将型钢柱缓慢移动到安装位置。 5.安装型钢柱。在安装位置，将型钢柱平稳放置在基础上，确保其垂直度和平面位置符合设计要求。

6.固定型钢柱。使用高强度螺栓将型钢柱与基础连接，确保其稳定性。

三、安全措施

1.吊装作业人员必须佩戴安全帽、安全带等防护用品，确保自身安全。

2.吊装现场设置警戒线，禁止无关人员进入。

3.吊车操作人员必须具备相应的资质，熟悉吊车操作规程。

4.吊装过程中，要时刻关注天气变化，避免在恶劣天气下进行吊装作业。

5.吊装完成后，对吊装设备进行检查，确保其处于良好状态。

四、后期验收

1.检查型钢柱的安装位置、垂直度、平面位置等是否符合设计要求。

2.检查高强度螺栓的连接是否牢固，是否符合规范要求。

3.检查施工现场的清理工作是否到位，确保施工现场干净整洁。

这份型钢柱吊装方案，是我十年经验的结晶。希望它能为你提供一份参考，让你在吊装作业中更加得心应手。记住，安全永远是第一位的，我们要时刻保持警惕，确保每一个细节都做到位。只有这样，我们才能顺利完成吊装任务，为建筑行业贡献自己的力量。

目 录

1. 编制依据 2

2. 工程概况 2

3. 施工组织机构 3

4. 施工总体部署 3

5. 施工准备 4

6. 现场布置 4

7. 施工工艺流程及施工过程 4

8. 安全措施 7

一、 编制依据

1.《从新厂区综合管网施工图 SG0318—30T1》。

2.《钢结构工程施工及洋手规范 GB—50205—95》。

3.《钢结构制作安装施工规范 YB9254—95》。

4.《建筑结构焊接技术规程 JGJ81—2001》。

二、 工程概况

本系统是赤泥外排管网、新厂区综合管网部分，施工现场具体位置在碱液调配项目西侧，安装施工线全长约200m，主要实物工程量有1/C～25/C线双列。具体如下：

1. 1/C线 十字柱两根高度16m 编号 HZJC-1

2. 2/C线 十字柱两根高度16m 编号 HZJC-1

3. 3/C线 H型钢柱两根高度16m 编号 GZJC-1

4. 4/C线 H型钢柱两根高度16m 编号 GZJC-1

型钢柱抗剪键施工方案

一、施工前准备

在施工前，必须做好以下准备工作：

详细了解施工图纸和设计要求，对抗剪键的位置、尺寸、数量等进行核对。对施工现场进行清理，确保无杂物、无积水等，保持干燥。检查所需材料和设备是否齐全，质量是否符合要求，如型钢柱、抗剪键、焊接设备、防腐材料等。对施工人员进行技术交底和安全培训，确保他们了解施工要求和安全规定。

二、定位与标记

根据施工图纸，使用经纬仪、水准仪等工具进行准确的定位，确定型钢柱的位置。在型钢柱上标记抗剪键的位置，确保每个抗剪键的位置准确无误。

三、抗剪键安装

根据标记的位置，将抗剪键放置在型钢柱上，确保其位置正确。使用夹具或临时支撑固定抗剪键，防止其移位。

四、焊接与固定

使用合适的焊接设备和焊接材料，按照规定的焊接工艺进行焊接。焊接过程中要注意焊接速度、焊接温度等参数，确保焊接质量。焊接完成后，进行自检和互检，确保焊缝无缺陷、无裂纹等。使用适当的固定方法（如螺栓连接）对抗剪键进行进一步固定，确保其稳定性。

五、质量检查 对抗剪键的安装位置、尺寸、数量等进行检查，确保其符合设计要求。对焊缝进行质量检查，包括焊缝的外观质量、内部质量等，确保焊接质量符合要求。对固定方法进行检查，确保其稳定性和可靠性。

六、防腐处理

根据设计要求，对抗剪键进行防腐处理，如喷涂防锈漆、镀锌等。防腐处理前，要对抗剪键进行清洁处理，确保其表面无油污、无灰尘等。防腐处理过程中要注意安全操作，避免对环境和人员造成危害。

七、施工安全

在施工过程中，要严格遵守安全操作规程，确保人员和设备的安全。施工人员必须佩戴安全帽、安全鞋、防护眼镜等个人防护用品。施工现场要设置安全警示标志和隔离设施，防止非施工人员进入。对施工设备进行定期检查和维护保养，确保其安全可靠运行。

以上就是型钢柱抗剪键的施工方案，希望能对您有所帮助。在施工过程中，请务必注意安全和质量问题，确保施工顺利完成。
