曲柄连杆机构
一、填空题
1．曲柄连杆机构由__、__和___等三部分构成。
2．发动机各个机构和系统的装配基体是___ ___。
3．活塞连杆组由___、__ 、___、和___等组成。
4．活塞环包括__和___两种。
5．在安装气环时，各个气环的切口应该___。
6．油环分为普通油环和组合油环两种，组合油环一般由___和__ 组成。
7．在安装扭曲环时，还应注意将其内圈切槽向____，外圈切槽向____ ，不能装反。
8．活塞销通常做成____圆柱体。
9．活塞销与活塞销座孔及连杆小头衬套孔的配合，一般都采用____。
10．连杆由___、____和___三部分组成。连杆_与活塞销相连。
11．曲轴飞轮组主要由____和___以及其他不同作用的零件和附件组成。
12．曲轴前端装有驱动配气凸轮轴的__，驱动风扇和水泵的___止推
片等，有些中小型发动机的曲轴前端还装有___，以便必要时用人力转动曲轴。
13．飞轮边缘一侧有指示气缸活塞位于上止点的标志，用以作为调整和检查____正时和___正时的依据。
14．V8发动机的气缸数为 ____缸。
15．V8发动机全支承式曲轴的主轴颈数为___。
16.曲柄连杆机构的作用是：提供__________的场所，并将燃料燃烧后产生的作用在活塞上的__________转变成使曲轴旋转运动的__________，对外输出动力。
17.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生 、 和 ；间隙过小又会产生 、 。
18.机体组的主要零件有：__________、__________、__________、__________等。
22.气缸的排列形式有__________、__________、__________、__________、__________等。气缸的结构形式一般有__________、__________、__________。

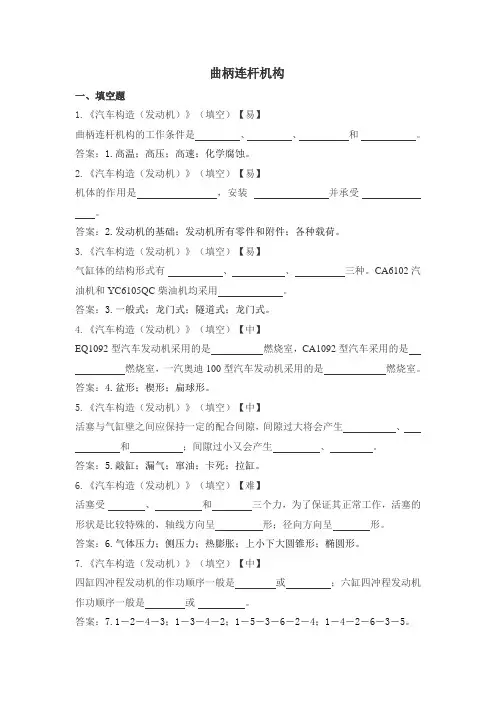

曲柄连杆机构
一、填空题
1.《汽车构造（发动机）》（填空）【易】
曲柄连杆机构的工作条件是 、 、 和 。
答案：1.高温；高压；高速；化学腐蚀。
2.《汽车构造（发动机）》（填空）【易】
机体的作用是 ，安装 并承受
。
答案：2.发动机的基础；发动机所有零件和附件；各种载荷。
3.《汽车构造（发动机）》（填空）【易】
气缸体的结构形式有 、 、 三种。CA6102汽油机和YC6105QC柴油机均采用 。
答案：3.一般式；龙门式；隧道式；龙门式。
4.《汽车构造（发动机）》（填空）【中】
EQ1092型汽车发动机采用的是 燃烧室，CA1092型汽车采用的是
燃烧室，一汽奥迪100型汽车发动机采用的是 燃烧室。
答案：4.盆形；楔形；扁球形。
5.《汽车构造（发动机）》（填空）【中】
活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生 、
和 ；间隙过小又会产生 、 。
答案：5.敲缸；漏气；窜油；卡死；拉缸。
6.《汽车构造（发动机）》（填空）【难】
活塞受 、 和 三个力，为了保证其正常工作，活塞的形状是比较特殊的，轴线方向呈 形；径向方向呈 形。
答案：6.气体压力；侧压力；热膨胀；上小下大圆锥形；椭圆形。
7.《汽车构造（发动机）》（填空）【中】
安徽省汽车工业学校《发动机构造与维修》教案 2017 -2018 学年第 一 学期
第 - 1 - 页 共 5 页 教 案 首 页
课 题 3.1
曲柄连杆机构 课 型
教学
目标 知识目标 1. 知道曲柄连杆机构的作用和组成
2. 熟悉曲柄连杆机构的工作条件，并会受力分析
技能目标 能说出曲柄连杆机构的组成，并能进行受力分析
情感目标 提高分析问题能力
教学重难点 重点 1.曲柄连杆机构的作用和组成；
2.曲柄连杆机构的工作条件和受力分析
难点 1.曲柄连杆机构的作用和组成；
2.曲柄连杆机构的工作条件和受力分析
教法选择 讨论法、演示法、讲解法
学法选择 练习巩固法、讨论法、自主学习法
教具及电教手段运用 多媒体
授课班级
授课时间
教学设计
一、复习巩固 四、总结
二、新课导入 五、作业
三、新课讲解
后记
安徽省汽车工业学校《发动机构造与维修》教案 2017 -2018 学年第 一 学期
第 - 2 - 页 共 5 页 教 学 设 计
教学
步骤 教 学 内 容 备注
复习巩固
新课导入
新课讲解
1. 汽车的四大组成。
2. 发动机的总体构造。
3. 汽油发动机的工作原理。
4. 汽车维修工具有哪些？
通过前面发动机构造的学习，我们知道发动机由两大机构和五大系统组成，那么这些机构和系统在发动机中起什么样的作用，有哪些零部件组成的呢？下面我们将学习曲柄连杆机构
项目三 曲柄连杆机构的拆装与维修
第1课 曲柄连杆机构概述

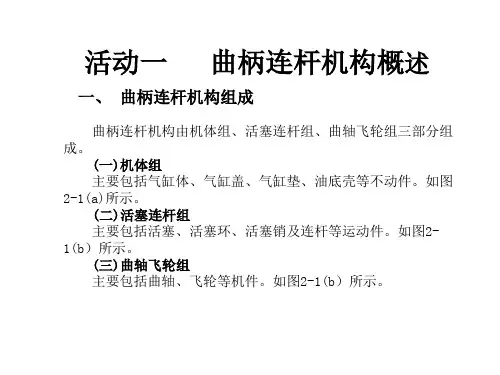

一、曲柄连杆机构的作用和组成
1.作用
实现工作循环，完成能量转换的运动部件。
主要作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。
1 工作页4
项目一：曲柄连杆机构
任务1 机体组的构造与维修
姓名 班级 08汽修G5 学号 日期 2009.3.5 第 组任务：
1、认识曲柄连杆机构的功用与组成。
目的：对照实物和结构图能正确说出各部件的名称和作用。
一．功用与组成：
（一）组成：
包括机体（零件）组：体、盖、垫、箱、壳——不动件
活塞连杆组：塞、销、杆、轴承
运动件
曲轴飞轮组：曲轴、飞轮、轴承
（二）功用：
不动件：发动机骨架、安装各机构系统的基础
运动件：主要工作机构，实现能量、运动转换
二．工作条件及受力分析
（一）工作条件 可概括为：
高温：瞬时2800K（汽） 热负荷：零件易变形、配合关系破坏、热应力↑
高压：瞬时5~10MPa 气体压力十~几十吨，！
高速且变速：n↑→惯性力↑，且变化。 惯性力—运动件质量数千倍！
化学腐蚀：氧化、SO2、酸碱性物质等。
机构冲击、振动
与燃烧有关的零件——热负荷影响为主
曲柄连杆机构——机械负荷（气体压力、惯性力）影响为主
一、填空题
1.曲柄连杆机构的工作条件是 、 、 和 。
2.机体的作用是 ，安装 并承受 。
3.气缸体的结构形式有 、 、 三种。
4.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生
、 和 ；间隙过小又会产生 、 。
