压力变送器检验标准

压力变送器是工业自动化控制系统中常用的一种传感器，用于测量和转换压力信号，将其转化为标准的电信号输出。在工业生产中，压力变送器的准确性和可靠性对生产过程的稳定性和安全性至关重要。因此，对压力变送器的检验标准十分重要。

首先，对于压力变送器的检验，需要对其外观进行检查。外观检查主要包括外壳是否完好、连接螺纹是否损坏、接线端子是否松动等方面。外观检查的目的是确保压力变送器的外部结构完整，能够正常工作。

其次，对压力变送器的性能进行检验。性能检验主要包括以下几个方面，零点漂移、滞后误差、灵敏度、过载能力等。这些性能指标直接影响着压力变送器的测量准确性和稳定性，因此需要进行严格的检验。

另外，还需要对压力变送器的输出信号进行检验。输出信号检验主要包括输出电流、输出电压等方面。这些输出信号是压力变送器传感器测量到的压力值经过转换后的电信号，对其进行检验可以验证压力变送器的输出准确性。

此外，对于压力变送器的环境适应能力也需要进行检验。环境适应能力包括工作温度范围、防护等级、抗震能力等方面。这些指标是确保压力变送器能够在各种恶劣的工作环境下正常工作的重要保障。

最后，对于压力变送器的安全性能也需要进行检验。安全性能检验主要包括防爆性能、绝缘电阻等方面。这些安全性能指标是确保压力变送器在工作过程中不会对人员和设备造成损害的重要保障。

综上所述，对于压力变送器的检验标准包括外观检查、性能检验、输出信号检验、环境适应能力检验和安全性能检验等多个方面。只有严格按照这些标准进行检验，才能保证压力变送器在工业生产中的准确性和可靠性，确保生产过程的稳定性和安全性。

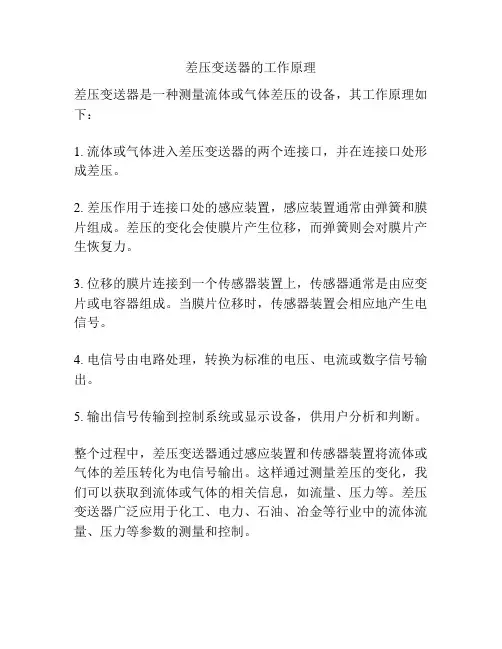

差压变送器的工作原理

差压变送器是一种测量流体或气体差压的设备，其工作原理如下：

1. 流体或气体进入差压变送器的两个连接口，并在连接口处形成差压。

2. 差压作用于连接口处的感应装置，感应装置通常由弹簧和膜片组成。差压的变化会使膜片产生位移，而弹簧则会对膜片产生恢复力。

3. 位移的膜片连接到一个传感器装置上，传感器通常是由应变片或电容器组成。当膜片位移时，传感器装置会相应地产生电信号。

4. 电信号由电路处理，转换为标准的电压、电流或数字信号输出。

5. 输出信号传输到控制系统或显示设备，供用户分析和判断。

整个过程中，差压变送器通过感应装置和传感器装置将流体或气体的差压转化为电信号输出。这样通过测量差压的变化，我们可以获取到流体或气体的相关信息，如流量、压力等。差压变送器广泛应用于化工、电力、石油、冶金等行业中的流体流量、压力等参数的测量和控制。

压力变送器的主要用途

1. 什么是压力变送器？

压力变送器是一种常用的工业控制仪器，主要用于测量介质的压力，并将压力信号转换成标准信号输出，以达到自动化控制的目的。它一般由传感器与电气元件两部分组成，使用范围广泛，常见于工业生产、环保、水处理等领域。

2. 压力变送器的主要用途

（1）水力水位控制

在水力工程中，压力变送器能准确地测量水位高度和水压力值，可以通过采集数据并转换成信号，从而实现水位的自动控制和水压力值的调节。

（2）工业过程控制

在工业生产过程中，需要对加工、生产过程中的压力进行准确的测量和控制。压力变送器就可以将所测得的压力值转化成电信号输出，以实现对生产过程中的压力参数的自动监测和调节。

（3）液位测量

利用压力变送器的原理，将浮子或者液位计等器具测得的液体高度转换为相应的电信号输出，实现液位的自动测量和控制，例如泳池、储罐、潮汐池等。

（4）空气压缩机系统

在压缩空气的过程中，需要对压缩机系统的压力进行监测和控制，以达到最优的效果。压力变送器就可以实现对压缩空气压力的测量和控制，以保持系统稳定的状态。

（5）燃气供应

利用压力变送器的原理，可以轻松地测得供应管道中的气体压力，并将所测得的压力值转换成电信号输出，以实现对煤气、天然气等气体的精确监测和控制。

3. 压力变送器的优势

（1）准确性高

压力变送器通常采用各种精度优良的传感器和转换器，具有高度的稳定性和精确性，能够满足不同领域的不同需求。 （2）快速响应

压力变送器信号的响应速度非常快，可以在很短的时间内实现对压力值的测量和转换，并能够提供供市场使用的实时和稳定的数据。

（3）可靠性高

由于在实际使用中，压力变送器主要用于监测各种恶劣的环境，例如高压环境、潮湿环境、导电环境等，因此它必须具备高度的耐用性和耐腐蚀性，以确保其安全、稳定和可靠的工作。

4. 总结

通过以上的介绍，我们可以看出，压力变送器具有广泛的适用性和优越的实时控制性能，其在各行各业中的应用十分广泛。在未来的发展中，压力变送器将会在工业自动化控制和环境监测的领域中发挥更加重要的作用。

压差变送器工作原理

压差变送器是一种用于测量流体压力差的设备，它将压力差转换为标准信号输出，常用于工业自动化控制系统中。压差变送器的工作原理主要基于流体静压力和动压力的差异，下面将详细介绍压差变送器的工作原理。

1. 流体静压力

流体静压力是指流体在静止状态下由于重力作用而产生的压力。当流体处于静止状态时，它对容器壁面和底部产生的压力称为静压力。流体静压力与流体的密度和高度成正比，与重力加速度成正比。在垂直高度上，流体的静压力可以表示为P = ρgh，其中P为静压力，ρ为流体密度，g为重力加速度，h为流体的高度。

2. 流体动压力

流体动压力是指流体在运动状态下由于速度变化而产生的压力。当流体以一定速度通过管道或孔口时，它具有动能，这种动能转化为压力称为动压力。流体动压力与流体密度和流体速度的平方成正比。动压力可以表示为q = 0.5ρv^2，其中q为动压力，ρ为流体密度，v为流体速度。

3. 压差变送器的工作原理

压差变送器通常由两个测量腔室和一个传感器组成。当流体通过管道或孔口时，流体的速度和静压力会发生变化，导致两侧的压力不同。压差变送器的两个测量腔室分别连接到管道的两侧，当流体通过管道时，压差变送器测量腔室内的压力差，并将其转换为标准信号输出。

当流体速度增加时，动压力增加，导致测量腔室内的压力增加；当流体速度减小时，动压力减小，导致测量腔室内的压力减小。同时，流体的静压力也会随着管道高度的变化而变化，从而影响测量腔室内的压力。

压差变送器的传感器可以测量测量腔室内的压力差，并将其转换为标准信号输出，如电流信号或电压信号。通过测量腔室内的压力差，压差变送器可以准确地测量流体的速度和静压力，从而实现对流体压力差的测量和控制。

4. 应用领域

压差变送器广泛应用于工业自动化控制系统中，如化工、石油、电力、冶金、水利等领域。它可以用于测量流体流速、流量、液位、压力等参数，实现对流体系统的监测、控制和调节。压差变送器具有测量精度高、响应速度快、可靠性高等优点，是工业自动化控制系统中不可或缺的重要设备。
