管桩接桩施工方案

管桩接桩施工方案

一、工程概况

本工程是某大型地下综合管廊项目，涉及桩端平整度、偏移度、剪断面尺寸、钻杆抖动等关键指标。为确保工程质量和进度，必须制定细致的管桩接桩施工方案。

二、施工方案

1. 操作要求

（1）严格按照设计要求和监理规范进行施工。

（2）严禁在现场临时更改施工方案。

（3）在施工过程中，必须保持施工现场的整洁和安全。

2. 施工流程

（1）准备工作：到场前，施工人员必须对施工材料、设备进行检查，确保材料的质量和设备的正常运行。同时，应清理施工现场，确保施工条件的安全和整洁。

（2）基础处理：在接桩点的基础上进行清理和处理，确保基础平整度达到要求。

（3）定位布线：依照设计图纸和相应技术要求，利用放线工具进行桩点定位和布线工作。

（4）桩机安装：将桩机安装在合适的位置上，进行稳固固定，同时检查桩机的操作和安全系统是否正常。

（5）桩机试验：按照桩机的使用要求，进行桩机的试验，确保桩机的稳定和正常工作。

（6）钻进桩机：根据设计要求，将钻杆和钻头安装在钻进桩机上，并且进行放线定位和打孔工作。

（7）接桩施工：将待连接的管桩和已打好的孔位对齐，进行接桩操作。在接桩的过程中，要求操作人员严格按照技术要求和操作规范进行操作，避免出现偏移、错位等问题。

（8）验收和记录：每完成一根接桩作业，都要进行验收，确保每根管桩与设计要求一致。同时，对每根管桩的施工过程进行记录和整理，以备后期的查验和评估。

三、质量控制

1. 对桩端平整度的控制：在接桩施工过程中，要求操作人员严格按照设计要求和技术规范进行操作，确保桩端平整度误差控制在允许范围之内。

2. 对偏移度的控制：在接桩过程中，操作人员必须确保管桩的位置与设计要求一致，避免出现偏移现象。如发现偏移，应及时纠正，避免影响整体工程质量。

3. 对剪断面尺寸的控制：在接桩施工过程中，要求操作人员严格按照设计要求进行操作，确保剪断面尺寸符合要求，避免出现剪断面过大或过小的情况。

4. 对钻杆抖动的控制：在进行接桩施工时，要求操作人员掌握良好的操作技巧和经验，确保钻杆的稳定性和抖动控制在允许范围内。

四、安全措施

1. 确保施工现场的安全和整洁，严禁堆放杂物。

2. 施工人员必须戴好工作帽、安全鞋等个人防护用品。

3. 桩机操作人员必须熟悉桩机的使用说明书，严禁擅自操作，避免发生意外事故。

4. 在施工现场设置安全警示标志，提醒工作人员和过往行人注意安全。

五、总结

通过制定细致的管桩接桩施工方案，可以有效确保施工质量和进度。在实施施工方案的过程中，必须严格按照要求进行操作，并加强质量和安全控制，以确保工程的成功实施。

合集下载

预制管桩接桩处理方案

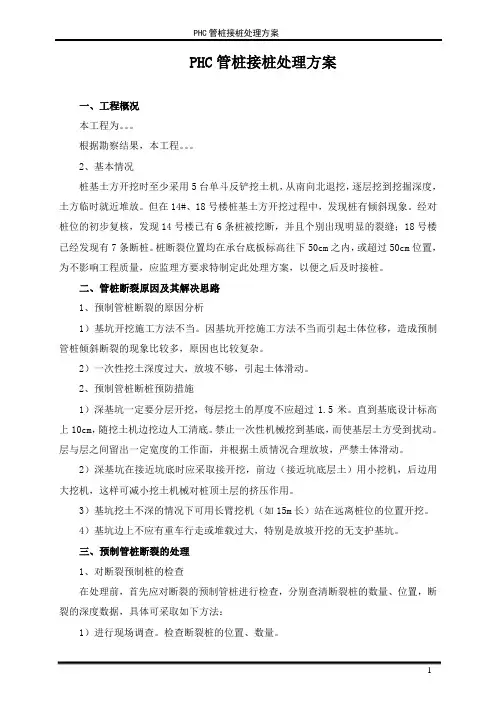

预制管桩接桩处理方案

PHC管桩接桩处理方案

- 1 - PHC管桩接桩处理方案

一、工程概况

本工程为。。。

根据勘察结果，本工程。。。

2、基本情况

桩基土方开挖时至少采用5台单斗反铲挖土机，从南向北退挖，逐层挖到挖掘深度，土方临时就近堆放。但在14#、18号楼桩基土方开挖过程中，发现桩有倾斜现象。经对桩位的初步复核，发现14号楼已有6条桩被挖断，并且个别出现明显的裂缝；18号楼已经发现有7条断桩。桩断裂位置均在承台底板标高往下50cm之内，或超过50cm位置，为不影响工程质量，应监理方要求特制定此处理方案，以便之后及时接桩。

二、管桩断裂原因及其解决思路

1、预制管桩断裂的原因分析

1）基坑开挖施工方法不当。因基坑开挖施工方法不当而引起土体位移，造成预制管桩倾斜断裂的现象比较多，原因也比较复杂。

2）一次性挖土深度过大，放坡不够，引起土体滑动。

2、预制管桩断桩预防措施

1）深基坑一定要分层开挖，每层挖土的厚度不应超过1.5米。直到基底设计标高上10cm，随挖土机边挖边人工清底。禁止一次性机械挖到基底，而使基层土方受到扰动。层与层之间留出一定宽度的工作面，并根据土质情况合理放坡，严禁土体滑动。

2）深基坑在接近坑底时应采取接开挖，前边（接近坑底层土）用小挖机，后边用大挖机，这样可减小挖土机械对桩顶土层的挤压作用。

3）基坑挖土不深的情况下可用长臂挖机（如15m长）站在远离桩位的位置开挖。

4）基坑边上不应有重车行走或堆载过大，特别是放坡开挖的无支护基坑。

三、预制管桩断裂的处理

1、对断裂预制桩的检查

在处理前，首先应对断裂的预制管桩进行检查，分别查清断裂桩的数量、位置，断裂的深度数据，具体可采取如下方法：

1）进行现场调查。检查断裂桩的位置、数量。

PHC管桩接桩处理方案

- 2 - 2）采用全站仪、拉线等方法标定出建筑物轴线，测量出每个桩偏移的平面距离及断裂位置，标注在图纸上。

预制管桩接桩处理方案 2

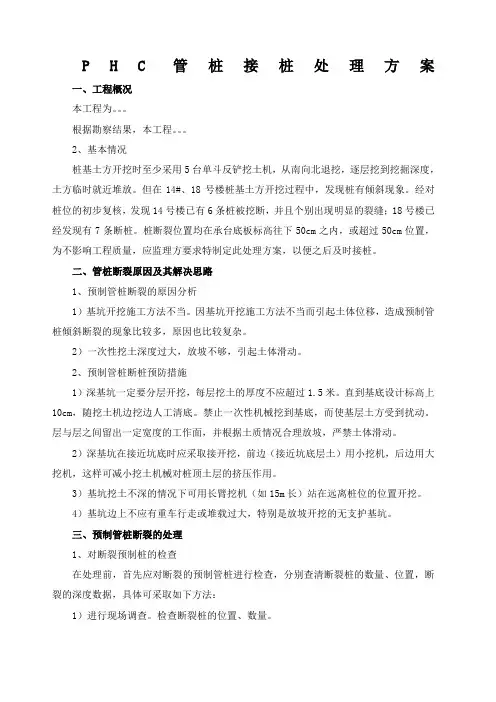

预制管桩接桩处理方案 2

PHC管桩接桩处理方案

一、工程概况

本工程为。。。

根据勘察结果，本工程。。。

2、基本情况

桩基土方开挖时至少采用5台单斗反铲挖土机，从南向北退挖，逐层挖到挖掘深度，土方临时就近堆放。但在14#、18号楼桩基土方开挖过程中，发现桩有倾斜现象。经对桩位的初步复核，发现14号楼已有6条桩被挖断，并且个别出现明显的裂缝；18号楼已经发现有7条断桩。桩断裂位置均在承台底板标高往下50cm之内，或超过50cm位置，为不影响工程质量，应监理方要求特制定此处理方案，以便之后及时接桩。

二、管桩断裂原因及其解决思路

1、预制管桩断裂的原因分析

1）基坑开挖施工方法不当。因基坑开挖施工方法不当而引起土体位移，造成预制管桩倾斜断裂的现象比较多，原因也比较复杂。

2）一次性挖土深度过大，放坡不够，引起土体滑动。

2、预制管桩断桩预防措施

1）深基坑一定要分层开挖，每层挖土的厚度不应超过1.5米。直到基底设计标高上10cm，随挖土机边挖边人工清底。禁止一次性机械挖到基底，而使基层土方受到扰动。层与层之间留出一定宽度的工作面，并根据土质情况合理放坡，严禁土体滑动。

2）深基坑在接近坑底时应采取接开挖，前边（接近坑底层土）用小挖机，后边用大挖机，这样可减小挖土机械对桩顶土层的挤压作用。

3）基坑挖土不深的情况下可用长臂挖机（如15m长）站在远离桩位的位置开挖。

4）基坑边上不应有重车行走或堆载过大，特别是放坡开挖的无支护基坑。

三、预制管桩断裂的处理

1、对断裂预制桩的检查

在处理前，首先应对断裂的预制管桩进行检查，分别查清断裂桩的数量、位置，断裂的深度数据，具体可采取如下方法：

1）进行现场调查。检查断裂桩的位置、数量。 2）采用全站仪、拉线等方法标定出建筑物轴线，测量出每个桩偏移的平面距离及断裂位置，标注在图纸上。

2、断桩的处理

桩断裂的位置均在承台垫层标高往下50cm之内，或超过50cm位置，具体接桩处理方法，参考预应力管桩图集（10G409），根据现场实际分为三种情况去处理：

PHC-600-静压管桩施工方案

PHC-600-静压管桩施工方案

广州XXXXXXXXXXXXX工程 桩基分项施工方案

第 1 页 共 18页

目 录

一、编制依据 ........................................................................................................ 2

二、工程概况 ........................................................................................................ 2

三、试桩情况简介 ................................................................................................ 2

四、地质情况 ........................................................................................................ 4

五、总体部署 ........................................................................................................ 6

六、施工工艺 ........................................................................................................ 8

6.1施工工艺流程 ................................................................................................. 8

接桩、截桩施工方案

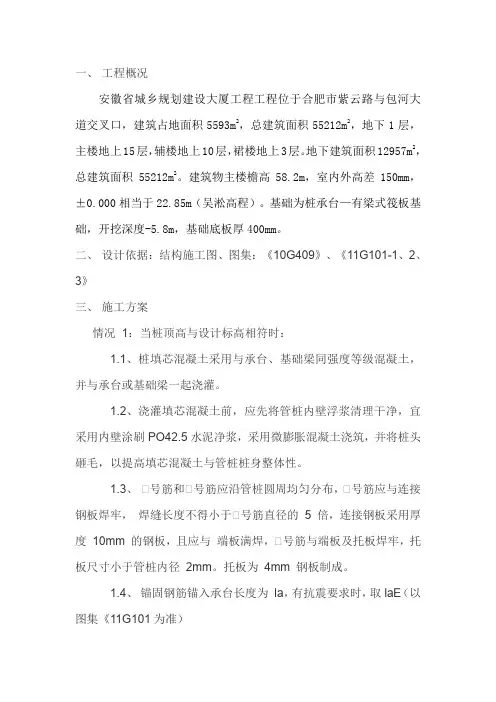

接桩、截桩施工方案

一、 工程概况

安徽省城乡规划建设大厦工程工程位于合肥市紫云路与包河大道交叉口，建筑占地面积5593m2，总建筑面积55212m2，地下1层，主楼地上15层，辅楼地上10层，裙楼地上3层。地下建筑面积12957m2，总建筑面积55212m2。建筑物主楼檐高58.2m，室内外高差150mm，±0.000相当于22.85m（吴淞高程）。基础为桩承台—有梁式筏板基础，开挖深度-5.8m，基础底板厚400mm。

二、 设计依据：结构施工图、图集：《10G409》、《11G101-1、2、3》

三、 施工方案

情况 1：当桩顶高与设计标高相符时：

1.1、桩填芯混凝土采用与承台、基础梁同强度等级混凝土，并与承台或基础梁一起浇灌。

1.2、浇灌填芯混凝土前，应先将管桩内壁浮浆清理干净，宜采用内壁涂刷PO42.5水泥净浆，采用微膨胀混凝土浇筑，并将桩头砸毛，以提高填芯混凝土与管桩桩身整体性。

1.3、

①号筋和②号筋应沿管桩圆周均匀分布，①号筋应与连接钢板焊牢， 焊缝长度不得小于①号筋直径的 5 倍，连接钢板采用厚度 10mm 的钢板，且应与

端板满焊，②号筋与端板及托板焊牢，托板尺寸小于管桩内径 2mm。托板为 4mm 钢板制成。

1.4、 锚固钢筋锚入承台长度为 la，有抗震要求时，取laE（以图集《11G101为准） 1.5、 管桩顶填芯混凝土的高度H为1.8m。

1.6、 ①号筋：6根20（HRB400），②号筋：4根Ф 10（HPB300），具体形式如下图：

情况 2：当桩顶高于设计标高需要截桩：在桩身上测定设计标高，再用水锯将多余的部分锯掉；锯掉的桩头由现场人员从坑底运至自然地面上，并由专业人员处理，然后用同标号的微膨胀砼灌实桩顶 1.8m

内空洞范围，具体步骤如下：

2.1、桩顶内设置托板及放入钢筋骨架，桩填芯混凝土采用比承台、基础梁相同强度等级的微膨胀混凝土。

2.2、浇灌填芯混凝土前，应先将管桩内壁浮浆清理干净，宜采用内壁涂刷 PO42.5水泥净浆，并将桩头砸毛，以提高填芯混凝土与管桩桩身整体性。
