承插焊与螺纹管件的品种与代号

管道及管件常识

一． 管道系统概述：

为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件: 管道拐弯时必须用弯头，管道变径时要用大小头,分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。我们习惯将管道系统中除直管以外的其它配件统称为管配件。

二． 金属材料常识：

金属材料是我们日常生活及工业上应用最广泛的材料。它主要分为钢﹑铁 及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。

2.1 钢中常见化学元素：

各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：

C（碳） Si（硅）Mn（锰）P（磷）S（硫）以及

Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。

一般情况下，其中P, S 为杂质成份，越低钢材质量越好。

2.2 钢的分类：

按照钢中添加的合金元素品种的不同，我们可以将钢简单地分为三大类：碳钢.合金钢.不锈钢.

⑴碳钢:其中合金元素只有C, Si, Mn, P, S五种,其按照P, S杂质含量高低,又分为普碳钢(P, S 一般≤0.040%),和优碳钢(P, S一般≤0.03%),常见钢种有:

普碳钢: Q215A.Q235BF.

优碳钢: 20#.45#.16Mn等.

这种钢强度及韧性一般，不耐腐蚀,可用于要求不高的场合,成本最低.

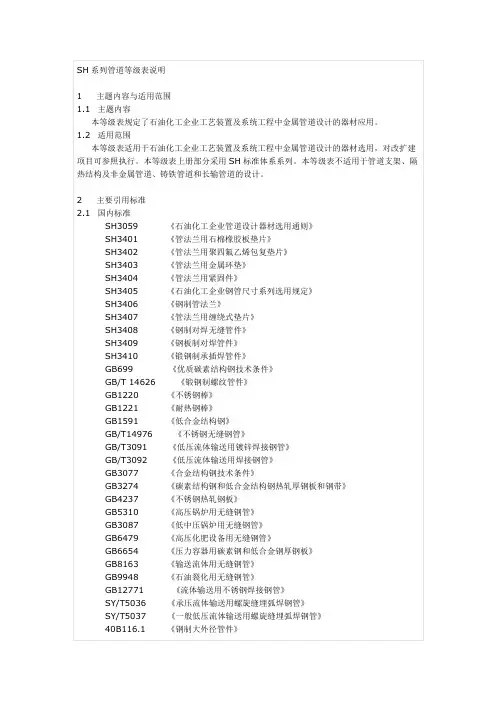

SH系列管道等级表说明

1 主题内容与适用范围

1.1 主题内容

本等级表规定了石油化工企业工艺装置及系统工程中金属管道设计的器材应用。

1.2 适用范围

本等级表适用于石油化工企业工艺装置及系统工程中金属管道设计的器材选用，对改扩建项目可参照执行。本等级表上册部分采用SH标准体系系列。本等级表不适用于管道支架、隔热结构及非金属管道、铸铁管道和长输管道的设计。

2 主要引用标准

2.1 国内标准

SH3059 《石油化工企业管道设计器材选用通则》

SH3401 《管法兰用石棉橡胶板垫片》

SH3402 《管法兰用聚四氟乙烯包复垫片》

SH3403 《管法兰用金属环垫》

SH3404 《管法兰用紧固件》

SH3405 《石油化工企业钢管尺寸系列选用规定》

SH3406 《钢制管法兰》

SH3407 《管法兰用缠绕式垫片》

SH3408 《钢制对焊无缝管件》

SH3409 《钢板制对焊管件》

SH3410 《锻钢制承插焊管件》

GB699 《优质碳素结构钢技术条件》

GB/T 14626 《锻钢制螺纹管件》

GB1220 《不锈钢棒》

GB1221 《耐热钢棒》

GB1591 《低合金结构钢》

GB/T14976 《不锈钢无缝钢管》

GB/T3091 《低压流体输送用镀锌焊接钢管》

1、接头类

内丝接头外丝接头 刚性接头挠性接头

头双丝接头

内外牙游任仪表接头

头燃气表接头 管件的分类

丝扣接头 平面游任阳丝游任 内外丝接头单丝接

阴丝游任

压力表接 止阀接头

卡套式接头 扩口式接头 焊接接头承口接

快速接头 气动快速接头 液压快速接头

异径直通 管道减震器 有边接头 异

径有边接头 直接头翻边接头管束 活接头半管接头

旋转接头 管道修补器 补偿器

光面接头 哈夫节 ♦

关节接头 .防盗接头 可曲挠橡

林接头 胶接头 传力接头 鞍型接头

2、弯头类 外接头 卫生级接头 卡箍胶管接头 格

沟槽式弯头 卡套式弯头 /对焊弯头承插弯头可曲挠橡胶弯

内牙弯头外牙弯头 内外牙弯头带边弯头 头

hrldfid E-fdut i nt 驰 带座弯头 异径弯头无缝弯头 法兰弯头 双

3、三通类 承弯头卫生级弯头45 O 弯头180

正三通异径三通斜三通Y三通

鞍形三通 瓶型三通

沟槽式三通 机械三通

对焊三通承插三通卡套三通

内牙三通暖气专用三通 内外牙三通螺纹三通

外牙三通消音三通 带边三通

锻制三通 顺水三通

卫生级三通

4、四通类

正四通 斜四通

平面四通 机械四通 等径四通

立体四通. 对焊四通 异径四通

丝扣四通承插四通无缝四通卫生级四通

5、异径管类

同心异径管 沟槽式异径管卫生级异径管焊接异

6、法兰类

7、弯管类

管 双承异径管 内螺束节 螺纹异径管 外螺束节高压异径

平插法兰 平焊法兰 对焊法兰

盲板法兰 带颈法兰 承插焊法兰卫生级法兰

过桥弯管 压力表弯管

8、管帽类 S型弯管

六角管帽 圆管帽对焊管帽 封头圆封头椭圆封头

锥型封头

堵头

9、管配件 无直边封头

闷盖 盲片 堵头丝堵快装

修补棒管卡 六角卜申 中华人民共和国国家标准

管路系统的图形符号管路

Graphical symbols for piping systems—Piping

管件英⽂代号及缩写

1、swaged nipple conc smls.：⼤⼩头同⼼⽆缝

2、BLE/PSE：Beveled Large End/Plain Small End ⼤端开破⼝/⼩端平端

3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、⼤端开破⼝/⼩端平端、端

开破⼝/⼤端平端4、ELBOW 90 DEG LR BW SMLS.：弯头90度长半径（R=1.5DN）对焊⽆缝

SR ：短半径（R=1.0DN）

5、PIPE SMLS PE/BE：⽆缝管平⼝/坡⼝

6、GASKET FLAT RING：垫圈平⾯环形

7、compressed asbestos fiber jointing sheet：⽯棉胶板

8、SPECTACLE BLIND：8字盲板

9、STUDBOLT ALLOY STEEL：双头螺栓合⾦钢

10、NU

Mild Steel 软钢; 低碳钢软钢丝

Mild Steel Arc Welding Electrode 低碳钢焊条

Mild Steel Channel 槽钢

Mild Steel Checkered Plate 花纹钢板

Mild Steel Equal Angle 等边⾓钢

Mild Steel Expanded Sheets 钢板⽹

Mild Steel Fire Box 软钢板⽕箱

Mild Steel Hexagonal Bolts 六⾓螺丝梗

Mild Steel Hexagonal Bolts And Nuts 六⾓螺丝闩

Mild Steel I-Beam 低碳⼯字钢

Mild Steel Ingot 低碳钢锭

Mild Steel Plate 软钢板

Mild Steel Reinforcement (含钢量0.12--0.25%) 软钢钢筋

Mild Steel Shank 软钢⼿柄

Mild Steel Sheet 软钢⽪

TS：螺母（nut的复数）

11、BOLT：螺栓
