浅谈电气设备的巡视检查方法

《变电站设备巡视检查方案》

一、项目背景

随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。为了确保变电站设备的正常运行，及时发现和排除潜在的故障隐患，制定一套科学、合理、有效的变电站设备巡视检查方案势在必行。

本方案旨在规范变电站设备巡视检查工作，提高巡视检查质量和效率，保障变电站设备的安全可靠运行，为电力系统的稳定供电提供有力支持。

二、施工步骤

1. 准备阶段

（1）组织巡视检查人员进行培训，熟悉变电站设备的结构、性能、工作原理和巡视检查要点。

（2）准备好巡视检查所需的工具和设备，如望远镜、红外测温仪、万用表、绝缘棒等。

（3）制定巡视检查路线图，明确巡视检查的重点区域和设备。

2. 巡视检查阶段

（1）外观检查

对变电站设备的外观进行全面检查，包括设备的外壳、铭牌、标识、指示灯等是否完好，有无破损、变形、锈蚀等现象。

（2）运行状态检查

检查变电站设备的运行状态，如电压、电流、功率等参数是否正常，设备有无异响、异味、过热等异常现象。

（3）连接部位检查

检查变电站设备的连接部位，如导线、电缆、接头等是否紧固，有无松动、发热、放电等现象。

（4）绝缘检查

使用绝缘棒等工具对变电站设备的绝缘部分进行检查，如绝缘子、套管等是否清洁，有无裂纹、破损、放电等现象。

（5）接地检查

检查变电站设备的接地装置是否完好，接地电阻是否符合要求。

（6）消防设施检查 检查变电站的消防设施是否齐全、有效，如灭火器、消防栓、消防沙等是否处于良好状态。

3. 记录与报告阶段

（1）巡视检查人员应认真填写巡视检查记录，详细记录设备的运行状态、发现的问题及处理情况。

（2）对发现的重大问题或异常情况，应及时向上级领导和相关部门报告，并采取相应的措施进行处理。

三、材料清单

1. 望远镜

2. 红外测温仪

3. 万用表

4. 绝缘棒

5. 手电筒

6. 巡视检查记录表

7. 对讲机

四、时间安排

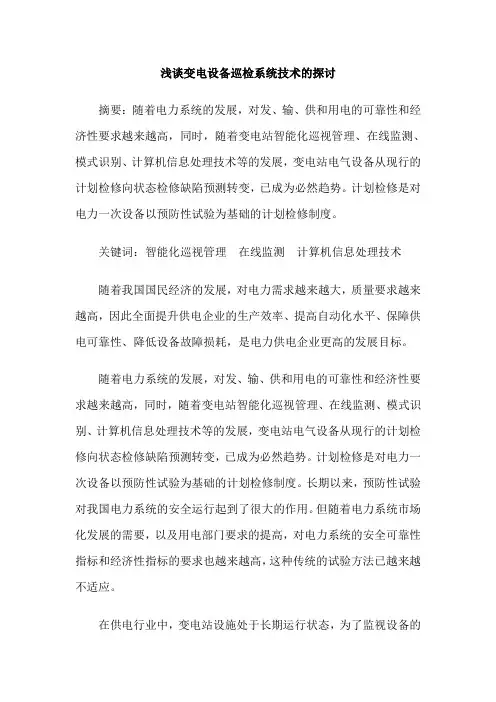

浅谈变电设备巡检系统技术的探讨

摘要：随着电力系统的发展，对发、输、供和用电的可靠性和经济性要求越来越高，同时，随着变电站智能化巡视管理、在线监测、模式识别、计算机信息处理技术等的发展，变电站电气设备从现行的计划检修向状态检修缺陷预测转变，已成为必然趋势。计划检修是对电力一次设备以预防性试验为基础的计划检修制度。

关键词：智能化巡视管理 在线监测 计算机信息处理技术

随着我国国民经济的发展，对电力需求越来越大，质量要求越来越高，因此全面提升供电企业的生产效率、提高自动化水平、保障供电可靠性、降低设备故障损耗，是电力供电企业更高的发展目标。

随着电力系统的发展，对发、输、供和用电的可靠性和经济性要求越来越高，同时，随着变电站智能化巡视管理、在线监测、模式识别、计算机信息处理技术等的发展，变电站电气设备从现行的计划检修向状态检修缺陷预测转变，已成为必然趋势。计划检修是对电力一次设备以预防性试验为基础的计划检修制度。长期以来，预防性试验对我国电力系统的安全运行起到了很大的作用。但随着电力系统市场化发展的需要，以及用电部门要求的提高，对电力系统的安全可靠性指标和经济性指标的要求也越来越高，这种传统的试验方法已越来越不适应。

在供电行业中，变电站设施处于长期运行状态，为了监视设备的运行情况，及时发现设备事故隐患，保障供电设备的正常运行，通常要求巡视人员对变电站设备进行定时或不定时巡视，并对设备的运行状况、运行参数进行记录存档，以便及时消除缺陷、预防事故发生，保证电力设备的安全和电力系统的稳定。

目前大多数电力单位的巡视手段落后，仍然依靠人工笔录的方式，巡视工作的管理较为困难，管理手段也很落后，设备的巡视质量难以保证，更无法对设备的性能进行动态分析。

因此，对变电站设备，利用高科技、自动化手段进行设备巡视，同时为了满足设备状态。

1 设备巡检系统基本概念

1.1 巡检

技术人员按照指定的路线和时间对指定的设备进行规定项目的检查，以保证设备的正常运行。

一、电气设备巡视内容

1、配电室巡视内容

1）高低压开关柜、变压器、各种开关、继电保护装置、仪表等运行平稳，无异常振动和异常声音。

2）变压器、开关设备及各导线连接部位的温度应正常，无异常变色和异常气味，无过热和超温现象。干式变压器绕组的温度在自然冷却条件下应<90℃；电容器的工作环境温度不应超过±40℃。电容外壳温度不应起过±60℃。只要超过其中一项，即应退出运行。

3）变压器、开关柜内的一、二次接线应连接牢固，接触良好。不应有虚接打火现象。发现有温度、气味、声音、色泽的异常变化应及时使用红外测温仪进行检测并立即采取相应的措施。接地部分应牢固可靠。

4）设备内的瓷质部分应清洁、无破损、裂纹、打火、放电、闪络及电晕现象。设备内的树脂部分应完好，无龟裂、破损、表面无积污。

5）配电设备的指示仪表、计量仪表、音响信号装置应工作正常，显示数值正确，仪表、信号指示正常。

6）监视变压器的一、二次电压电流在正常范围之内。

7）配电室直流屏设备的蓄电池单节电压，每周五通过开关和仪表检测一次，检测情况应记录在配电室值班记录簿中，电池外壳及接线部分应完好，无鼓肚、渗液、腐蚀和松动。

8）设备巡视检查工作每班至少两次遇特殊情况增加巡视。

2、配电柜（箱）巡视检查内容

配电柜（箱）元器件齐全、显示正常，各种开关运行声音正常，动作准确可靠、接地良好、无过热和异常气味，接线牢固、无氧化、松动现象。

3、低压配电装置巡视检查及维护

一、低压配电装置应定期进行巡视检查，检查周期与高压配电装置相同。巡视检查情况及发现问题应记入值班记录本中。

二、低压配电装置和低压电器巡视检查的内容如下：

1、主、分路的负荷情况与仪表指示是否对应；

2、电路中各部连接点有无过热现象；

3、三相负荷是否平衡，三相电压是否相同，检查电路末端的配电装置电压降是否超出规定；

4、各配电装置和低压电器内部，有无异声、异味；

5、带灭弧罩的低压电器，三相灭弧罩是否完整无损；

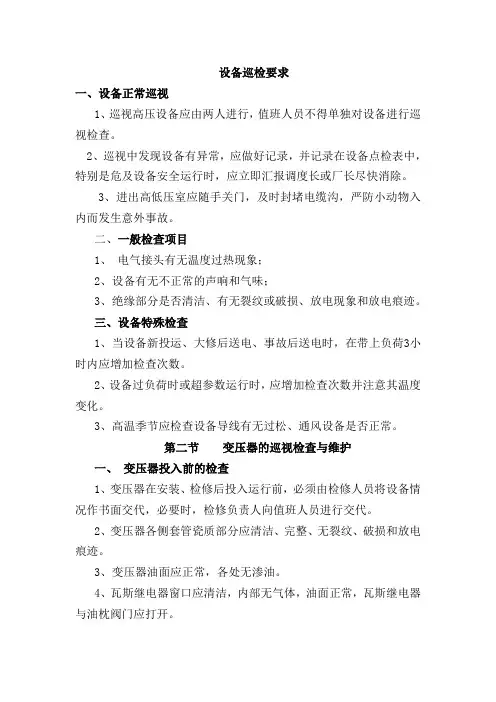

设备巡检要求

一、设备正常巡视

1、巡视高压设备应由两人进行，值班人员不得单独对设备进行巡视检查。

2、巡视中发现设备有异常，应做好记录，并记录在设备点检表中，特别是危及设备安全运行时，应立即汇报调度长或厂长尽快消除。

3、进出高低压室应随手关门，及时封堵电缆沟，严防小动物入内而发生意外事故。

二、一般检查项目

1、 电气接头有无温度过热现象；

2、设备有无不正常的声响和气味；

3、绝缘部分是否清洁、有无裂纹或破损、放电现象和放电痕迹。

三、设备特殊检查

1、当设备新投运、大修后送电、事故后送电时，在带上负荷3小时内应增加检查次数。

2、设备过负荷时或超参数运行时，应增加检查次数并注意其温度变化。

3、高温季节应检查设备导线有无过松、通风设备是否正常。

第二节 变压器的巡视检查与维护

一、 变压器投入前的检查

1、变压器在安装、检修后投入运行前，必须由检修人员将设备情况作书面交代，必要时，检修负责人向值班人员进行交代。

2、变压器各侧套管瓷质部分应清洁、完整、无裂纹、破损和放电痕迹。

3、变压器油面应正常，各处无渗油。

4、瓦斯继电器窗口应清洁，内部无气体，油面正常，瓦斯继电器与油枕阀门应打开。 5、变压器温度计应指示正常。

6、呼吸器应畅通，吸潮剂不饱和、。

7、固定接地点应接触良好，无松动及锈蚀。

二、变压器合闸操作

1、 变压器送电应根据厂长命令。

2、 送电前应在微机防误闭锁与操作票专家系统上开好操作票，并进行模拟预演。

3、 变压器并列运行应满足以下条件

（1）、接线组别相同。

（2）、电压比相同。

（3）、阻抗电压相等，最大允许相差10％。

（4）、变压器容量比不超过3：1。

三、变压器运行中检查与监视

1、 温度监视：变压器正常运行时温升不超55℃。

2、 电压监视：

（1）变压器运行电压变动在额定电压±5％以内，变动范围不能满足需要时，应对电压分接开关进行调整。

3、 负荷监视：
