触摸延时开关工作原理

延时器工作原理

延时器是一种常见的电子元件，它在很多领域都有着重要的作用。它可以控制电路在一定时间内延迟开关或关闭，从而实现定时控制功能。那么，延时器是如何工作的呢？接下来，我们将详细介绍延时器的工作原理。

首先，我们需要了解延时器的结构。延时器通常由时钟电路、控制电路和触发电路组成。时钟电路用于产生稳定的时钟信号，控制电路用于设置延时时间，触发电路用于控制延时器的开关操作。这三部分协同工作，实现了延时器的功能。

当我们设置延时器的延时时间时，控制电路会接收到我们设定的时间信号，并将这个时间信号转换成相应的电信号。这个电信号会传送到触发电路中，触发电路会对这个信号进行处理，并在设定的延时时间后，触发相应的开关操作。这样，延时器就能够实现我们设定的延时功能。

在延时器工作时，时钟电路会不断产生时钟信号，控制电路会根据我们设定的延时时间产生相应的电信号，触发电路则会根据这个电信号来控制开关操作。这样，延时器就能够按照我们的设定，在一定时间内延迟开关或关闭电路。

延时器的工作原理可以通过一个简单的例子来说明。比如，我们将一个延时器设置为5秒延时。当我们启动延时器时，时钟电路会产生稳定的时钟信号，控制电路会将5秒的时间信号转换成电信号，传送到触发电路中。在5秒时间结束后，触发电路会触发相应的开关操作，从而实现了5秒的延时控制。

总的来说，延时器的工作原理是通过时钟电路产生稳定的时钟信号，控制电路将设定的时间转换成电信号，触发电路根据这个电信号来控制开关操作，从而实现延时功能。延时器在各种电子设备中都有着重要的应用，它为我们的生活和工作带来了很多便利。希望通过本文的介绍，能够让大家对延时器的工作原理有一个更深入的理解。

延时断电开关原理

延时断电开关是一种电气控制装置，能够在一定时间延时后自动断开电路。它主要由延时控制器、继电器和断电开关组成。

其工作原理如下：延时控制器接收到控制信号后，开始计时。在设定的延时时间内，控制信号会一直被延时控制器保持，同时继电器处于吸合状态，继电器触点闭合，电路通电。当延时时间到达后，延时控制器会产生一个信号，继电器失去控制信号，触点打开，电路断电。

延时断电开关的应用场景很广泛。在家庭中，它可以用于延时断电家电，如洗衣机、电视机等。在工业生产线上，它可以用于延时断电机器设备，如自动包装机、生产线等。通过延时断电开关，可以实现按需控制电流的供给，达到节能的目的。

总之，延时断电开关利用延时控制器和继电器的工作原理，能够在设定的延时时间内自动断开电路，实现延时断电的功能。

rc开关延时电路原理

RC开关延时电路原理

在RC开关延时电路中，R代表电阻，C代表电容。该电路基于RC时间常数，可以产生一定的延时效果。

电路工作原理如下：

- 当开关打开时，电容开始充电。根据RC时间常数，电容充电的速度取决于电阻和电容的数值。充电过程中，电压逐渐增加，直到达到所需的触发电平。

- 一旦电容电压达到触发电平，开关关闭，电容开始放电。放电过程同样受到RC时间常数的影响。放电速度取决于电阻和电容的数值。

- 当电容放电至低于触发电平时，关闭的开关会再次打开，电容开始充电，这个过程会不断循环。

根据不同的电阻和电容数值，可以调节延时时间。增加电容数值或减小电阻数值可以延长延时时间，反之亦然。通过调整RC的数值，可以实现不同的延时需求。

需要注意的是，RC开关延时电路的延时时间具有一定的误差，主要取决于元件参数和环境温度等因素。因此，在实际应用中，需要进行实验和测试来精确计算延时时间。

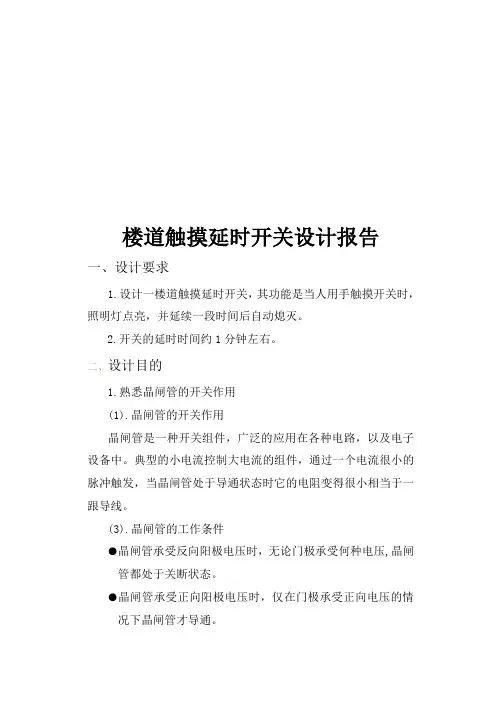

楼道触摸延时开关设计报告

一、设计要求

1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。

2.开关的延时时间约1分钟左右。

二、设计目的

1.熟悉晶闸管的开关作用

(1).晶闸管的开关作用

晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。

(3).晶闸管的工作条件

●晶闸管承受反向阳极电压时，无论门极承受何种电压,晶闸管都处于关断状态。

●晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。 2 ●晶闸管在导通情况下，只要有一定的正向阳极电压,无论门极电压如何，晶闸管保持导通,即晶闸管导通后，门极失去作用。

●晶闸管在导通情况下，当主回路电压或电流减小到接近于零时，晶闸管关断。

（2） .晶闸管的管脚鉴别

●单、双晶闸管的判别：

先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向晶闸管）也可能是T2、T1或T2、G极 （对双向晶闸管）。若其中有一次测量指示为几十至几百欧，则必为单向晶闸管。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十 至几百欧，则必为双向晶闸管。再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。

图2-2 晶闸管管脚

2.掌握桥式整流电路原理

(1).单相桥式整流电路的组成

单相桥式整流电路由四只二极管组成，其构成原则就是保证在变压器副边电压u2正、负半周内正确引导流向负载的电流，使其方向不变。设变压器副边两段分别为a和b，则a为“＋”、b 3 为“－”时应有电流留出a点，a为“-”、b为“＋”时应有电流流入a点；相反，a为“＋”、ｂ为“－”时应有电流流入ｂ点，ａ为“－”、ｂ为“＋”时应有电流流出ｂ点；因而ａ和ｂ点均应分别接两只二极管，以引导电流；如图2-3所示。
