人货电梯基础施工方案

公司名称

人

货

梯

基

础

专项施工方案

公司名称

人货梯基础专项方案

工程名称：公司名称

工程地点：

施工单位： 公司名称

编制单位：公司名称

编 制 人：

编制日期： 年 月 日

审 核 人：

审 批 人：

审批日期： 年 月 日

目录

一、工程概况 .............................................. 4

二、计算依据 .............................................. 4

三、基础的设置 ............................................ 5

四、基础计算 .............................................. 6

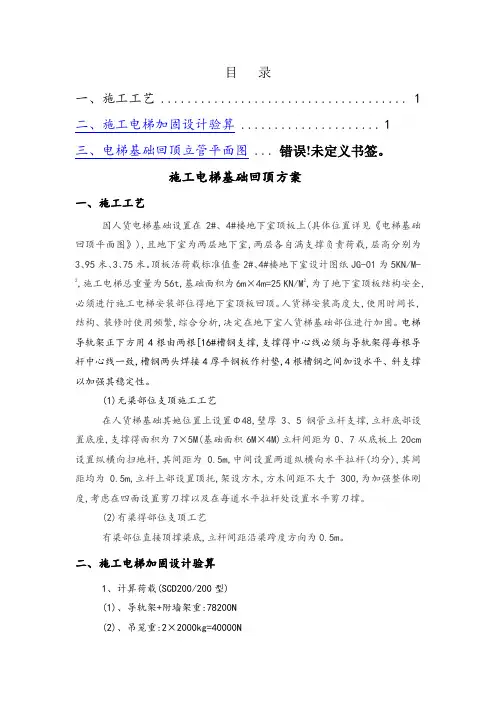

五、基础回顶的设置 ....................................... 16

六、基础施工 ............................................. 17

七、人货梯基础大样附图、人货梯基础定位附图 ................ 18

一、工程概况

总建筑面积约。其中地下室建筑面积，地上建筑面积。结构类型为剪力墙结构。

工程建设一览表

建设单位

设计单位

施工单位

监理单位

单位工程概况

序栋号 结构形式 层数 建筑高度

1 A 剪力墙 13层 60m

2 B 剪力墙 11层

3 C 剪力墙 11层

4 培训中心 剪力墙 14层 60m

5 体验中心 剪力墙 1层

本工程为抗震设防工程，场地抗震设防烈度按7度取值。本建筑场地类别为Ⅱ类，地基基础设计等级为乙级，采用人工挖孔桩、预应力混凝土管桩基础。

二、计算依据

（一）人货梯设备概况

设备性能：主要技术参数见表 项目 单位 参数

额定载重 kg 2×2000

吊笼内尺寸：3×1.3×2.4 kg 2×2200

最大起升高度 m 150

起升速度 m/min 33

连续负载功率 kw 2×3×15

标准节重量 kg 151

标准节长度、规格 m 650×650×1508mm

底层护栏 kg 1480

安装位置：参附图

使用高度：A栋1#施工电梯安装高度为：65米、培训中心4#施工电梯安装高度为：70米、B栋2#、C栋3#施工电梯安装高度为：55米

使用时间：2012年03月1日～2013年3月1日

三、基础的设置

1、施工电梯位置图参附图

2、地脚螺栓布置图参附图

四、基础计算

（一）、基础置于地下室底板基础上

1.施工升降机基本参数

施工升降机型号：SC200/200； 吊笼形式：双吊笼；

架设总高度：70m； 标准节长度：；

导轨架截面长：； 导轨架截面宽：；

标准节重：151kg；

单个吊笼重: 2200kg； 吊笼载重：2000kg；

外笼重：1480kg； 其他配件总重量：200kg；

2.地基参数

3#、施工电梯置于天然基础上、4#电梯基础置于地下室底板基础上

3.基础参数

基础混凝土强度等级：C30；

承台底部长向钢筋：Ф14@150；

承台底部短向钢筋：Ф12@150；

钢材型号：HRB335； 基础高度h：0.3 m；

基础长度l：6.2 m； 基础宽度b：3.8 m；

二、基础承载计算：

1、设备基本参数

施工升降机型号：SC200/200， 架设高度：70m，

标准节高度：， 外笼重：1480kg，

吊笼重：2200kg×2=4400kg， 对重重量：0kg×2=0kg， 吊笼载重量：2000kg×2=4000kg，

导轨架重（共需47节标准节，标准节重151kg）：151kg×47=7097kg，

其他配件总重量：200kg，

2、荷载计算

Pk=(4400.00+1480.00+0.00+4000.00+7097.00+200.00)×

考虑动载、自重误差及风载对基础的影响，取系数

×

三、地基承载力验算

Gk=25×××

承台自重设计值 G＝×＝

作用在地基上的竖向力设计值F＝

基础下地基土为3：7灰土夯实，地基承载力设计值为150kPa。地基承载力调整系数为kc。

基础下地基承载力为×××＝

该基础符合施工升降机的要求。

四、基础承台验算

基础承台砼强度等级为C30，其轴心抗压强度fc2，轴心抗拉强度ft2，底面长，宽b=3.8m，底面积×2，承台高。导轨架长，宽。

1、承台底面积验算

轴心受压基础基底面积应满足

≥(Pk+Gk)/fc2。（满足要求）

2、承台抗冲切验算

由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。 计算简图如下：

应满足如下要求 式中 Pj ---扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力，Pj2；

βhp--受冲切承载力截面高度影响系数，本例取Bhp=1；

h0---基础冲切破坏锥体的有效高度，取h0=300-35=265mm；

Al---冲切验算时取用的部分基底面积，Al×2；

am ---冲切破坏锥体最不利一侧计算长度；

at---冲切破坏锥体最不利一侧斜截面的上边长，取导轨架宽a；

ab---冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长；

ab=a+2h0=0.65+2×

am=(at+ab

Fl＝Pj×Al×

βhpftamh0=0.7×1×1.43×915×265/1000=24≥，满足要求！

3、承台底部配筋计算

属于轴心受压，在承台底部两个方向的弯矩：

式中 M1,M2--任意截面1-1、2-2处相应于荷载效应基本组合时的弯矩设计值；

a1------任意截面1-1至基底边缘最大反力处的距离，a1；

l,b-----基础底面的长和宽； pmax,pmin-----相应于荷载效应基本组合时的基础底面边缘最大和最小地基反力设计值，pmax=pmin2；

p-----相应于荷载效应基本组合时在任意截面1-1处基础底面地基反力设计值，p=pmax2；

G-----考虑荷载分项系数的基础自重，当组合值由永久荷载控制时，k ，Gk为基础标准自重，×；

M12/12×[(2×6.2+0.65)××238.545/23.56)+(24.311-24.311)×·m;

M2=(6.2-0.65)2/48×(2×3.8+0.65)××·m;

基础配筋计算

式中 a1----砼强度等级不超过C50，取a1=1；

1-1截面：αs=|M|/(a1fcbh02)=237.59×106/(1.00×14.30×6.20×1032；

ξ=1-(1-αs)1/2=1-(1-2×0.038)；

γs；

As=|M|/(γsfyh0)=237.59×1062。

2-2截面：αs=|M|/(a1fcbh02)=150.20×106/(1.00×14.30×3.80×1032；

ξ=1-(1-αs)1/2=1-(1-2×0.039)； γs=1-ξ；

As=|M|/(γsfyh0)=150.20×1062。

截面1-1配筋：As1=4002.389 mm2 > 3047.888 mm2

截面2-2配筋：As2=4750.088 mm2 > 1928.055 mm2

承台配筋满足要求！

（二）、基础置于地下室顶板上参数信息

1.施工升降机基本参数

施工升降机型号：SC200/200； 吊笼形式：双吊笼；

架设总高度：65m； 标准节长度：；

导轨架截面长：； 导轨架截面宽：；

标准节重：151kg； 对重重量：0kg；

单个吊笼重: 2200kg； 吊笼载重：2000kg；

外笼重：1480kg； 其他配件总重量：200kg；

2.地基参数

1#、2#电梯基础置于地下室顶板上

3.基础参数

基础混凝土强度等级：C30；

承台底部长向钢筋：Ф14@150；

承台底部短向钢筋：Ф12@150；

钢材型号：HRB335； 基础高度h：0.3 m；

基础长度l：6.2 m； 基础宽度b：3.8 m；

二、基础承载计算：
