机器视觉LED光源照明技术说明

LED照明技术手册引言：随着科技的不断发展，LED（发光二极管）照明技术也越来越成熟。

相比传统的光源，在能源消耗上更加节约，并且在发光效率上更加优异，还具有宽波长范围，长寿命等多种优点。

它不仅广泛应用于家居照明领域，也被用于制造商业和工业灯具，以及路灯等户外场合。

本技术手册将向您介绍基本的LED照明知识，以及如何设计，实现和维护LED照明系统。

一、LED的基本原理LED是一个基于半导体材料的光源。

在LED中，电子通过半导体材料，与固定的质子和电子结合，从而产生光。

这种半导体结构被称为p-n结。

当电流通过p-n结时，光子被激活并被释放出来，从而形成发光的现象。

与传统的光源不同，在LED中，电流的方向也决定了光线的方向，这是由于p-n结的结构和内部反射的性质引起的。

二、LED的优势1. 能效高：LED的电效率比传统的白炽灯高很多，这意味着它们可以在相同功率的情况下提供更亮的光。

2. 长寿命：传统的白炽灯约为1000个小时，LED的寿命可以达到50,000到100,000个小时以上，这远远超过了传统的光源。

3. 节能：LED能够以更低的功率提供相同的光照度。

相比于传统的光源，使用LED可以使能源消耗降低约50%以上。

4. 环保：LED不含有像汞这样的有毒物质，相比传统的荧光灯和白炽灯更加环保。

三、如何设计一个LED照明系统设计一个LED照明系统需要考虑很多因素，如亮度，场合，花费等等。

下面将详细介绍如何规划一个成功的LED照明系统：1. 照明需求分析：第一步是理解您的照明需求。

考虑照明的场合，例如房间，办公室，酒店，商店，路灯，广告牌等等。

需要考虑照明工作时间，照明强度要求，控制系统等因素的需求。

2. 照明设计：选择适合的LED光源根据场合选择适合的LED光源进行照明设计。

例如，白色LED以及RGB LED是最常用的光源。

应选择适当的LED颜色和亮度以满足您的需求。

3. 灯具设计：根据您的照明需求设计灯具。

监控行业 包装（透过塑料包装） 检测洒瓶异物 电子、半导体检测
可先波长：365-405nm 应用高精度场合
检测金属表面细微划痕 验钞防伪检测 UV固化油墨 烟盒防伪检测
由LED中心波长为850/940nm阵列而成，一般 波长越长穿透性越好，可根据红外相机的 CCD芯片感应波长自由选择，利用穿透性好 的特性来获取理想的图像。适合透过固体或 液体的染料、油墨来观察内容的有无、异物 及字符识别等
显微镜照明
清的部分，是边缘检测、金属表面的刻字和
损伤检测的理想选择

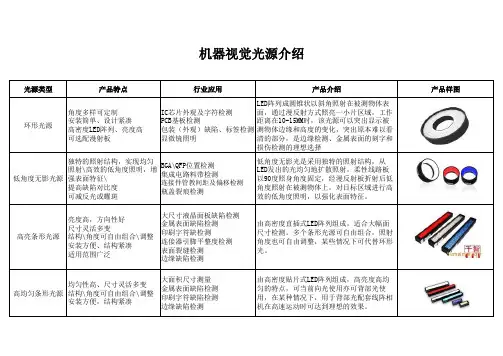

低角度无影光源
独特的照射结构，实现均匀 照射\高效的低角度照明，增 强表面特征\ 提高缺陷对比度 可减反光或耀斑
BGA\QFP位置检测 集成电路料带检测 连接件管教间距及偏移检测 瓶盖裂痕检测
低角度无影光是采用独特的照射结构，从 LED发出的光均匀地扩散照射，柔性线路板 以90度照身角度固定，经漫反射板折射后低 角度照射在被测物体上，对目标区域进行高 效的低角度照明，以强化表面特征。
高亮条形光源
亮度高，方向性好 尺寸灵活多变 结构\角度可自由组合\调整 安装方便、结构紧凑 适用范围广泛
大尺寸液晶面板缺陷检测 金属表面缺陷检测 印刷字符缺检测 连倿器引脚平整度检测 表面裂缝检测 边缘缺陷检测
由高密度直插式LED阵列组成，适合大幅面 尺寸检测。多个条形光源可自由组合，照射 角度也可自由调整，某些情况下可代替环形 光。
均匀性高、尺寸灵活多变 高均匀条形光源 结构\角度可自由组合\调整
安装方便，结构紧凑
大面积尺寸测量 金属表面缺陷检测 印刷字符缺陷检测 边缘缺陷检测
由高密度贴片式LED阵列组成，高亮度高均 匀的特点，可当前向光使用亦可背部光使 用，在某种情况下，用于背部光配套线阵相 机在高速运动时可达到理想的效果。

（4）背光照射 特点：光源安置在与相机同轴且位于被测物体的后面。 背光方式用来突出显示不透明物体的外形轮廓， 所 以这种照明方式只适用于待测目标需要的信息可以从其轮廓中获得的场合。例如尺寸测量、 形状判断等。 （背光源、平行背光源）
《机器视觉技术与应用实战》
（5）多角度照射 特点：RGB三种不同颜色不同角度光照，可以实现焊点的三维信息的提取。适用于组装机板的焊锡部份、球 形或半圆形物体、其它奇怪形状物体、接脚头（AOI光源）
• 观察实验法（Look and Experiment-最常用） 尝试使用不同类型光源在不同位置、角度照射物体，通过相机观察图
• 科像学。分析法（Scientific Analysis-最有效） 分析成像环境及客户需求，综合考虑推荐解决方法。
《机器视觉技术与应用实战》
光源选择的原则和标准
光源选择的原则 1.根据检测产品特征选择，一般选择光源的大小要比产品大，这样照射的光线才能覆盖到整个产品；选择的 光源的形状接近产品形状，可以让整个产品区域光照强度一致；光源颜色选择是要能够让检测目标与背景有 一定对比度，在黑白相机下使用与产品目标区域颜色接近的光源能够该区域呈现更高的灰度，反之则呈现较 低灰度；如果产品表面反光较强可以选用均匀性更好的无影光源，目标特征不明显则选用指向性或平行性更 好的光源。 2.根据机构要求，光源能够满足设备的安装空间，产线的速度快就需要选择亮度更高的光源；在特殊环境 （潮湿、高温）就需要考虑光源性能（防水、散热）。 3.实际测试，光源照射能够呈现有效对比度，也要保证各个区域的均匀性。一般在检测区域目标和背景一个 接近255灰度的峰值，这个时候对比度一般最高加强或减弱光源亮度都会影响对比度差值。当出现较好对比 图像时一定要把检测物体放在视野内的各个位置看看图像是否一致，这样才能保证在实际环境中的稳定性

【机器视觉】机器视觉光源详解...00. 目录文章目录•o00. 目录o01. 自然光介绍o02. 光的颜色介绍o03. 机器视觉光源o▪ 3.1 环形光源▪ 3.2 条形光源(常规型)▪ 3.3 条形光源(非标型)▪ 3.4 条形组合光源▪ 3.5 高亮高均条形光源▪ 3.6 面光源(背光源)▪ 3.7 平行面光源▪ 3.8 开孔面光源▪ 3.9 侧面道光背光源▪ 3.10 同轴光源▪ 3.11 直角同轴光源▪ 3.12 高亮高均同轴光源▪ 3.13 同轴平行光源▪ 3.14 线性光源▪ 3.15 圆顶光源▪ 3.16 隧道光源o04. 附录01. 自然光介绍在生活中，光主要来自于太阳光，而太阳光的辐射也是最为全面的，虽然太阳光看起来是没有颜色的，但是太阳光的组合成分却是最为复杂，即太阳光是复合光线，接下来介绍下太阳光的组合成分；太阳光主要分为两部分：不可见光，可见光；不可见光主要分为红外区域的不可见光和紫外区域的不可见光：可见光主要是波长为760nm~380nm 的光，而这部分光可以通过对太阳光使用三棱镜色散获取到；在表现不同的可见光中，不同波长的光线呈现不同的颜色，即波长决定特定颜色的特征；在日常生活中，太阳光/白光包含多种颜色波段的光，而这种白光可以通过三棱镜进行分解，这些我们在初级物理中即可了解到；机器视觉光源主要用到的是可见光、部分红外光、部分紫外光；02. 光的颜色介绍机器视觉中光的颜色介绍（1）白色光：机器视觉中白色光分为冷、暖、中间色调颜色，通常在拍摄彩色图像时使用此类光源效果较好，如果对于彩色图像中某一部分有特殊需求，可以另做相关操作；（2）蓝光：三原色光中的其中一种，比较适用于银色背景下的目标物的打光；（3）红光：同属于三原色光中的一种，可以透过一些比较暗的物体，也可以根据颜色的吸收等不同的方法，实现不同打光效果，突出检测目标的特征，并且红色光源能够提高对比度；（4）绿光：主要针对于红色背景、银色背景，并且在3C 应用中，传送带多数为绿色；（5）红外光：属于不可见光之一，透过力强，对于塑料穿透性好，可以将封装好的金属电路等内部元件显示出来，在此种应用场景下，效果和 X 射线一样好，且对于人体无伤害；（6）紫外光：属于不可见光之一，波长较短，且穿透力强，主要应用于证件检测，触摸屏ITO 检测，点胶溢胶检测，金属表面划痕检测等；（7）X-ray 激光：波长短，穿透性好，可以用于透视检测、轮毂划痕及裂纹检测等；可见光的三原色光的三原色包括R 、G 、B （红、绿、蓝）三种颜色的光，生活中以及工业视觉中不同颜色的光均可以通过以上三种光进行合成；如下：红 + 绿 = 黄红 + 蓝 = 青红 + 绿 + 蓝 = 白且红、绿、蓝三种颜色均不能被再次分解，适用这三种颜色基本可以形成所有的颜色；如下示例图像所示的加色规律：根据光的颜色以及光的冷暖，可以将不同颜色形成一个色环，如下图所示，相邻的颜色是相似色，相对颜色是相对色；机器视觉系统中光源的作用1.强化特征，弱化背景2.突出测量特征3.提高图像信息4.简化算法5.减低系统设计的复杂度6.提高系统的检查精度、速度03. 机器视觉光源3.1 环形光源机器视觉光源工业照明检测LED光源环形光源产品描述环形光源采用高柔性基板材质，独特的制作方法，可以任意角度弯曲，以构成具有最佳外径、内径和照射角度的照明系统。
