【CN209540660U】一种用于色选机上能微调照射角度的聚光灯具【专利】
- 格式:pdf
- 大小:389.54 KB
- 文档页数:8
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920393719.4(22)申请日 2019.03.26(73)专利权人 中标照明集团有限公司地址 225600 江苏省扬州市高邮市送桥镇工业园区(72)发明人 张云 (51)Int.Cl.F21S 8/08(2006.01)F21V 14/02(2006.01)F21W 131/103(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种灯头便于调节的LED路灯(57)摘要本实用新型公开了一种灯头便于调节的LED路灯,包括立柱,立柱顶部安装定时控制器,立柱顶部两侧分别设置杆体,两个杆体为中空结构,两个杆体侧面开设有条形槽,两个杆体顶部通过弧形支架连接,弧形支架中部设置大灯头,杆体内腔底部安装电机,电机上端连接丝杆,丝杆上设有螺母,螺母一侧固接细杆,细杆一端连接小灯头,丝杆顶端两侧设置限位块。
本实用新型可以根据实际环境需要错峰提供差异化照明且能够变换路灯的照射范围,不仅能够提供充足的照明,还能有效减少能源浪费及光污染,降低能耗、提升经济效益。
权利要求书1页 说明书2页 附图2页CN 209688680 U 2019.11.26C N 209688680U权 利 要 求 书1/1页CN 209688680 U1.一种灯头便于调节的LED路灯,包括立柱(1),其特征在于:所述立柱(1)顶部安装定时控制器(2),所述立柱(1)顶部两侧分别设置杆体(3),两个所述杆体(3)为中空结构,两个所述杆体(3)侧面开设有条形槽(4),两个所述杆体(3)顶部通过弧形支架(5)连接,所述弧形支架(5)中部设置大灯头(6),所述杆体(3)内腔底部安装电机(7),所述电机(7)上端连接丝杆(8),所述丝杆(8)上设有螺母(9),所述螺母(9)一侧固接细杆(10),所述细杆(10)一端连接小灯头(11),所述丝杆(8)顶端两侧设置限位块(12)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920388713.8(22)申请日 2019.03.26(73)专利权人 仪征元益光电科技有限公司地址 211400 江苏省扬州市仪征市经济开发区闽泰大道西侧-3(72)发明人 赵协飞 秦长平 苗苏建 (51)Int.Cl.F21S 9/02(2006.01)F21V 21/06(2006.01)F21V 29/74(2015.01)F21V 29/56(2015.01)F21Y 115/10(2016.01)(54)实用新型名称一种可调节亮度的LED灯(57)摘要本实用新型公开了一种可调节亮度的LED灯,涉及LED灯技术领域。
该可调节亮度的LED灯,包括底座和稳定机构,所述底座的底部转动连接有行走轮,底座上设置有稳定机构,稳定机构的数量为四,底座的顶部外表面固定连接有电池盒,电池盒内侧底部固定连接有蓄电池,电池盒的顶部外表面焊接有支撑杆,支撑杆内部为空心结构,支撑杆上固定连接有控制面板,支撑杆的顶端固定连接有密封罩,密封罩的顶部固定连接有安装板,安装板的顶部焊接有螺纹座,安装板通过螺纹座螺纹连接有透光罩,安装板的顶部连接有LED灯管,安装板的顶部固定连接有第一导热翅,本实用新型结构简单,散热性能较好,放置时稳定性较高。
权利要求书1页 说明书3页 附图2页CN 209415302 U 2019.09.20C N 209415302U权 利 要 求 书1/1页CN 209415302 U1.一种可调节亮度的LED灯,包括底座(1)和稳定机构(3),其特征在于:所述底座(1)的底部转动连接有行走轮(2),底座(1)上设置有稳定机构(3),稳定机构(3)的数量为四,底座(1)的顶部外表面固定连接有电池盒(6),电池盒(6)内侧底部固定连接有蓄电池(4),电池盒(6)的顶部外表面焊接有支撑杆(5),支撑杆(5)内部为空心结构,支撑杆(5)上固定连接有控制面板(7),支撑杆(5)的顶端固定连接有密封罩(8),密封罩(8)的顶部固定连接有安装板(13),安装板(13)的顶部焊接有螺纹座(12),安装板(13)通过螺纹座(12)螺纹连接有透光罩(10),安装板(13)的顶部连接有LED灯管(11),安装板(13)的顶部固定连接有第一导热翅(9),第一导热翅(9)的底端贯穿安装板(13)延伸至密封罩(8)内,密封罩(8)的内侧底部固定安装有走线管(16),走线管(16)的底端贯穿密封罩(8)与支撑杆(5)内部连通,走线管(16)的顶端贯穿安装板(13)与透光罩(10)内部连通,密封罩(8)一侧外表面固定连通有注液管(14)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920412453.3(22)申请日 2019.03.28(73)专利权人 杭州巨星科技股份有限公司地址 310019 浙江省杭州市江干区经济科技园区九环路35号(72)发明人 余闻天 (74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏(51)Int.Cl.F21S 9/02(2006.01)F21V 31/00(2006.01)F21V 19/02(2006.01)F21V 23/04(2006.01)F21V 21/30(2006.01)(54)实用新型名称一种可调节的工作灯(57)摘要本实用新型公开了一种可调节的工作灯,包括支架和二块灯板,所述支架包括上部沿纵向设置的转动轴和位于转动轴端部竖直的支撑面,二块灯板朝向支架的左右两侧,所述灯板包括套设在转动轴上的转动套。
采用两块灯板进行照明,增大了工作灯的照明区域,且两块灯板通过转动套套接在转动轴上,两块灯板可相对支架转动,通过旋转灯板方便地改变照明的角度和强度,可以更好地满足人们的需要。
本实用新型可以增大工作灯的照明区域,通过旋转灯板来方便地控制工作灯照明角度和强度。
权利要求书1页 说明书6页 附图4页CN 209926195 U 2020.01.10C N 209926195U权 利 要 求 书1/1页CN 209926195 U1.一种可调节的工作灯,包括支架和二块灯板,其特征在于,所述支架包括上部沿纵向设置的转动轴和位于转动轴端部竖直的支撑面,二块灯板朝向支架的左右两侧,所述灯板包括套设在转动轴上的转动套。
2.根据权利要求1所述的一种可调节的工作灯,其特征在于,所述支架为沿纵向延伸的三棱柱,所述灯板分别设置在支架左右两侧面上,所述支架包括前后两端的支撑端盖,所述支撑端盖的端面即构成所述的支撑面。
3.根据权利要求1所述的一种可调节的工作灯,其特征在于,所述转动轴包括两片呈十字交叉的长条形转动板、若干沿轴向等间距分布的加强圆片,所述转动板的宽度小于等于加强圆片的直径。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611006.0(22)申请日 2019.04.29(73)专利权人 浙江绿源电动车有限公司地址 321303 浙江省金华市开发区工业园区石城街168号专利权人 台州豪钿电子科技有限公司(72)发明人 应兴聪 傅国平 朱挺俊 (74)专利代理机构 台州市南方商标专利代理有限公司 33225代理人 佘琼群(51)Int.Cl.F21S 41/141(2018.01)F21S 41/32(2018.01)F21S 41/36(2018.01)F21Y 115/10(2016.01)F21W 102/135(2018.01)(54)实用新型名称一种双反射LED大灯(57)摘要一种双反射LED大灯,包括反光罩、设于反光罩左侧的开口以及设于反光罩右侧侧壁上的安装孔,其特征在于:所述安装孔内设有与其相匹配的灯架;所述灯架左侧设有一位于反光罩内的发光条;所述发光条上表面设有一近光灯灯珠,发光条下表面设有一远光灯灯珠;所述近光灯灯珠与远光灯灯珠皆为LED灯;所述近光灯灯珠与远光灯灯珠皆呈长方形,近光灯灯珠与远光灯灯珠的左右两侧侧壁壁长大于前后两侧侧壁壁长;所述反光罩右部设有一弧形槽,弧形槽槽口朝向左侧;所述发光条位于弧形槽中部。
本实用新型的双反射LED大灯能够有效提高大灯的使用寿命,并有效降低大灯的耗电程度,且能够保证远光灯灯珠以及近光灯灯珠被反射时都具有最佳发射效果。
权利要求书1页 说明书4页 附图4页CN 209540766 U 2019.10.25C N 209540766U权 利 要 求 书1/1页CN 209540766 U1.一种双反射LED大灯,包括反光罩、设于反光罩左侧的开口以及设于反光罩右侧侧壁上的安装孔,其特征在于:所述安装孔内设有与其相匹配的灯架;所述灯架左侧设有一位于反光罩内的发光条;所述发光条上表面设有一近光灯灯珠,发光条下表面设有一远光灯灯珠;所述近光灯灯珠与远光灯灯珠皆为LED灯;所述近光灯灯珠与远光灯灯珠皆呈长方形,近光灯灯珠与远光灯灯珠的左右两侧侧壁壁长大于前后两侧侧壁壁长;所述反光罩右部设有一弧形槽,弧形槽槽口朝向左侧;所述发光条位于弧形槽中部;所述弧形槽上部内壁设有一与近光灯灯珠相匹配的上反光碗,弧形槽下部内壁设有一与远光灯灯珠相匹配的下反光碗;所述上反光碗与下反光碗的左右两端的间距大于前后两端的间距。

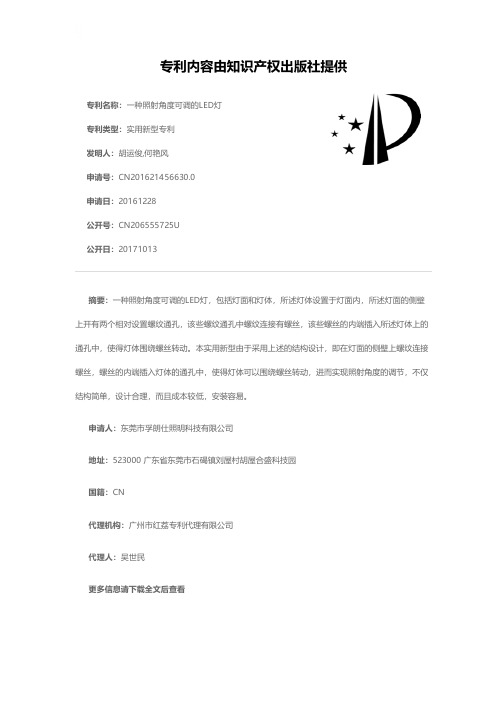

专利名称:一种照射角度可调的LED灯专利类型:实用新型专利
发明人:胡运俊,何艳风
申请号:CN201621456630.0
申请日:20161228
公开号:CN206555725U
公开日:
20171013
专利内容由知识产权出版社提供
摘要:一种照射角度可调的LED灯,包括灯面和灯体,所述灯体设置于灯面内,所述灯面的侧壁上开有两个相对设置螺纹通孔,该些螺纹通孔中螺纹连接有螺丝,该些螺丝的内端插入所述灯体上的通孔中,使得灯体围绕螺丝转动。
本实用新型由于采用上述的结构设计,即在灯面的侧壁上螺纹连接螺丝,螺丝的内端插入灯体的通孔中,使得灯体可以围绕螺丝转动,进而实现照射角度的调节,不仅结构简单,设计合理,而且成本较低,安装容易。
申请人:东莞市孚朗仕照明科技有限公司
地址:523000 广东省东莞市石碣镇刘屋村胡屋合盛科技园
国籍:CN
代理机构:广州市红荔专利代理有限公司
代理人:吴世民
更多信息请下载全文后查看。
专利名称:一种防色选机多角度照明反光装置专利类型:实用新型专利
发明人:路巍,李有一,高春,章孟兵,高小荣
申请号:CN201420212997.2
申请日:20140428
公开号:CN203862565U
公开日:
20141008
专利内容由知识产权出版社提供
摘要:本实用新型属于色选机色选光源领域。
一种防色选机多角度照明反光装置,色选照明光源安装于分选箱内部,物料的滑板或滑道安装于分选箱的正前部位置在物料的滑板或滑到下端部沿着其边沿全部设置满LED光源,LED光源表面上设置一层偏振薄膜,并且在相机的相机镜头上设置有偏振光滤光片。
本实用新型技术方案的一种能够从多个角度照射色选物料,以保证在色选较大颗粒的物料时,在物料的下方不会出现阴影,且保证相机在色选受到强光从多个角度照射的物料时,不会出现反光现象,提高物料色选的效率。
申请人:安徽捷迅光电技术有限公司
地址:230000 安徽省合肥市新站区工业园星火路西
国籍:CN
更多信息请下载全文后查看。
专利名称:一种色选机用光源聚光装置专利类型:实用新型专利
发明人:蔡学余
申请号:CN201920157652.4
申请日:20190130
公开号:CN209697514U
公开日:
20191129
专利内容由知识产权出版社提供
摘要:本实用新型涉及色选机技术领域,且公开了一种色选机用光源聚光装置,包括安装板,所述安装板的顶部和底部均固定连接有卡条。
该色选机用光源聚光装置,通过光源箱的正面设置有两个顶部安装座,两个顶部安装座的内部均开设有活动齿槽,两个活动齿槽的内部均设置有活动齿轮,顶部聚光板通过两个连接轴与两个活动齿轮固定连接,便于将顶部聚光板固定安装在光源灯的顶部,同时便于调节其角度,通过光源箱的正面设置有两个底部安装座,两个底部安装座的内部均开设有活动齿槽,两个活动齿槽的内部均设置有活动齿轮,底部聚光板通过两个连接轴与两个活动齿轮固定连接,便于将底部聚光板固定安装在光源灯的底部。
申请人:南京垚淼光电技术有限公司
地址:210001 江苏省南京市秦淮区小心桥东街24-26号
国籍:CN
代理机构:北京科家知识产权代理事务所(普通合伙)
代理人:陈娟
更多信息请下载全文后查看。
专利名称:一种塑料色选机可调式背景灯装置专利类型:实用新型专利
发明人:毕权武
申请号:CN201420752849.X
申请日:20141203
公开号:CN204365608U
公开日:
20150603
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种塑料色选机可调式背景灯装置,包括安装于机体下料箱体出口位置支架,支架上前后两侧分别固定安装有间隔分布的导柱,导柱上滑动安装套筒,套筒通过其外壁上的锁紧螺栓顶住导柱固定,套筒之间安装有弹性支架,弹性支架顶部安装有定位座,定位座上滑动安装有倾斜设置的背景灯,背景灯上方设有与之相配合的背景板,背景板的转轴两端均安装有弹性元件,弹性元件一端顶住背景板,另一端顶住支架的侧板上,侧板上还设有贯穿的调节螺栓,调节螺栓端部顶住背景板的端面。
本实用新型结构设计新颖合理,可以对背景灯的灯座、背景板等适度进行调节,同时拥有优良的抗震动性能,使得背景灯能够快速调教到最佳位置,提高工作效率和质量。
申请人:安徽比达光电科技有限公司
地址:230000 安徽省合肥市瑶海区包公大道瑶海都市科技工业园
国籍:CN
代理机构:安徽合肥华信知识产权代理有限公司
代理人:余成俊
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543286.6(22)申请日 2019.04.22(73)专利权人 深圳市银幕光电科技有限公司地址 518101 广东省深圳市宝安区石岩街道龙腾社区爱群路同富康工业区四层-五层(72)发明人 伍双成 郭传勇 秦文鹏 (74)专利代理机构 深圳龙图腾专利代理有限公司 44541代理人 蔡瑞(51)Int.Cl.F21S 8/06(2006.01)F21V 21/36(2006.01)F21V 21/22(2006.01)F21V 29/83(2015.01)F21V 29/70(2015.01)F21Y 115/10(2016.01)(54)实用新型名称一种可调节高度的悬挂式LED投光灯(57)摘要本实用新型公开了一种可调节高度的悬挂式LED投光灯,包括安装箱和安装板,所述安装箱和安装板的相对一侧安装有高度调节机构,所述高度调节机构包括两个分别通过铰链连接于安装箱和安装板的第一活动连接板和第二活动连接板,且第一活动连接板和第二活动连接板的相对一侧均通过铰链连接有同一个连接块,两个所述连接块的相对一侧均通过螺栓固定有同一个第一电动伸缩杆,所述安装箱的底部外壁一端通过螺栓固定有固定架,且固定架的一端通过铰链连接有投光灯主体。
本实用新型能够通过第一电动伸缩杆调节投光灯主体的高度,增加该投光灯的实用性能,能够提高该投光灯的散热效果,能够根据实际需要调节投光灯主体的角度。
权利要求书1页 说明书3页 附图3页CN 209569640 U 2019.11.01C N 209569640U权 利 要 求 书1/1页CN 209569640 U1.一种可调节高度的悬挂式LED投光灯,包括安装箱(1)和安装板(10),其特征在于,所述安装箱(1)和安装板(10)的相对一侧安装有高度调节机构,所述高度调节机构包括两个分别通过铰链连接于安装箱(1)和安装板(10)的第一活动连接板(16)和第二活动连接板(11),且第一活动连接板(16)和第二活动连接板(11)的相对一侧均通过铰链连接有同一个连接块(15),两个所述连接块(15)的相对一侧均通过螺栓固定有同一个第一电动伸缩杆(9),所述安装箱(1)的底部外壁一端通过螺栓固定有固定架(2),且固定架(2)的一端通过铰链连接有投光灯主体(5)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239557.9(22)申请日 2019.02.25(73)专利权人 庄煌辉地址 362133 福建省泉州市惠安县涂寨镇涂寨村下井巷17号(72)发明人 庄煌辉 (74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.F21S 9/02(2006.01)F21V 14/06(2006.01)F21V 19/02(2006.01)(54)实用新型名称一种可散光的台灯(57)摘要本实用新型公开了一种可散光的台灯,其结构包括:灯管保护外壳、支撑折叠壁、蓄电池、支撑平衡底座、发光灯管、光度调节装置,支撑平衡底座上端的左侧装设于支撑折叠壁的下端,支撑折叠壁的上端机械连接于灯管保护外壳下端的左侧,灯管保护外壳的上端右端与光度调节装置的下端相连接,支撑折叠壁下侧的内壁装设于蓄电池的上端,本实用新型的有益效果:通过在设备上增加了光度调节装置,使其设备在进行照明作业时,能够调节其设备的光线照射问题,能将其光线进行分散,从而增加光线的照射范围和照射亮度,从而使其使用人员在长时间的使用下,不会发生炫目或目光不集中的问题,能够有效地保护其眼睛,较为实用。
权利要求书2页 说明书4页 附图5页CN 209605040 U 2019.11.08C N 209605040U权 利 要 求 书1/2页CN 209605040 U1.一种可散光的台灯,其结构包括:灯管保护外壳(1)、支撑折叠壁(2)、蓄电池(3)、支撑平衡底座(4)、发光灯管(5)、光度调节装置(6),其特征在于:所述支撑平衡底座(4)上端的左侧装设于支撑折叠壁(2)的下端,所述支撑折叠壁(2)的上端机械连接于灯管保护外壳(1)下端的左侧,所述灯管保护外壳(1)的上端右端与光度调节装置(6)的下端相连接,所述支撑折叠壁(2)下侧的内壁装设于蓄电池(3)的上端,所述蓄电池(3)的上端与发光灯管(5)左端的下侧相连接,所述发光灯管(5)的上端机械连接于灯管保护外壳(1)的下端;所述光度调节装置(6)包括拉动转动轮(601)、转轴支撑套(602)、螺纹调节钮(603)、导向连接机构(604)、保护支撑外框(605)、凹透镜(606)、透镜连接柱(607)、双向拉伸机构(608);所述螺纹调节钮(603)的下端焊接于导向连接机构(604)右端的上侧,所述导向连接机构(604)上端的右侧贯穿于保护支撑外框(605)上端的右端,所述拉动转动轮(601)的上表面间隙配合于转轴支撑套(602)的下端,所述转轴支撑套(602)的上端焊接于保护支撑外框(605)内壁的上侧,所述导向连接机构(604)的左端焊接于拉动转动轮(601)的右端,所述拉动转动轮(601)的下端机械连接于双向拉伸机构(608)的上端,所述双向拉伸机构(608)左右两端的下侧装设于透镜连接柱(607)上端的外侧,所述透镜连接柱(607)设有两个且下端焊接于凹透镜(606)的外端,所述凹透镜(606)与透镜连接柱(607)的下端间隙配合于保护支撑外框(605)内壁的下侧。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920553502.5
(22)申请日 2019.04.22
(73)专利权人 安徽捷迅光电技术有限公司
地址 230000 安徽省合肥市新站区工业园
萧城路6号
(72)发明人 高小荣 郎攀恒 高春 李友一
李海桥 张云栋 鲍新斌 卢萍
(74)专利代理机构 北京轻创知识产权代理有限
公司 11212
代理人 沈尚林
(51)Int.Cl.
F21S 8/00(2006.01)
F21V 29/76(2015.01)
F21V 17/16(2006.01)
F21V 17/12(2006.01)
F21V 21/14(2006.01)
(54)实用新型名称一种用于色选机上能微调照射角度的聚光灯具(57)摘要本实用新型公开一种用于色选机上能微调照射角度的聚光灯具,包括灯具,所述灯具包括有灯罩、两个L型板、两个侧板;所述灯罩的内表面设置为弧面,所述灯罩的外表面上设置有与灯罩一体的两个凸起条,所述凸起条内设置有通孔,所述凸起条的一侧开设有通槽,所述通槽内部开设有向通孔延伸并与通孔相通的挤压槽;所述凸起条还设置有回拉装置;所述两个侧板分别设置在灯罩的两端侧面上,所述两个L型板分别固定在两个侧板相对的内表壁上,所述每个侧板的长边上均设置有两个备用螺纹孔,所述两个L 型板之间设置有光源,所述光源位于弧面的横截面的焦点上。
本实用新型提高色选机色选过程中光能量利用率,
提高色选精度。
权利要求书1页 说明书3页 附图3页CN 209540660 U 2019.10.25
C N 209540660
U
权 利 要 求 书1/1页CN 209540660 U
1.一种用于色选机上能微调照射角度的聚光灯具,包括灯具,其特征在于:所述灯具包括有灯罩、两个L型板、两个侧板;所述灯罩的内表面设置为弧面,所述灯罩的外表面上设置有与灯罩一体的两个凸起条,所述凸起条内设置有通孔,所述凸起条的一侧开设有通槽,所述通槽内部开设有向通孔延伸并与通孔相通的挤压槽,所述通孔、通槽、挤压槽均与凸起条平行,所述通孔、通槽、挤压槽的长度均与凸起条的长度相等;所述凸起条还设置有回拉装置,所述回拉装置包括有设置在通孔内的回拉弹簧以及设置在凸起条上并向通槽垂直延伸的螺纹孔,所述螺纹孔的下端与通槽相通,所述螺纹孔中设置有螺栓,所述螺栓的下端设置有圆锥块,所述圆锥块设置在通槽内部,所述圆锥块的尖端与挤压槽对齐,所述回拉弹簧的两端均设置有连接件,所述两个连接件分别连接与回拉弹簧两端相邻的通孔内壁上;所述两个侧板分别设置在灯罩的两端侧面上,所述两个L型板分别固定在两个侧板相对的内表壁上,所述每个侧板的长边上均设置有两个备用螺纹孔,所述两个L型板之间设置有光源,所述光源位于弧面的横截面的焦点上。
2.根据权利要求1所述的一种用于色选机上能微调照射角度的聚光灯具,其特征在于:所述光源的外形采用圆形灯管,所述光源的内部采用灯丝结构。
3.根据权利要求1所述的一种用于色选机上能微调照射角度的聚光灯具,其特征在于:所述凸起条的两侧灯罩外表面上均设置有散热鳍片。
4.根据权利要求1所述的一种用于色选机上能微调照射角度的聚光灯具,其特征在于:所述回拉装置设置有至少六个。
5.根据权利要求1所述的一种用于色选机上能微调照射角度的聚光灯具,其特征在于:所述圆锥块的底面直径大于挤压槽的槽宽。
2。
