模糊PID控制器的设计与仿真设计模糊PID控制器时，首先要将精确量转换为模糊量，并且要把转换后的模糊量映射到模糊控制论域当中，这个过程就是精确量模糊化的过程。
模糊化的主要功能就是将输入量精确值转换成为一个模糊变量的值，最终形成一个模糊集合。
本次设计系统的精确量包括以下变量：变化量e ，变化量的变化速率ec 还有参数整定过程中的输出量ΔKP ，ΔKD，ΔKI，在设计模糊PID 的过程中，需要将这些精确量转换成为模糊论域上的模糊值。
本系统的误差与误差变化率的模糊论域与基本论域为：E=[-6,-4,-2,0,2,4,6];Ec=[-6,-4,-2,0,2,4,6]。
模糊PID控制器的设计选用二维模糊控制器。
以给定值的偏差e和偏差变化ec为输入；ΔKP ，ΔKD，ΔKI为输出的自适应模糊PID控制器，见图1。
图1模糊PID控制器（1）模糊变量选取输入变量E和EC的模糊化将一定范围(基本论域)的输入变量映射到离散区间(论域)需要先验知识来确定输入变量的范围。
就本系统而言，设置语言变量取七个，分别为 NB，NM，NS，ZO，PS，PM，PB。
(2)语言变量及隶属函数根据控制要求，对各个输入，输出变量作如下划定：e，ec论域：｛-6，-5，-4，-3，-2，-1，0，1，2，3，4，5，6｝ΔKP ，ΔKD，ΔKI论域：｛-6，-5，-4，-3，-2，-1，0，1，2，3，4，5，6｝应用模糊合成推理PID参数的整定算法。
第k个采样时间的整定为).()(,)()(,)()(kKKkKkKKkKkKKkKDDDIIIPPP∆+=∆+=∆+=式中,,DIPKKK为经典PID控制器的初始参数。
设置输入变量隶属度函数如图2所示，输出变量隶属度函数如图3所示。
图2 输入变量隶属度函图3 输出变量隶属度函（3）编辑模糊规则库根据以上各输出参数的模糊规则表，可以归纳出49条控制逻辑规则，具体的控制规则如下所示：1.If (e is NB) and (ec is NB) then (kp is NB)(ki is PB)(kd is NS)(1)2.If (e is NB) and (ec is NM) then (kp is NB)(ki is PB)(kd is PS)(1)3.If (e is NB) and (ec is NS) then (kp is NM)(ki is PM)(kd is PB)(1)4.If (e is NB) and (ec is ZO) then (kp is NM)(ki is PM)(kd is PB)(1)5.If (e is NB) and (ec is PS) then (kp is NS)(ki is PS)(kd is PB)(1)6.If (e is NB) and (ec is PM) then (kp is ZO)(ki is ZO)(kd is PM)(1)7.If (e is NB) and (ec is PB) then (kp is ZO)(ki is ZO)(kd is NS)(1)8.If (e is NM) and (ec is NB) then (kp is NB)(ki is PB)(kd is NS)(1)9.If (e is NM) and (ec is NM) then (kp is NB)(ki is PB)(kd is PS)(1)10.If (e is NM) and (ec is NS) then (kp is NM)(ki is PM)(kd is PB)(1)11.If (e is NM) and (ec is ZO) then (kp is NS)(ki is PS)(kd is PM)(1)12.If (e is NM) and (ec is PS) then (kp is NS)(ki is PS)(kd is PM)(1)13.If (e is NM) and (ec is PM) then (kp is ZO)(ki is ZO)(kd is PS)(1)14.If (e is NM) and (ec is PB) then (kp is PS)(ki is ZO)(kd is ZO)(1)15.If (e is NS) and (ec is NB) then (kp is NM)(ki is PB)(kd is ZO)(1)16.If (e is NS) and (ec is NM) then (kp is NM)(ki is PM)(kd is PS)(1)17.If (e is NS) and (ec is NS) then (kp is NM)(ki is PS)(kd is PM)(1)18.If (e is NS) and (ec is ZO) then (kp is NS)(ki is PS)(kd is PM)(1)19.If (e is NS) and (ec is PS) then (kp is ZO)(ki is ZO)(kd is PS)(1)20.If (e is NS) and (ec is PM) then (kp is PS)(ki is NS)(kd is PS)(1)21.If (e is NS) and (ec is PB) then (kp is PS)(ki is NS)(kd is ZO)(1)22.If (e is ZO) and (ec is NB) then (kp is NM)(ki is PM)(kd is ZO)(1)23.If (e is ZO) and (ec is NM) then (kp is NM)(ki is PM)(kd is PS)(1)24.If (e is ZO) and (ec is NS) then (kp is NS)(ki is PS)(kd is PS)(1)25.If (e is ZO) and (ec is ZO) then (kp is ZO)(ki is ZO)(kd is PS)(1)26.If (e is ZO) and (ec is PS) then (kp is PS)(ki is NS)(kd is PS)(1)27.If (e is ZO) and (ec is PM) then (kp is PM)(ki is NM)(kd is PS)(1)28.If (e is ZO) and (ec is PB) then (kp is PM)(ki is NM)(kd is ZO)(1)29.If (e is PS) and (ec is NB) then (kp is NS)(ki is PM)(kd is ZO)(1)30.If (e is PS) and (ec is NM) then (kp is NS)(ki is PS)(kd is ZO)(1)31.If (e is PS) and (ec is NS) then (kp is ZO)(ki is ZO)(kd is ZO)(1)32.If (e is PS) and (ec is ZO) then (kp is PS)(ki is NS)(kd is ZO)(1)33.If (e is PS) and (ec is PS) then (kp is PS)(ki is NS)(kd is ZO)(1)34.If (e is PS) and (ec is PM) then (kp is PM)(ki is NM)(kd is ZO)(1)35.If (e is PS) and (ec is PB) then (kp is PM)(ki is NB)(kd is ZO)(1)36.If (e is PM) and (ec is NB) then (kp is NS)(ki is ZO)(kd is NB)(1)37.If (e is PM) and (ec is NM) then (kp is ZO)(ki is ZO)(kd is PS)(1)38.If (e is PM) and (ec is NS) then (kp is PS)(ki is NS)(kd is NS)(1)39.If (e is PM) and (ec is ZO) then (kp is PM)(ki is NS)(kd is NS)(1)40.If (e is PM) and (ec is PS) then (kp is PM)(ki is NM)(kd is NS)(1)41.If (e is PM) and (ec is PM) then (kp is PM)(ki is NB)(kd is NS)(1)42.If (e is PM) and (ec is PB) then (kp is PB)(ki is NB)(kd is NB)(1)43.If (e is PB) and (ec is NB) then (kp is ZO)(ki is ZO)(kd is NB)(1)44.If (e is PB) and (ec is NM) then (kp is ZO)(ki is ZO)(kd is NM)(1)45.If (e is PB) and (ec is NS) then (kp is PM)(ki is NS)(kd is NM)(1)46.If (e is PB) and (ec is ZO) then (kp is PM)(ki is NM)(kd is NM)(1)47.If (e is PB) and (ec is PS) then (kp is PM)(ki is NM)(kd is NS)(1)48.If (e is PB) and (ec is PM) then (kp is PB)(ki is NB)(kd is NS)(1)49.If (e is PB) and (ec is PB) then (kp is PB)(ki is NB)(kd is NB)(1) 把这49条控制逻辑规则，键入到模糊规则库中，如图4。
一种基于变论域的模糊控制器的设计及仿真研究针对常规PID控制和常规模糊控制的缺陷，文章设计了一种基于可变论域的模糊控制器.并针对带有纯滞后的二阶控制系统给出了MATLAB实验仿真结果，仿真结果表明，对于带有纯滞后的系统，变论域模糊控制器能够很好地改善纯滞后系统的缺点，与常规PID控制和常规的模糊控制器相比，其具有响应速度快、无超调、无振荡以及控制精度更高的优点，具有较强的应用前景.标签：PID控制；模糊控制器；变论域；仿真传统的PID控制算法具有算法简单、控制精度高、可靠性强，适用于可建立精确数学模型的确定性控制系统[1]，传统的模糊控制器对论域的模糊划分就显得较为粗糙，需要通过适当的增加量化级数，以要提高控制精度，但会造成模糊规则进行搜索范围的扩大，降低了整体的决策速度，难以实现实时控制[2-4]，可变论域是指模糊控制中输入变量的论域为可变的，用作为调节因子对输入变量的论域进行调整。
文章基于论域可变的思想，设计了一种基于可变论域的模糊控制器，在模糊控制规则不变的情况下，模糊化论域随输入进行相应的收缩或扩展，论域收缩能增加模糊语言的变量值和控制规则，并获得与增加模糊子集一致的控制效果，使控制精度提高。
1 模糊控制1.1 模糊控制基本原理模糊控制系統的基本结构框图如图1所示，由模糊控制器、输入/输出通道、广义对象和传感器组成[5]。
模糊控制器的组成结构如图2所示，为了精确控制被控对象，需要对模糊量u进行转化得到精确的控制量，即图2中采用的非模糊化处理，得到精确控制量后，经DA转换变为模拟量传送至执行机构对被控对象进行进一步控制。
1.2 模糊控制器的设计步骤模糊控制器的设计主要包括如下几个步骤：（1）确定控制结构，确定控制器的输入变量E、EC与输出变量U及对应的变化范围和要求的控制精度，建立物理模型，确定控制器结构。
（2）模糊化方法的选择与确定。
将实际输入变量的值变换成模糊语言变量的语言值，不同语言值对应相应的模糊子集，选用隶属函数确定输入变量的值相应的隶属度。
简易模糊控制器的设计及仿真摘要：模糊控制(Fuzzy Control )是以模糊集理论、模糊语言和模糊逻辑推理 为基础的一种控制方法，它从行为上模仿人的模糊推理和决策过程。
本文利用MATLAB/SIMULIN 与FUZZYTOOLBO 对给定的二阶动态系统，确定模糊控制器的 结构，输入和输出语言变量、语言值及隶属函数，模糊控制规则，比较其与常规 控制器的控制效果，用MATLA 实现模糊控制的仿真。
关键词：模糊控制参数整定MATLAB 仿真二阶动态系统模型：120 30s 1 140s 1采用simulink 图库，实现常规PID 和模糊自整定PID 一.确定模糊控制器结构模糊自整定PID 为2输入3输出的模糊控制器。
在MATLAB 勺命令窗口中键 入fuzzy 即可打开FIS 编辑器，其界面如下图所示。
此时编辑器里面还没有FIS系统，其文件名为Un titled ，且被默认为Man da ni 型系统。
默认的有一个输入， 一个输出，还有中间的规则处理器。
在FIS 编辑器界面上需要做一下几步工作。
Ready首先，模糊自整定PID 为2输入3输出的模糊控制器，因此需要增加一个输入两个输出，进行的操作为：选择 Edit 菜单下的Add Variable/Input菜单项＜F1S Name: Untitled FIS Type: And method Or method implicertionAggregationDefuzzificatiorHelpJ{ Close ]File S.A11¥j. ez:Unt it leduntitled (mamdani)output 1Current VariableType Rangeoutputloutput [01]最后，保存系统。
单击File 菜单，选择Export 下的To Disk 项 建的系统命名为PID_auot.fi•定义输入、输出模糊集及隶属函数如下图-FIS Editor: UntitledFile Edit Vie*FJS Mame:Anci mrthod Or method Implication AggregationDetuzzificatioroutputsoutput[01]. dose IReady其次，给输入输出变量命名。
模糊控制器的设计与MATLAB仿真模糊控制器的设计与MATLAB仿真王桥( 安庆师范学院物理与电气工程学院安徽安庆246011)指导教师：吴文进摘要:随着现代科学技术的迅速发展,生产系统的规模越来越大,形成了复杂的大系统,导致了控制对象与控制器以及控制任务和目的的日益复杂化。
系统的复杂性主要表现在，被控对象模型的不确定性、系统信息的模糊性、高度非线性、输入信息多样化、多层次和多目标的控制要求、计算复杂性和庞大的数据处理以及严格的性能指标。
该设计分析了模糊控制理论原理，给出了常规模糊控制器的设计方法，并在MATLAB中进行仿真实验，实验结果验证了控制器的有效性。
关键词:模糊控制，PID控制，MATLAB仿真1引言智能控制是当前国内外人工智能，自动化，计算机技术领域中的热门话题，受到学术界、工程界和企业界的广泛关注。
正在积极进行有关智能控制的理论方法和应用技术的研究与开发工作，取得了许多新进展和新成果。
智能控制系统的发展，为智能自动化提供了理论基础，必将推动自动化向前发展。
智能控制主要包括以下几个方面，基于知识系统的专家控制、基于模糊系统的智能控制、基于学习及适应性的智能控制、基于神经网络的智能控制系统。
模糊控制指的是应用模糊集合理论统筹考虑控制的一种控制方式。
模糊控制的基本思想是把人类专家对特定的被控对象或过程的控制策略总结成一系列以：“IF(条件)…THEN（作用）”形式表示的控制规则，通过模糊推理得到控制作用集，作用于被控对象或过程。
控制作用集为一组条件语句，状态条件和控制作用均为一组被量化了的模糊语言集，如”正大”、”负大”、”高”等。
它们共同构成控制过程的模糊算法,定义模糊子集与建立模糊控制规则、由基本论域转变为模糊集合论域、模糊关系矩阵运算、模糊推理合成与求出控制输出模糊子集、进行清晰化运算，得到精确控制量。
本论文主要是对基于模糊系统的智能控制器中的常规模糊控制器和模糊自整定PID控制器进行设计。
模糊控制系统的建模与仿真设计方法摘要：模糊控制系统是一种基于模糊逻辑的控制方法，广泛应用于工业控制、自动驾驶等领域。
本文介绍了模糊控制系统的基本原理，详细讨论了建模与仿真设计的方法，包括输入输出的模糊集合划分、规则库的构建、模糊推理与输出解模糊等关键步骤，并通过实例分析验证了方法的有效性。
1. 引言模糊控制系统是一种使用模糊逻辑进行决策和控制的方法，相较于传统的精确控制方法，具有更强的适应性和鲁棒性。
在实际应用中，模糊控制系统已被广泛运用于工业控制、自动驾驶等各个领域。
为了设计高性能的模糊控制系统，合理的建模与仿真设计方法至关重要。
2. 模糊控制系统的建模建模是模糊控制系统设计的第一步，其目的是将实际控制问题转化为模糊集合及其规则库的形式，方便进行模糊推理。
模糊控制系统的建模过程一般包括以下几个步骤：2.1 输入输出模糊集合划分对于待控制的对象，需要对输入和输出的变量进行模糊化，即将实际输入输出的连续取值划分为若干个模糊集合。
划分过程可以基于专家知识或实际数据，常用的划分方法包括三角法、梯形法和高斯法等。
2.2 规则库的构建规则库是模糊控制系统的核心，其中包含了模糊控制的知识和经验。
规则库的构建需要依据专家知识或经验，并将其转化为一系列模糊规则的形式。
每条规则一般由若干个模糊集合的条件和一个模糊集合的结论组成。
2.3 模糊推理通过将实际输入值映射到对应的模糊集合上，利用推理方法将输入与规则库中的规则进行匹配，得到模糊输出。
常用的推理方法包括最大值法、加权平均法和模糊积分法等。
2.4 输出解模糊由于模糊输出是一个模糊集合，需要对其进行解模糊得到具体的输出。
常用的解模糊方法包括最大值法、面积平衡法和最大隶属度法等。
3. 模糊控制系统的仿真设计模糊控制系统的仿真设计是为了验证所设计的模糊控制系统在实际情况下的性能。
仿真设计通常包括以下步骤：3.1 系统建模根据实际控制对象的特性，将其建模为数学模型，包括输入与输出的关系、系统的动态特性等。

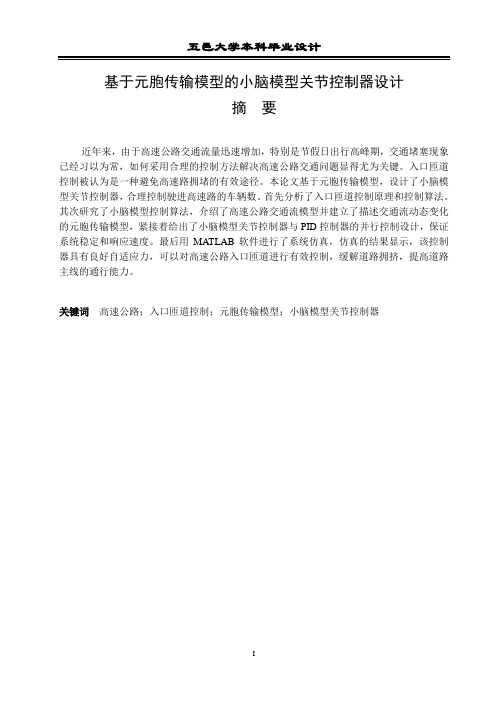

基于元胞传输模型的小脑模型关节控制器设计摘要近年来，由于高速公路交通流量迅速增加，特别是节假日出行高峰期，交通堵塞现象已经习以为常，如何采用合理的控制方法解决高速公路交通问题显得尤为关键。
