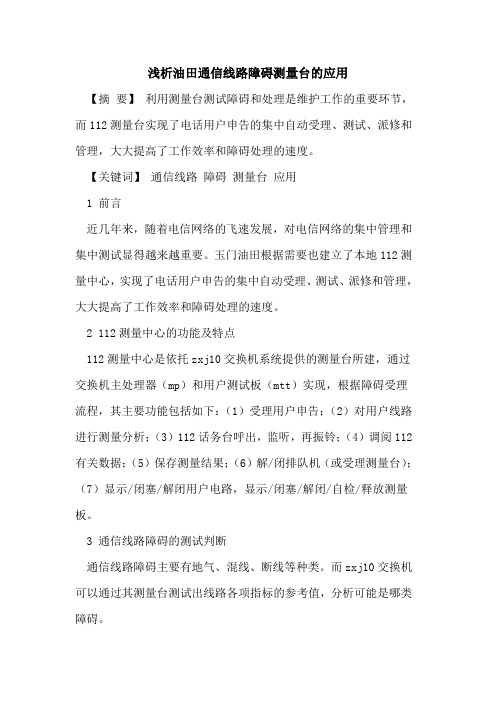

浅析油田通信线路障碍测量台的应用【摘要】利用测量台测试障碍和处理是维护工作的重要环节，而112测量台实现了电话用户申告的集中自动受理、测试、派修和管理，大大提高了工作效率和障碍处理的速度。
【关键词】通信线路障碍测量台应用1 前言近几年来，随着电信网络的飞速发展，对电信网络的集中管理和集中测试显得越来越重要。
玉门油田根据需要也建立了本地112测量中心，实现了电话用户申告的集中自动受理、测试、派修和管理，大大提高了工作效率和障碍处理的速度。
2 112测量中心的功能及特点112测量中心是依托zxj10交换机系统提供的测量台所建，通过交换机主处理器（mp）和用户测试板（mtt）实现，根据障碍受理流程，其主要功能包括如下：（1）受理用户申告；（2）对用户线路进行测量分析；（3）112话务台呼出，监听，再振铃；（4）调阅112有关数据；（5）保存测量结果；（6）解/闭排队机（或受理测量台）；（7）显示/闭塞/解闭用户电路，显示/闭塞/解闭/自检/释放测量板。
3 通信线路障碍的测试判断通信线路障碍主要有地气、混线、断线等种类。
而zxj10交换机可以通过其测量台测试出线路各项指标的参考值，分析可能是哪类障碍。
一般情况下在其他参数都正常而只有某一参数不正常时，测量台对线路障碍判断主要测试线间电阻、电容大小，其方法如下：3.1 地气地气障碍是导线对地绝缘不良，它可分为直接碰地和对地低绝缘。
程控交换机送出电话线有a线（输出电源）和b线（输出信号）之分。
因此a线入地，能打电话，但接通时有忙音；b线入地，不进不出，相当于a、b线短路。
若测量台测出ab间电阻rab≥20k ω时，说明ab线有地气；若测量台测出来ra（rb）=∞，则电话正常。
3.2 混线混线障碍，可分为自混和他混。
前者是一回路两导线在某地相碰或绝缘不良，后者是两回路一根导线在某地相碰或绝缘不良。
3.2.1 自混自混严重时相当于a、b线短路形成绞线。
不严重时，如果被叫振铃响一声，提机便断；若能打通，地气声与杂音很大。
浅析油田通信线路障碍测量台的应用【摘要】利用测量台测试障碍和处理是维护工作的重要环节，而112测量台实现了电话用户申告的集中自动受理、测试、派修和管理，大大提高了工作效率和障碍处理的速度。
【关键词】通信线路障碍测量台应用1 前言近几年来，随着电信网络的飞速发展，对电信网络的集中管理和集中测试显得越来越重要。
玉门油田根据需要也建立了本地112测量中心，实现了电话用户申告的集中自动受理、测试、派修和管理，大大提高了工作效率和障碍处理的速度。
2 112测量中心的功能及特点112测量中心是依托ZXJ10交换机系统提供的测量台所建，通过交换机主处理器（MP）和用户测试板（MTT）实现，根据障碍受理流程，其主要功能包括如下：（1）受理用户申告；（2）对用户线路进行测量分析；（3）112话务台呼出，监听，再振铃；（4）调阅112有关数据；（5）保存测量结果；（6）解/闭排队机（或受理测量台）；（7）显示/闭塞/解闭用户电路，显示/闭塞/解闭/自检/释放测量板。
3 通信线路障碍的测试判断通信线路障碍主要有地气、混线、断线等种类。
而ZXJ10交换机可以通过其测量台测试出线路各项指标的参考值，分析可能是哪类障碍。
一般情况下在其他参数都正常而只有某一参数不正常时，测量台对线路障碍判断主要测试线间电阻、电容大小，其方法如下：3.1 地气地气障碍是导线对地绝缘不良，它可分为直接碰地和对地低绝缘。
程控交换机送出电话线有a线（输出电源）和b线（输出信号）之分。
因此a线入地，能打电话，但接通时有忙音；b线入地，不进不出，相当于a、b线短路。
若测量台测出AB间电阻Rab≥20kΩ时，说明AB线有地气；若测量台测出来Ra（Rb）=∞，则电话正常。
3.2 混线混线障碍，可分为自混和他混。
前者是一回路两导线在某地相碰或绝缘不良，后者是两回路一根导线在某地相碰或绝缘不良。
3.2.1 自混自混严重时相当于a、b线短路形成绞线。
不严重时，如果被叫振铃响一声，提机便断；若能打通，地气声与杂音很大。

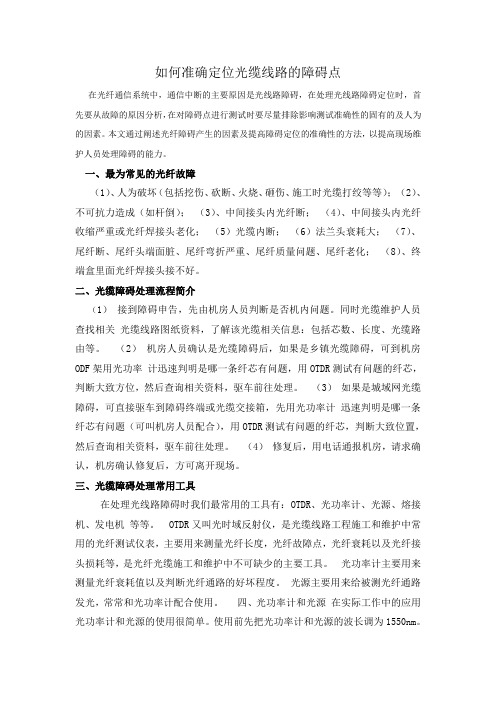

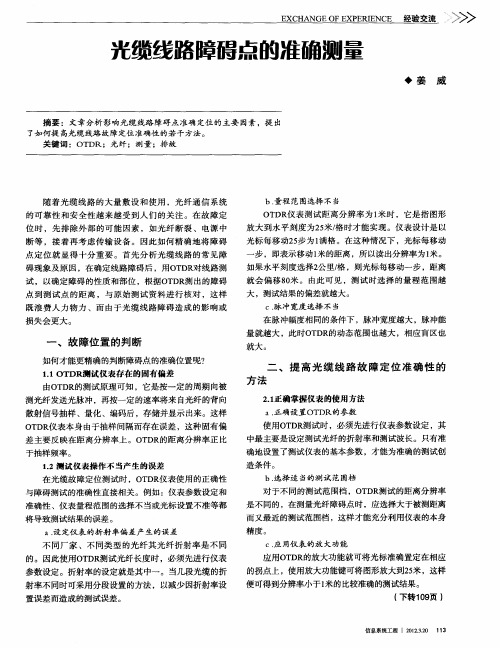

如何准确定位光缆线路的障碍点在光纤通信系统中，通信中断的主要原因是光线路障碍，在处理光线路障碍定位时，首先要从故障的原因分析，在对障碍点进行测试时要尽量排除影响测试准确性的固有的及人为的因素。
