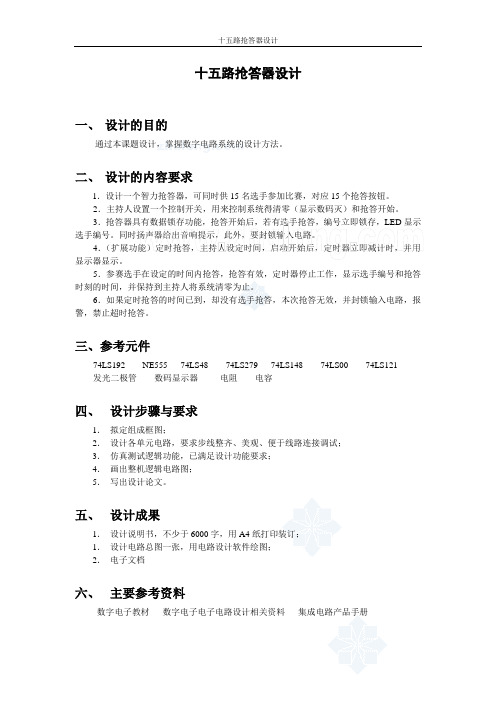

十五路抢答器设计一、设计的目的通过本课题设计，掌握数字电路系统的设计方法。
二、设计的内容要求1．设计一个智力抢答器，可同时供15名选手参加比赛，对应15个抢答按钮。
2．主持人设置一个控制开关，用来控制系统得清零（显示数码灭）和抢答开始。
3．抢答器具有数据锁存功能，抢答开始后，若有选手抢答，编号立即锁存，LED显示选手编号。
同时扬声器给出音响提示，此外，要封锁输入电路。
4．（扩展功能）定时抢答，主持人设定时间，启动开始后，定时器立即减计时，并用显示器显示。
5．参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示选手编号和抢答时刻的时间，并保持到主持人将系统清零为止。
6．如果定时抢答的时间已到，却没有选手抢答，本次抢答无效，并封锁输入电路，报警，禁止超时抢答。
三、参考元件74LS192 NE555 74LS48 74LS279 74LS148 74LS00 74LS121发光二极管数码显示器电阻电容四、设计步骤与要求1．拟定组成框图；2．设计各单元电路，要求步线整齐、美观、便于线路连接调试；3．仿真测试逻辑功能，已满足设计功能要求；4．画出整机逻辑电路图；5．写出设计论文。
五、设计成果1．设计说明书，不少于6000字，用A4纸打印装订；1．设计电路总图一张，用电路设计软件绘图；2．电子文档六、主要参考资料数字电子教材数字电子电子电路设计相关资料集成电路产品手册目录引言 (1)一、设计任务与要求 (1)(一) 基本功能 (1)(二) 扩展功能 (1)二、抢答器组成框图 (2)(一) 抢答器组成总框图 (2)(二) 各个电路的组成 (2)(三) 抢答器组成具体框图 (3)三、单元电路 (3)(一) 抢答电路 (3)1. 主要功能 (3)2. 电路原理图 (4)3. 子电路 (4)(二) 定时电路 (8)1.主要功能 (8)2.电路原理图 (8)3.子电路 (8)(三) 报警电路 (11)1. 主要功能 (11)2. 电路原理图……………………………………………………………...11.(四) 控制电路 (12)1. 主要功能 (12)2.子电路 (12)四、15路抢答器设计总结 (14)五.、致谢 (15)六、参考文献 (15)七、总电路原理图 (16)附件摘要：数字抢答器由主体电路与扩展电路组成。
摘要和关键词本文主要围绕四路选手抢答电路的设计和制作而展开叙述的,叙述了电路设计的过程。
该电路主要包括电源电路、抢答显示电路、倒计时电路和脉冲电路构成。
电源电路提供稳定的5V电源，抢答显示电路能够锁存抢先获得抢答权的选手编号,倒计时电路能够对选手答题时间进行控制，脉冲电路为电路提供秒脉冲信号。
关键词:抢答电路仿真电路板倒计时目录一.绪论..。
.。
.。
.。
.。
..。
.。
..。
.。
.。
..。
11.1 设计任务与要求.。
....。
..。
.。
.....。
..。
....。
.。
.。
..。
.。
..。
11.2 设计方案.。
..。
..。
....。
....。
.....。
.。
.。
.。
..。
.。
.。
..。
1二。
模块设计及仿真..。
.。
.。
.。
...。
.....。
..。
.。
.。
.。
22。
1 仿真软件介绍。
.。
.。
.。
....。
.。
..。
.。
...。
..。
....。
..。
.。
22.2 电源电路的设计和仿真...。
.。
...。
.。
.。
..。
.。
...。
...。
......。
.。
32.3 抢答显示电路。
...。
.。
..。
..。
...。
.。
..。
.。
.。
.。
...。
..........。
.。
42.4 定时电路.....。
..。
.。
..。
.。
.。
..。
.。
.。
...。
.。
....。
...。
...。
.。
52。
5 脉冲电路..。
..。
.。
..。
..。
.。
.。
.。
.。
...。
.。
.。
..。
..。
.。
.。
(5)三. 元件及封装选择。
..。
.。
.。
..。
...。
.。
.。
..。
.。
63.1 74LS279锁存器。
.。
.。
.。
...。
.。
.....。
....。
.。
..。
..。
..。
..。
.。
.。
63.2 优先编码器 74LS148。
.。
.。
.。
......。
..。
.。
.。
...。
......。
..。
.。
.7 3.3 555定时器。
..。
.。
..。
..。
..。
..。
......。
...。
..。
.......。
...。
..9 3.4 译码器及应用.。
基于PLC四路抢答器的设计毕业论文目录摘要 ................................................. 错误!未定义书签。
1 PLC四路抢答器概述 (1)1.1PLC四路抢答器概述 (1)1.2PLC智能抢答器的工作原理 (3)2 PLC概述 (4)2.1PLC的产生、定义、组成、特点及发展趋势 (4)2.2PLC工作原理 (9)2.3PLC的编程语言 (10)2.4PLC的分类及性能指标 (10)3 系统硬件设计 (12)3.1控制系统选取 (12)3.2控制系统的硬件组成 (12)3.3系统控制要求 (13)3.4控制系统I/O分配表 (14)3.5系统硬件连接图 (15)4 系统软件设计 (17)4.1整体设计 (17)4.2PLC控制程序 (18)5 模拟运行与调试过程 (36)5.1程序的模拟运行 (36)5.2程序的现场调试 (37)致谢 (43)参考文献 (44)1 PLC四路抢答器概述1.1 PLC四路抢答器概述抢答器广泛用于电视台、商业机构及学校，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活。
本文介绍一种数字式抢答器，能使四个队同时参加抢答,赛场中设有1个裁判台，4个参赛台，分别为1号、2号、3号、4号参赛台.总体设计选用西门子PLC控制,抢答操作方便，在很多的场所都可以使用，并且给人的视觉效果非常好。
抢答器，顾名思义就是用于比赛时，跟对手比反应时间，思维运转快慢的新型电器。
随着社会科技技术的不断发展，他的应用场合也随之增加；技术含量大大提升；更加方便可靠。
目前, 形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、学校及企事业单位, 它为各种竞赛增添了刺激性、娱乐性, 在一定程度上丰富了人们的业余生活。
用PLC进行知识竞赛抢答器设计，其控制方便，灵活，只要改变输入PLC的控制程序，便可改变竞赛抢答器的抢答方案。
PLC智能抢答器与单片机抢答器相比，在许多方面都显示出优越性.首先说一下单片机抢答器，所谓单片机系统就是采用目前市场上的单片机CPU及其它外围芯片，根据不同系统设计电路板，最终设计成一台简易的计算机系统，并在此基础上设计程序以达到所要求的控制功能。
数字电路课程设计报告数字竞赛抢答器2008年1月设计题目：数字竞赛抢答器一．设计任务与要求：有许多比赛活动中为了准确、公正、直观的判断出第一抢答者，通常设置一台抢答器，通过数显、灯光及音响等多种手段指示出第一抢答者。
同时，还可以设置记分、犯规及奖惩记录等多种功能。
1．设计制造一个可容纳六组参赛的数字式抢答器，每组设置一个抢答按钮供抢答者使用。
2．电路具有第一抢答信号的鉴别和锁存功能。
在主持人将系统复位并发出抢答指令后，开始抢答，定时器开始工作，数码管显示时间，从30开始减计数，并有小灯亮起(说明可以抢答，抢答有效)30秒内无人抢答则计数停，无人答显示“0”.如30秒内参赛者按抢答开关，则，该组指示灯亮并用组别显示电路显示出抢答者的组别，同时抢答器发出“嘀～嘟”的双音音响持续2～3秒钟。
此时，电路应具备自缩功能，使其他组的抢答开关不起作用。
3．设置记分电路。
每组在开始预置成100分，抢答后主持人记分，答对一次加10分，否则减10分。
4．设置犯规电路。
对提前抢答和超时抢答的组别鸣喇叭示警，并由显示电路显示出犯规组别。
二．总体方案设计：（一）设计思路：1．本题的根本任务是准确判断出第一抢答者的信号并将其锁存。
实现这一功能可用触发器或锁存器等。
在得到第一信号之后立即将电路的输入封存，使得其他组的抢答信号无效。
同时还必须注意，第一抢答信号应该在主持人发出抢答命令之后才有效，否则应视为提前抢答而犯规。
2．当电路形成第一抢答信号之后，用编码、译码及数码显示电路显示出抢答者的组别，也可以用发光二极管直接指示出组别，还可以用鉴别出的第一抢答信号控制一个具有两种工作频率交替变化的音频振荡器工作，使其推动扬声器发出两态笛音音响，表示该抢答有效。
3．记分电路可采用2位七段数码管显示，由于每次都是加或减10分，故个位总保持为零，只要十位和百位做加减计数即可，可采用两级加减计数器完成。
（二）原理框图如下：三．具体实现：1．抢答器同时供6名选手或6个代表队比赛，分别用6个按钮S1 ~S6表示。
毕业(设计) 论文题目：抢答器的控制（PLC）系部：机电工程系专业：电气自动化班级：自动化101姓名：韩宇泽指导教师：宋建伟齐齐哈尔工程学院目录摘要 (3)1 绪论 (4)1.1 抢答器简介 (4)1.2 抢答器的分类 (4)2 PLC的概况 (5)2.1 PLC的概念及发展 (5)2.2 PLC系统的特点、工作原理及应用领域 (6)2.2.1 PLC的特点 (6)2.2.2 PLC的工作原理 (6)2.2.3 PLC的应用领域 (8)3 组态简介 (9)3.1 组态王的简单介绍 (9)3.2 组态软件在我国的发展 (10)4 系统功能 (11)4.1 设计要求 (11)4.2 设计思路 (11)4.3 设计方案的论证与比较 (12)4.4 抢答器的程序设计 (12)4.4.1 关于PLC的设计 (12)4.4.1.1 输入输出分配表 (12)4.4.1.2 梯形图 (13)4.4.1.3 程序指令 (13)4.4.1.4 接线图 (14)4.4.1.5 PLC的运行结果 (15)4.4.2 关于组态的设计 (16)4.4.2.1 设备的选择 (16)4.4.2.2 数据词典的设置 (17)4.4.2.3 组态画面及其连接 (17)4.4.2.4 组态王的运行结果 (19)4.4.3 联机调试 (19)4.4.3.1 组态王的连接设置 (19)4.4.3.2 PLC的连接设置 (20)4.4.3.3 连机调试运行结果 (20)结束语 (22)致谢 (23)参考文献 (24)摘要抢答器广泛用于电视台、商业机构及学校,为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活，并且能准确、公正、直观地判断出第一抢答者。
通过抢答器的指示灯显示，指示出第一抢答者。
本文采用三菱公司生产的FX2N 型PLC为核心控制器进行三人抢答器系统的设计，设计出了控制电路图、程序指令、梯形图及输入输出端子的分配方案，并且用组态王进行组态。

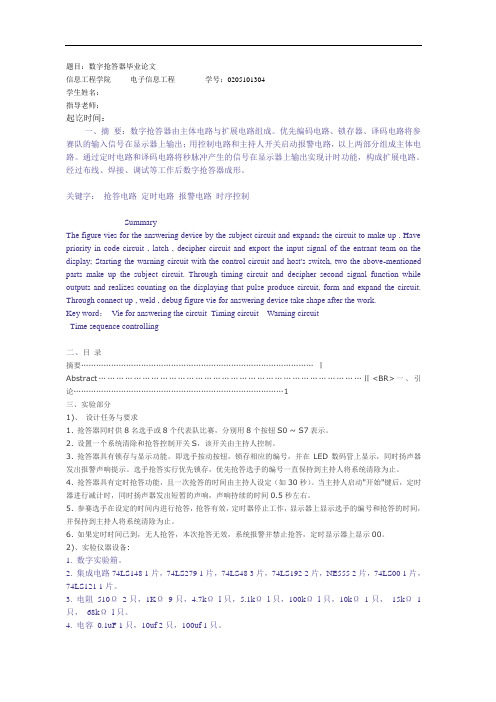

题目：数字抢答器毕业论文信息工程学院电子信息工程学号：020*******学生姓名：指导老师：起讫时间：一、摘要：数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
经过布线、焊接、调试等工作后数字抢答器成形。
关键字：抢答电路定时电路报警电路时序控制SummaryThe figure vies for the answering device by the subject circuit and expands the circuit to make up . Have priority in code circuit , latch , decipher circuit and export the input signal of the entrant team on the display; Starting the warning circuit with the control circuit and host's switch, two the above-mentioned parts make up the subject circuit. Through timing circuit and decipher second signal function while outputs and realizes counting on the displaying that pulse produce circuit, form and expand the circuit. Through connect up , weld , debug figure vie for answering device take shape after the work.Key word：Vie for answering the circuit Timing circuit Warning circuitTime sequence controlling二、目录摘要 (Ⅰ)Abstract..........................................................................................Ⅱ<BR>一、引论 (1)三、实验部分1)、设计任务与要求1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
基于PLC 控制的抢答器毕业设计李晓宁焦作大学机电工程学院基于PLC控制的抢答器毕业设计专业名称：应用电子技术学生姓名：导师姓名：职称：讲师焦作大学机电工程学院2012年12月毕业设计中图分类号：密级：UDC：单位代码：基于PLC控制的抢答器设计Based on PLC control responder design姓名学制三年专业应用电子技术研究方向电子技术导师职称讲师论文提交日期2012.12.20论文答辩日期2012.12.26焦作大学机电工程学院摘要PLC的应用领域已经拓宽到了各个领域，在日常生活中，智能抢答器广泛的应用于各种竞赛和抢答场合。
由于PLC系统的抢答器相对稳定，所以设想可以利用PLC进行抢答器的设计。
开始抢答前，主持人首先通过复位按钮实现电路复位，在提问之后，打开选择开关启动定时器。
在抢答限时内，当某一组抢先按下抢答按钮后，对应的辅助继电器接通，同时切断其它抢答回路，实现互锁。
抢答成功后，辅助继电器接通，启动音效电路和某分台指示灯，驱动外部数码显示器显示抢答成功组号。
抢答成功后，同时启动定时器，当定时器计时结束，启动音效电路和指示灯提示回答时间到。
如果在限时内无人抢答，则启动音效电路和总台指示灯。
关键词抢答器；可编程控制器；ABSTRACTPLC application field has been broaden from various fields,in daily life,intelligent vies to answer first device widely used in various competitions and vies to answer first occasion.Due to the PLC system responder relative stability,so imagine can use PLC for the design of the responder.Before start vies to answer first,the first through the reset button realize circuit reset,the questions later,open the selector switch start timer.In vies to answer first time,when a group of preemptive press vies to answer first button,the corresponding auxiliary relay on,at the same time cut off other vies to answer first circuit,realize interlock.Vies to answer first after the success of the auxiliary relay on,start sound circuit and some points table lamp,drive external digital display shows vies to answer first successful group number.After the success of the vies to answer first,and the launch of the timer,when the timer timing over,start sound circuit and light hint time to answer.If the time no contest,will enable audio circuit and desk lamp.Key word:responder；PLC(programmable logic controller);目录1绪论 (1)1.1PLC的认识 (1)1.2PLC的应用和特点 (1)2设计目的及要求 (3)2.1设计目的 (3)2.2基本要求 (3)3硬件电路设计 (4)3.1PLC工作原理 (4)3.2PLC机型选择步骤与原则 (6)3.3PLC的容量包括I／O点数和用户存储容量两个方面 (8)3.4控制要求分析 (8)3.5抢答电路分析 (8)3.6程序流程图 (10)4软件设计 (11)4.1I/O分配表 (11)4.2根据控制要求进行梯形图设计 (12)5仿真与调试 (22)5.1仿真软件GX Developer8.0概要及特点 (22)5.2系统的仿真 (22)5.3工作过程分析 (23)致谢 (24)附录 (25)参考文献 (26)1绪论1.1PLC的认识PLC是专为在工业环境下应用而设计的一种数字运算操作的电子装置,是带有存储器,可以编制程序的控制器。
本科生毕业设计（论文、创作）题目基于单片机的数字式竞赛抢答器的设计姓名耿艳磊学号************院系物理系专业物理学指导教师王新智2014 年06 月教务处制本科生毕业设计（论文、创作）声明本人郑重声明：所呈交的毕业设计，是本人在指导教师指导下，进行研究工作所取得的成果。
除文中已经注明引用的内容外，本设计的研究成果不包含任何他人创作的、已公开发表或没有公开发表的作品内容。
对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确方式标明。
本设计创作声明的法律责任由本人承担。
作者签名：年月日本人声明：该毕业设计是本人指导学生完成的研究成果，已经审阅过毕业设计的全部内容，保证题目、关键词、摘要部分中英文内容的一致性和准确性，并通过一定检测手段保证毕业设计未发现违背学术道德诚信的不端行为。
指导教师签名：年月日目录内容摘要 (2)关键词 0Abstract 0Keywords 01. 序论 (1)1.1 单片机的发展历史及其应用 (1)1.2 单片机抢答器的背景及意义 (1)1.3 本设计的方案 (1)1.4 本设计中抢答器的主要功能 (2)2. 硬件电路设计 (3)2.1 AT89C51单片机 (3)2.2 键盘电路 (5)2.3 显示驱动电路 (7)2.4 蜂鸣报警器电路 (8)2.5 电源电路 (9)3. 软件部分 (10)3.1 单片机内部信号分析 (10)3.2 主要程序流程 (10)4. 软件仿真与硬件调试 (12)4.1 软件仿真 (13)4.2 硬件调试 (13)5. 结论 (13)参考文献 (15)致谢 (16)附录1 整机电路 (17)附录2 源程序 (18)内容摘要：随着抢答竞赛节目的涌现，抢答器也形形色色，但是基于单片机的数字式抢答器因为其诸多优点而越来越被人们重视。
本设计就是利用单片机为核心部件的，主要由硬件部分和软件部分组成。
硬件部分包括单片机、驱动器、显示屏、报警器以及操作按键，这些共同构成了抢答器的身体；软件部分给予了抢答器生命，这要归功于汇编语言，本设计使用了单片机汇编语言和C语言。
一、题目：智能抢答器的设计二、指导思想和目的要求：指导思想：毕业设计是培养学生自学能力、综合应用能力以及独立工作能力的重要教学实践环节。
目的：培养学生深入实际，综合运用所学知识技能，考察学生理论联系实际和在社会实践中发现、解决实际问题的能力。
培养学生独立思考问题，调查研究与信息收集、整理的能力，考察学生灵活运用专业知识的能力。
培养学生严谨的治学态度及刻苦钻研的精神。
要求：毕业设计选题要遵循理论联系实际的原则，一方面要结合专业特点，另一方面要结合实际工作和社会经济、科技发展的需要，以提高毕业设计的社会应用价值。
内容新颖，学生要紧密结合社会经济和科学技术发展的需要，调查研究，收集资料，在此基础上提出新观点、新见解。
材料详实，学生深入实际，调查研究，收集材料，材料是理论的依据。
论理充分，论点提出后，论述中要思路清晰，结构合理、层次分明。
三、进度与要求：四、主要参考书及参考资料：《电气控制与PLC应用》《可编程序控制器教程》《微型可编程控制器使用手册》《可编程控制器原理及应用》摘要随着科技的飞速发展，PLC的应用不断地走向深入，同事带动传统的控制检测技术的不断更新，可编程控制器由于其优良的控制性能，极高的可靠性，在各行各业中应用日益广泛普及。
对于抢答器其广泛用于电视台。
学校等单位组织举办的各项竞赛及活动时作为抢答只用，为活动添加了刺激性，娱乐性。
在一定的程度上加大了人们的闲暇时光的乐趣,而且给人的视觉效果很好，是各个单位开展活动的必备产品。
本次设计是利用PLC（Programmable Logic controller）对于PLC控制的三路智力抢答器进行控制。
首先，再选则这个题目之后，我对本次设计进行了全面的思考。
是自己对本次的设计有一个大致的总体思路，然后仔细的分析PLC控制的三路智能抢答器的工作原理，以及他的一些工作过程，分析后得出他主要需要完成主持人的控制，选手的抢答，及输出的的功能等。
由于PLC具有可靠性高，体积小，通用性，使用方便等优点。
株洲师范高等专科学校2010 届毕业论文（设计）数字抢答器毕业设计系部：物理与电子工程系学生姓名：杨小英指导教师：黄卓冕专业：应用电子技术班级：07级应电班2010 年6 月目录摘要 (I)Abstract (I)第1章绪论 (1)第2章抢答器的系统概述 (2)2.1设计任务及要求 (2)2.2 设计方案论证 (2)2.3 抢答器的工作原理 (4)2.4优先判断与编号锁存电路 (3)第3章抢答器的单元电路设计 (6)3.1抢答器设计中的优先编码电路 (6)3.2抢答器设计中的定时电路 (8)3.3抢答器设计中的报警电路 (9)3.4抢答器设计中的时序控制电路 (10)3.5七段显示译码器与数码管 (11)3.6抢答器的功能说明 (13)第4章总结 (14)参考文献 (15)致谢 (16)附录 (17)摘要数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将电路的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
经过布线、焊接、调试等工作后数字抢答器成形。
更具实用性。
关键字：抢答电路定时电路报警电路时序控制电路AbstractThe figure vies for the answering device by the subject circuit and expands the circuit to make up . Have priority in code circuit , latch , decipher circuit and export the input signal of the entrant team on the display; Starting the warning circuit withKey word： Vie for answering the circuit Timing circuit Warning circuit Time sequence controlling第1章绪论第1章绪论当今的社会竞争日益激烈，选拔人才，评选优胜，知识竞赛之类的活动愈加频繁，而在竞赛中往往分为几组参加，这时针对主持人提出的问题，如果要是让抢答者用举手等方法，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。
比赛中为了准确、公正、直观地判断出第一抢答者，这就要有一种抢答设备作为裁判员，这就必然离不开抢答器。
抢答器是一种应用非常广泛的设备，在各种竞赛、抢答场合中，它能迅速、客观地分辨出最先获得发言权的选手。
早期的抢答器只由几个三极管、可控硅、发光管等组成，能通过发光管的指示辩认出选手号码。
现在大多数抢答器均使用单片机或数字集成电路，并增加了许多新功能，如选手号码显示、抢按前或抢按后的计时、选手得分显示等功能。
目前数字电子技术已经广泛地应用到计算机、自动控制、电子测量仪表、电视、雷达、通讯等各个领域。
随着科技的发展，现在的抢答器有着数字化，智能化的方向发展，这就必然提高了抢答器的成本。
鉴于现在小规模的知识竞赛越来越多，操作简单，经济实用的小型抢答器必将大有市场。
因此，我选择简易逻辑数字抢答器这一课题。
简易逻辑数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
本课题设计通过参考大量文献对抢答器的工作原理做了系统介绍，通过详细的调查和权威技术资料及相关情报的收集，为学校等单位举行的简单的抢答活动提供了简单设计思路，对于企业了解抢答器产品生产技术及其发展状况十分有益。
本课题设计了一种采用数字电路制作的多功能数字抢答器，它主要采用了74系列的常用集成电路，它除了具有基本的抢答功能之外，还具有定时报警的功能，和数显的功能，当抢答开始后，系统会自动倒计时，并且时间是可以预设的，期间有人抢答的话系统会停止计时，如果期间没人抢答，系统会有短暂的报警，提示抢答结束。
通过这次课程设计,了解简单多功能数字电路抢答器的组成原理，初步掌握数字电路抢答器的调整及测试方法，提高思考能力和实践能力。
同时通过本课题设计，巩固已学的理论知识，建立逻辑数字电路的理论和实践的结合，了解多功能抢答器各单元电路之间的关系及相互影响，从而能正确设计、计算定时计数的各个单元电路。
第2章抢答器的系统概述抢答器我们都知道是选手做抢答题时用的，选手进行抢答，由抢到题的选手回答问题。
抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇气。
选手们都站在同一起跑线上，体现公平的原则。
本设计的数字抢答器由主体电路和扩展电路组成。
现简单的介绍设计任务及要求、设计方案论证、工作原理以及优先判断与编码电路。
2.1设计任务及要求设计任务：设计一个具有锁存与显示功能的8人抢答逻辑电路。
本课题的设计任务从功能上分, 主要包括以下两个部分:（1）基本功能可同时8名选手参加比赛，他们的编号分别是1，2，3，4，5，6，7，8，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是S1，S2，S3，S4，S5，S6，S7，S8。
A、节目主持人设置一个控制开关，用来控制系统的清零和抢答的开始。
B、数字抢答器应具有数码锁存、显示功能。
抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示选手的编号，同时扬声器给出音响提示。
此外，要封锁输入电路，禁止其他选手抢答。
优先抢答选手的编号一直保持到主持人将系统清零为止。
（2）扩展功能A、定时抢答功能。
抢答器定时为30 s，启动起始键后，定时器开始工作，立即减计，并在显示器上显示出来，同时扬声器要短暂报警。
B、参赛选手在设定的时间内抢答（30s），抢答用效，定时器停止工作，显示器上显示选手的编号和抢倕时刻的时间，并保持到主持人将系统清零为止。
C、当定时抢答的时间已到，还没有选手抢答进，本次抢答无效，系统短暂报警,并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。
2.2 设计方案论证制作抢答器可以采用多种设计方案，可以用单片机来完成，它的功能强大制作简单，并且外围的元件也很少；也可以用PLC来实现，他的制作也是比较简单；还可以用我们学过的EDA技术来制作；最后也可以用数字电路来实现，它的原理比较简单，集成块的价格也比较便宜且很容易购买，与我们学完的《数字电路》联系紧密，能将我们所学知识用于实际，对巩固所学知识有重要意义，用了一些成型电路，如NE555标准秒脉冲电路等，使总体方案易于实现，本设计采用的是数字电路。
2.3 抢答器的工作原理如图2.1所示为抢答器的结构框图，它由主体电路和扩展电路两部分组成。
主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。
扩展电路完成检测数码管工作情况。
其工作原理为：接通电源后，主持人将开关拨到"清除"状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置于"开始"状态，宣布"开始"抢答器工作。
定时器倒计时，扬声器给出声响提示。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。
如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。
2.4优先判断与编号锁存电路优先判断与编号锁存电路如图2.2所示。
电路选用优先编码器74LS148 和锁存器74LS279 来完成。
该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号；二是禁止其他选手按键，其按键操作无效。
工作过程：系统清除按键按动时，74LS279的四个RS触发器的置0端均为0，使四个触发器均被置0。
1Q为0，使74LS148的使能端E N=0，74LS148处于允许编码状态，同时1Q为0，使74LS48的灭灯输入端BI=0，数码管无显示。
这时抢答器处于准备抢答状态。
当系统清除按键松开时，抢答器处于等待状态。
当有选手将按键开关按下时，抢答器将接受并显示抢答结果，假设按下的是S4，则74LS148的编码输出为011，此代码送入74LS279锁存后，使4Q3Q2Q=100，亦即74LS148的输入为0100；又74LS148的优先编码标志输出G S为0，使1Q=1，即BI=1，74LS48处于译码状态，译码的结果显示为“4”。
同时1Q=1，使74LS148的E N=1，74LS148处于禁止状态，从而封锁了其他按键的输入。
此外，当优先抢答者的按键松开再按下时，由于仍为1Q=1，使E N=1，74LS148仍处于禁止状态，确保不会接受二次按键时的输入信号，保证了抢答者的优先性。
（74LS148为8线－3线优先编码器，表3-1为其真值表，图3-3为逻辑图；74LS279为四个/R－/S 锁存器，表3-2为其真值表，图3-4为逻辑图。
）1Q2Q3Q4Q图2.2 优先判断与编号锁存电路表2.1 74LS148真值表图2.3 74LS148逻辑图表2.2 74LS279真值表图2.4 74LS279逻辑图第3章 抢答器的单元电路设计简易逻辑数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
现简单介绍抢答器设计中的优先编码电路、定时电路、报警电路、时序控制电路、七段显示数码器及译码管电路。
3.1抢答器设计中的优先编码电路优先编码电路如图3.1所示。
该电路完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效。
工作过程：开关S 置于“清除”端时，RS 触发器的R 端均为０，4个触发器输出置０，使74LS148的ST ＝０，使之处于工作状态。
当开关S 置于“开始”时，抢答器处于等待工作状态，当有选手将键按下时（如按下S5），74LS148的输出,010012=Y Y Y ,0=EX Y 经RS 锁存后，1Q=1，BI =1，74LS48处于工作状态，4Q3Q2Q=101，经译码显示为“5”。
此外，1Q ＝１，使74LS148ST ＝１，处于禁止状态，封锁其他按键的输入。
当按键松开即按下时，74LS148的,1=EX Y 此时由于仍为1Q ＝１，使ST ＝１，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。
